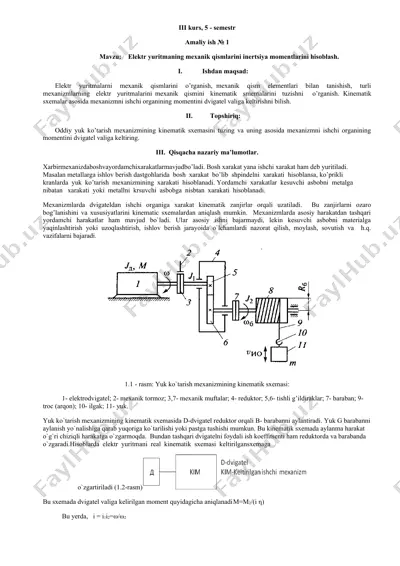

iii kurs, 5 - semestr amaliy ish № 1 mavzu: elektr yuritmaning mexanik qismlarini inertsiya momentlarini hisoblash. 1. ishdan maqsad: elektr yuritmalarni mexanik qismlarini o’rganish, mexanik qism elementlari bilan tanishish, turli mexanizmlarning elektr yuritmalarini mexanik qismini kinematik smemalarini tuzishni o’rganish. kinematik sxemalar asosida mexanizmni ishchi organining momentini dvigatel valiga keltirishni bilish. 1. topshiriq: oddiy yuk ko’tarish mexanizmining kinematik sxemasini tuzing va uning asosida mexanizmni ishchi organining momentini dvigatel valiga keltiring. iii. qisqacha nazariy ma’lumotlar. xarbirmexanizdaboshvayordamchixarakatlarmavjudbo’ladi. bosh xarakat yana ishchi xarakat ham deb yuritiladi. masalan metallarga ishlov berish dastgohlarida bosh xarakat bo’lib shpindelni xarakati hisoblansa, ko’prikli kranlarda yuk ko’tarish mexanizmining xarakati hisoblanadi. yordamchi xarakatlar kesuvchi asbobni metalga nibatan xarakati yoki metallni krsuvchi asbobga nisbtan xarakati hisoblanadi. mexanizmlarda dvigateldan ishchi organiga xarakat kinematik zanjirlar orqali uzatiladi. bu zanjirlarni ozaro bog’lanishini va xususiyatlarini kinematic sxemalardan aniqlash mumkin. mexanizmlarda asosiy harakatdan tashqari yordamchi harakatlar ham mavjud bo`ladi. ular asosiy ishni bajarmaydi, lekin kesuvchi asbobni …

2 / 43

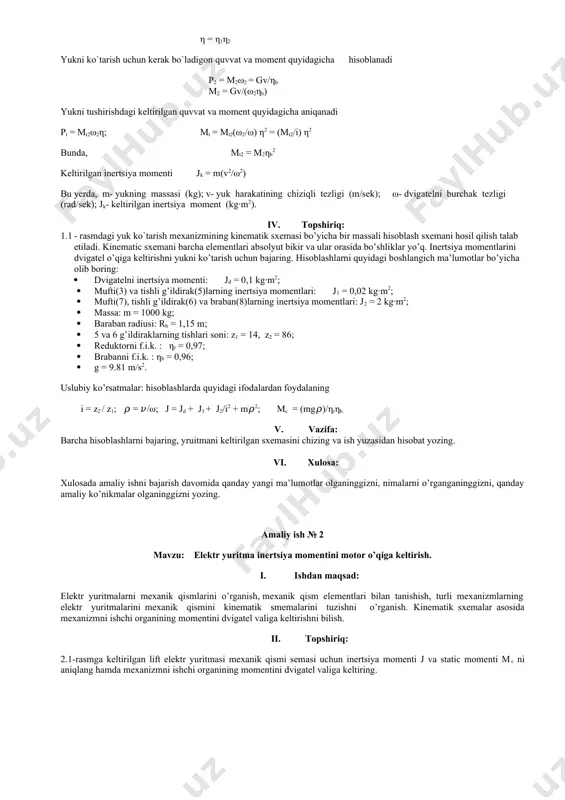

ali ish koeffitsenti ham reduktorda va barabanda o`zgaradi.hisoblarda elektr yuritmani real kinematik sxemasi keltirilgansxemaga o`zgartiriladi (1.2-rasm) bu sxemada dvigatel valiga kelirilgan moment quyidagicha aniqlanadi m=m2/(i η) bu yerda, i = i1i2=ω/ω2 η = η1η2 yukni ko`tarish uchun kerak bo`ladigon quvvat va moment quyidagicha hisoblanadi p2 = m2ω2 = gv/ηb m2 = gv/(ω2ηb) yukni tushirishdagi keltirilgan quvvat va moment quyidagicha aniqanadi pt = mt2ω2η; mt = mt2(ω2/ω) η2 = (mt2/i) η2 bunda, mt2 = m2ηb2 keltirilgan inertsiya momenti jk = m(v2/ω2) bu yerda, m- yukning massasi (kg); v- yuk harakatining chiziqli tezligi (m/sek); ω- dvigatelni burchak tezligi (rad/sek); jk- keltirilgan inertsiya moment (kg∙m2). iv. topshiriq: 1.1 - rasmdagi yuk ko`tarish mexanizmining kinematik sxemasi bo’yicha bir massali hisoblash sxemani hosil qilish talab etiladi. kinematic sxemani barcha elementlari absolyut bikir va ular orasida bo’shliklar yo’q. inertsiya momentlarini dvigatel o’qiga keltirishni yukni ko’tarish uchun bajaring. hisoblashlarni quyidagi boshlangich ma’lumotlar bo’yicha olib boring: · dvigatelni …

3 / 43

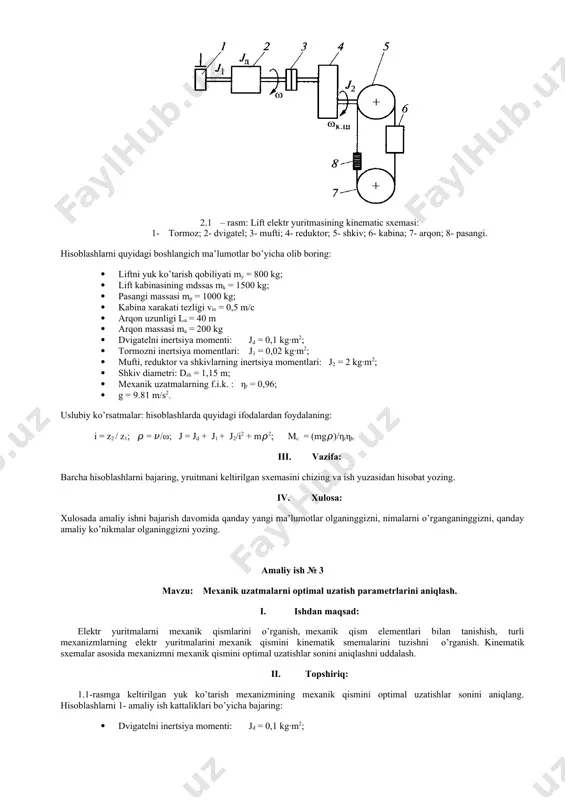

qiga keltirish. i. ishdan maqsad: elektr yuritmalarni mexanik qismlarini o’rganish, mexanik qism elementlari bilan tanishish, turli mexanizmlarning elektr yuritmalarini mexanik qismini kinematik smemalarini tuzishni o’rganish. kinematik sxemalar asosida mexanizmni ishchi organining momentini dvigatel valiga keltirishni bilish. ii. topshiriq: 2.1-rasmga keltirilgan lift elektr yuritmasi mexanik qismi semasi uchun inertsiya momenti j va static momenti mc ni aniqlang hamda mexanizmni ishchi organining momentini dvigatel valiga keltiring. 2.1 – rasm: lift elektr yuritmasining kinematic sxemasi: 1- tormoz; 2- dvigatel; 3- mufti; 4- reduktor; 5- shkiv; 6- kabina; 7- arqon; 8- pasangi. hisoblashlarni quyidagi boshlangich ma’lumotlar bo’yicha olib boring: · liftni yuk ko’tarish qobiliyati my = 800 kg; · lift kabinasining mdssas mk = 1500 kg; · pasangi massasi mp = 1000 kg; · kabina xarakati tezligi vio = 0,5 m/c · arqon uzunligi la = 40 m · arqon massasi ma = 200 kg · dvigatelni inertsiya momenti: jd = 0,1 kg·m2; · …

4 / 43

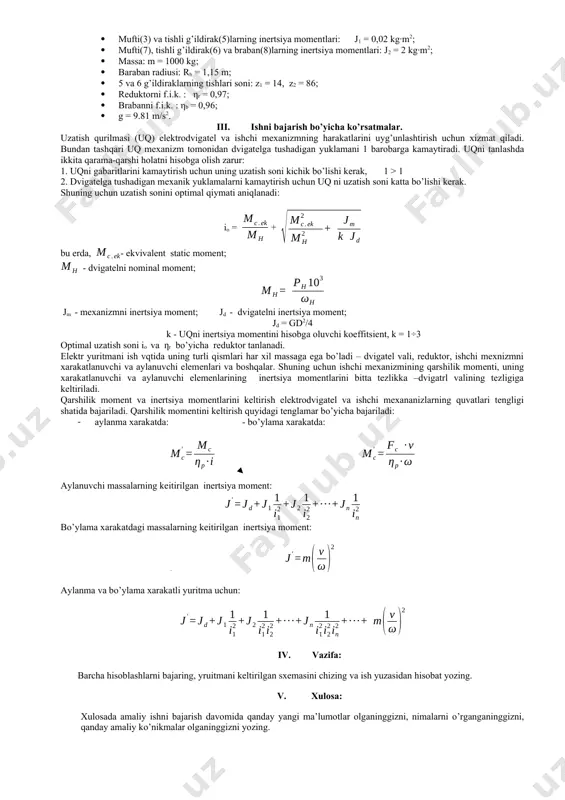

smini optimal uzatishlar sonini aniqlashni uddalash. ii. topshiriq: 1.1-rasmga keltirilgan yuk ko’tarish mexanizmining mexanik qismini optimal uzatishlar sonini aniqlang. hisoblashlarni 1- amaliy ish kattaliklari bo’yicha bajaring: · dvigatelni inertsiya momenti: jd = 0,1 kg·m2; · mufti(3) va tishli g’ildirak(5)larning inertsiya momentlari: j1 = 0,02 kg·m2; · mufti(7), tishli g’ildirak(6) va braban(8)larning inertsiya momentlari: j2 = 2 kg·m2; · massa: m = 1000 kg; · baraban radiusi: rb = 1,15 m; · 5 va 6 g’ildiraklarning tishlari soni: z1 = 14, z2 = 86; · reduktorni f.i.k. : ηr = 0,97; · brabanni f.i.k. : ηb = 0,96; · g = 9.81 m/s2. iii. ishni bajarish bo’yicha ko’rsatmalar. uzatish qurilmasi (uq) elektrodvigatel va ishchi mexanizmning harakatlarini uyg’unlashtirish uchun xizmat qiladi. bundan tashqari uq mexanizm tomonidan dvigatelga tushadigan yuklamani 1 barobarga kamaytiradi. uqni tanlashda ikkita qarama-qarshi holatni hisobga olish zarur: 1. uqni gabaritlarini kamaytirish uchun uning uzatish soni kichik bo’lishi kerak, 1 …

5 / 43

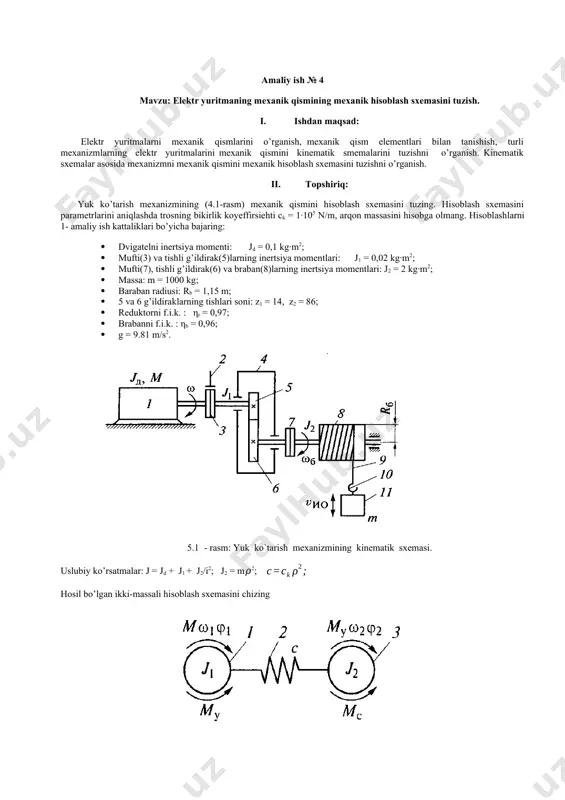

ni keltirish quyidagi tenglamar bo’yicha bajariladi: · aylanma xarakatda: - bo’ylama xarakatda: aylanuvchi massalarning keitirilgan inertsiya moment: bo’ylama xarakatdagi massalarning keitirilgan inertsiya moment: aylanma va bo’ylama xarakatli yuritma uchun: iv. vazifa: barcha hisoblashlarni bajaring, yruitmani keltirilgan sxemasini chizing va ish yuzasidan hisobat yozing. v. xulosa: xulosada amaliy ishni bajarish davomida qanday yangi ma’lumotlar olganinggizni, nimalarni o’rganganinggizni, qanday amaliy ko’nikmalar olganinggizni yozing. amaliy ish № 4 mavzu: elektr yuritmaning mexanik qismining mexanik hisoblash sxemasini tuzish. i. ishdan maqsad: elektr yuritmalarni mexanik qismlarini o’rganish, mexanik qism elementlari bilan tanishish, turli mexanizmlarning elektr yuritmalarini mexanik qismini kinematik smemalarini tuzishni o’rganish. kinematik sxemalar asosida mexanizmni mexanik qismini mexanik hisoblash sxemasini tuzishni o’rganish. ii. topshiriq: yuk ko’tarish mexanizmining (4.1-rasm) mexanik qismini hisoblash sxemasini tuzing. hisoblash sxemasini parametrlarini aniqlashda trosning bikirlik koyeffirsiehti ck = 1·105 n/m, arqon massasini hisobga olmang. hisoblashlarni 1- amaliy ish kattaliklari bo’yicha bajaring: · dvigatelni inertsiya momenti: jd = 0,1 kg·m2; · …
