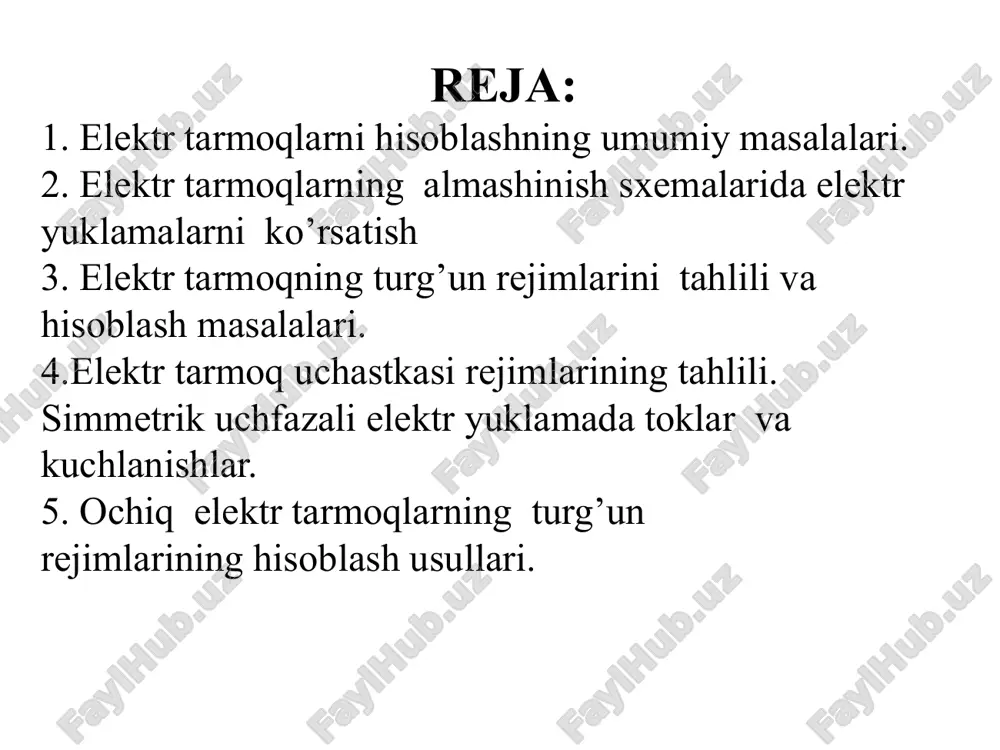

elekt yuklamalarni hisoblash usullarining tasnifi raxmatov abdugani djumabekovich etvaqtem kafedrasi dotsenti 4-mavzu:. elektr tarmoqlarni hisoblash. aktiv quvvat manbalari va ularning ahamiyati elektr energiyasini ishlab chiqarish, uzatish va taqsimlash 1 reja: 1. elektr tarmoqlarni hisoblashning umumiy masalalari. 2. elektr tarmoqlarning almashinish sxemalarida elektr yuklamalarni ko’rsatish 3. elektr tarmoqning turg’un rejimlarini tahlili va hisoblash masalalari. 4.elektr tarmoq uchastkasi rejimlarining tahlili. simmetrik uchfazali elektr yuklamada toklar va kuchlanishlar. 5. ochiq elektr tarmoqlarning turg’un rejimlarining hisoblash usullari. elektr tarmoqlarini hisoblashning umumiy masalalari elektr tarmoqlarini hisoblashda ularning elementlarini va yuklamalarning ko'rsatkichlarini hisobga olish zarur. aktiv va reaktiv quvvat manbalari, barcha elektr stantsiyalar, balanslovchilaridan tashqari belgilangan grafigi bo'yicha ishlaydi deb hisoblanadi, ularning quvvatlari manfiy yuklama deb qabul qilinadi. balanslovchi elektrostantsiyalar erkin grafik bo'yicha ishlab turadi va tarmoqda qo'shimcha yuklamalar va quvvat isroflari hosil qilishi mumkin. reaktiv quvvat manbai bo'lib generatorlar, kompensatorlar, kondensator batareyalari, sinxron dvigatellar, yana yuqori kuchlanishli elektr uzatish tarmoqlari xizmat qilishi mumkin. elektr tarmoqlarini …

2 / 44

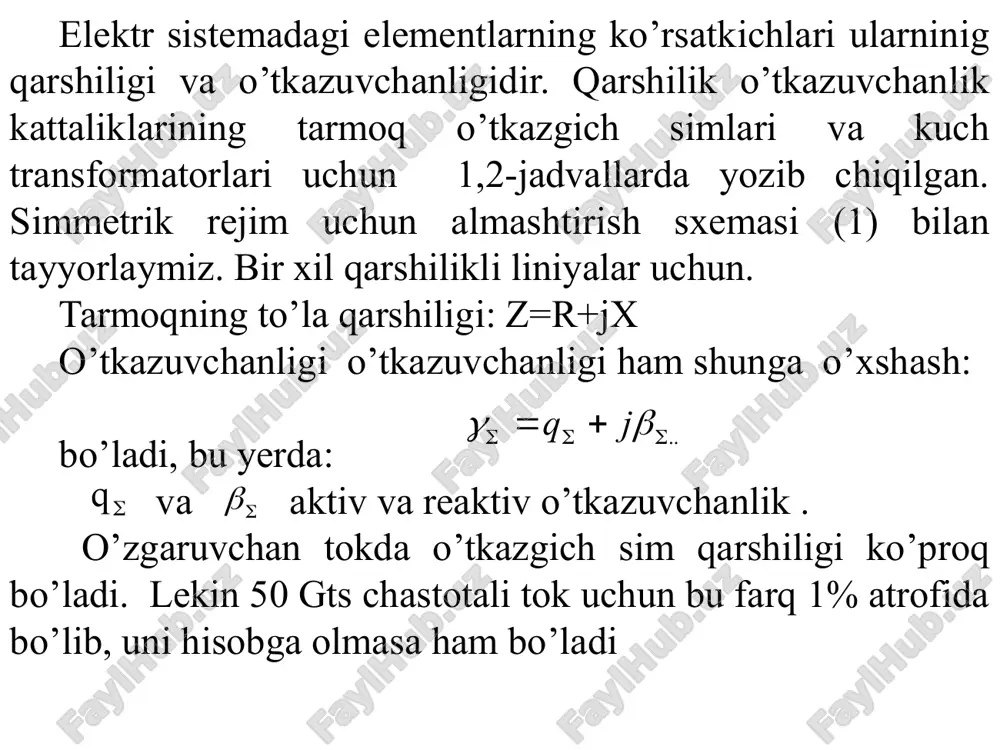

chastkasi tok va kuchlanishlarining vektor diagrammasi elektr sistemadagi elementlarning ko’rsatkichlari ularninig qarshiligi va o’tkazuvchanligidir. qarshilik o’tkazuvchanlik kattaliklarining tarmoq o’tkazgich simlari va kuch transformatorlari uchun 1,2-jadvallarda yozib chiqilgan. simmetrik rejim uchun almashtirish sxemasi (1) bilan tayyorlaymiz. bir xil qarshilikli liniyalar uchun. tarmoqning to’la qarshiligi: z=r+jx o’tkazuvchanligi o’tkazuvchanligi ham shunga o’xshash: bo’ladi, bu yerda: va aktiv va reaktiv o’tkazuvchanlik . o’zgaruvchan tokda o’tkazgich sim qarshiligi ko’proq bo’ladi. lekin 50 gts chastotali tok uchun bu farq 1% atrofida bo’lib, uni hisobga olmasa ham bo’ladi induktiv qarshilik 1 km elektr uzatish tarmog’i uchun aniqlanadi. x0 –om/km. bu yerda : l -o’tkazgichning induktivligi, gn f-tok chastotasi 50 gts. do’rt-faza simlari orasidagi masofa, m r-simlarning radiusi, m -magnit o’tkazuvchanlik,gn/m demak, rangli metall simlar uchun: bo’ladi. havo elektr uzatish tarmog’ining faza simlari orasidagi masofa tarmoqning nominal kuchlanishiga bog’liq bo’ladi. un ,kv 1 6-10 35 110 220 500 do’rt, m 0.5 1 3.5 5 7 14 izolyatorlari soni …

3 / 44

a ularni elektr uzatkich boshida s1 = p1 + jq1, va elektr uzatkich oxirida s2 = p2 + jq2 ma'lum kattaliklar deb qabul qilamiz. quyidagi hisoblash usullari bor elektr tarmoq uchastkasining bir fazasining almashinish sxemasi. 9 quvvatlar oqimi bilan qo'rsatilgan tarmoq uchastkasining almashinish sxemasi zveno boshidagi kuchlanish u1 (o'lchab olingan) ma'lum deb hisoblaymiz. tarmoq uchastkasidagi quvvat kattaligi s1 ma'lum bo'lganida zanjirdagi tok kattaligi quyidagi ko'rinishda aniqlaymiz: z qarshiligi bo'lgan tarmoq uchastkasidan i tok kattaligi oqib o'tib turganida, unda aktiv va reaktiv quvvat isrofi yuzaga keladi, uning kattaligi djoul – lents qonuniga muvofiq tokning tashkil qiluvchilari yordamida yozishimiz mumkin: δs = 3 i2 z =3 i2(r + jx ) tarmoq uchastkasining oxirini xarakterlovchi ma'lumotlar bo'yicha hisoblash. uchastka oxiridagi kuchlanish va quvvat s2 va u2 kattaliklarini ma'lum va ular o'zgarishsiz qoladi, ya'ni s2 – const, u2 – const deb qabul qilamiz. uchastka boshidagi kuchlanish va quvvat s1 va u1 kattaliklarini aniqlash kerak …

4 / 44

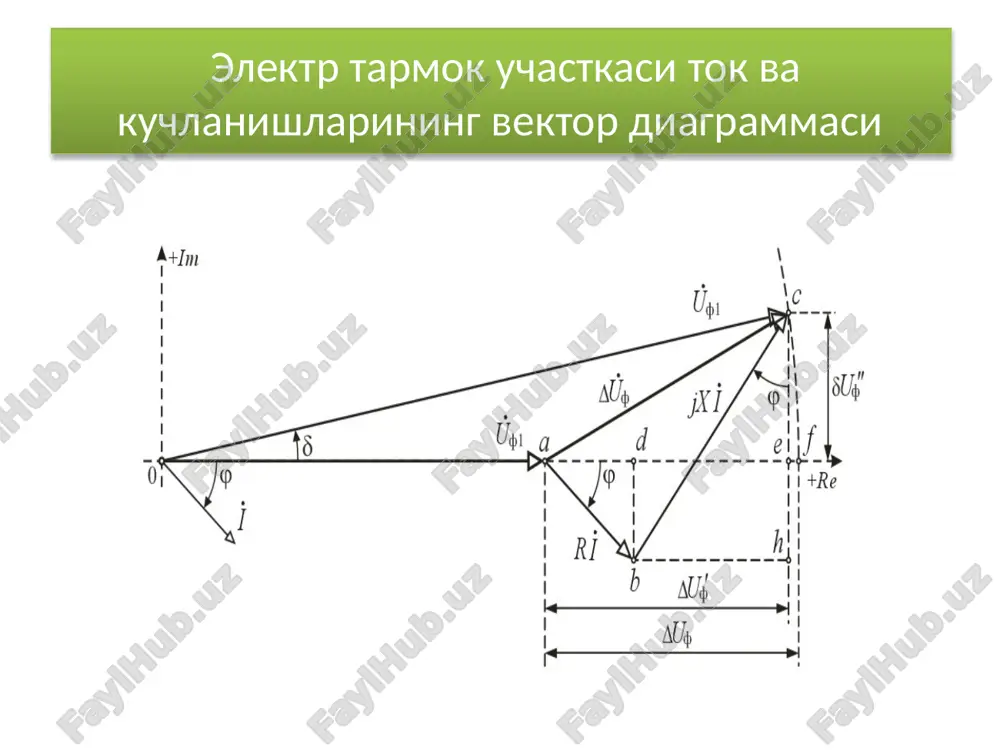

a kuchlanish pasayishining bo'ylama tashkil etuvchisini δu2′ joylashtiramiz, va unga perpendikulyar yo'nalishda – δu2′′ ko'ndalang tashkil etuvchisi vektorini yo'naltiramiz. kuchlanish pasayishining ko'ndalang va bo'ylama tashkil etuvchilarini summasi kuchlanish pasayishi uchburchagini tashkil qiladi. kuchlanish pasayishi uchburchagining gipotenuzasi kuchlanish pasayishining modulini beradi. uchastka boshidagi ma'lumotlar bo'yicha hisoblarda (u1, p1, q1 ) u1 vektor haqiqiy o'q bilan ustma-ust tushiriladi (7.5-rasm), shunday qilib koordinata o'qlari, soat strelkasi yo'nalishiga teskari yo'nalishda δ burchakka burilib, yangi holatini qabul qiladi. fazoda u1 vektor oxiridan teskari yo'nalishda kuchlanish pasayishining bo'ylama tashkil eruvchisi δu1′ vektorini, keyin unga perpendikulyar yo'nalishda – ko'ndalang tashkil etuvchisi u1 ′δ qo'yiladi, ularning geometrik yig'indisi esa δ u1 vektorni beradi. (7.5-rasm, punktir chiziqlar). δu1′′ vektora oxirini koordinata boshi bilan tutashtirib, zveno oxiridagi u2 kuchlanish vektorini olamiz. kuchlanishlar pasayishi uchburchagini ajratib, kuchlanishlar diagrammasini qurish kompleks qarshilik z va kompleks quvvatning s (i tok ) tashkil etuvchilarining o'zaro ta'sirini ko'rishimiz mumkin. vektor diagrammadan kelib chiqib xulosa qilamizki, …

5 / 44

n yuklama bilan ishlab turganida δ burchak odatda 15–25° atrofida bo'ladi va elektr energiyasini uzatish masofasi ortsa yoki yuklama quvvatlari statik barqarorligi bo'yicha belgilangan normativlar doirasida qolib, ortib borsa 35-55°gacha ortadi. bunday holatlarda kuchlanish pasayishining ko'ndalang tashkil etuvchisi δu′′ kattaligini hisobga olish kuchlanishlar hisobi natijalariga, elektr tarmoq parametrlari haqidagi ma'lumotlarning xatoliklaridan sezilarli darajada ortiq aniqliklar kiritishi mumkin. va buning aksi, kuchlanishi 110 kv va undan kam bo'lgan elektr tarmoq uchastkalari uchun x ≤ r, va δ burchak unchalik katta emas ( 2–3° dan kam). bunday hollarda etarli aniqlik bilan (xatolik 0,5 % dan kam), uchastkadagi kuchlanishning pasayishi, uning (δu′) bo'ylama tashkil etuvchisiga teng deb qabul qilinishi mumkin. u holda kuchlanish ifodalari soddalashadi va quyidagicha ko'rinish oladi: + δ bunday soddalashtirish natijasidagi xatolik protsentning ulushidan oshmaydi, kuchlanish isrofi esa bunda quyidagi ifoda bo'yicha aniqlanadi: δ u bu erda quvvat va kuchlanishning ikkalasi ham bitta uzelga to'g'ri keladi yoki uchastkaning nominal kuchlanishi …
