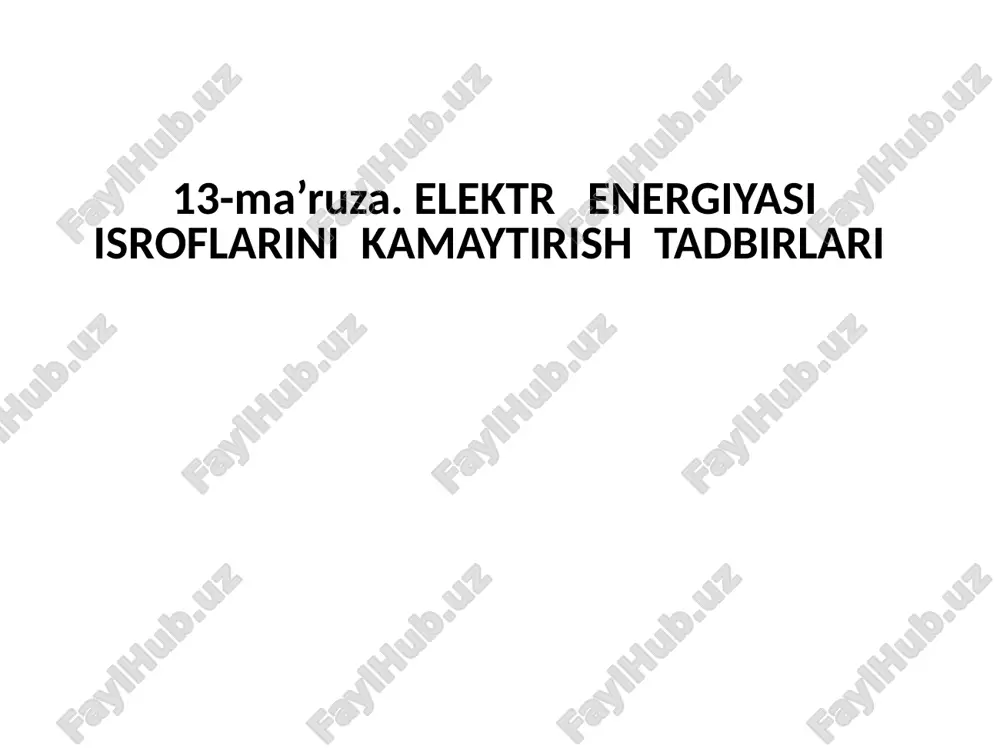

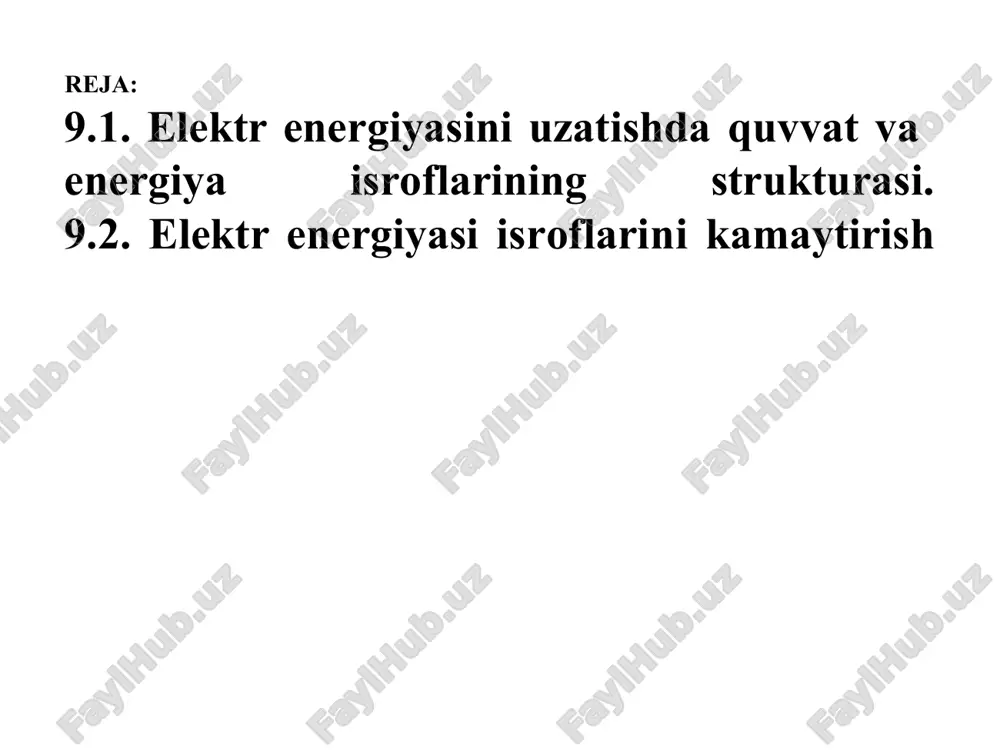

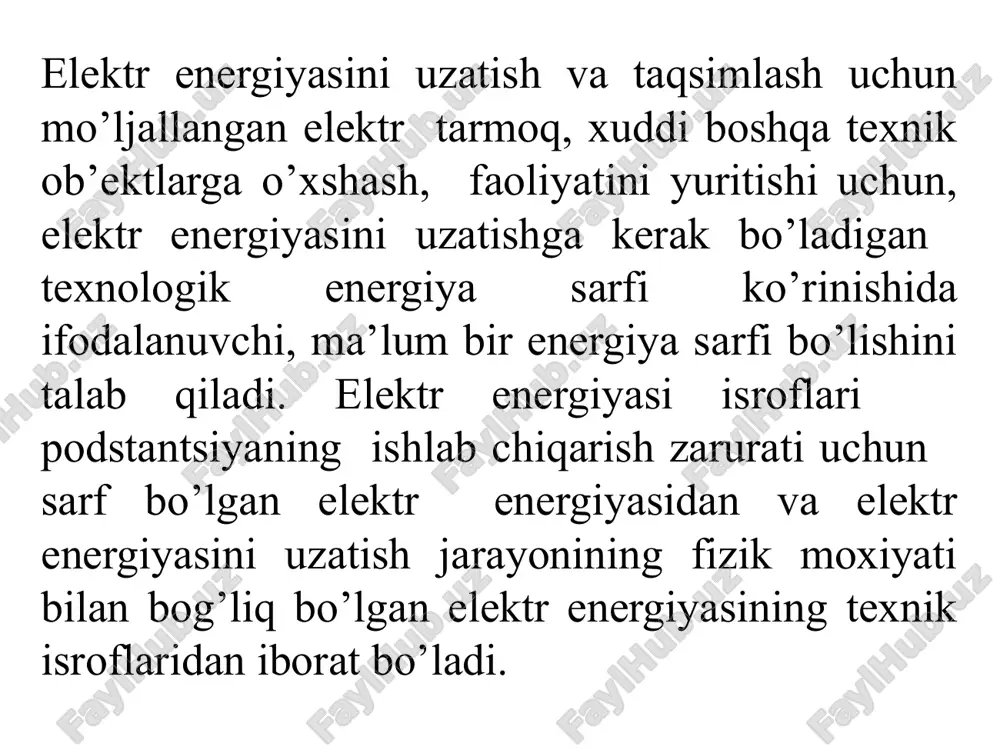

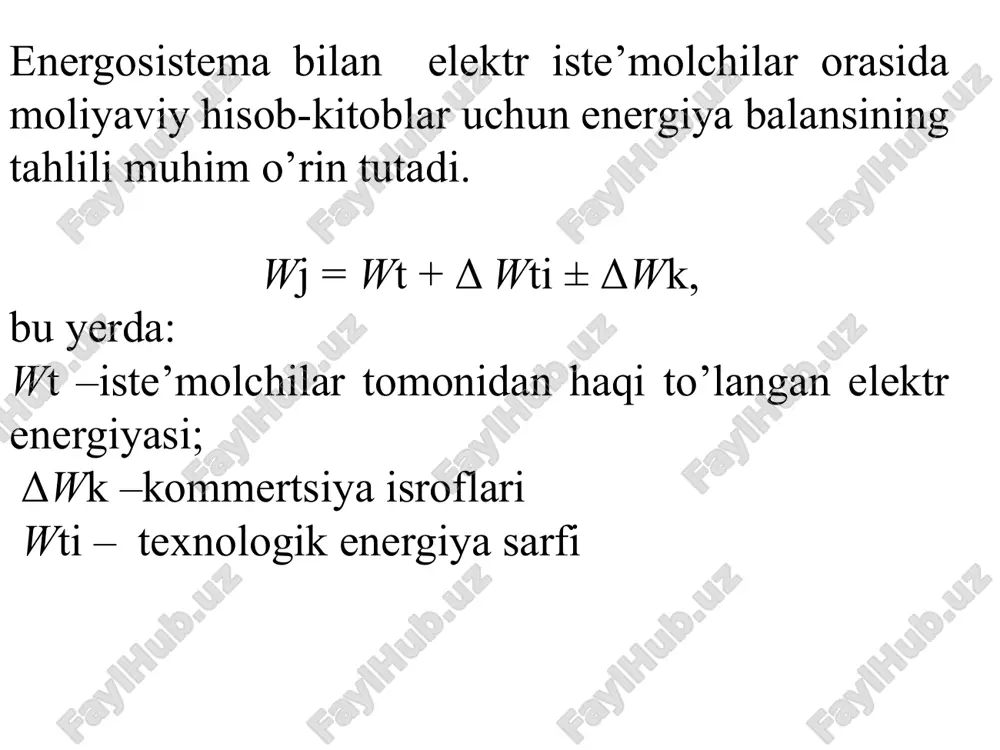

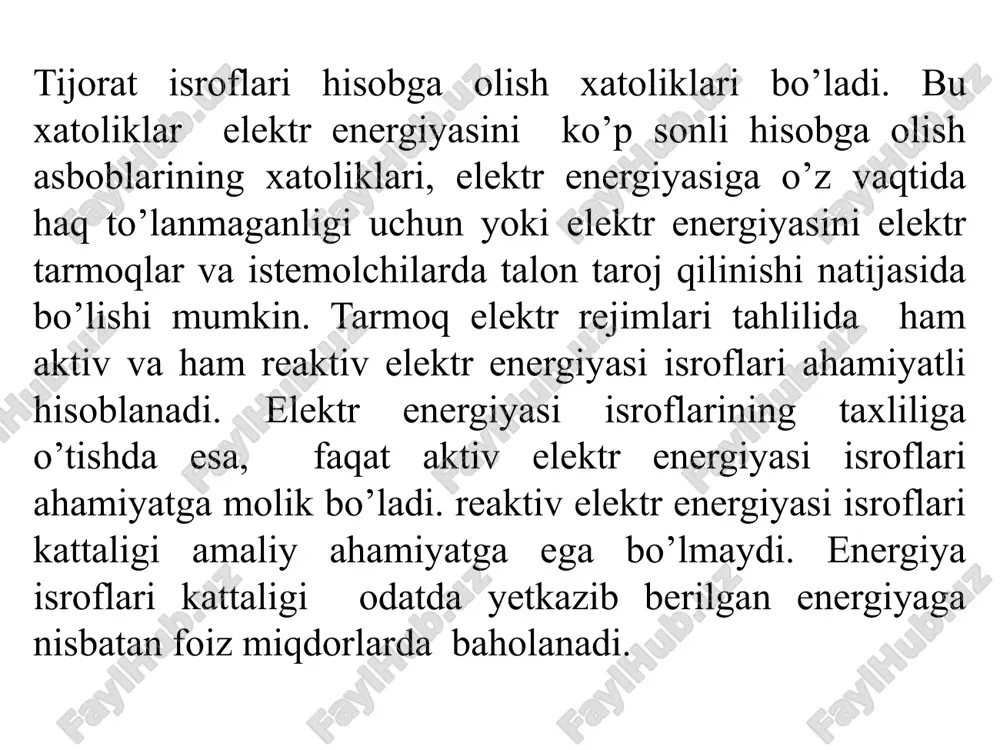

slayd 1 13-ma’ruza. elektr energiyasi isroflarini kamaytirish tadbirlari reja: 9.1. elektr energiyasini uzatishda quvvat va energiya isroflarining strukturasi. 9.2. elektr energiyasi isroflarini kamaytirish elektr energiyasini uzatish va taqsimlash uchun mo’ljallangan elektr tarmoq, xuddi boshqa texnik ob’ektlarga o’xshash, faoliyatini yuritishi uchun, elektr energiyasini uzatishga kerak bo’ladigan texnologik energiya sarfi ko’rinishida ifodalanuvchi, ma’lum bir energiya sarfi bo’lishini talab qiladi. elektr energiyasi isroflari podstantsiyaning ishlab chiqarish zarurati uchun sarf bo’lgan elektr energiyasidan va elektr energiyasini uzatish jarayonining fizik moxiyati bilan bog’liq bo’lgan elektr energiyasining texnik isroflaridan iborat bo’ladi. energosistema bilan elektr iste’molchilar orasida moliyaviy hisob-kitoblar uchun energiya balansining tahlili muhim o’rin tutadi. wj = wt + δ wti ± δwk, bu yerda: wt –iste’molchilar tomonidan haqi to’langan elektr energiyasi; δwk –kommertsiya isroflari wti – texnologik energiya sarfi tijorat isroflari hisobga olish xatoliklari bo’ladi. bu xatoliklar elektr energiyasini ko’p sonli hisobga olish asboblarining xatoliklari, elektr energiyasiga o’z vaqtida haq to’lanmaganligi uchun yoki elektr energiyasini …

2 / 29

foydalanilgan yo’llar va metodlarning haqiqiy elektr energiyasi isroflariga ta’siri o’rganiladi. agar aktiv va reaktiv yuklama xarakteriga, bir necha generatori bo’lgan elektrostantsiyaga ega bo’lgan elektr tarmoqning ish rejimi ma’lum bo’lsa, ya’ni kuchlanish miqdori ma’lum bo’lib, o’zgarishsiz qolsa, t vaqt ichidagi elektr energiyasi isroflari miqdorini to’g’ridan-to’g’ri hisoblash mumkin bo’lar edi elektr uzatish liniyalarida va transformatorlarda salt ishlash (doimiy isroflar) va yuklama elektr energiyasi isroflari (o’zgaruvchan isroflar) bo’ladi. salt ishlash elektr energiyasi isroflari uchastkalardagi yuklama toklariga bog’liq bo’lmaydi va doimiy isroflar deb qabul qilinadi, haqiqatda esa bu isroflar kuchlanish rejimlariga bog’liq ravishda ma’lum darajada o’zgaradi. transformatorlardagi salt ishlash isroflari quyidagi ifoda bilan aniqlanadi: δwxx = δpxtt , (9.3) bu erda: δpx –salt ishlash quvvat isroflari; tt –t hisobiy vaqt ichida (bir yil) transformatorning ishlab turgan vaqti. elektr uzatish liniyasida izolyatorlar orqali o’tayotgan o’tish toki kattaligi 0,5–1 ma atrofida bo’lib, izolyatorlarning ifloslanishiga, ob-havo sharoitiga va bir km masofadagi tayanchlar soniga bog’liq bo’ladi. elektr tarmoq …

3 / 29

roflari hisobining usullari elektr energiyasi isroflarini hisobining xarakterli sutkalik rejimlar usuli. bu usulda hisobiy t davr ichidagi xarakterli sutkalar ajratib olinadi. tanlab olingan sutkalar uchun yuklama grafiklari ishlab chiqiladi, har bir grafik pog’onalarida yuklama doimiy deb qabul qilinadi. u xolda mos xarakterli sutkalar uchun elektr energiyasi isroflari miqdorini quyidagi ifoda bilan aniqlanadi: δ w x = =3r = bu erda: i – i-grafik pog’onasidagi elektr tarmoq elementidan o’tayotgan tok kattaligi; si – i-yuklama grafigi pog’onasidagi quvvat kattaligi; ti - – i-grafik pog’onasining davomiyligi; n –sutkalik grafikning pog’onalari soni xarakterli sutkalar sifatida ishchi sutkalar, dam olish kunlar, qishki, yozgi sutkalar olinadi, ya’ni sutkalar soni 8 bo’lsa, uxolda m = 8 bo’ladi. taxminiy hisoblarda odatda xarakterli yozgi va qishki sutkalar soni olinadi. u xolda elektr energiyasi isroflari quyidagi ifoda bilan aniqlanadi: δw = δwznz + δwlnl, bu erda: δwq, δwyo –xarakterli qishki va yozgi sutkalardagi elektr energiyasi isroflari miqdorlari; nq, nyo – …

4 / 29

ingan xarakterli rejimlarni va ularning davomiyligini asoslashning murakkabligidadir. 2. o’rtacha yuklamalar metodi. ko’rib chiqilayotgan t davr muddatlar uchun yuklama elektr energiyasi isroflari quyidagi ifoda bilan aniqlanadi: δw = δrsrt, (9.15) bu erda: δrsr –tarmoqning o’tacha yuklamalaridagi aktiv quvvat isroflari kattaligi. ekspluatatsiya sharoitida o’rtacha yuklamalar miqdori aktiv wa va reaktiv wr elektr iste’molini o’lchovlari natijasida aniqlanadi: ro’r = , qo’r= . wa va wr kattaliklarini o’lchab olish qiyin bo’lganida, ular taqriban quyidagi ifodalar bilan aniqlanishi mumkin 110 –10 kv kuchlanishli elektr tarmoqlarning real yuklama grafiklari uchun koeffitsient kf qiymatlari 1,05–1,15 diapazonda yotadi. bu usul kuchlanishi 110 kv va undan yuqori bo’lgan elektr tarmoqlarda elektr energiyasi isroflarini aniqlash uchun foydalanilishi mumkin. lekin uning qo’llanilishi elektr energiyasi isroflarini kamaytirish yo’llarini qidirishda xatoliklarga olib kelishi mumkin. 3. o’rtacha kvadrat rejim parametrlari metodi bu usulda t o’zgarishsiz davr ichida real o’zgaruvchan yuklanishli tarmoq uchastkasini t davt ichida shu elektr energiyasi isroflari keltiruvchi, ma’lum bir o’rtacha …

5 / 29

di, bu vaqt ichida tarmoqda bo’ladigan elektr energiyasi isroflari ko’rib chiqilayotgan t davr ichida haqiqiy yuklamalar rejimida bo’lgan elektr energiyasi isroflariga teng bo’ladi deb qabul qilinadi. tarmoqning haqiqiy yuklama rejimini sun’iy ravishda olingan o’zgarishsiz eng katta yuklama bilan bunday almashtirilishi quyidagi tenglamani yozish imkonini beradi: δ w =3r τ, δ w = = • τ bu yerda: iek –katta tok; sek –eng katta quvvat. bundan eng katta isroflar vaqti quyidagicha aniqlanadi: τ = yoki τ = eng katta isroflar vaqti bilan yuklama grafiklarining turli xarakterli parametrlari, masalan eng katta yuklamadan foydalanish vaqti, quvvat koeffitsienti, eng kichik yuklamani eng katta yuklamaga nisbati va boshqalar bilan bog’lanish larini aniqlash mumkin bo’ladi. bunday bog’lanishni aniqlash uchun maxsus izlanishlar olib borilishi mumkin, bunda iste’molchilarningeng xarakterli rejimlarini ifodalovchi turli yuklama grafiklari qabul qilinadi. bunday izlanishlarga asoslanib turli xil empirik bog’lanishlar taklif qilinadi. masalan eng katta isroflar vaqti va eng katta to’la quvvatdan foydalanish vaqti orasidagi …
