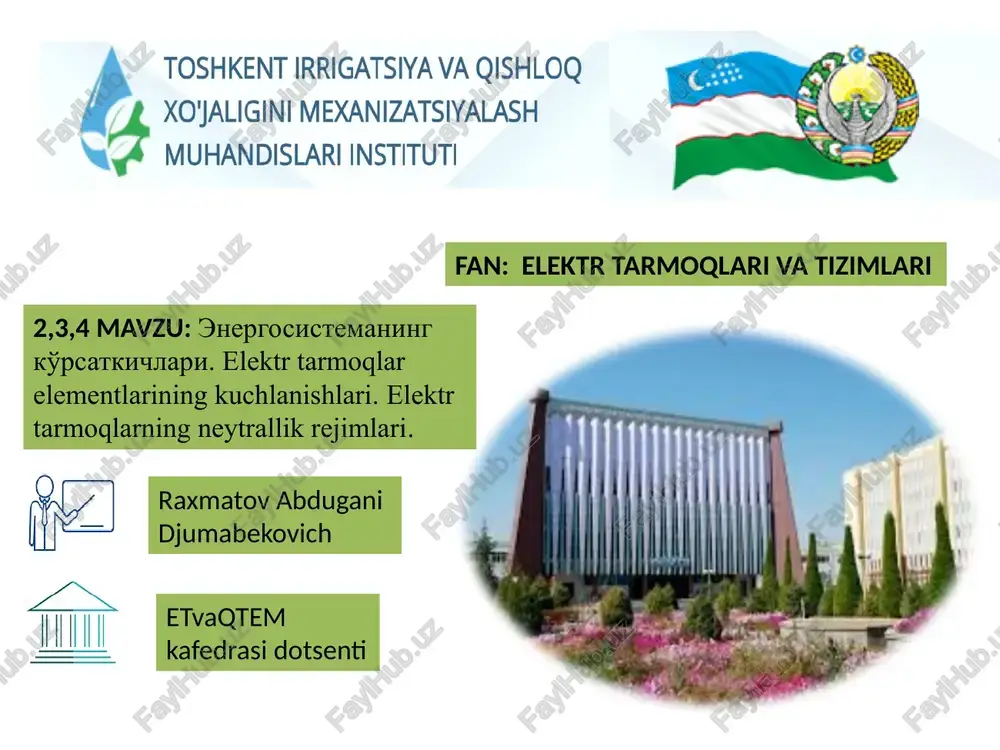

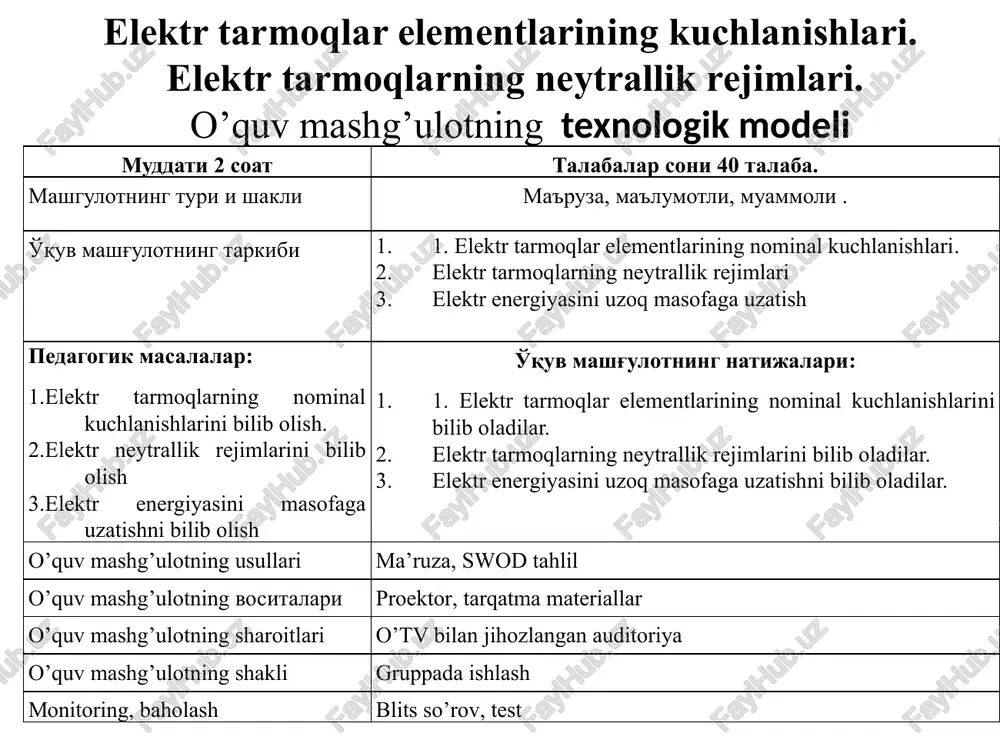

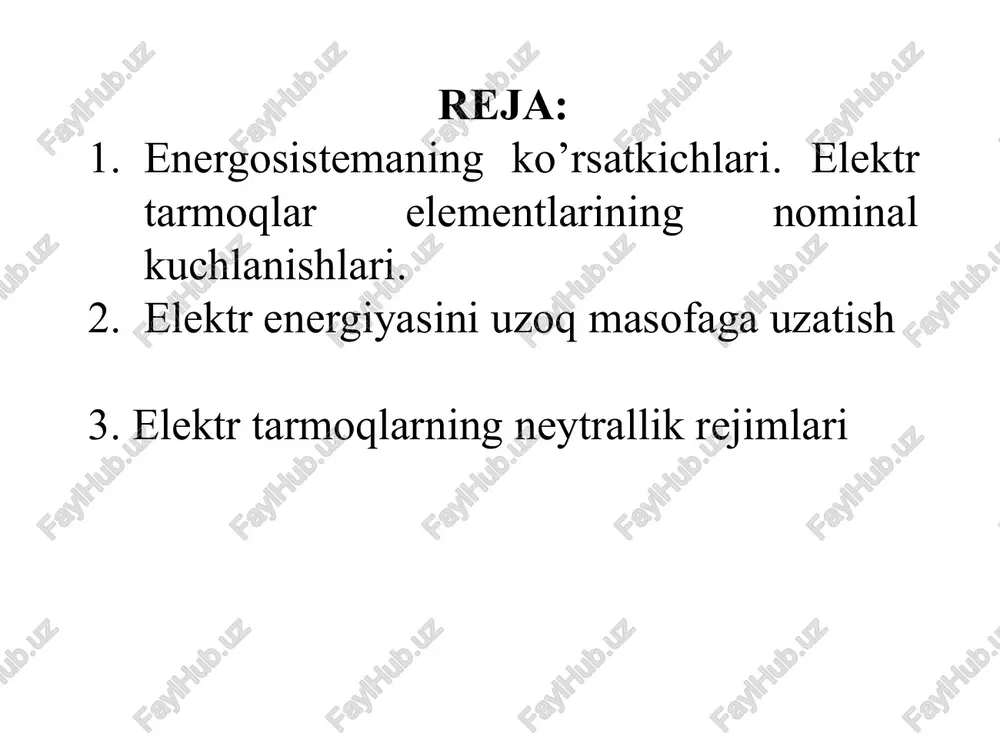

slayd 1 raxmatov abdugani djumabekovich etvaqtem kafedrasi dotsenti 2,3,4 mavzu: energosistemaning ko'rsatkichlari. elektr tarmoqlar elementlarining kuchlanishlari. elektr tarmoqlarning neytrallik rejimlari. fan: elektr tarmoqlari va tizimlari 1 reja: energosistemaning ko’rsatkichlari. elektr tarmoqlar elementlarining nominal kuchlanishlari. elektr energiyasini uzoq masofaga uzatish 3. elektr tarmoqlarning neytrallik rejimlari muddati 2 soat talabalar soni 40 talaba. mashgulotning turi i shakli ma'ruza, ma'lumotli, muammoli . o'quv mashg'ulotning tarkibi 1. elektr tarmoqlar elementlarining nominal kuchlanishlari. elektr tarmoqlarning neytrallik rejimlari elektr energiyasini uzoq masofaga uzatish pedagogik masalalar: 1.elektr tarmoqlarning nominal kuchlanishlarini bilib olish. 2.elektr neytrallik rejimlarini bilib olish 3.elektr energiyasini masofaga uzatishni bilib olish o'quv mashg'ulotning natijalari: 1. elektr tarmoqlar elementlarining nominal kuchlanishlarini bilib oladilar. elektr tarmoqlarning neytrallik rejimlarini bilib oladilar. elektr energiyasini uzoq masofaga uzatishni bilib oladilar. o’quv mashg’ulotning usullari ma’ruza, swod tahlil o’quv mashg’ulotning vositalari proektor, tarqatma materiallar o’quv mashg’ulotning sharoitlari o’tv bilan jihozlangan auditoriya o’quv mashg’ulotning shakli gruppada ishlash monitoring, baholash blits so’rov, test elektr …

2 / 54

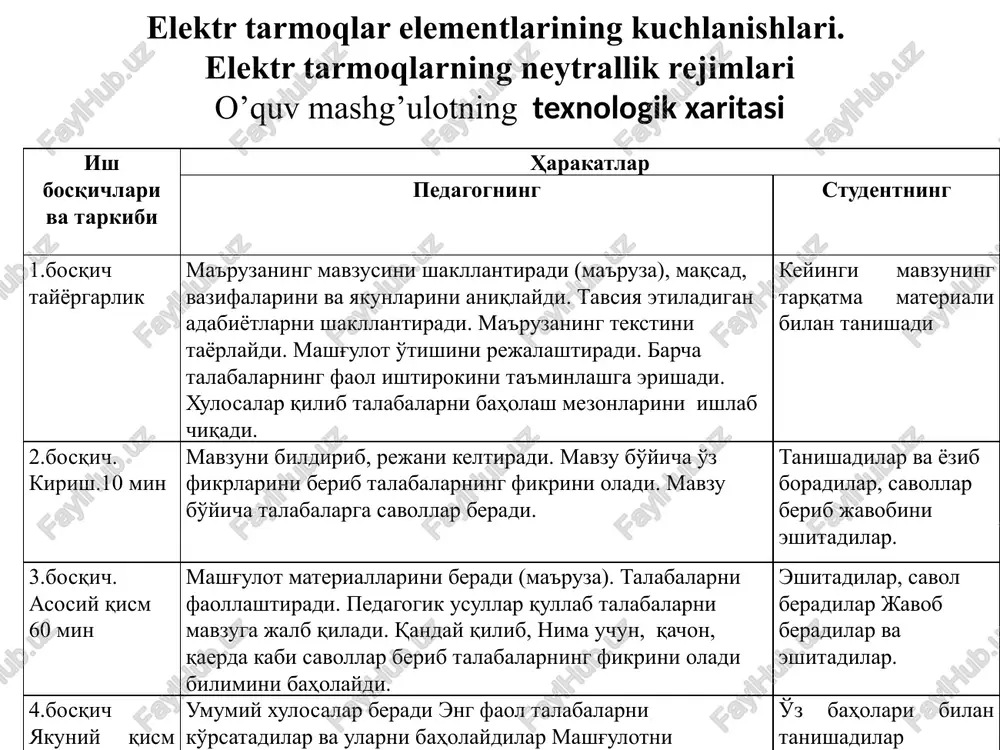

tayorlaydi. mashg'ulot o'tishini rejalashtiradi. barcha talabalarning faol ishtirokini ta'minlashga erishadi. xulosalar qilib talabalarni baholash mezonlarini ishlab chiqadi. keyingi mavzuning tarqatma materiali bilan tanishadi 2.bosqich. kirish.10 min mavzuni bildirib, rejani keltiradi. mavzu bo'yicha o'z fikrlarini berib talabalarning fikrini oladi. mavzu bo'yicha talabalarga savollar beradi. tanishadilar va yozib boradilar, savollar berib javobini eshitadilar. 3.bosqich. asosiy qism 60 min mashg'ulot materiallarini beradi (ma'ruza). talabalarni faollashtiradi. pedagogik usullar qullab talabalarni mavzuga jalb qiladi. qanday qilib, nima uchun, qachon, qaerda kabi savollar berib talabalarning fikrini oladi bilimini baholaydi. eshitadilar, savol beradilar javob beradilar va eshitadilar. 4.bosqich yakuniy qism 10 min umumiy xulosalar beradi eng faol talabalarni ko'rsatadilar va ularni baholaydilar mashg'ulotni yakunlaydilar. o'z baholari bilan tanishadilar elektr tarmoqlar elementlarining kuchlanishlari. elektr tarmoqlarning neytrallik rejimlari o’quv mashg’ulotning texnologik xaritasi elektr va issiqlik energiyasini ishlab chiqarish, uzatish, taqsimlash va iste’molini ta’minlovchi ob’ektlarning o’zaro bog’liqligi. respublikamizda xozirda uzoq masofalarga uzatish uchun kuchlanishi 110, 220, 330, 500 kv bo’lgan …

3 / 54

yicha shahar, qishloq, korxonalar − 2.1. jadvalda elektr tarmoqlarning kuchlanishlar pog’onalari bo’yicha klassifikatsiyasi keltirilgan. bu yerda 1 kvdan yuqori kuchlanishli tarmoqlar past kuchlanishli (pk-nn), o’rta kuchlanishli (o’k-sn), yuqori kuchlanishli (yuk-vn), o’ta yuqori kuchlanishli (o’yuk-svn) guruhlarga ajratilgan bo’ladi. 2.1-jadval.elektr tarmoqlarning kuchlanishlar bo’yicha klassifikatsiyasi har bir elektr tarmog’i ma’lum bir nominal kuchlanishga ega bo’ladi va uning barcha qurilmalari shu kuchlanishga mo’ljallanadi. nominal kuchlanish elektr tarmoqlarning iste’molchilarining normal ish rejimlarini ta’minlab beradi, eng yuqori iqtisodiy ko’rsatkichlar beradi, uzatilayotgan aktiv quvvat va elektr energiyasini uzatish masofasiga bog’liq bo’ladi. davlat standartlariga binoan elektr tarmoqlar va iste’molchilarning fazalar orasidagi nominal kuchlanishlar shkalasi kiritilgan. 1000 vgacha o’zgaruvchan tok tarmoqlari uchun: 220, 380, 660 v kuchlanish qabul qilingan. davlat standartiga binoan 1000 vdan yuqori kuchlanishli quyidagi kuchlanishlar shkalasi kiritilgan: 0,38, 3, 6, 10, 35, 110, 220, 500 kv. elektr iste’molchilarning yuklamasi doimiy bo’lib qolmaydi, iste’molchilarning ish rejimlari o’zgarishi bilan (ishlab chiqarishdagi texnologik jarayon talablariga ko’ra ) o’zgarib turadi. …

4 / 54

g’amlarining nominal kuchlanishi u2nom tarmoqlarning nominal kuchlanishidan 5–10 % ga kattaroq bo’ladi. u1 nom = (1,05 ÷1,1)unom . shu yo’l bilan ta’minlanayotgan tarmoqdagi kuchlanish pasayishi kompensatsiya qilinadi. 2.1.rasmdagi elektr tarmoqdagi kuchlanishlar epyurasi yuqoridagilarni tasdiqlaydi. 4.1. rasm. bir zanjirli havo liniyasining gabarit kattaliklarining asosiy xarakteristikalari. 4.8-jadval. elektr liniyalarining yer (suv) ning yuzasiga nisbatan balandligi (gabariti) haqidagi ma’lumotlar elektr liniyasi o‘tadigan rayonlarning xususiyati kuchlanishga bog‘liq holdagi liniyaning gabariti (m) 1 kv gacha 1 ... 110 kv gacha 220 kv va yuqori aholi yashaydigan joylar 6,0 7,0 8,0 aholi yashamaydigan joylar 6,0 6,0 7,0 murakkab relefli joylar 3,5 5,0 6,0 ko‘llar va daryolar, suv inshootlari: muzning sathidan 6,0 6,0 7,0 suvning sathi balandligidan 2,0 3,0 4,0 elektrlashtirilmagan temir yo‘llar bilan kesishgan joylarda (relsning ustki qismidan) 7,5 7,5 7,5 avtomobil yo‘llari bilan kesishgan joylarda 6,0 7,0 8,0 4.7-jadval. elektr o‘tkazgichlari gorizonl joylashgan osma izolyatorli hl ning simlari orasidagi eng oz ruxsat etilgan masofalar havo …

5 / 54

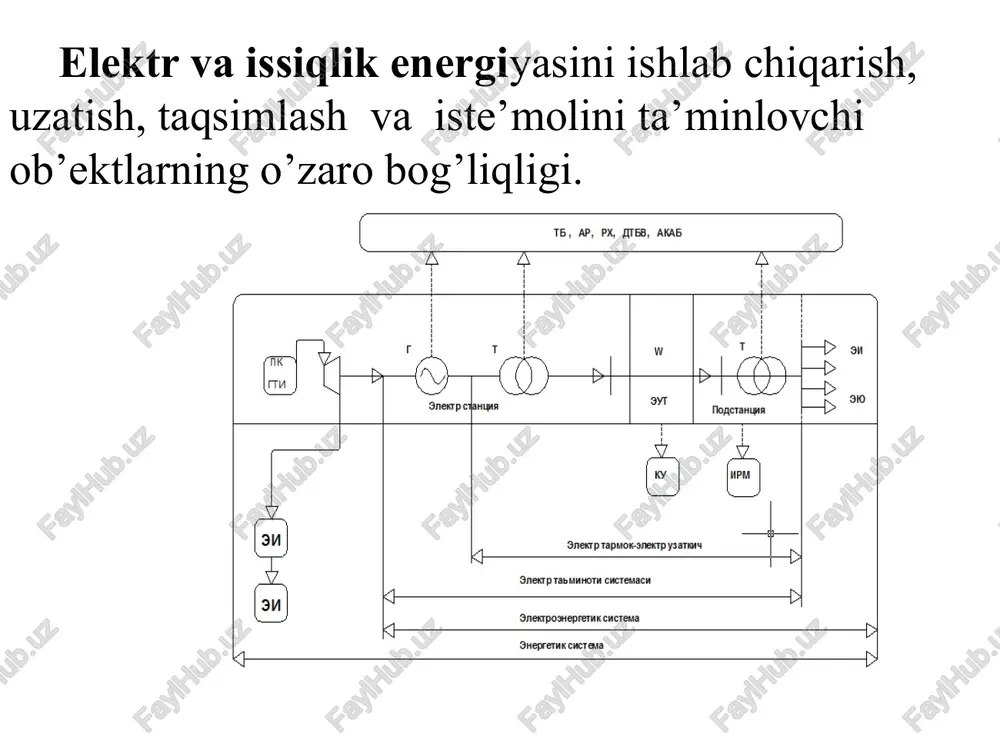

ri uch fazali elektr tarmoqlarning (neytrali) nol nuqtasi yerga chuqur ko’milishi ( 2.2, a-rasm), yuqoriomli qarshilik orqali yerga ulanishi ( 2.2, b-rasm) yoki yerdan izolyatsiyalangan ( 2.2, v -rasm ) bo’lishi mumkin. 2.2.-rasm uch fazali elektr tarmoqdagi nol nuqta: a – yerga chuqur ko’milgan; b – yuqoriomli qarshilik orqali yerga ulan; v – yerdan izolyatsiyalangan eng ko’p tarqalgan past kuchlanishli to’rt o’tkazgich simli tarmoqlar – kuchlanishi 220/380, 380/660 v bo’lgan elektr tarmoqlardir. ( 2.3-rasm) (maxrajda liniya kuchlanishi, suratda esa faza kuchlanishi keltirilgan). bunday tarmoqlar eng ko’p tarqalgan bo’lib ko’pchilik iste’molchilar ular orqali ta’minlanadi. pue (euo’q) qoidalariga ko’ra xavfsizligi va ekspluatatsiyasi qulay bo’lishi uchun ularning neytrali chuqur yerga ulanadi. neytraldan chiqqan nol sim (4-sim) bir fazali iste’molchilarni elektr tarmoqqa ulash uchun foydalaniladi. 2.3.rasm. uch fazali to’rt simli elektr tarmoq. neytrali izolyatsiyalangan past kuchlanishli tarmoqlar ma’suliyati yuqori bo’lgan uch fazali iste’molchilarni ta’minlash uchun, tarmoq shaxobchalanmagan va faza izolyatsiyasi nazorat ostida bo’lgan xollarda …
