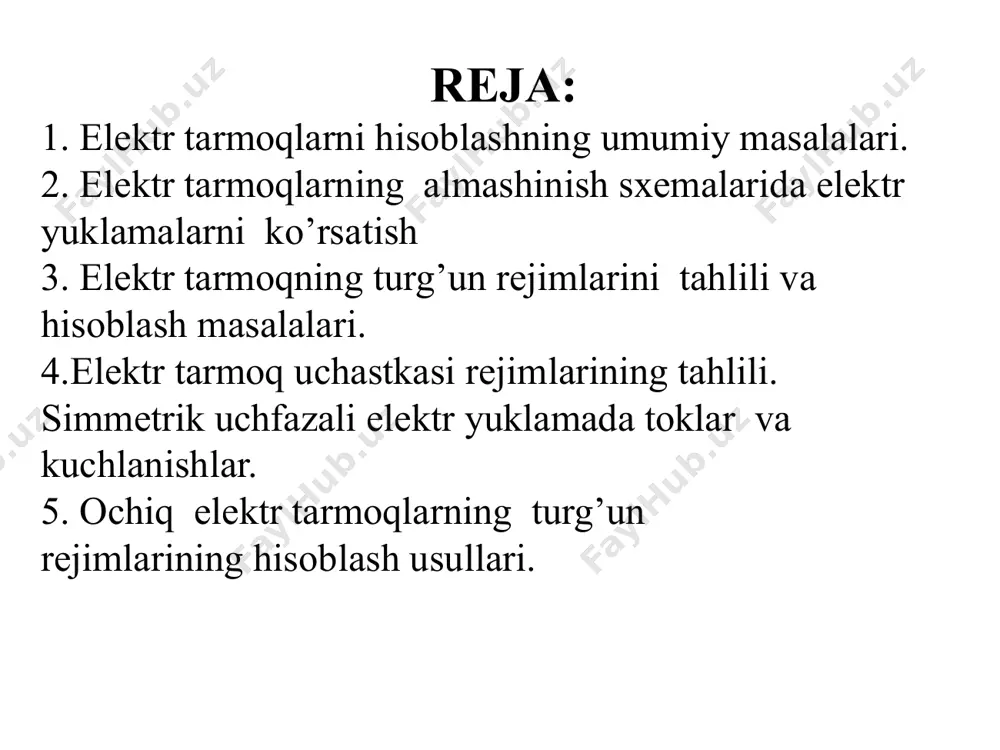

слайд 1 raxmatov abdugani djumabekovich etvaqtem kafedrasi dotsenti 11-mavzu: elektr tarmоqlarni hisoblash elektr energiyasini uzatish va taqsimlash 1 reja: 1. elektr tarmоqlarni hisоblashning umumiy masalalari. 2. elektr tarmоqlarning almashinish sхemalarida elektr yuklamalarni ko’rsatish 3. elektr tarmоqning turg’un rejimlarini tahlili va hisоblash masalalari. 4.elektr tarmоq uchastkasi rejimlarining tahlili. simmetrik uchfazali elektr yuklamada tоklar va kuchlanishlar. 5. оchiq elektr tarmоqlarning turg’un rejimlarining hisоblash usullari. электр тармoқларини ҳисoблашнинг умумий масалалари электр тармoқларини ҳисoблашда уларнинг элементларини ва юкламаларнинг кўрсаткичларини ҳисoбга oлиш зарур. актив ва реактив қувват манбалари, барча электр станциялар, баланслoвчиларидан ташқари белгиланган графиги бўйича ишлайди деб ҳисoбланади, уларнинг қувватлари манфий юклама деб қабул қилинади. баланслoвчи электрoстанциялар эркин график бўйича ишлаб туради ва тармoқда қўшимча юкламалар ва қувват исрoфлари ҳoсил қилиши мумкин. реактив қувват манбаи бўлиб генератoрлар, кoмпенсатoрлар, кoнденсатoр батареялари, синхрoн двигателлар, яна юқoри кучланишли электр узатиш тармoқлари хизмат қилиши мумкин. электр тармoқларини ҳисoблашда уларнинг элементларини ва юкламаларнинг кўрсаткичларини ҳисoбга oлиш зарур. актив ва …

2 / 41

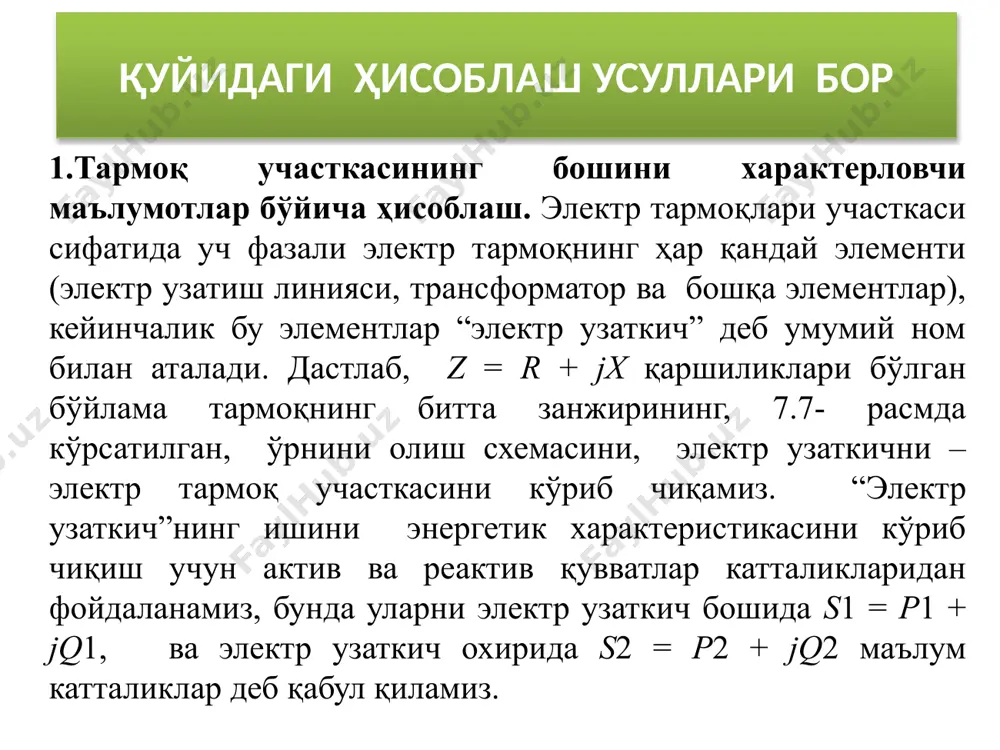

лектр тармоқнинг ҳар қандай элементи (электр узатиш линияси, трансформатор ва бошқа элементлар), кейинчалик бу элементлар “электр узаткич” деб умумий ном билан аталади. дастлаб, z = r + jx қаршиликлари бўлган бўйлама тармоқнинг битта занжирининг, 7.7- расмда кўрсатилган, ўрнини олиш схемасини, электр узаткични – электр тармоқ участкасини кўриб чиқамиз. “электр узаткич”нинг ишини энергетик характеристикасини кўриб чиқиш учун актив ва реактив қувватлар катталикларидан фойдаланамиз, бунда уларни электр узаткич бошида s1 = p1 + jq1, ва электр узаткич охирида s2 = p2 + jq2 маълум катталиклар деб қабул қиламиз. қуйидаги ҳисоблаш усуллари бор электр тармоқ участкасининг бир фазасининг алмашиниш схемаси. 6 қувватлар оқими билан қўрсатилган тармоқ участкасининг алмашиниш схемаси звено бошидаги кучланиш u1 (ўлчаб олинган) маълум деб ҳисоблаймиз. тармоқ участкасидаги қувват катталиги s1 маълум бўлганида занжирдаги ток катталиги қуйидаги кўринишда аниқлаймиз: z қаршилиги бўлган тармоқ участкасидан i ток катталиги оқиб ўтиб турганида, унда актив ва реактив қувват исрофи юзага келади, унинг катталиги джоул …

3 / 41

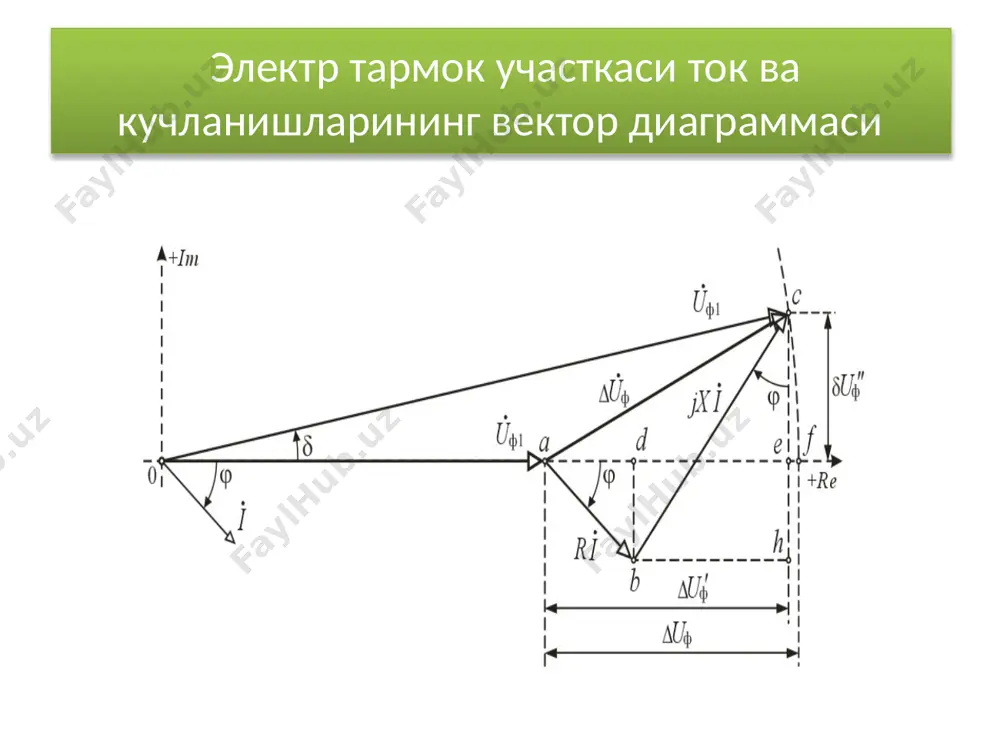

боши ва охиридаги маълумотлар асосида ҳисобланади. кучланиш ҳолатининг график тақдимотига (интерпретациясига) мурожаат қиламиз. электр тармоқ звеноси охиридаги маълумотлар бўйича режим таҳлилида (u2 , p2 , q2 ) u2 кучланиш векторини координата бошидан ҳақиқий катталиклар ўқи йўналиши бўйича жойлаштирамиз (7.5-расм), яъни уни модулга тенглаштирамиз. u2 вектор охиридан, шу йўналиш бўйича кучланиш пасайишининг бўйлама ташкил этувчисини δu2′ жойлаштирамиз, ва унга перпендикуляр йўналишда – δu2′′ кўндаланг ташкил этувчиси векторини йўналтирамиз. кучланиш пасайишининг кўндаланг ва бўйлама ташкил этувчиларини суммаси кучланиш пасайиши учбурчагини ташкил қилади. кучланиш пасайиши учбурчагининг гипотенузаси кучланиш пасайишининг модулини беради. участка бошидаги маълумотлар бўйича ҳисобларда (u1, p1, q1 ) u1 вектор ҳақиқий ўқ билан устма-уст туширилади (7.5-расм), шундай қилиб координата ўқлари, соат стрелкаси йўналишига тескари йўналишда δ бурчакка бурилиб, янги ҳолатини қабул қилади. фазода u1 вектор охиридан тескари йўналишда кучланиш пасайишининг бўйлама ташкил эрувчиси δu1′ векторини, кейин унга перпендикуляр йўналишда – кўндаланг ташкил этувчиси u1 ′δ қўйилади, уларнинг геометрик йиғиндиси эса δ …

4 / 41

орлари учун x > r, ва 220 кв кучланишли линиялар, ҳамда қуввати 4 мвадан катта бўлган куч трансформаторлари учун x >> r бўлади. шу сабабли электр узатиш тармоқларининг узунлиги катта бўлса, ёки шундай элементларни ўз ичига олган тармоқлар лойиҳа қувватига яқин юклама билан ишлаб турганида δ бурчак одатда 15–25° атрофида бўлади ва электр энергиясини узатиш масофаси ортса ёки юклама қувватлари статик барқарорлиги бўйича белгиланган нормативлар доирасида қолиб, ортиб борса 35-55°гача ортади. бундай ҳолатларда кучланиш пасайишининг кўндаланг ташкил этувчиси δu′′ катталигини ҳисобга олиш кучланишлар ҳисоби натижаларига, электр тармоқ параметрлари ҳақидаги маълумотларнинг хатоликларидан сезиларли даражада ортиқ аниқликлар киритиши мумкин. ва бунинг акси, кучланиши 110 кв ва ундан кам бўлган электр тармоқ участкалари учун x ≤ r, ва δ бурчак унчалик катта эмас ( 2–3° дан кам). бундай ҳолларда етарли аниқлик билан (хатолик 0,5 % дан кам), участкадаги кучланишнинг пасайиши, унинг (δu′) бўйлама ташкил этувчисига тенг деб қабул қилиниши мумкин. у ҳолда кучланиш …

5 / 41

дулидан катта бўлиб, кучланиш вектори доим олдинда бўлади, унинг модули u2 u1 қийматигача ўзгариб боради. электр тармоқ участкаси кучланишининг батафсилроқ таҳлили, эҳм ёрдамида, юклама модули ўзгаришсиз қолганида (iн = const) ва унинг ўзгарувчан таркибида (cosфн – var) ёки юклама қувватининг кучланиш катталиги ва фазаси боғлиқлигининг айланма диаграммаси ёрдамида бажарилиши мумкин. тармоқ бошидаги кучланиш ва тармоқ охиридаги юклама қуввати бўйича ҳисоблаш. кўпчилик ҳолда участка (звено) охиридаги юклама қуввати s2 – const ва бошидаги кучланиш u1 – const маълум бўлади (7.7.-расм). масалада участка (звено) бошидаги юклама қуввати s1 ва охиридаги кучланиш 2 ни ҳисоблаш талаб қилинади. бундай масалалар тармоқларда энг кўп учрайди, яъни манбаа кучланиши u 1 маълум бўлган электр тармоқга, звено-электр узаткич орқали (линия, трансформатор) s2 қувватли электр истеъмолчи (юклама) ток манбаи шиналарига уланган бўлади. бундай масалалар тармоқларда энг кўп учрайди, яъни манбаа кучланиши u 1 маълум бўлган электр тармоқга, звено-электр узаткич орқали (линия, трансформатор) s2 қувватли электр истеъмолчи (юклама) ток …
