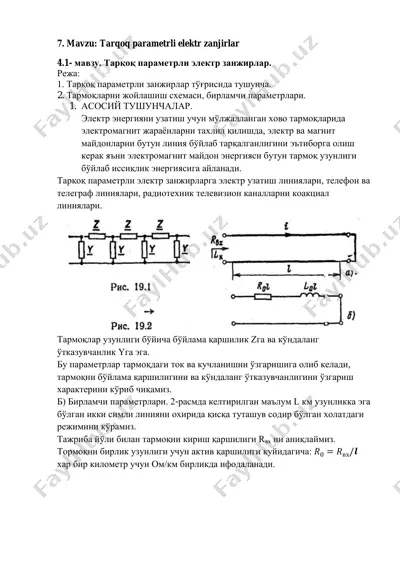

7. mavzu: tarqoq parametrli elektr zanjirlar 4.1- мавзу. тарқоқ параметрли электр занжирлар. режа: 1. тарқоқ параметрли занжирлар тўғрисида тушунча. 2. тармоқларни жойлашиш схемаси, бирламчи параметрлари. 1. асосий тушунчалар. электр энергияни узатиш учун мўлжалланган хово тармоқларида электромагнит жараѐнларни тахлил қилишда, электр ва магнит майдонларни бутун линия бўйлаб тарқалганлигини эътиборга олиш керак яъни электромагнит майдон энергияси бутун тармоқ узунлиги бўйлаб иссиқлик энергиясига айланади. тарқоқ параметрли электр занжирларга электр узатиш линиялари, телефон ва телеграф линиялари, радиотехник телевизион каналларни коакциал линиялари. тармоқлар узунлиги бўйича бўйлама қаршилик zга ва кўндаланг ўтказувчанлик yга эга. бу параметрлар тармоқдаги ток ва кучланишни ўзгаришига олиб келади, тармоқни бўйлама қаршилигини ва кўндаланг ўтказувчанлигини ўзгариш характерини кўриб чиқамиз. б) бирламчи параметрлари. 2-расмда келтирилган маълум l км узунликка эга бўлган икки симли линияни охирида қисқа туташув содир бўлган холатдаги режимини кўрамиз. тажриба йўли билан тармоқни кириш қаршилиги rвх ни аниқлаймиз. тормоқни бирлик узунлиги учун актив қаршилиги қуйидагича: хар бир километр учун ом/км …

2 / 8

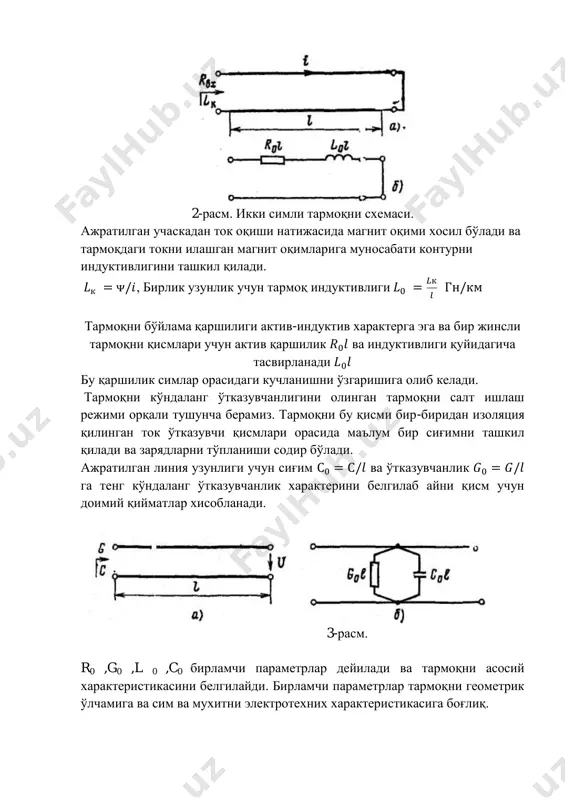

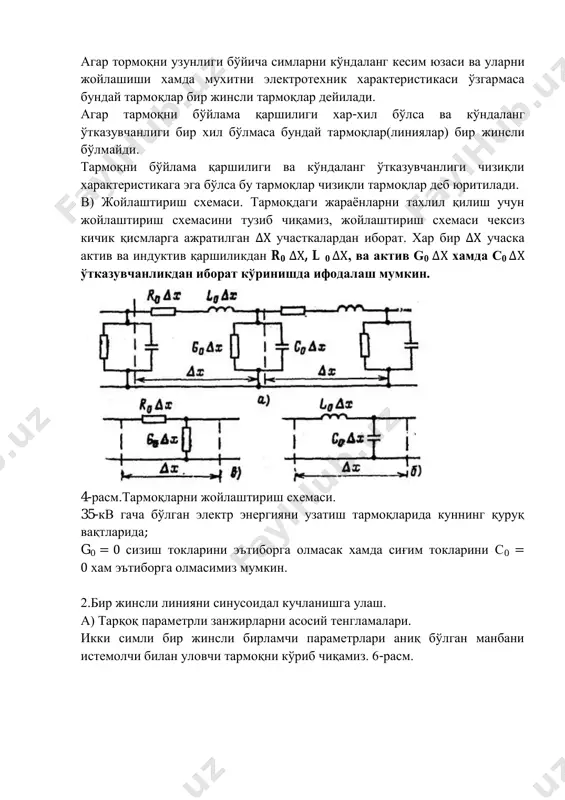

ндаланг ўтказувчанлик характерини белгилаб айни қисм учун доимий қийматлар хисобланади. 3-расм. r0 ,g0 ,l 0 ,c0 бирламчи параметрлар дейилади ва тармоқни асосий характеристикасини белгилайди. бирламчи параметрлар тармоқни геометрик ўлчамига ва сим ва мухитни электротехних характеристикасига боғлиқ. агар тормоқни узунлиги бўйича симларни кўндаланг кесим юзаси ва уларни жойлашиши хамда мухитни электротехник характеристикаси ўзгармаса бундай тармоқлар бир жинсли тармоқлар дейилади. агар тармоқни бўйлама қаршилиги хар-хил бўлса ва кўндаланг ўтказувчанлиги бир хил бўлмаса бундай тармоқлар(линиялар) бир жинсли бўлмайди. тармоқни бўйлама қаршилиги ва кўндаланг ўтказувчанлиги чизиқли характеристикага эга бўлса бу тармоқлар чизиқли тармоқлар деб юритилади. в) жойлаштириш схемаси. тармоқдаги жараѐнларни тахлил қилиш учун жойлаштириш схемасини тузиб чиқамиз, жойлаштириш схемаси чексиз кичик қисмларга ажратилган участкалардан иборат. хар бир учаска актив ва индуктив қаршиликдан r0 , l 0 , ва актив g0 хамда c0 ўтказувчанликдан иборат кўринишда ифодалаш мумкин. 4-расм.тармоқларни жойлаштириш схемаси. 35-кв гача бўлган электр энергияни узатиш тармоқларида куннинг қуруқ вақтларида; g0 сизиш токларини эътиборга …

3 / 8

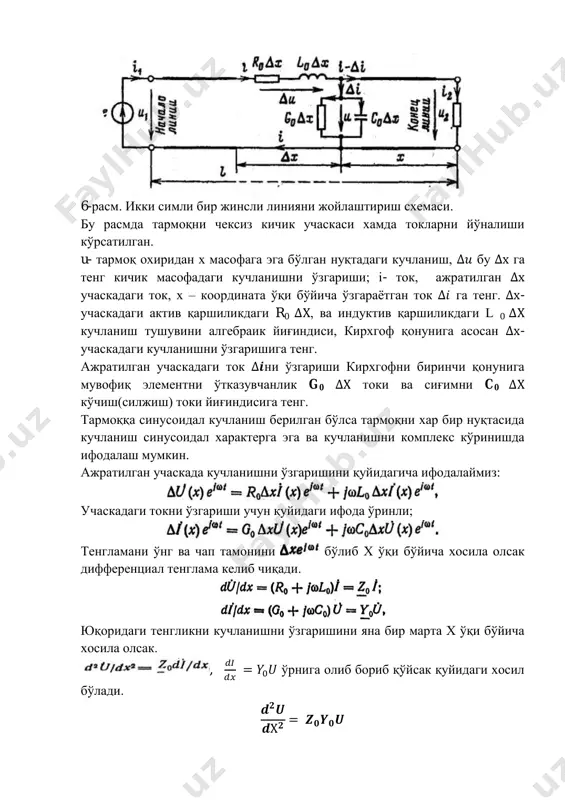

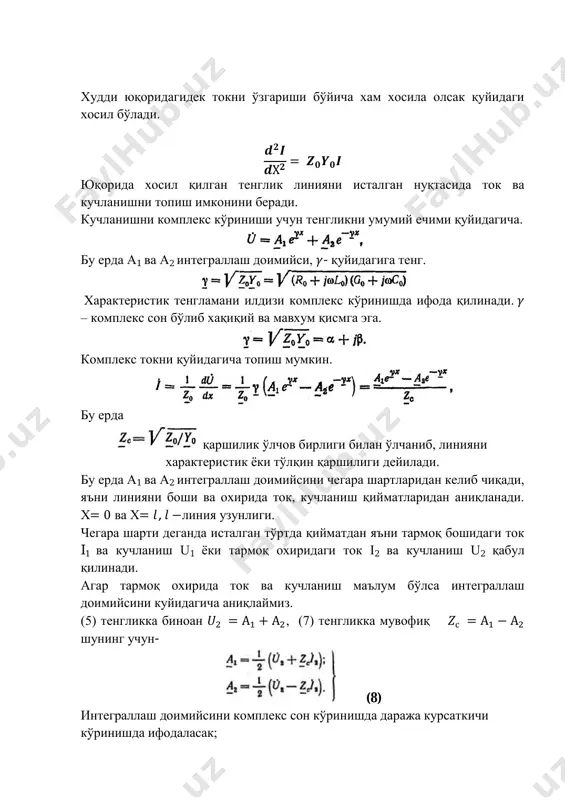

нг. ажратилган учаскадаги ток ни ўзгариши кирхгофни биринчи қонунига мувофиқ элементни ўтказувчанлик g0 токи ва сиғимни c0 кўчиш(силжиш) токи йиғиндисига тенг. тармоққа синусоидал кучланиш берилган бўлса тармоқни хар бир нуқтасида кучланиш синусоидал характерга эга ва кучланишни комплекс кўринишда ифодалаш мумкин. ажратилган учаскада кучланишни ўзгаришини қуйидагича ифодалаймиз: учаскадаги токни ўзгариши учун қуйидаги ифода ўринли; тенгламани ўнг ва чап тамонини бўлиб х ўқи бўйича хосила олсак дифференциал тенглама келиб чиқади. юқоридаги тенгликни кучланишни ўзгаришини яна бир марта х ўқи бўйича хосила олсак. , ўрнига олиб бориб қўйсак қуйидаги хосил бўлади. худди юқоридагидек токни ўзгариши бўйича хам хосила олсак қуйидаги хосил бўлади. юқорида хосил қилган тенглик линияни исталган нуқтасида ток ва кучланишни топиш имконини беради. кучланишни комплекс кўриниши учун тенгликни умумий ечими қуйидагича. бу ерда а1 ва а2 интеграллаш доимийси, - қуйидагига тенг. характеристик тенгламани илдизи комплекс кўринишда ифода қилинади. – комплекс сон бўлиб хақиқий ва мавхум қисмга эга. комплекс токни қуйидагича топиш …

4 / 8

и, ом/км ўлчов бирлиги. - ажратилган бирлик линия узунликдаги кўндаланг комплекс ўтказувчанлик, см/км ўлчов бирлиги. б) ўзгармас ток линиялари тенгламаси. агар тармоқ бошига ўзгармас ток ток уланса турғун режимда кучланиш ва ток вақтга боғлиқ холда ўзгармайди. ўзгармас ток линиялари учун тенглама, ўзгарувчан ток линиялари тенгламасини хусусий холи хисобланиб, ток i ва кучланиш u вақт бўйича боғлиқ бўлмаган параметрларга алмаштирилади, бурчак тезлик ўзгармас ток учун бурчак частотаси бўлганлиги туфайли характеристик тенглама(тўлқин) қаршилиги – актив ташкил этувчидан иборат. характеристик тенгламани илдизи √ комплекс миқдорни хақиқий √ қисмини ташкил қилади. ўзгармас ток тармоқни исталган нуқтасидаги кучланиш ва токни қуйидаги формула орқали топамиз. (12) (13) в) тармоқни иккиламчи параметрлари. тармоқ бўйлаб ток ва кучланишни тарқалишига линияни иккиламчи параметрлари “тўлқин қаршилиги ва тарқалиш коэффиценти ” таъсир қилади. линияни иккиламчи параметрлари бирламчи параметрларга ва частотага боғлиқ. бир жинсли линия учун тўлқин қаршилиги қуйидагича; (14) тўлқин қаршилиги комплекс қиймат бўлиб тармоқ узунлигига боғлиқ эмас. - комплекс кўринишдаги …

5 / 8

ириш қаршилиги тармоқни иккиламчи параметрларига ва юклама қаршилигига боғлиқ. салт ишлаш режимида ( қисқа туташув режимида ( юкламага эга бўлганда тармоқни кириш қаршилиги салт ишлаш ва қисқа туташув режимидаги кириш қаршилиги орқали аниқланади. (16) салт ишлаш режимида ва қисқа туташув режимида аниқланган қаршиликлар орқали тўлқин қаршилигини аниқлаш мумкин. (17) тармоқ юклама остида ишлаганда юклама қаршилиги тўлқин қаршилигига тенг бўлса, тармоқни кириш қаршилиги ўзгармас ва тўлқин қаршилигига тенг.
