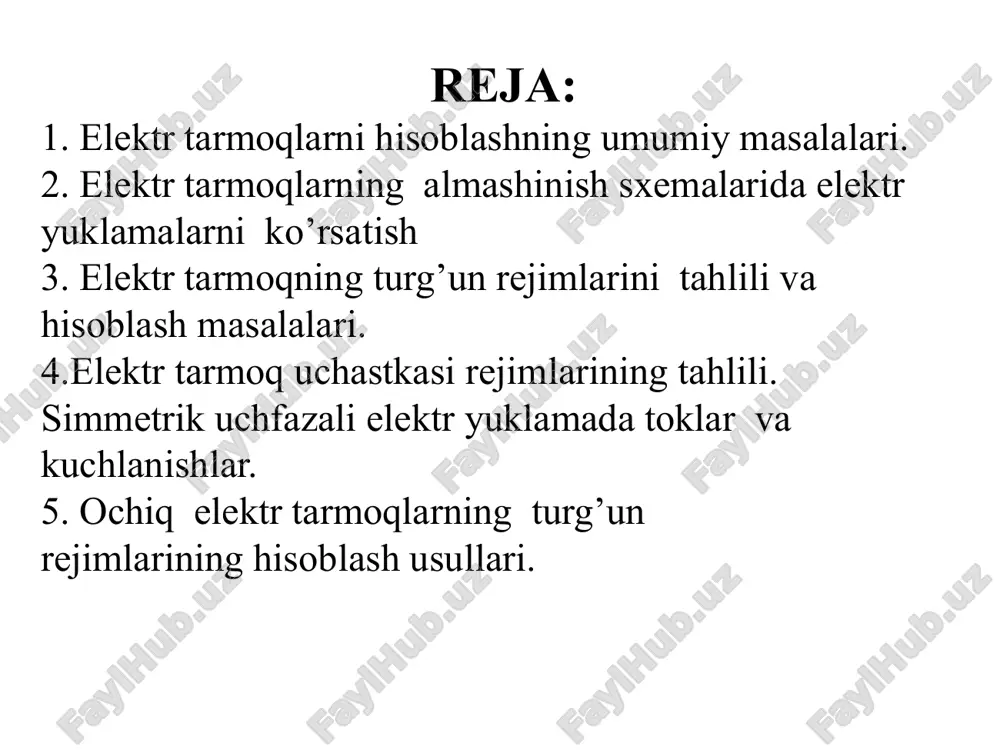

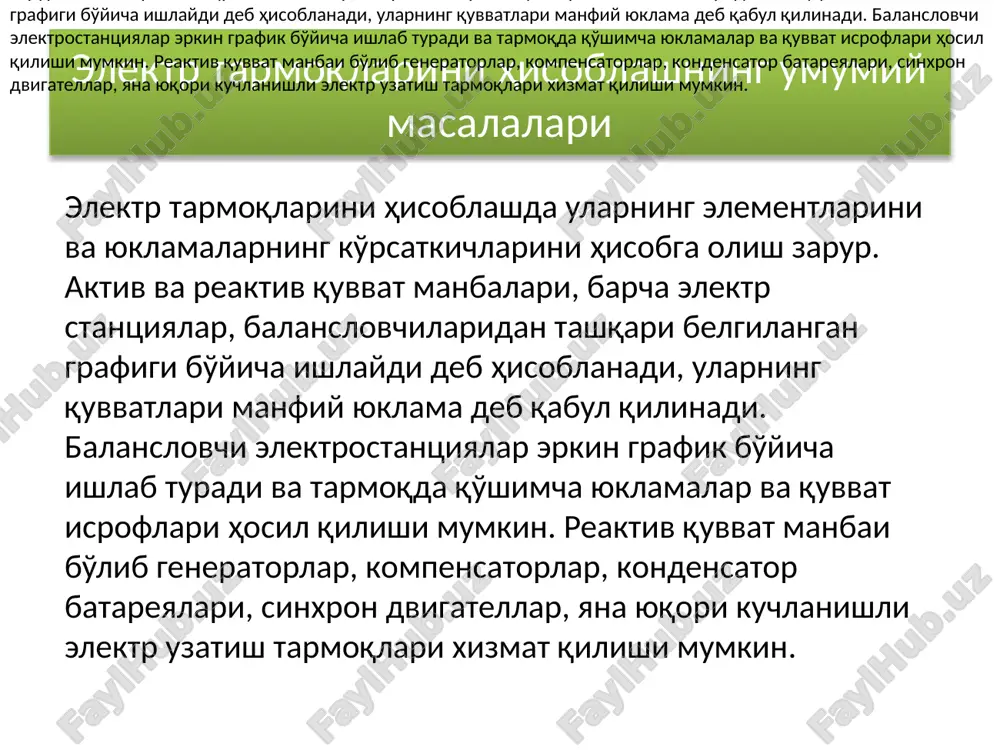

elekt yuklamalarni hisoblash usullarining tasnifi raxmatov abdugani djumabekovich etvaqtem kafedrasi dotsenti 08mavzu: aktiv quvvat manbalari va ularning ahamiyati. elektr tarmoqlarni hisoblash elektr energiyasini ishlab chiqarish, uzatish va taqsimlash 1 reja: 1. elektr tarmoqlarni hisoblashning umumiy masalalari. 2. elektr tarmoqlarning almashinish sxemalarida elektr yuklamalarni ko’rsatish 3. elektr tarmoqning turg’un rejimlarini tahlili va hisoblash masalalari. 4.elektr tarmoq uchastkasi rejimlarining tahlili. simmetrik uchfazali elektr yuklamada toklar va kuchlanishlar. 5. ochiq elektr tarmoqlarning turg’un rejimlarining hisoblash usullari. elektr tarmoqlarini hisoblashning umumiy masalalari elektr tarmoqlarini hisoblashda ularning elementlarini va yuklamalarning ko'rsatkichlarini hisobga olish zarur. aktiv va reaktiv quvvat manbalari, barcha elektr stantsiyalar, balanslovchilaridan tashqari belgilangan grafigi bo'yicha ishlaydi deb hisoblanadi, ularning quvvatlari manfiy yuklama deb qabul qilinadi. balanslovchi elektrostantsiyalar erkin grafik bo'yicha ishlab turadi va tarmoqda qo'shimcha yuklamalar va quvvat isroflari hosil qilishi mumkin. reaktiv quvvat manbai bo'lib generatorlar, kompensatorlar, kondensator batareyalari, sinxron dvigatellar, yana yuqori kuchlanishli elektr uzatish tarmoqlari xizmat qilishi mumkin. elektr tarmoqlarini …

2 / 41

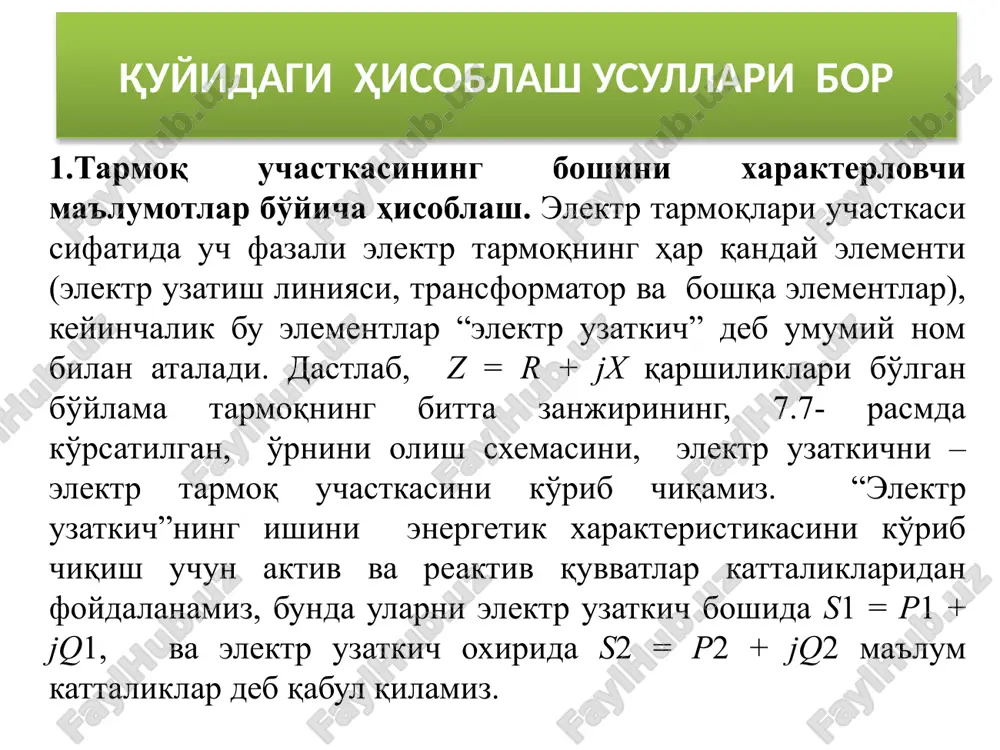

hastkasi tok va kuchlanishlarining vektor diagrammasi 1.tarmoq uchastkasining boshini xarakterlovchi ma'lumotlar bo'yicha hisoblash. elektr tarmoqlari uchastkasi sifatida uch fazali elektr tarmoqning har qanday elementi (elektr uzatish liniyasi, transformator va boshqa elementlar), keyinchalik bu elementlar “elektr uzatkich” deb umumiy nom bilan ataladi. dastlab, z = r + jx qarshiliklari bo'lgan bo'ylama tarmoqning bitta zanjirining, 7.7- rasmda ko'rsatilgan, o'rnini olish sxemasini, elektr uzatkichni – elektr tarmoq uchastkasini ko'rib chiqamiz. “elektr uzatkich”ning ishini energetik xarakteristikasini ko'rib chiqish uchun aktiv va reaktiv quvvatlar kattaliklaridan foydalanamiz, bunda ularni elektr uzatkich boshida s1 = p1 + jq1, va elektr uzatkich oxirida s2 = p2 + jq2 ma'lum kattaliklar deb qabul qilamiz. quyidagi hisoblash usullari bor elektr tarmoq uchastkasining bir fazasining almashinish sxemasi. 6 quvvatlar oqimi bilan qo'rsatilgan tarmoq uchastkasining almashinish sxemasi zveno boshidagi kuchlanish u1 (o'lchab olingan) ma'lum deb hisoblaymiz. tarmoq uchastkasidagi quvvat kattaligi s1 ma'lum bo'lganida zanjirdagi tok kattaligi quyidagi ko'rinishda aniqlaymiz: z qarshiligi bo'lgan …

3 / 41

a iste'molchiga kerak bo'lgan quvvatni etkazib berilishi uchun qancha quvvat isrofi bo'lishi hisoblanadi. umumiy holda 2- uzelda berilgan elektr yuklama aktiv-induktiv xarakterli deb qabul qilinadi: u holda tokning aktiv va reaktiv tashkil etuvchilari (7.38) ifoda bo'yicha uchastka boshi va oxiridagi ma'lumotlar asosida hisoblanadi. kuchlanish holatining grafik taqdimotiga (interpretatsiyasiga) murojaat qilamiz. elektr tarmoq zvenosi oxiridagi ma'lumotlar bo'yicha rejim tahlilida (u2 , p2 , q2 ) u2 kuchlanish vektorini koordinata boshidan haqiqiy kattaliklar o'qi yo'nalishi bo'yicha joylashtiramiz (7.5-rasm), ya'ni uni modulga tenglashtiramiz. u2 vektor oxiridan, shu yo'nalish bo'yicha kuchlanish pasayishining bo'ylama tashkil etuvchisini δu2′ joylashtiramiz, va unga perpendikulyar yo'nalishda – δu2′′ ko'ndalang tashkil etuvchisi vektorini yo'naltiramiz. kuchlanish pasayishining ko'ndalang va bo'ylama tashkil etuvchilarini summasi kuchlanish pasayishi uchburchagini tashkil qiladi. kuchlanish pasayishi uchburchagining gipotenuzasi kuchlanish pasayishining modulini beradi. uchastka boshidagi ma'lumotlar bo'yicha hisoblarda (u1, p1, q1 ) u1 vektor haqiqiy o'q bilan ustma-ust tushiriladi (7.5-rasm), shunday qilib koordinata o'qlari, soat strelkasi yo'nalishiga teskari …

4 / 41

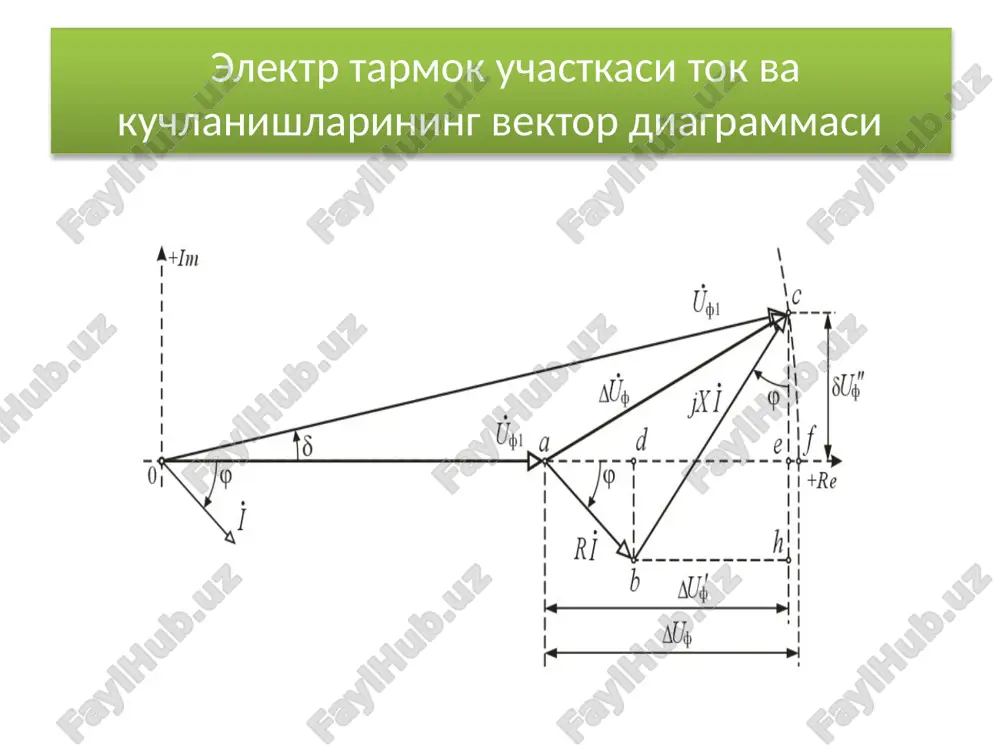

iridagi aktiv r va reaktiv q quvvatlar berilgan bo'lsa, va uchastkaning reaktiv qarshiligi x va uning aktiv qarshiligi r qanchalik katta bo'lsa, kuchlanish pasayishining ko'ndalang tashkil etuvchisi δu′′ shunchalik katta bo'ladi, va oxir oqibat, u1 va u2 kuchlanishlar orasidagi burchak δ shunchalik katta bo'ladi. ma'lumki kuchlanishi 110 kv va undan ortiq bo'lgan elektr uzatish tarmoqlari va barcha kuch transformatorlari uchun x > r, va 220 kv kuchlanishli liniyalar, hamda quvvati 4 mvadan katta bo'lgan kuch transformatorlari uchun x >> r bo'ladi. shu sababli elektr uzatish tarmoqlarining uzunligi katta bo'lsa, yoki shunday elementlarni o'z ichiga olgan tarmoqlar loyiha quvvatiga yaqin yuklama bilan ishlab turganida δ burchak odatda 15–25° atrofida bo'ladi va elektr energiyasini uzatish masofasi ortsa yoki yuklama quvvatlari statik barqarorligi bo'yicha belgilangan normativlar doirasida qolib, ortib borsa 35-55°gacha ortadi. bunday holatlarda kuchlanish pasayishining ko'ndalang tashkil etuvchisi δu′′ kattaligini hisobga olish kuchlanishlar hisobi natijalariga, elektr tarmoq parametrlari haqidagi ma'lumotlarning xatoliklaridan sezilarli …

5 / 41

; v – sig'miy qarshilikda masalan aktiv-induktiv yuklamada bo'lgan barcha holatlarda uchastka boshidagi kuchlanish u1 uchastka oxiridagi kuchlanish u2 dan katta bo'ladi, va kuchlanish vektori u1 u2 kuchlanish vektoridan ortda qolayotgan holatidan (δ 0) holatiga o'tadi. aktiv-sig'im yuklamada uchastka boshidagi kuchlanish vektori fazasi u1 uchastka oxiridagi kuchlanish vektori fazasi u2 dan doim oldinda bo'ladi, uning moduli u2 u1 qiymatigacha o'zgarib boradi. uchastka boshidagi kuchlanish moduli u1 uchastka oxiridagi kuchlanish u2 modulidan katta bo'lib, kuchlanish vektori doim oldinda bo'ladi, uning moduli u2 u1 qiymatigacha o'zgarib boradi. elektr tarmoq uchastkasi kuchlanishining batafsilroq tahlili, ehm yordamida, yuklama moduli o'zgarishsiz qolganida (in = const) va uning o'zgaruvchan tarkibida (cosfn – var) yoki yuklama quvvatining kuchlanish kattaligi va fazasi bog'liqligining aylanma diagrammasi yordamida bajarilishi mumkin. tarmoq boshidagi kuchlanish va tarmoq oxiridagi yuklama quvvati bo'yicha hisoblash. ko'pchilik holda uchastka (zveno) oxiridagi yuklama quvvati s2 – const va boshidagi kuchlanish u1 – const ma'lum bo'ladi (7.7.-rasm). masalada …
