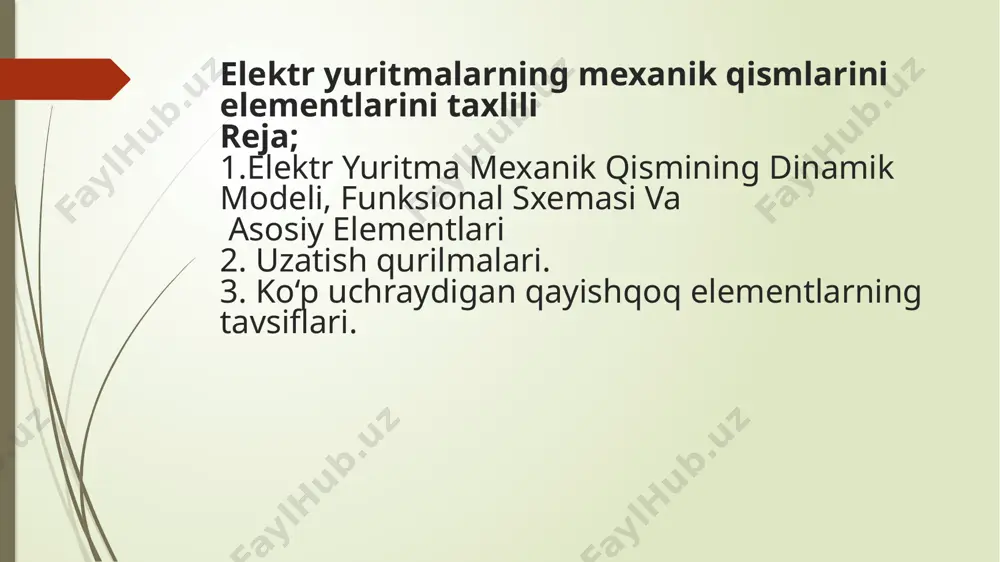

andijon mashinasozlik instituti elektrotexnika fakulteti eee yonalishi k-91-21 grux talabasi abdiraimov shaxbozning elektr mehanik tizimlarni kompleks boshqaruv fanidan tayyorlagan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakulteti eee yonalishi k-91-21 grux talabasi abdiraimov shaxbozning elektr mehanik tizimlarni kompleks boshqaruv fanidan tayyorlagan mustaqil ishi elektr yuritmalarning mexanik qismlarini elementlarini taxlili reja; 1.elektr yuritma mexanik qismining dinamik modeli, funksional sxemasi va asosiy elementlari 2. uzatish qurilmalari. 3. ko‘p uchraydigan qayishqoq elementlarning tavsiflari. elektr yuritmaning mexanik qismini «qattiq» mashinaning dinamik modeli sifatida qarash mumkin. bunda modelning hamma zvenolari harakat jarayonida sezilmaydigan darajada ezilganligi bois, bu ezilishni hisobga olmasa ham bo‘ladi; kinematik juftliklar lyuft va oraliqlarga ega emas, ya’ni ulaming harakatini aniqlaydigan golanom bogmanish tenglamalari ideal holatga mos keladi. mexanikada golanom bog‘lanishlar deb elementlar tezliklari nisbatlari berilganda ulaming tenglamalari elementlar harakati orasidagi nisbatlami ko‘rsatadigan bog‘lanishlarga aytiladi. bu holda bog‘lanish tenglamalari integrallanadi. bu yerda individual yuritma ко4rib chiqilayotgan bo'iganligi uchun bunday bikr mashinaning dinamik modeli bitta …

2 / 14

la turib, o‘zining bikr qo‘zg‘aluvchi mexanik qismlari, ya’ni, aylanuvchi yakorga (o‘zgarmas tok mashinalari uchun) yoki rotorga (o‘zgaruvchan tok mashinalari uchun) ega. elektr yuritma mexanik qismining funksional sxemasi: m - dvigatel, umt va umj - ulanish muftalari; uq - uzatish qurilmasi (reduktor); io - ijrochi mexanizmning ish organi. uzatish qurilmalari (uq) o‘zining konstruktiv va funksional tuzilishi bo‘yicha turlicha bo‘ladi uzatish qurilma turlari: a - reduktor; b - tishli-reykali uzatma; d - krivoship-shatunli mexanizm; e - yuk ko‘tarish barabani;/- vint-tebranma gayka uzatmasi. uzatish qurilmalarinmg elementlari: a - buralishga ishlaydigan o‘q; b - siqilishga ishlaydigan o‘q; v - tishli uzatma; g - tasmali(zanjirli) uzatma. ko‘p uchraydigan qayishqoq elementlarning tavsiflari. emt kinematik zanjirida eng bo‘ysinuvchanlari tavsiflari kevin- chalik keltiriladigan uzatish qurilmalarining elementlaridir. lekin shu elementlaming o‘zi shunga o‘hshash hisob-kitoblardan foydalanishi mumkin bo‘lgan boshqa qurilmalar uchun tipik hisoblanadi. xulosa; ulash muftalari barcha uzatish qurilmalarining ajralmas qismidir. ular qattiq, yarim qattiq va quyushqoq muftalarga bo‘- liriadi. …

3 / 14

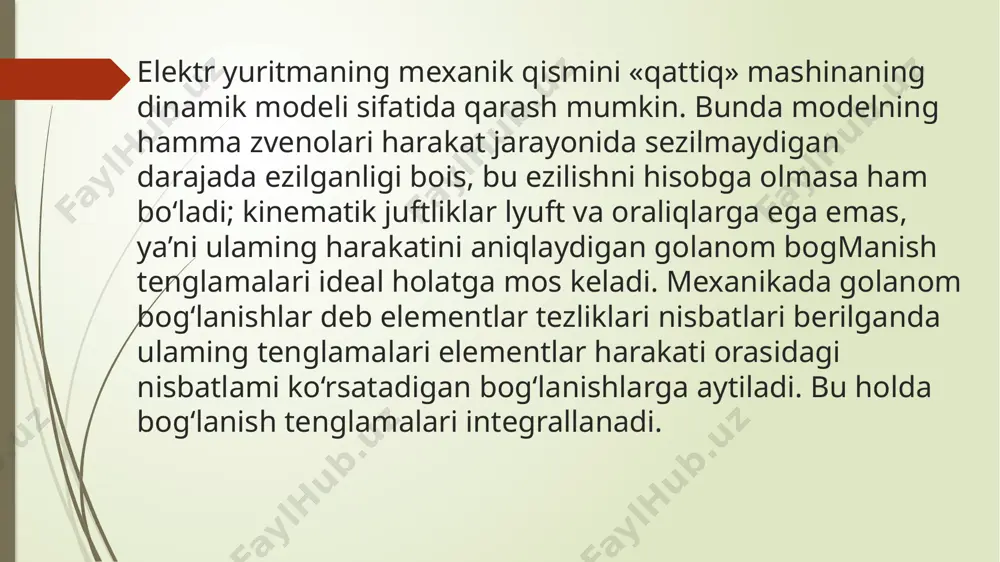

elektr yuritmalarning mexanik qismlarini elementlarini tahlili - Page 3

4 / 14

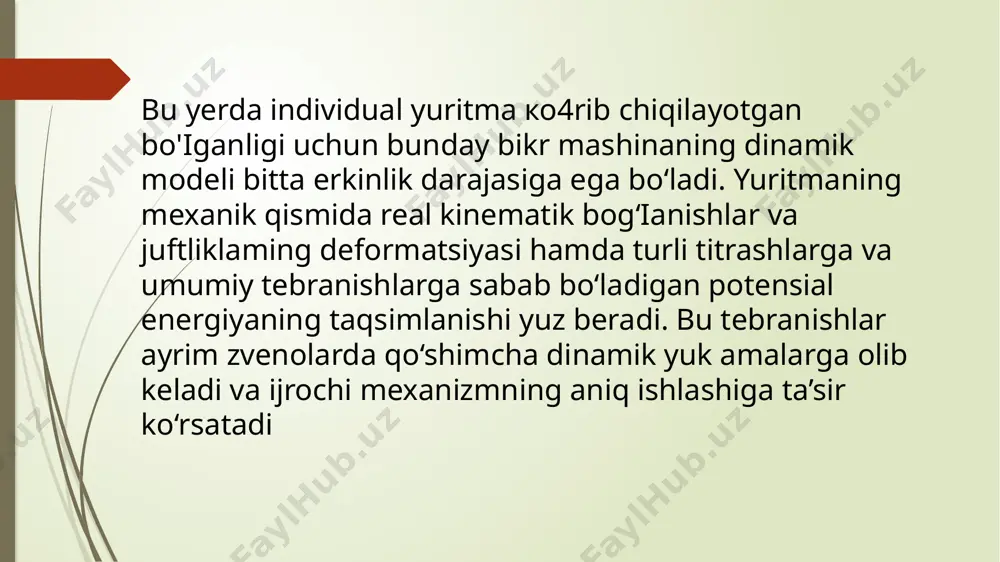

elektr yuritmalarning mexanik qismlarini elementlarini tahlili - Page 4

5 / 14

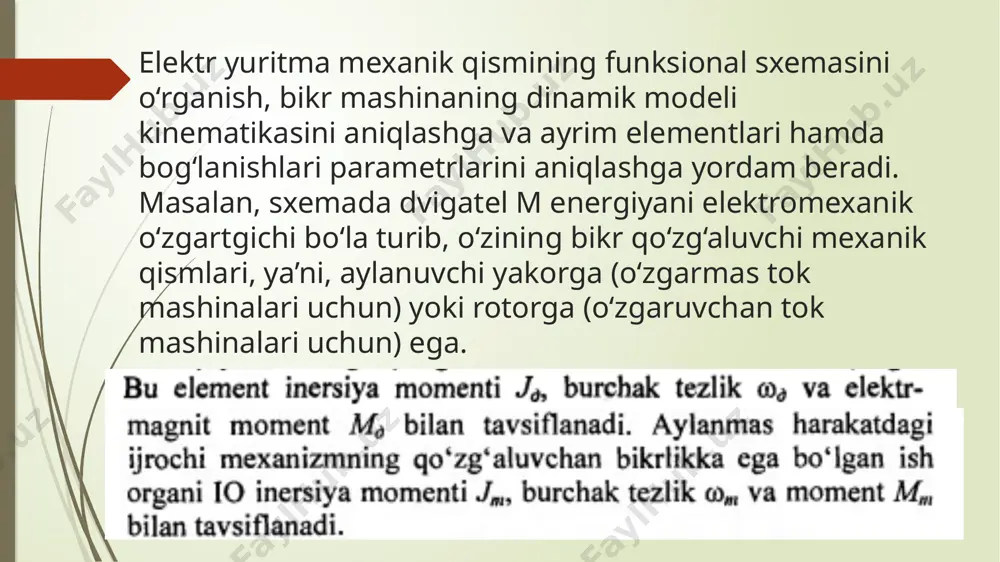

elektr yuritmalarning mexanik qismlarini elementlarini tahlili - Page 5
