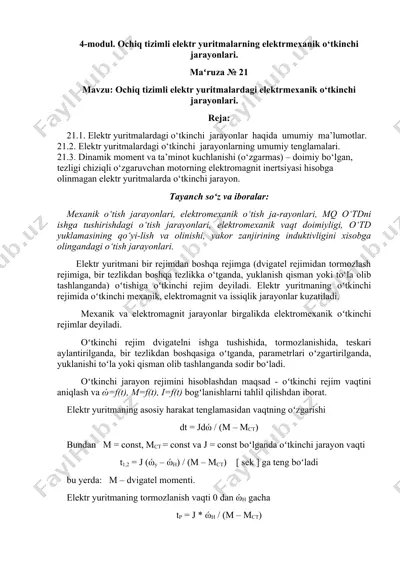

4-modul. ochiq tizimli elektr yuritmalarning elektrmexanik o‘tkinchi jarayonlari. maʻruza № 21 mavzu: ochiq tizimli elektr yuritmalardagi elektrmexanik o‘tkinchi jarayonlari. reja: 21.1. elektr yuritmalardagi o‘tkinchi jarayonlar haqida umumiy ma’lumotlar. 21.2. elektr yuritmalardagi o‘tkinchi jarayonlarning umumiy tenglamalari. 21.3. dinamik moment va ta’minot kuchlanishi (o‘zgarmas) – doimiy bo‘lgan, tezligi chiziqli o‘zgaruvchan motorning elektromagnit inertsiyasi hisobga olinmagan elektr yuritmalarda o‘tkinchi jarayon. tayanch so‘z va iboralar: mexanik o‘tish jarayonlari, elektromexanik o‘tish ja-rayonlari, mq o‘tdni ishga tushirishdagi o‘tish jarayonlari, elektromexanik vaqt doimiyligi, o‘td yuklamasining qo‘yi-lish va olinishi, yakor zanjirining induktivligini xisobga olingandagi o‘tish jarayonlari. elektr yuritmani bir rejimdan boshqa rejimga (dvigatel rejimidan tormozlash rejimiga, bir tezlikdan boshqa tezlikka o‘tganda, yuklanish qisman yoki to‘la olib tashlanganda) oʻtishiga oʻtkinchi rejim deyiladi. elektr yuritmaning oʻtkinchi rejimida oʻtkinchi mexanik, elektromagnit va issiqlik jarayonlar kuzatiladi. mexanik va elektromagnit jarayonlar birgalikda elektromexanik oʻtkinchi rejimlar deyiladi. oʻtkinchi rejim dvigatelni ishga tushishida, tormozlanishida, teskari aylantirilganda, bir tezlikdan boshqasiga oʻtganda, parametrlari oʻzgartirilganda, yuklanishi toʻla yoki …

2 / 4

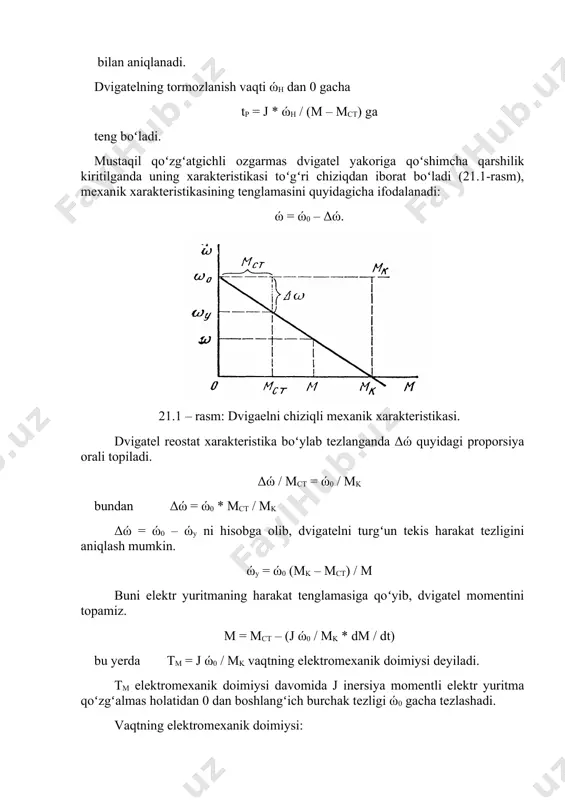

mct) ga teng boʻladi. mustaqil qoʻzgʻatgichli ozgarmas dvigatel yakoriga qoʻshimcha qarshilik kiritilganda uning xarakteristikasi toʻgʻri chiziqdan iborat boʻladi (21.1-rasm), mexanik xarakteristikasining tenglamasini quyidagicha ifodalanadi: ώ = ώ0 – δώ. 21.1 – rasm: dvigaelni chiziqli mexanik xarakteristikasi. dvigatel reostat xarakteristika boʻylab tezlanganda δώ quyidagi proporsiya orali topiladi. δώ / mct = ώ0 / mk bundan δώ = ώ0 * mct / mk δώ = ώ0 – ώy ni hisobga olib, dvigatelni turgʻun tekis harakat tezligini aniqlash mumkin. ώy = ώ0 (mk – mct) / m buni elektr yuritmaning harakat tenglamasiga qoʻyib, dvigatel momentini topamiz. m = mct – (j ώ0 / mk * dm / dt) bu yerda tm = j ώ0 / mk vaqtning elektromexanik doimiysi deyiladi. tm elektromexanik doimiysi davomida j inersiya momentli elektr yuritma qoʻzgʻalmas holatidan 0 dan boshlangʻich burchak tezligi ώ0 gacha tezlashadi. vaqtning elektromexanik doimiysi: · mustaqil qoʻzgʻatgichli dvigatel uchun: tm = j * ώ0 / …

3 / 4

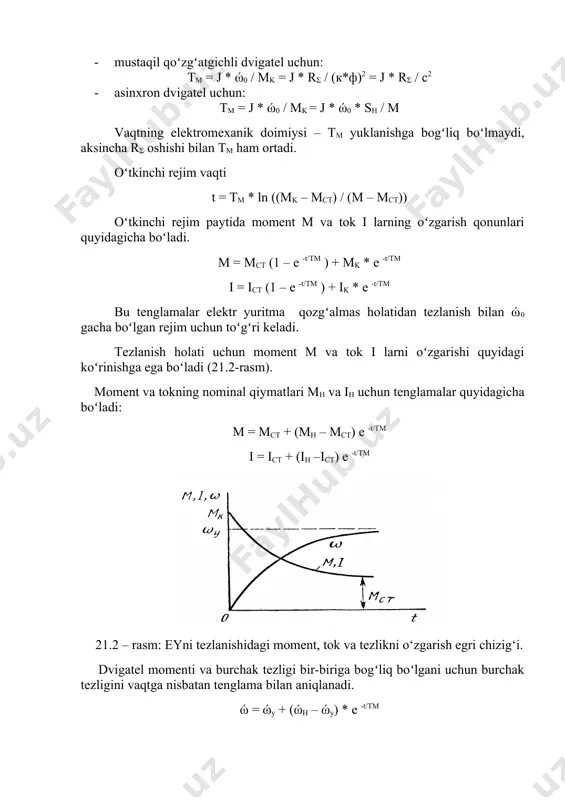

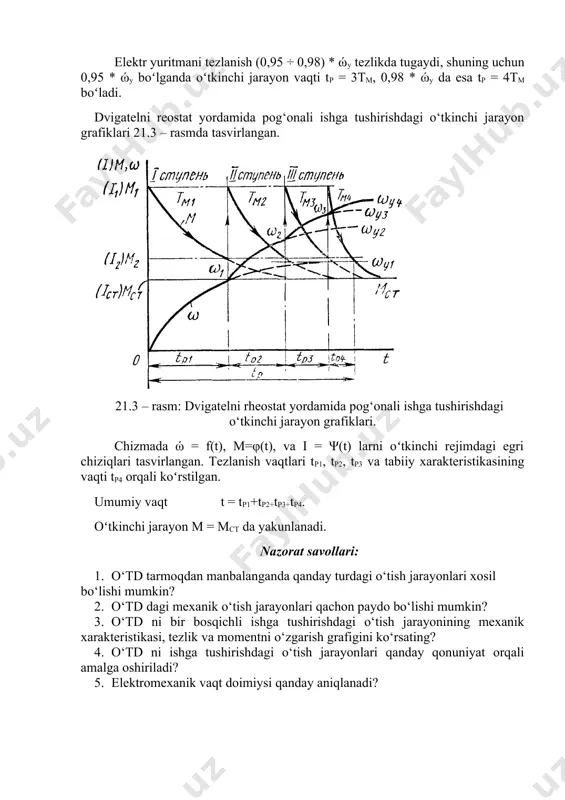

– ώy) * e -t/tm elektr yuritmani tezlanish (0,95 ÷ 0,98) * ώy tezlikda tugaydi, shuning uchun 0,95 * ώy boʻlganda oʻtkinchi jarayon vaqti tp = 3tm, 0,98 * ώy da esa tp = 4tm boʻladi. dvigatelni reostat yordamida pog‘onali ishga tushirishdagi o‘tkinchi jarayon grafiklari 21.3 – rasmda tasvirlangan. 21.3 – rasm: dvigatelni rheostat yordamida pog‘onali ishga tushirishdagi o‘tkinchi jarayon grafiklari. chizmada ώ = f(t), m=φ(t), va i = ψ(t) larni oʻtkinchi rejimdagi egri chiziqlari tasvirlangan. tezlanish vaqtlari tp1, tp2, tp3 va tabiiy xarakteristikasining vaqti tp4 orqali koʻrstilgan. umumiy vaqt t = tp1+tp2+tp3+tp4. oʻtkinchi jarayon m = mct da yakunlanadi. nazorat savollari: 1. o‘td tarmoqdan manbalanganda qanday turdagi o‘tish jarayonlari xosil bo‘lishi mumkin? 2. o‘td dagi mexanik o‘tish jarayonlari qachon paydo bo‘lishi mumkin? 3. o‘td ni bir bosqichli ishga tushirishdagi o‘tish jarayonining mexanik xarakteristikasi, tezlik va momentni o‘zgarish grafigini ko‘rsating? 4. o‘td ni ishga tushirishdagi o‘tish jarayonlari qanday qonuniyat orqali …

4 / 4

arayo nlari. elektr yuritmani bir rejimdan boshqa rejimga (dvigatel rejimidan tormozlash rejimiga, bir tezlikdan boshqa tezlikka o‘tganda, yuklanish qisman yoki to‘la olib tashlanganda) o ? tishiga o ? tkinchi rejim deyiladi. elektr yuritmaning o ? tkinchi rejimida o ? tkinchi mexanik, elektromagnit va issiqlik jarayonlar kuzatiladi. mexanik va elektromagnit jarayonlar birgalikda elektromexanik o ? tkinchi rejimlar deyiladi. o ? tkinchi rejim dvigatelni ishga tushishida, tormozlanishida, teskari aylantirilganda, bir tez likdan boshqasiga o ? tganda, parametrlari o ? zgartirilganda, yuklanishi to ? la yoki qisman olib tashlanganda sodir bo ? ladi. o ? tkinchi jarayon rejimini hisoblashdan maqsad - o ? tkinchi rejim vaqtini aniqlash va ώ=f(t), m=f(t), i=f(t) bog ? lanishlarni tahlil qil ishdan iborat. elektr yuritmaning asosiy harakat tenglamasidan vaqtning o ? zgarishi dt = jdώ / (m – m ct ) bundan m = const, m ct = const va j = const bo ? lganda o ? …
