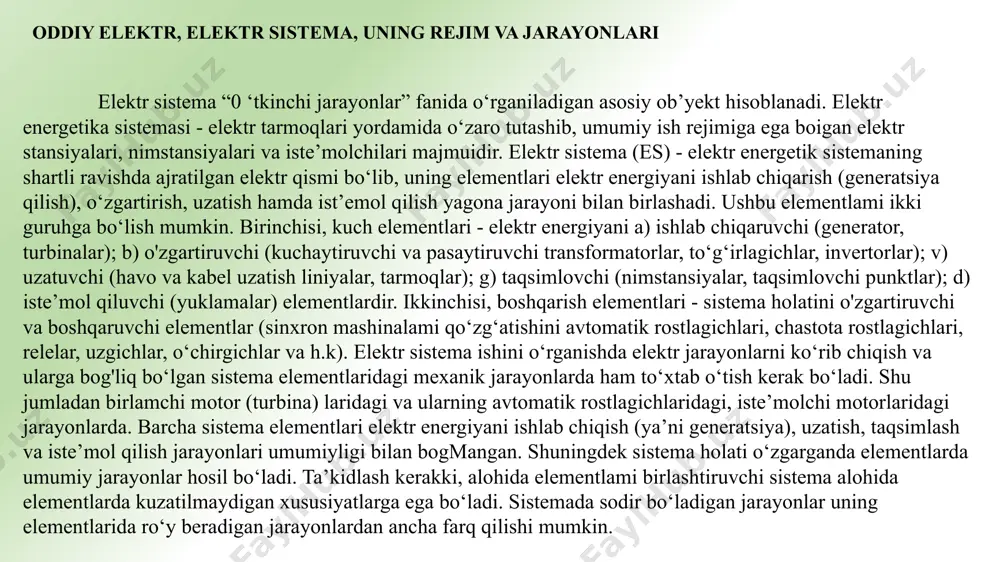

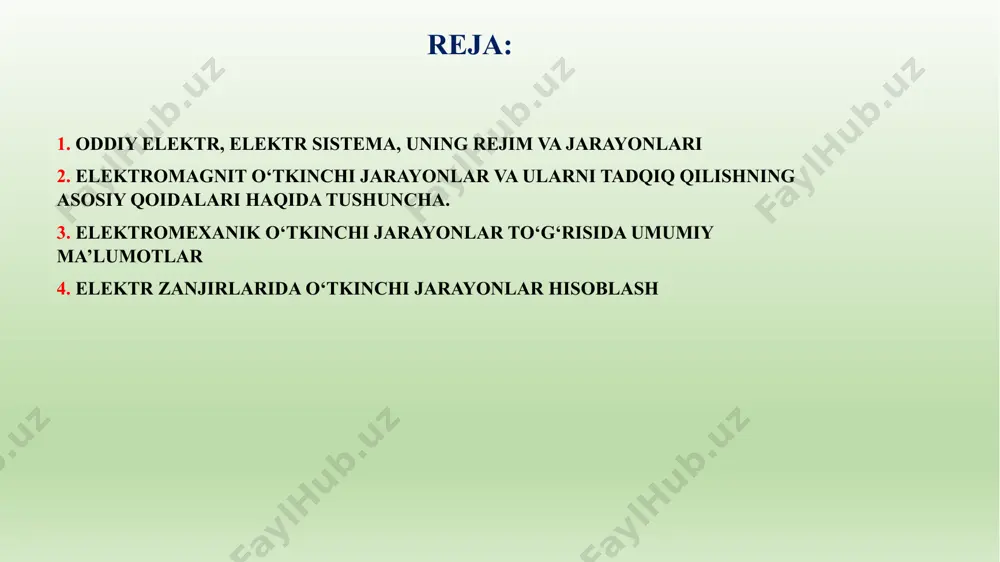

презентация powerpoint o’zbekiston respublikasi surxondaryo viloyati termiz iqtisodiyot va servis universiteti axbarot tizimlari va texnalogiyalari 2-bosqich 3-22 guruh talabasi narzullayeva fotimaning nazariy elektrotexnika fanidan mustaqil ishi reja: 1. oddiy elektr, elektr sistema, uning rejim va jarayonlari 2. elektromagnit o‘tkinchi jarayonlar va ularni tadqiq qilishning asosiy qoidalari haqida tushuncha. 3. elektromexanik o‘tkinchi jarayonlar to‘g‘risida umumiy ma’lumotlar 4. elektr zanjirlarida o‘tkinchi jarayonlar hisoblash elektr sistema “0 ‘tkinchi jarayonlar” fanida o‘rganiladigan asosiy ob’yekt hisoblanadi. elektr energetika sistemasi - elektr tarmoqlari yordamida o‘zaro tutashib, umumiy ish rejimiga ega boigan elektr stansiyalari, nimstansiyalari va iste’molchilari majmuidir. elektr sistema (es) - elektr energetik sistemaning shartli ravishda ajratilgan elektr qismi bo‘lib, uning elementlari elektr energiyani ishlab chiqarish (generatsiya qilish), o‘zgartirish, uzatish hamda ist’emol qilish yagona jarayoni bilan birlashadi. ushbu elementlami ikki guruhga bo‘lish mumkin. birinchisi, kuch elementlari - elektr energiyani a) ishlab chiqaruvchi (generator, turbinalar); b) o'zgartiruvchi (kuchaytiruvchi va pasaytiruvchi transformatorlar, to‘g‘irlagichlar, invertorlar); v) uzatuvchi (havo va …

2 / 14

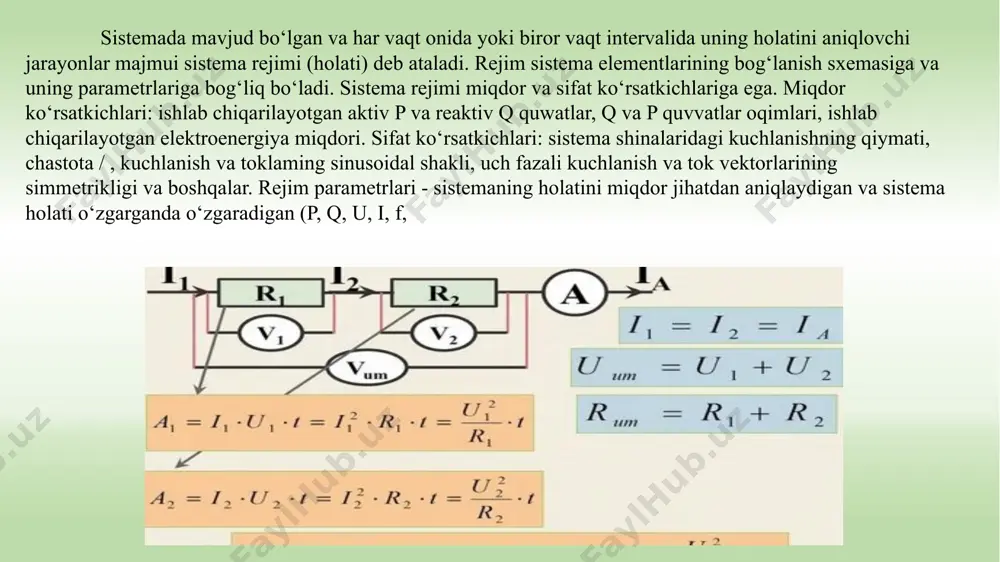

istema elementlari elektr energiyani ishlab chiqish (ya’ni generatsiya), uzatish, taqsimlash va iste’mol qilish jarayonlari umumiyligi bilan bogmangan. shuningdek sistema holati o‘zgarganda elementlarda umumiy jarayonlar hosil bo‘ladi. ta’kidlash kerakki, alohida elementlami birlashtiruvchi sistema alohida elementlarda kuzatilmaydigan xususiyatlarga ega bo‘ladi. sistemada sodir bo‘ladigan jarayonlar uning elementlarida ro‘y beradigan jarayonlardan ancha farq qilishi mumkin. oddiy elektr, elektr sistema, uning rejim va jarayonlari sistemada mavjud bo‘lgan va har vaqt onida yoki biror vaqt intervalida uning holatini aniqlovchi jarayonlar majmui sistema rejimi (holati) deb ataladi. rejim sistema elementlarining bog‘lanish sxemasiga va uning parametrlariga bog‘liq bo‘ladi. sistema rejimi miqdor va sifat ko‘rsatkichlariga ega. miqdor ko‘rsatkichlari: ishlab chiqarilayotgan aktiv p va reaktiv q quwatlar, q va p quvvatlar oqimlari, ishlab chiqarilayotgan elektroenergiya miqdori. sifat ko‘rsatkichlari: sistema shinalaridagi kuchlanishning qiymati, chastota / , kuchlanish va toklaming sinusoidal shakli, uch fazali kuchlanish va tok vektorlarining simmetrikligi va boshqalar. rejim parametrlari - sistemaning holatini miqdor jihatdan aniqlaydigan va sistema holati …

3 / 14

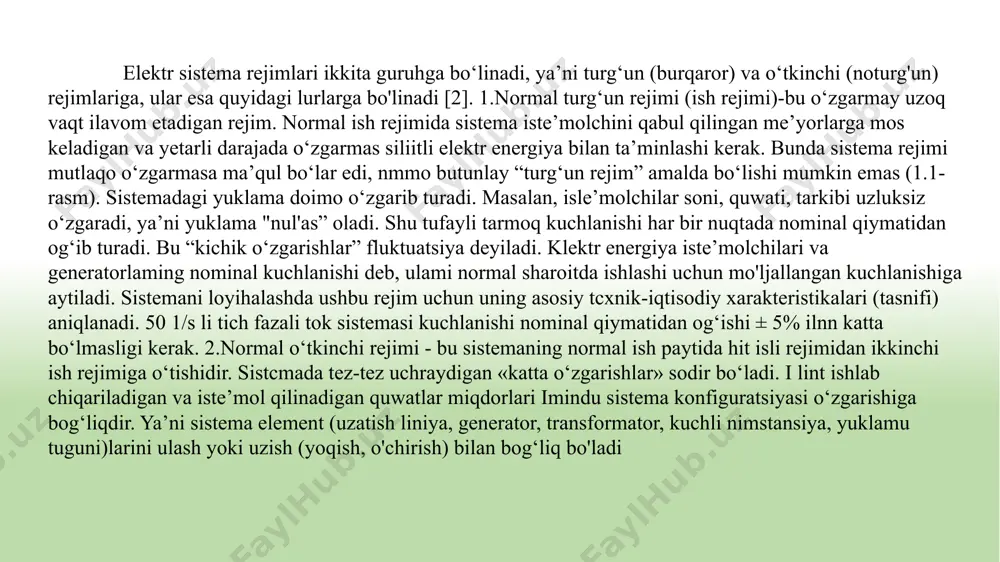

moq kuchlanishi har bir nuqtada nominal qiymatidan og‘ib turadi. bu “kichik o‘zgarishlar” fluktuatsiya deyiladi. klektr energiya iste’molchilari va generatorlaming nominal kuchlanishi deb, ulami normal sharoitda ishlashi uchun mo'ljallangan kuchlanishiga aytiladi. sistemani loyihalashda ushbu rejim uchun uning asosiy tcxnik-iqtisodiy xarakteristikalari (tasnifi) aniqlanadi. 50 1/s li tich fazali tok sistemasi kuchlanishi nominal qiymatidan og‘ishi ± 5% ilnn katta bo‘lmasligi kerak. 2.normal o‘tkinchi rejimi - bu sistemaning normal ish paytida hit isli rejimidan ikkinchi ish rejimiga o‘tishidir. sistcmada tez-tez uchraydigan «katta o‘zgarishlar» sodir bo‘ladi. i lint ishlab chiqariladigan va iste’mol qilinadigan quwatlar miqdorlari imindu sistema konfiguratsiyasi o‘zgarishiga bog‘liqdir. ya’ni sistema element (uzatish liniya, generator, transformator, kuchli nimstansiya, yuklamu tuguni)larini ulash yoki uzish (yoqish, o'chirish) bilan bog‘liq bo'ladi elektromagnit o‘tkinchi jarayonlar va ularni tadqiq qilishning asosiy qoidalari haqida tushuncha. elektromagnit o'tkinchi jarayonlar [tem = 2-(10+10) s] sistemada yuz berayotgan mexanik rejimlarni hisobga olmagan holda o'rganiladi. bunda sinxron generator rotorlarini aylanish tezligi o'zgarmas (or = …

4 / 14

dastlabki elektromagnit holati va elektr mashinalarning aylanish chastotasi buzilishi bilan kuzatiladi, ya'ni umuman o'tkinchi jarayonlar oʻzaro bog'langan elektromagnit va mexanik parametlar o'zgarishi bilan xarakterlanadi. biroq ma'lum shartlarda o'tkinchi jarayonlarning faqat clektromagnit o'zgarishlarini inobatga olgan holda ko'rish mumkin. masalan, qisqa tutashuvlar generatorlardan ancha uzoq masofada joylashgan nuqtalarda sodir bo'lsa, o'tkinchi jarayonni faqat elek- tromagnit jarayon deb ko'rish mumkin. demak elektromagnit o'tkinchi jarayonlarda elektr sistema ele- mentlarining elektromagnit holati oʻzgaradi. bu yerda faqat tok va kuchlanishlar o'zgarishi ko'riladi, ya'ni rejimning mexanik parametrlari (masalan, sinxron generator rotorlarini aylanish tezligi) o'zgarmas deb faraz qilinadi. elektromagnit o'tkinchi jarayon 50 150 1/s tezlikda o'tadi [1,3,4,11]. elektromagnit o'tkinchi jarayon quyidagi hollarda hosil bo'ladi: - motorli va boshqa agregatlami yoqish va o‘chirish natijasida; - qisqa tutashish (qt) va oddiy tutashishlar natijasida; - mahalliy nosimmetxiyada; - qo‘zg‘atishni tezlashtirish, qo‘zg‘atishni boshqarish, maydonni o'chirish avtomatlarini ishlash va h.k. natijalarida; - sinxron mashinalami (sm) nosinxron yoqilishida. barcha elektromagnit o‘tkinchi jarayonlardan eng ko‘p …

5 / 14

odir bo‘ladi. ushbu sabablar turtki ta’sirlar (rejim turtkilari yoki turtkilar) deb nomlanadi va rejim parametrlarida boshlang'ich og‘ishlar paydo bo‘lishiga olib keladi. normal o‘tkinchi rejim(jarayon)larda rejim parametrlari o‘zgarishi turg‘un kattaliklaridan kichik miqdorga farq qiladi. ma’lum bir kichik turtki ta’sirlar, masalan, yuklamani o'zgarishi, rostlagichlar faoliyati va hokazolar uzluksiz davom etadi va shuning natijasida sistemada o'tkinchi jarayonlarga sabab bo‘luvchi kichik turtkilar doimo kuzatiladi. kichik turtkilar sistema turg‘un ishlashining izdan chiqarishiga sabab bo‘lmasliklari kerak. shuning uchun sistema kichik turtkida turg‘un bo‘lishi shart yoki boshqacha ifodalaganda statik turg‘un bo‘lishi shart. avariya o'tkinchi jarayonlari bir qism elektr generatorlarining, liniyalaming qisqa tutashuv yoki boshqa hollarda uzilishi va rejim parametrlarining shiddatli kutilmagan o‘zgarishlari natijasida yuz beradi. avariya natijasida rejim parametrlari katta miqdorga o‘zgaradi (u, p kamayadi), ya’ni elektr sistemasi katta turtki ta’sirida bo‘ladi. misol tariqasida sistemadagi uch fazali qt kuchlanishini chuqur pasayishi, hattoki nolgacha yetishi, generatorlaming rejim parametrlarining tebranishi bilan kuzatiluvchi turtki ko'rinishida sodir bo‘lishi mumkin. sistema katta …
