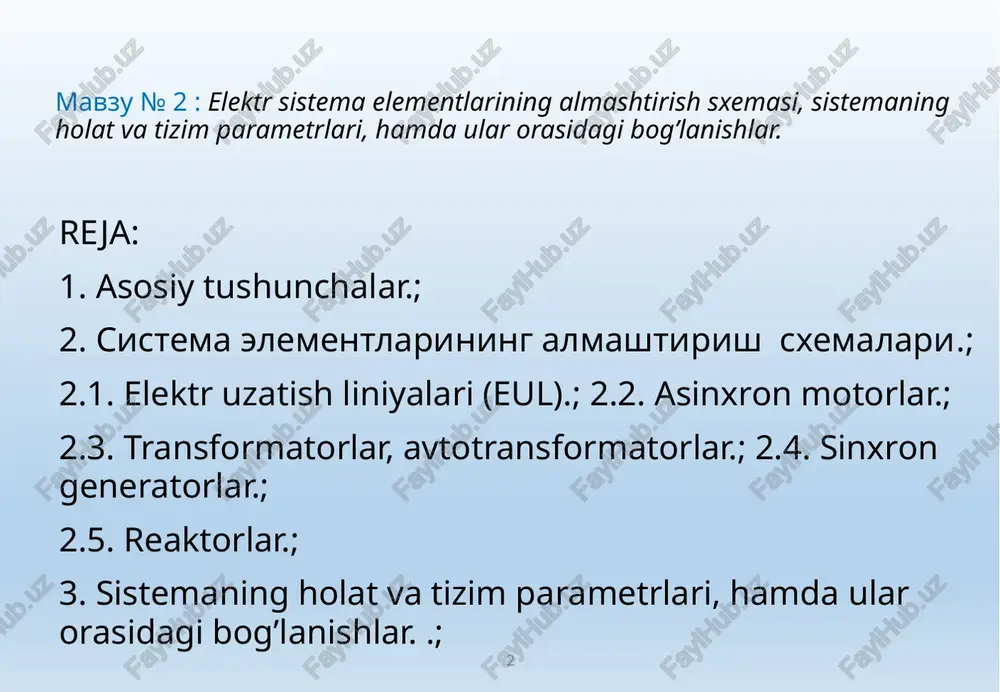

kontrakt na stroitelstvo ob'ektov sbora i podgotovki gaza v ramkax proekta gissar qarshi muhandislik iqtisodiyot instituti 1 ma'ruza № 2. “elektrenergetika” kafedrasi katta o'qituvchisi safarov xoliyor sayyid safarovich mavzu № 2 : elektr sistema elementlarining almashtirish sxemasi, sistemaning holat va tizim parametrlari, hamda ular orasidagi bog’lanishlar. reja: 1. asosiy tushunchalar.; 2. sistema elementlarining almashtirish sxemalari.; 2.1. elektr uzatish liniyalari (eul).; 2.2. asinxron motorlar.; 2.3. transformatorlar, avtotransformatorlar.; 2.4. sinxron generatorlar.; 2.5. reaktorlar.; 3. sistemaning holat va tizim parametrlari, hamda ular orasidagi bog’lanishlar. .; 2 mavzu № 2 : almashtirish sxemalarini chizishdan oldin uni nima uchun kerakligini tushunib olishimiz kerak. elektr sistemani ekspluatatsiya qilish jarayonida eng asosiy masala bu, uni avariyalarsiz optimal boshqarish. endi optimal boshqarish uchun albatta mutaxassis elektr sistemani proektlashtirish jarayonidan tortib uning barcha elementlarini xisoblash va ularda kechadigan elektromagnit va elektromexanik jarayonlarni anglab etish kerak bo’ladi. elektr sistemada normal rejimdan tashqari o’tkinchi jarayonlarni ham chuqurroq o’rganish talab etiladi, sababi …

2 / 20

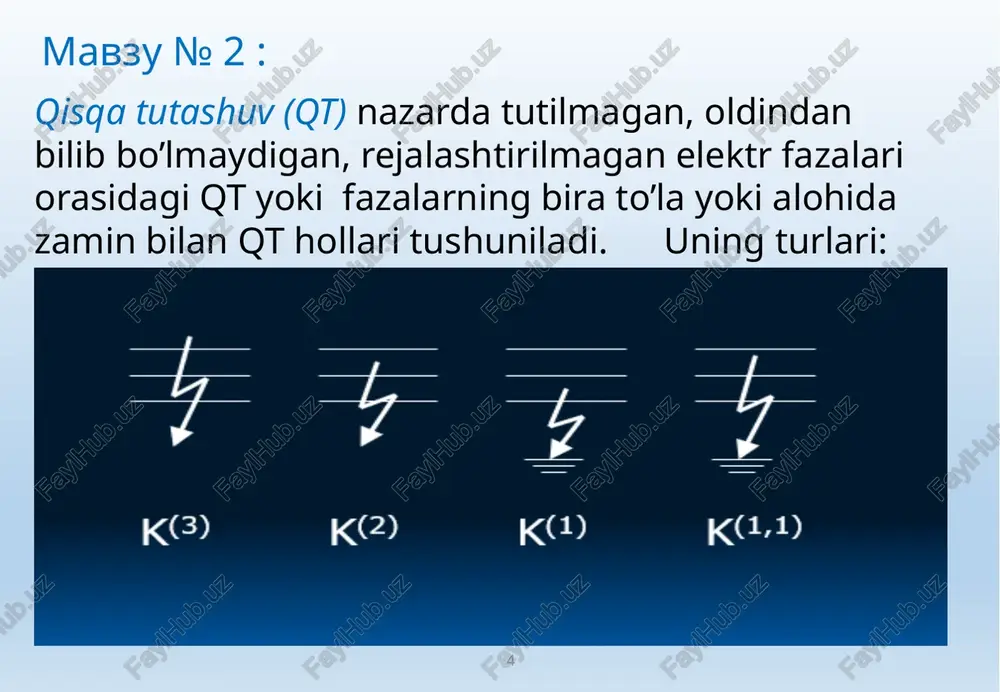

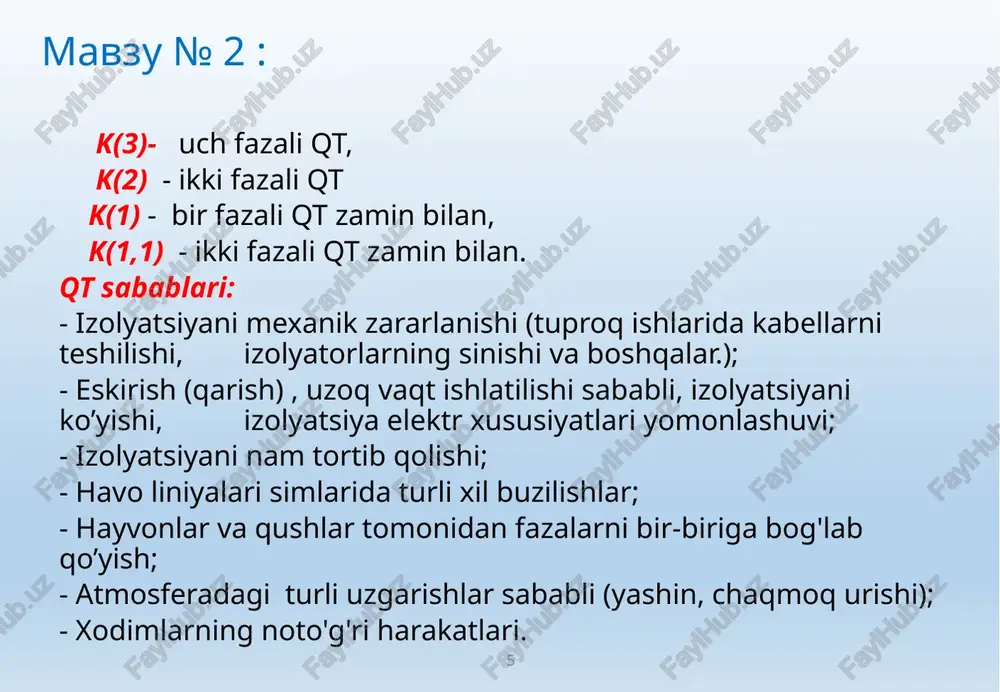

q vaqt ishlatilishi sababli, izolyatsiyani ko’yishi, izolyatsiya elektr xususiyatlari yomonlashuvi; - izolyatsiyani nam tortib qolishi; - havo liniyalari simlarida turli xil buzilishlar; - hayvonlar va qushlar tomonidan fazalarni bir-biriga bog'lab qo’yish; - atmosferadagi turli uzgarishlar sababli (yashin, chaqmoq urishi); - xodimlarning noto'g'ri harakatlari. 5 mavzu № 2 : qisqa tutashuv – sodir bo’lgan rejimga qarab ikki turga bo’linadi; 1- simmetrik k(3), simmetrik qt sharoitida barcha fazalarda regim va sistema parametrlari bir xil sharotda bo’ladi, yani ularga ta’sir etuvchi elektromagnit kuchlar bir xil ta’sir etadi. 2- nosimmetrik k(2) , k(1) , k(1,1), no-simmetrik qt sharoitida barcha fazalarda regim va sistema parametrlari har xil sharotda bo’ladi, yani ularga ta’sir etuvchi elektromagnit kuchlar har xil ta’sir etadi. endi almashtirish sxemalari to'g'risida ma'lumotlarni ko'rib chiqamiz: elektr sistemalari va elementlaridagi elektromexanik o'tkinchi jarayonlarni ifodalovchi differentsial va algebraik tenglamalar sistemasi quyidagi ko'rinishda bo'ladi: (1) 6 mavzu № 2 : - bu erda xj – sistemaning holat …

3 / 20

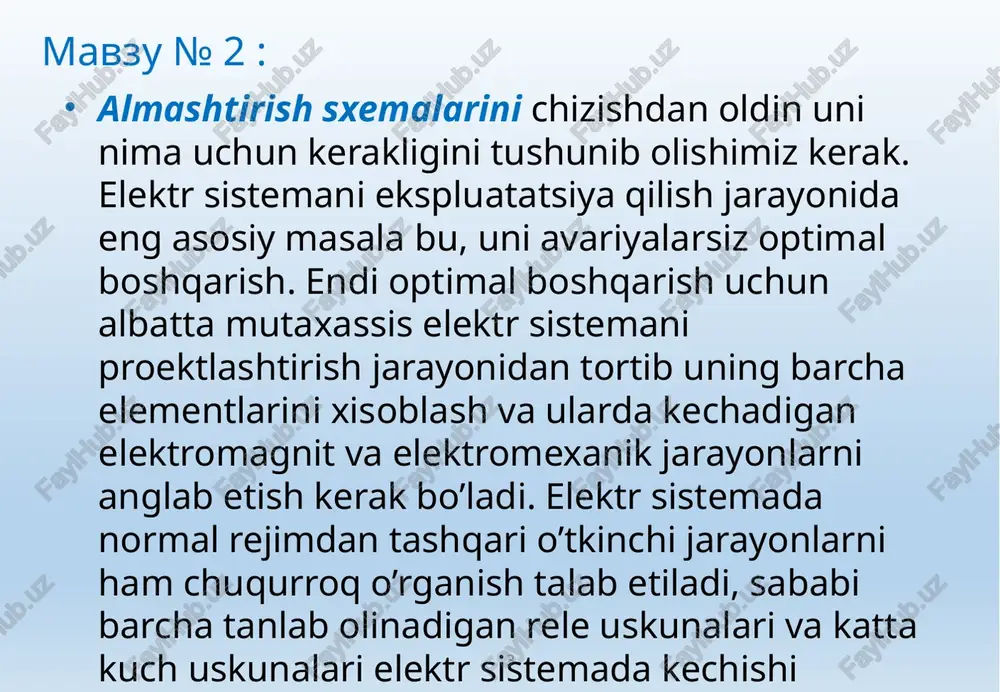

ir. 7 mavzu № 2 : - lekin shunga qaramasdan mutaxassis avvalo sistemani xolati va unda mumkin bo'lgan jarayonlarga sifat nuqtai nazaridan baho berishi lozim. bundan tashqari ushbu tenglamalarni to'la to'kis echish umuman mumkin emas. shuning uchun masalalarni echishni soddalashtirish va ularning zururiy va konkret echimlarini topish maqsadga movofiqdir. - murakkab tenglamalar asosida tadqiq etiluvchi jarayonlarni soddalashtirish va engillashtirishning vositalaridan biri almashtirish sxemalarini qo'llashdir. sistemaning almashtirish sxemasi elementlarining alohida almashtirish sxemalari asosida quriladi. sistema elementlarining almashtirish sxemalari unda kechayotgan energetik jarayonlarni ifodalaydi. almashtirish sxemalari ixtiyoriy vaqt momenti uchun to'g'ridir (masalan, eulning zanjirsimon almashtirish sxemasi) yoki tadqiq etilayotgan jarayonni xarakterli momentlarini (masalan, generatorni o'tkinchi yoki o'ta tez o'tkinchi qarshilik sifatida almashtirish) ko'rsatadi. elektromexanik o'tkinchi jarayonlarni o'rganishda elektr sistemalarining asosiy elementlarini ifodalovchi almashtirish sxemalari bilan tanishamiz. 8 mavzu № 2 : elektr uzatish liniyalari. o'tkinchi jarayonlarni tadqiq etish mobaynida o'zgaruvchan tok eullari t yoki p - simon almashtirish sxemalari bilan ifodalanadi (1. …

4 / 20

tkazuvchanligi g0 aktiv quvvat isrofining ikkita tashkil etuvchisi – tojli razryaddagi va izolyatorlar orqali oqib ketuvchi tokka mos keluvchi tashkil etuvchilarini xarakterlaydi. kuchlanishi 220 kvgacha bo'lgan eulda g0 hisobga olinmaydi, kuchlanish u - 330 kv bo'lgan eullarda ushbu isroflar hisobga olinishi shart. 10 mavzu № 2 : eulning uzunligi 300-1000 km dan ortganda kompleks to'g'rilash koeffitsientalarini kiritish lozim. bunda sig'imli o'tkazuvchanlik bc - fazalar orasidagi sig'imni hisobga oladigan kattalik, fazalar va er o'rtasida va butun uch fazali liniyaning zaryad quvvatini ishlab chiqarishni aks ettiradi; 11 mavzu № 2 : liniyaning aktiv o'tkazuvchanligi g – faza va er o’rtasidagi aktiv o’tkazuvchanlikni ifodalaydi; transformatorlar. transformatorlar turli almashtirish sxemalari bilan tasvirlanishi mumkin. masalan, ikki chulg'amli transformatorning g – simon almashtirish sxemasi quyidagicha tasvirlanadi: rasm.-2. 12 mavzu № 2 : transformator qarshiliklarini hisoblash formulalarida quyidagi belgilashlar va o'lchamlar qabul qilingan: uchala fazadagi quvvat isrofi, salt rejimdagi quvvat isrofi, nominal kuchlanish, nominal quvvat, salt ishlash …

5 / 20

emasi 5- rasmdagi ko'rinishda ifodalanadi: rasm -5. 16 mavzu № 2 : bu erda xffd, xl – qo'zg'atish va stator chulg'amlari mos keluvchi sochilish induktiv qarshiliklari; xafd – stator va rotor konturlari orasidagi o'zaro induktsiya qarshiligi (bazi hollarda uni xad ko'rinishida belgilaydi); rl, rf – mos ravishda stator va qo'zg'atish chulg'amlari aktiv qarshiliklari; s – sinxron generator rotorining stator maydoniga nisbatan, o'tkinchi jarayon paytida paydo bo'luvchi, sirpanishi. turg'un holatlar uchun generatorning almashtirish sxemasi odatda, 6 - rasmda tasvirlangan ko'rinishda bo'ladi. rasm -6. 17 mavzu № 2 : tokni chegaralovchi reaktorlarning modellari va kompensatsiyalovchi qurilmalar: birlik reaktor: birlik reaktorlarning nominal qarshiliklari spravochniklarda berilgan ma'lumotnomalarda xr (om) kurinishda beriladi. aktiv qarshilik (rr= 0) bo'lgani sabab e'tiborga olinmaydi. rasm-7 ikkilik reaktor:tokni cheklovchi ikkilangan reaktorning almashtirish sxemasi uch nurli yulduz kurinishida bo'ladi. rasm -8 18 mavzu № 2 : nurning 1 -qisqich tomondan induktiv qarshiligi (ya'ni, energiya manbai tomoniga qaragan qisqich) qo’yidagi formula bilan …
