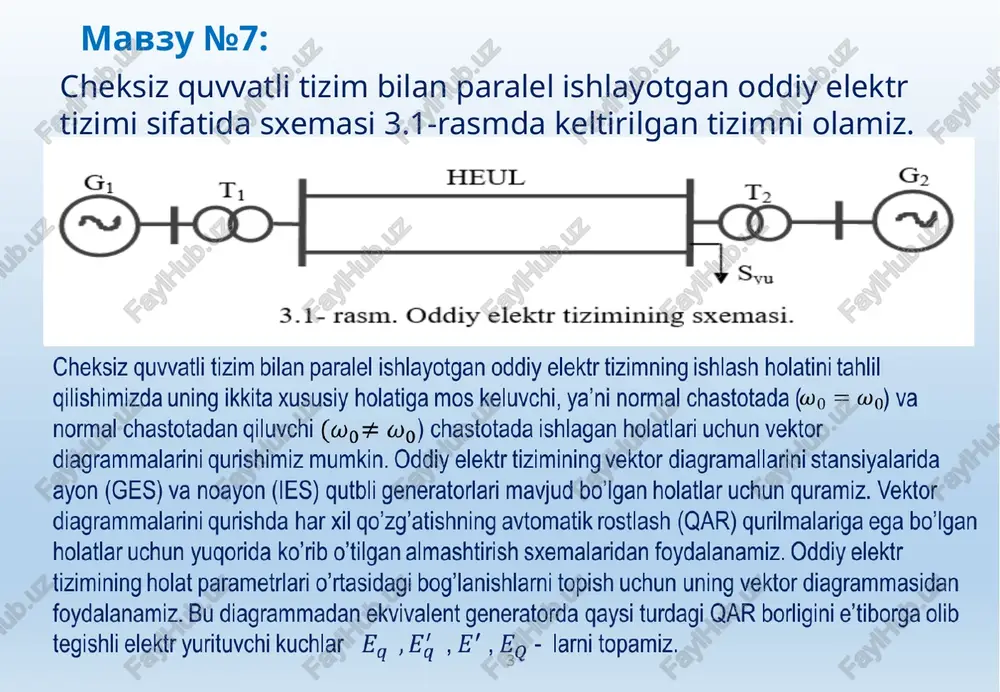

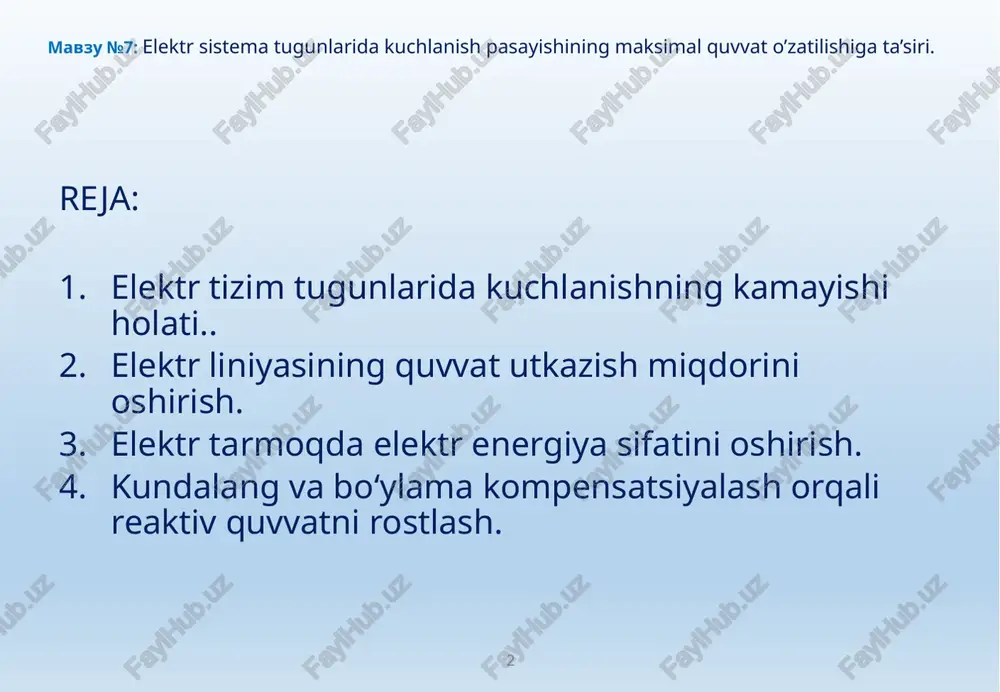

kontrakt na stroitelstvo ob'ektov sbora i podgotovki gaza v ramkax proekta gissar qarshi muhandislik iqtisodiyot instituti 1 ma'ruza №7. “elektrenergetika” kafedrasi katta o'qituvchisi safarov xoliyor sayyid safarovich mavzu №7: elektr sistema tugunlarida kuchlanish pasayishining maksimal quvvat o’zatilishiga ta’siri. reja: elektr tizim tugunlarida kuchlanishning kamayishi holati.. elektr liniyasining quvvat utkazish miqdorini oshirish. elektr tarmoqda elektr energiya sifatini oshirish. kundalang va bo‘ylama kompensatsiyalash orqali reaktiv quvvatni rostlash. 2 mavzu №7: 3 cheksiz quvvatli tizim bilan paralel ishlayotgan oddiy elektr tizimi sifatida sxemasi 3.1-rasmda keltirilgan tizimni olamiz. cheksiz quvvatli tizim bilan paralel ishlayotgan oddiy elektr tizimning ishlash holatini tahlil qilishimizda uning ikkita xususiy holatiga mos keluvchi, ya’ni normal chastotada ( ) va normal chastotadan qiluvchi ) chastotada ishlagan holatlari uchun vektor diagrammalarini qurishimiz mumkin. oddiy elektr tizimining vektor diagramallarini stansiyalarida ayon (ges) va noayon (ies) qutbli generatorlari mavjud bo’lgan holatlar uchun quramiz. vektor diagrammalarini qurishda har xil qo’zg’atishning avtomatik rostlash (qar) qurilmalariga ega …

2 / 24

’lmagan holatdagiga nisbatan kamrok va uzatilayotgan aktiv kuvvatning haqiqiy chegarasini yukoriroq bo’lishiga erishiladi. natijada u aktiv quvvatni haqiqiy uzatish chegarasiga burchakning 90 gradus dan katta bo’lgan qiymatida erishishga va uning ideal chegarasiga yaqinlashishiga olib keladi. burchakning 90gradusdan quvvatning haqiqiy uzatish chegarasigacha bo’lgan sohasi, ya’ni 90÷δ2 va 90÷δ3 oraliqlar tizimning sun’iy turg’unlik sohasi deyiladi (3.7- rasm). mavzu №7: 8 mavzu №7: 9 mavzu №7: 10 mavzu №7: 11 mavzu №7: 12 mavzu №7: 13 mavzu №7: 14 mavzu №7: 15 mavzu №7: 16 mavzu №7: 17 mavzu №7: 18 mavzu №7: 19 mavzu №7: 20 mavzu №7: 21 mavzu №7: 22 mavzu №7: 23 mavzu №7: e'tiboringiz uchun rahmat 24 image3.jpeg image4.png image5.png image6.png image7.emf image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.jpeg image17.jpeg image18.png image19.jpeg image20.jpeg image21.jpeg image22.png image23.png image24.png image25.png image26.png image27.png image28.png image1.jpg 3.1- rasm. oddiy elektr tizimining sxemasi. cheksiz quwvatli tizim bilan paralel ishlayotgan oddiy elektr …

3 / 24

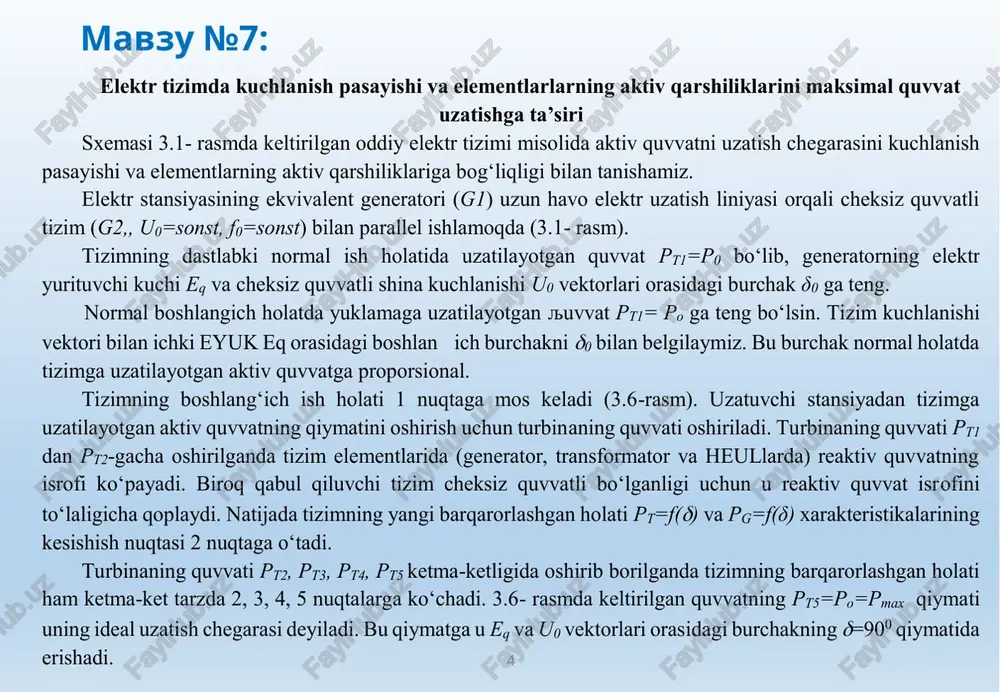

tizimda kuchlanish pasayishi va elementlarlarning aktiv qarshiliklarini maksimal quvvat uzatishga ta’siri sxemasi 3.1- rasmda keltirilgan oddiy elektr tizimi misolida aktiv quvvatni uzatish chegarasini kuchlanish pasayishi va elementlarning aktiv qarshiliklariga bog‘liqligi bilan tanishamiz. elektr stansiyasining ekvivalent generatori ( g1) uzun havo elektr uzatish liniyasi orqali cheksiz quvvatli tizim (g2,, u 0 =sonst, f 0 =sonst) bilan parallel ishlamoqda (3.1 - rasm). tizimning dastlabki normal ish holatida uzatilayotgan quvvat p t1 =p 0 bo‘lib, generatorning elektr yurituvchi kuchi e q va cheksiz quvvatli shina kuchlanishi u 0 vektorlari orasidagi burchak δ 0 ga teng. normal boshlangich holatda yuklamaga uzatilayotgan љuvvat p t1 = p o ga teng bo‘lsin. tizim kuchlanishi vektori bilan ichki eyuk eq orasidagi boshlan�ich burchakni  0 bilan belgilaymiz. bu burchak normal holatda tizimga uzatilayotgan aktiv quvvatga proporsional. tizimning boshlang‘ich ish holati 1 nuqtaga mos keladi (3.6 -rasm). uzatuvchi stansiyadan tizimga uzatilayotgan aktiv quvvatning qiymatini oshirish uchun turbin aning …

4 / 24

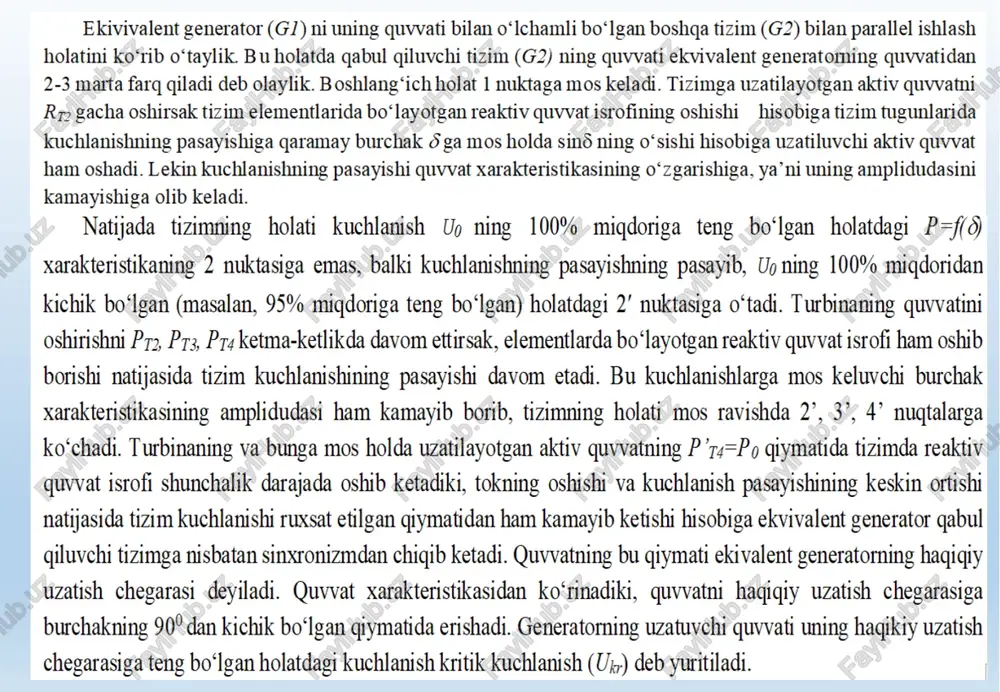

‘rib o‘taylik. bu holatda qabul qiluvchi tizim (g2) ning quvvati ekvivalent generatoming quvvatidan 2-3 marta farq qiladi deb olaylik. b oshlang‘ich holat 1 nuktaga mos keladi. tizimga uzatilayotgan aktiv quvvatni rr gacha oshirsak tizim elementlarida bo‘layotgan reaktiv quvvat isrofining oshishi hisobiga tizim tugunlarida kuchlanishning pasayishiga qaramay burchak 6 ga mos holda sin6 ning o‘sishi hisobiga uzatiluvchi aktiv quvvat ham oshadi. lekin kuchlanishning pasayishi quvvat xarakteristikasining o‘zgarishiga, ya’ni uning amplidudasini kamayishiga olib keladi. natyada tizimnmg holati kuchlanish up ning 100% miqdoriga teng bo‘lgan holatdagi p=//o) xarakteristikaning 2 nuktasiga emas, balki kuchlanishning pasayishning pasayib, uo ning 100% miqdoridan kichik bo‘lgan (masalan, 95% miqdoriga teng bo‘lgan) holatdagi 2’ nuktasiga o‘tadi. turbinaning quvvatini oshirishni p72, p73, pry ketma-ketlikda davom ettirsak, elementlarda bo‘layotgan reaktiv quvvat isrofi ham oshib borishi natijasida tizim kuchlanishining pasayishi davom etadi. bu kuchlanishlarga mos keluvchi burchak xarakteristikasining amplidudasi ham kamayib borib, tizimning holati mos ravishda 2’, 3’, 4’ nugtalarga ko‘chadi. turbinaning …

5 / 24

siri. @ 8 31 90° 8» 83 rape 8 3.7- rasm. elektr tizimining quvvat uzatish chegarasiga qarning ta’siri. elektr tizimida aktiv kuvvatning haqiqiy uzatish chegarasini hisoblash uchun uning almashtirish sxemasini 3.8-4,a- rasmdagi ko’rinishda tuzib olamiz. hamma qarshiliklami o’zgarmas va tizimning holatiga bog’ liq emas deb olamiz. bu yerda qabul qilinadigan asosiy faraz yuklamalaming qarshiligini o’zgarmas deb olinishidir (zy=sonst). bu faraz aktiv quvvatni haqiqiy uzatish chegarasini hisoblash uchun ustma-ust qo’yish usulini qo’llash imkonini beradi (3.8,b,v- rasmlar). zo un, zb z z ea*—l_t la}—*ea ewa tle cs=0 = — h bh x zs eqi=0 80 3.8- rasm. oddiy elektr tizimining almashtirish sxemalari va kuchlanishlari vektor diagrammasi. bu yerda zi, z:- mos holda birinchi va ikkinchi konturning to’la qarshiliklari; zs - yuklamaning to’la qarshiligi zn t6505 qurtjsingu)/sy agar toklaming musbat yunalishini generatordan yuklamaga tomon yo"nalgan deb qabul qilsak quyidagi tengliklarni hosil qilamiz: i=in-in; b= i2-in iu =eo/zi; toa =eoolz2; in = eozi; a1 …
