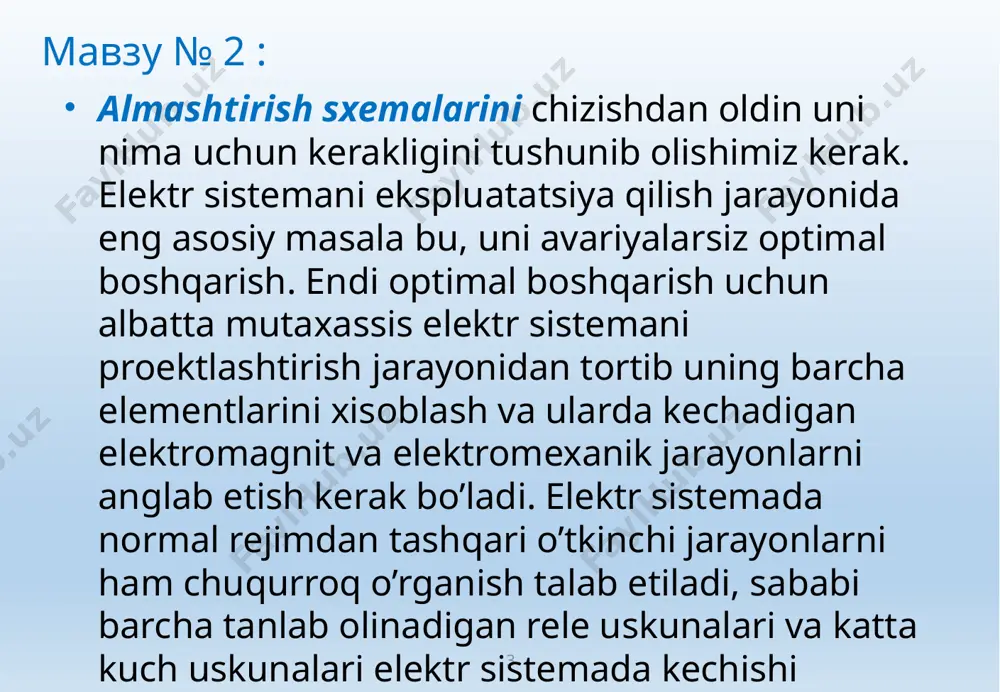

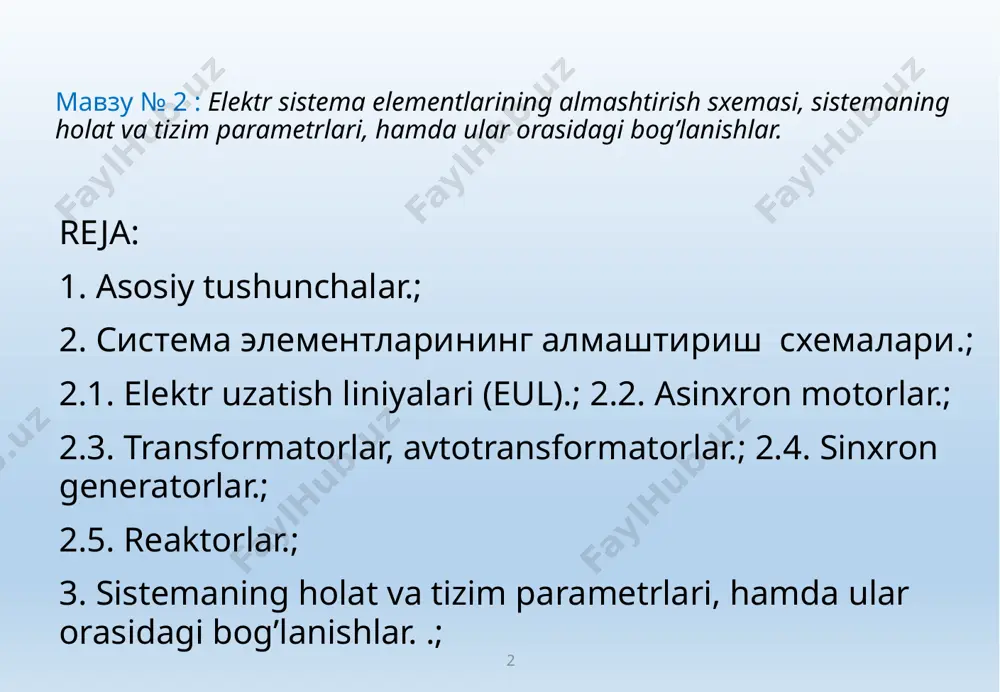

контракт на строительство объектов сбора и подготовки газа в рамках проекта гиссар қарши муҳандислик иқтисодиёт институти 1 маъруза № 2. “электрэнергетика” кафедраси катта ўқитувчиси сафаров холиёр саййид сафарович мавзу № 2 : elektr sistema elementlarining almashtirish sxemasi, sistemaning holat va tizim parametrlari, hamda ular orasidagi bog’lanishlar. reja: 1. asosiy tushunchalar.; 2. система элементларининг алмаштириш схемалари.; 2.1. elektr uzatish liniyalari (eul).; 2.2. asinxron motorlar.; 2.3. transformatorlar, avtotransformatorlar.; 2.4. sinxron generatorlar.; 2.5. reaktorlar.; 3. sistemaning holat va tizim parametrlari, hamda ular orasidagi bog’lanishlar. .; 2 мавзу № 2 : almashtirish sxemalarini chizishdan oldin uni nima uchun kerakligini tushunib olishimiz kerak. elektr sistemani ekspluatatsiya qilish jarayonida eng asosiy masala bu, uni avariyalarsiz optimal boshqarish. endi optimal boshqarish uchun albatta mutaxassis elektr sistemani proektlashtirish jarayonidan tortib uning barcha elementlarini xisoblash va ularda kechadigan elektromagnit va elektromexanik jarayonlarni anglab etish kerak bo’ladi. elektr sistemada normal rejimdan tashqari o’tkinchi jarayonlarni ham chuqurroq o’rganish talab etiladi, sababi …

2 / 20

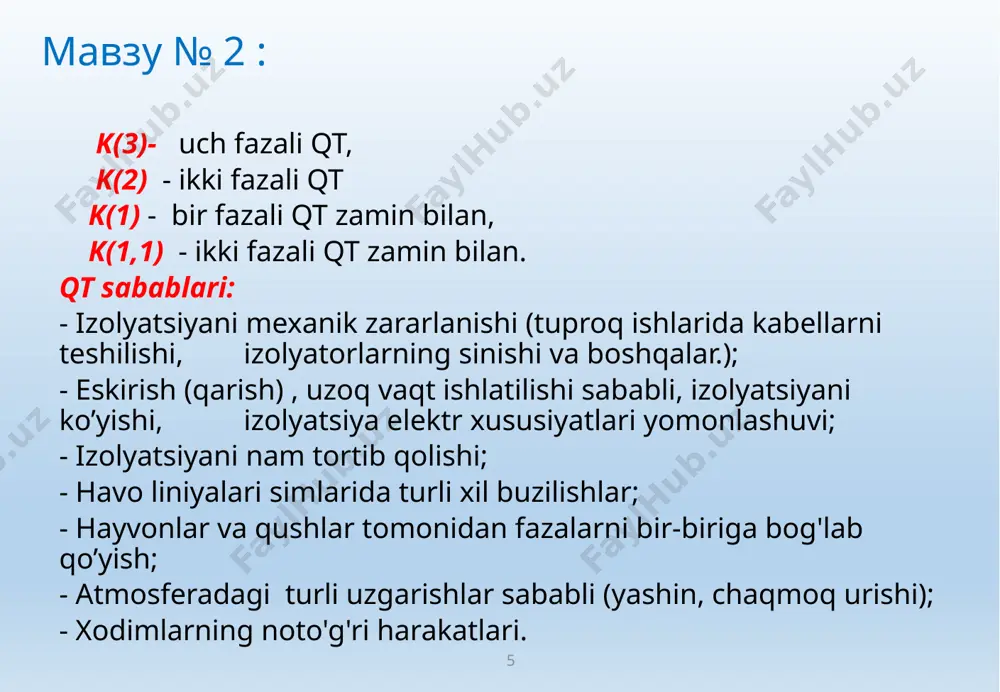

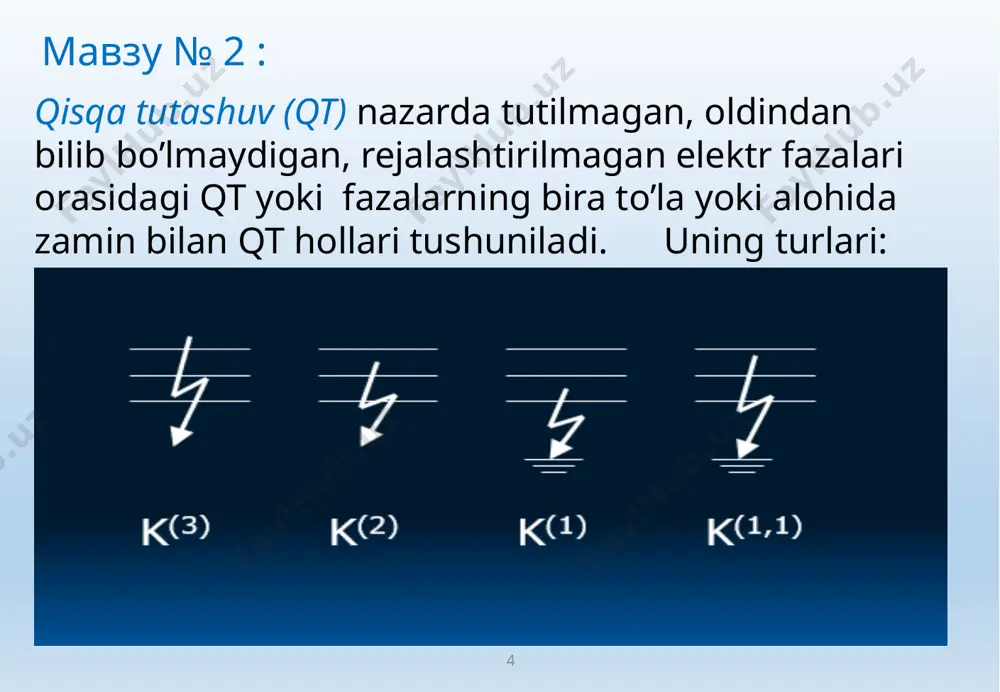

ishlatilishi sababli, izolyatsiyani ko’yishi, izolyatsiya elektr xususiyatlari yomonlashuvi; - izolyatsiyani nam tortib qolishi; - havo liniyalari simlarida turli xil buzilishlar; - hayvonlar va qushlar tomonidan fazalarni bir-biriga bog'lab qo’yish; - atmosferadagi turli uzgarishlar sababli (yashin, chaqmoq urishi); - xodimlarning noto'g'ri harakatlari. 5 мавзу № 2 : qisqa tutashuv – sodir bo’lgan rejimga qarab ikki turga bo’linadi; 1- simmetrik k(3), simmetrik qt sharoitida barcha fazalarda regim va sistema parametrlari bir xil sharotda bo’ladi, yani ularga ta’sir etuvchi elektromagnit kuchlar bir xil ta’sir etadi. 2- nosimmetrik k(2) , k(1) , k(1,1), no-simmetrik qt sharoitida barcha fazalarda regim va sistema parametrlari har xil sharotda bo’ladi, yani ularga ta’sir etuvchi elektromagnit kuchlar har xil ta’sir etadi. энди алмаштириш схемалари тўғрисида маълумотларни кўриб чиқамиз: электр системалари ва элементларидаги электромеханик ўткинчи жараёнларни ифодаловчи дифференциал ва алгебраик тенгламалар системаси қуйидаги кўринишда бўлади: (1) 6 мавзу № 2 : - бу ерда хj – системанинг ҳолат параметрлари; тj, …

3 / 20

о системани холати ва унда мумкин бўлган жараёнларга сифат нуқтаи назаридан баҳо бериши лозим. бундан ташқари ушбу тенгламаларни тўла тўкис ечиш умуман мумкин эмас. шунинг учун масалаларни ечишни соддалаштириш ва уларнинг зурурий ва конкрет ечимларини топиш мақсадга мовофиқдир. - мураккаб тенгламалар асосида тадқиқ этилувчи жараёнларни соддалаштириш ва енгиллаштиришнинг воситаларидан бири алмаштириш схемаларини қўллашдир. системанинг алмаштириш схемаси элементларининг алоҳида алмаштириш схемалари асосида қурилади. система элементларининг алмаштириш схемалари унда кечаётган энергетик жараёнларни ифодалайди. алмаштириш схемалари ихтиёрий вақт моменти учун тўғридир (масалан, эулнинг занжирсимон алмаштириш схемаси) ёки тадқиқ этилаётган жараённи характерли моментларини (масалан, генераторни ўткинчи ёки ўта тез ўткинчи қаршилик сифатида алмаштириш) кўрсатади. электромеханик ўткинчи жараёнларни ўрганишда электр системаларининг асосий элементларини ифодаловчи алмаштириш схемалари билан танишамиз. 8 мавзу № 2 : электр узатиш линиялари. ўткинчи жараёнларни тадқиқ этиш мобайнида ўзгарувчан ток эуллари т ёки п - симон алмаштириш схемалари билан ифодаланади (1. расм). 300 км гача бўлган узунликдаги линияларнинг алмаштириш схемалари параметрлари қуйидагича …

4 / 20

иши 220 квгача бўлган эулда g0 ҳисобга олинмайди, кучланиш u - 330 кв бўлган эулларда ушбу исрофлар ҳисобга олиниши шарт. 10 мавзу № 2 : эулнинг узунлиги 300-1000 км дан ортганда комплекс тўғрилаш коэффициенталарини киритиш лозим. бунда sig'imli o'tkazuvchanlik bc - fazalar orasidagi sig'imni hisobga oladigan kattalik, fazalar va er o'rtasida va butun uch fazali liniyaning zaryad quvvatini ishlab chiqarishni aks ettiradi; 11 мавзу № 2 : liniyaning aktiv o'tkazuvchanligi g – faza va er o’rtasidagi aktiv o’tkazuvchanlikni ifodalaydi; трансформаторлар. трансформаторлар турли алмаштириш схемалари билан тасвирланиши мумкин. масалан, икки чулғамли трансформаторнинг г – симон алмаштириш схемаси қуйидагича тасвирланади: расм.-2. 12 мавзу № 2 : трансформатор қаршиликларини ҳисоблаш формулаларида қуйидаги белгилашлар ва ўлчамлар қабул қилинган: учала фазадаги қувват исрофи, салт режимдаги қувват исрофи, номинал кучланиш, номинал қувват, салт ишлаш режими токи, қисқа туташув кучланиши, мос равишда –тўла, актив ва реактив қаршиликлар, мос равишда актив ва реактив утказувчанликлар. 13 мавзу № 2 …

5 / 20

гилайди); rl, rf – мос равишда статор ва қўзғатиш чулғамлари актив қаршиликлари; s – синхрон генератор роторининг статор майдонига нисбатан, ўткинчи жараён пайтида пайдо бўлувчи, сирпаниши. турғун ҳолатлар учун генераторнинг алмаштириш схемаси одатда, 6 - расмда тасвирланган кўринишда бўлади. расм -6. 17 мавзу № 2 : токни чегараловчи реакторларнинг моделлари ва компенсацияловчи қурилмалар: бирлик реактор: бирлик реакторларнинг nominal қаршиликлари справочникларда берилган маълумотномаларда хр (ом) куринишда берилади. актив қаршилик (rр= 0) бўлгани сабаб эътиборга олинмайди. расм-7 иккилик реактор:токни чекловчи иккиланган реакторнинг алмаштириш схемаси уч нурли юлдуз куринишида бўлади. расм -8 18 мавзу № 2 : nurning 1 -qisqich tomondan induktiv qarshiligi (ya'ni, energiya manbai tomoniga qaragan qisqich) qo’yidagi formula bilan aniqlanadi. bu erda ksv - reaktor tarmoqlari orasidagi bog'lanish koeffitsienti, xp - reaktorning nominal induktiv reaktivligi (ya'ni, boshqa tarmoqda oqim bo'lmaganda reaktorning bir tarmog'ining qarshiligi), (om). ekvivalent zanjirning boshqa ikkita nurlarining induktiv qarshiligi bir xil va quyidagi formula bo'yicha aniqlanadi; 19 …
