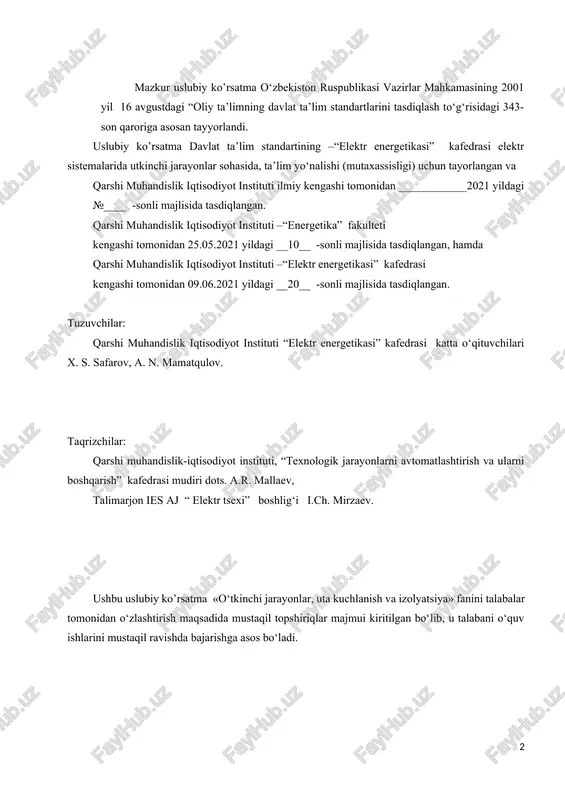

o‘zbekiston respublikasi oliy va o‘rta maxsus ta’lim vazirligi qarshi muhandislik-iqtisodiyot instituti «elektr energetikaci» kafedrasi «o‘tkinchi jarayonlar, o‘ta kuchlanish va izolyatsiya» fanidan amaliy mashg’ulotlarni bajarish bo’yicha uslubiy ko’rsatma. fan sohasi: ta’lim. yo‘nalishlari, bakalavriat: texnologik. 2022 y. mazkur uslubiy ko’rsatma o‘zbekiston ruspublikasi vazirlar mahkamasining 2001 yil 16 avgustdagi “oliy ta’limning davlat ta’lim standartlarini tasdiqlash to‘g‘risidagi 343-son qaroriga asosan tayyorlandi. uslubiy ko’rsatma davlat ta’lim standartining –“elektr energetikasi” kafedrasi elektr sistemalarida utkinchi jarayonlar sohasida, ta’lim yo‘nalishi (mutaxassisligi) uchun tayorlangan va qarshi muhandislik iqtisodiyot instituti ilmiy kengashi tomonidan ____________2021 yildagi №____ -sonli majlisida tasdiqlangan. qarshi muhandislik iqtisodiyot instituti –“energetika” fakulteti kengashi tomonidan 25.05.2021 yildagi __10__ -sonli majlisida tasdiqlangan, hamda qarshi muhandislik iqtisodiyot instituti –“elektr energetikasi” kafedrasi kengashi tomonidan 09.06.2021 yildagi __20__ -sonli majlisida tasdiqlangan. tuzuvchilar: qarshi muhandislik iqtisodiyot instituti “elektr energetikasi” kafedrasi katta o‘qituvchilari x. s. safarov, a. n. mamatqulov. taqrizchilar: qarshi muhandislik-iqtisodiyot instituti, “texnologik jarayonlarni avtomatlashtirish va ularni boshqarish” kafedrasi mudiri dots. a.r. mallaev, …
2 / 84

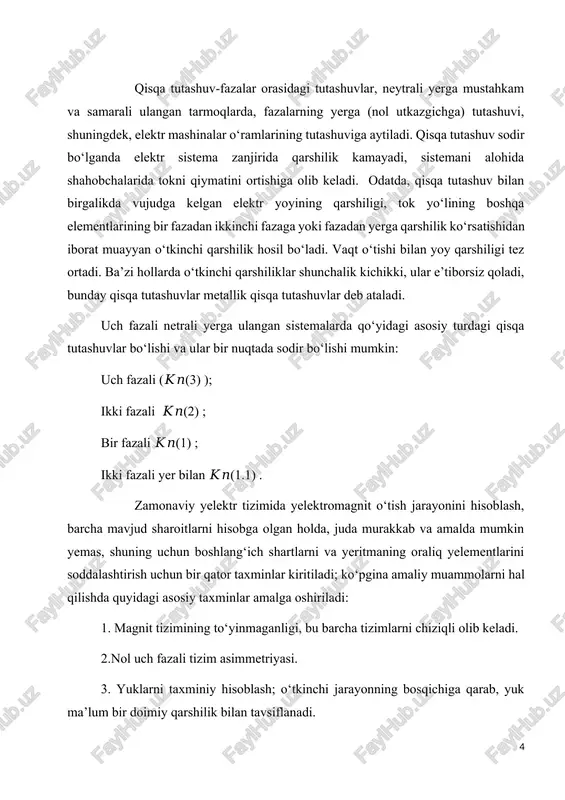

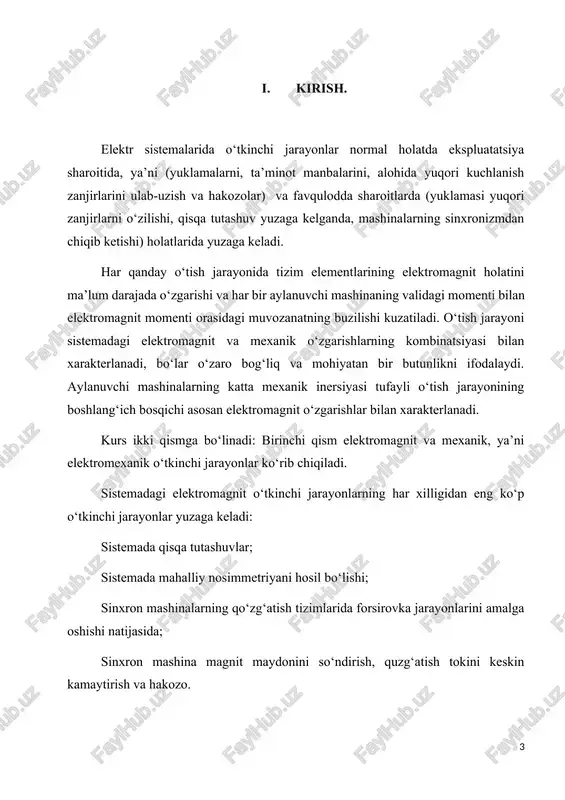

arni o‘zilishi, qisqa tutashuv yuzaga kelganda, mashinalarning sinxronizmdan chiqib ketishi) holatlarida yuzaga keladi. har qanday o‘tish jarayonida tizim elementlarining elektromagnit holatini ma’lum darajada o‘zgarishi va har bir aylanuvchi mashinaning validagi momenti bilan elektromagnit momenti orasidagi muvozanatning buzilishi kuzatiladi. o‘tish jarayoni sistemadagi elektromagnit va mexanik o‘zgarishlarning kombinatsiyasi bilan xarakterlanadi, bo‘lar o‘zaro bog‘liq va mohiyatan bir butunlikni ifodalaydi. aylanuvchi mashinalarning katta mexanik inersiyasi tufayli o‘tish jarayonining boshlang‘ich bosqichi asosan elektromagnit o‘zgarishlar bilan xarakterlanadi. kurs ikki qismga bo‘linadi: birinchi qism elektromagnit va mexanik, ya’ni elektromexanik o‘tkinchi jarayonlar ko‘rib chiqiladi. sistemadagi elektromagnit o‘tkinchi jarayonlarning har xilligidan eng ko‘p o‘tkinchi jarayonlar yuzaga keladi: sistemada qisqa tutashuvlar; sistemada mahalliy nosimmetriyani hosil bo‘lishi; sinxron mashinalarning qo‘zg‘atish tizimlarida forsirovka jarayonlarini amalga oshishi natijasida; sinxron mashina magnit maydonini so‘ndirish, quzg‘atish tokini keskin kamaytirish va hakozo. qisqa tutashuv-fazalar orasidagi tutashuvlar, neytrali yerga mustahkam va samarali ulangan tarmoqlarda, fazalarning yerga (nol utkazgichga) tutashuvi, shuningdek, elektr mashinalar o‘ramlarining tutashuviga aytiladi. qisqa tutashuv …
3 / 84

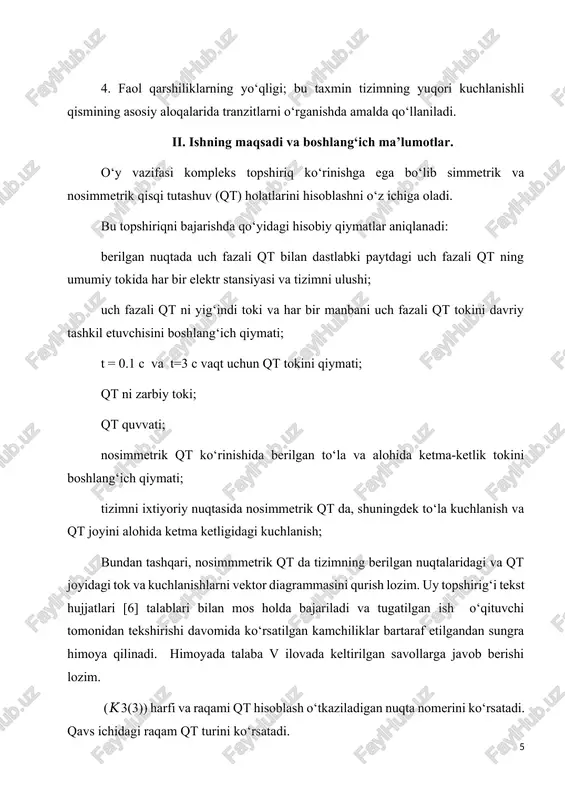

li yerga ulangan sistemalarda qo‘yidagi asosiy turdagi qisqa tutashuvlar bo‘lishi va ular bir nuqtada sodir bo‘lishi mumkin: uch fazali (𝐾𝑛(3) ); ikki fazali 𝐾𝑛(2) ; bir fazali 𝐾𝑛(1) ; ikki fazali yer bilan 𝐾𝑛(1.1) . zamonaviy yelektr tizimida yelektromagnit o‘tish jarayonini hisoblash, barcha mavjud sharoitlarni hisobga olgan holda, juda murakkab va amalda mumkin yemas, shuning uchun boshlang‘ich shartlarni va yeritmaning oraliq yelementlarini soddalashtirish uchun bir qator taxminlar kiritiladi; ko‘pgina amaliy muammolarni hal qilishda quyidagi asosiy taxminlar amalga oshiriladi: 1. magnit tizimining to‘yinmaganligi, bu barcha tizimlarni chiziqli olib keladi. 2.nol uch fazali tizim asimmetriyasi. 3. yuklarni taxminiy hisoblash; o‘tkinchi jarayonning bosqichiga qarab, yuk ma’lum bir doimiy qarshilik bilan tavsiflanadi. 4. faol qarshiliklarning yo‘qligi; bu taxmin tizimning yuqori kuchlanishli qismining asosiy aloqalarida tranzitlarni o‘rganishda amalda qo‘llaniladi. ii. ishning maqsadi va boshlang‘ich ma’lumotlar. o‘y vazifasi kompleks topshiriq ko‘rinishga ega bo‘lib simmetrik va nosimmetrik qisqi tutashuv (qt) holatlarini hisoblashni o‘z ichiga oladi. bu topshiriqni …
4 / 84
ajariladi va tugatilgan ish o‘qituvchi tomonidan tekshirishi davomida ko‘rsatilgan kamchiliklar bartaraf etilgandan sungra himoya qilinadi. himoyada talaba v ilovada keltirilgan savollarga javob berishi lozim. (𝐾3(3)) harfi va raqami qt hisoblash o‘tkaziladigan nuqta nomerini ko‘rsatadi. qavs ichidagi raqam qt turini ko‘rsatadi. (1)- bir fazali qt; (2)– ikki fazali qt; (3)– uch fazali qt; (1,1)- ikki fazali yer bilan qt. topshiriqda berilgan sxemani bitta nuqtasida simmetrik va nosimmetrik qt ni hisoblash qaraladi. hisoblash uchun dastlabki ma’lumotlar qo‘yida keltirilgan. hisoblashlarni bajarishda barcha generatorlar qar qurilmasi va dempfer chulg‘ami bilan ta’minlangan. stansiyaning barcha bloklari uchun blokli sxemalar neytrali yerga ulangan, ulanish sxemalari barchasi uchun bir xil. rasm-1. elektr tizim bog‘lanish sxemasi. zarbiy koeffitsiyentni aniqlashda tizimni aktiv qarshiligini nolga teng deb qabul qilamiz. k1, k6 qisqa tutashuv nuqtalari liniya o‘rtasida mos holda joylashgan. generatorlarning parametrlari va sistemaning q.t. quvvati tablitsa № 1 var. № generator rnom (mvt) cosϕ unom (kv) (nisb.b) (nisb.b) (mva) (kv) № …
5 / 84
- 11 - t-3 tdts 200000/220 200 242 - 13.8 - 11 - t-4 trdns 63000/35 63 36.75 - 10.5 - 12.7 - t-5 trdns 63000/35 63 36.75 - 10.5 - 12.7 - № 2 at-1, atdtstn-250000/500/220 250 500 242 38.5 10.5 27.5 17 t-1,2 tdts-125000/220 125 242 - 10.5 - 11 - t-3 tdts 200000/220 250 242 - 13.8 - 11 - t-4 trdns 63000/35 63 36.75 - 10.5 - 12.7 - t-5 trdns 63000/35 63 36.75 - 10.5 - 12.7 - № 3 at-1, atdtstn-250000/500/220 250 500 242 38.5 10.5 27.5 17 t-1,2 tdts-125000/220 125 242 - 10.5 - 11 - t-3 tdts 200000/220 200 242 - 13.8 - 11 - t-4 trdns 63000/35 63 36.75 - 10.5 - 12.7 - t-5 trdns 63000/35 63 36.75 - 10.5 - 12.7 - liniyalar uzunligi va yuklamalarning quvvti, nosimmetrik q.t. turi va vaqti. tablitsa №3 var. № l-1 l-2 l-3 …
