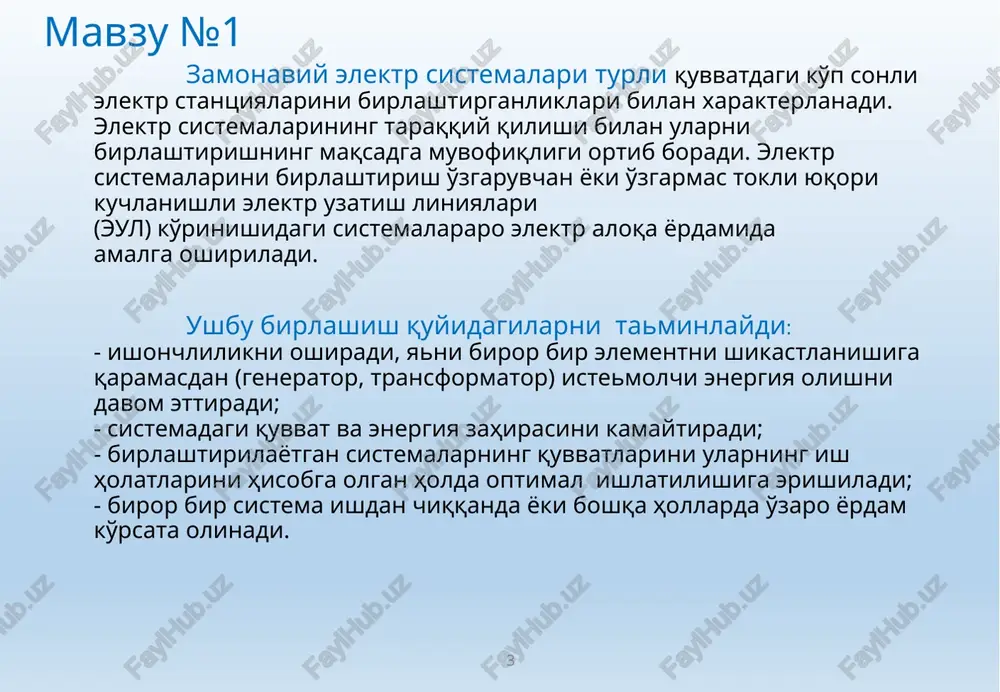

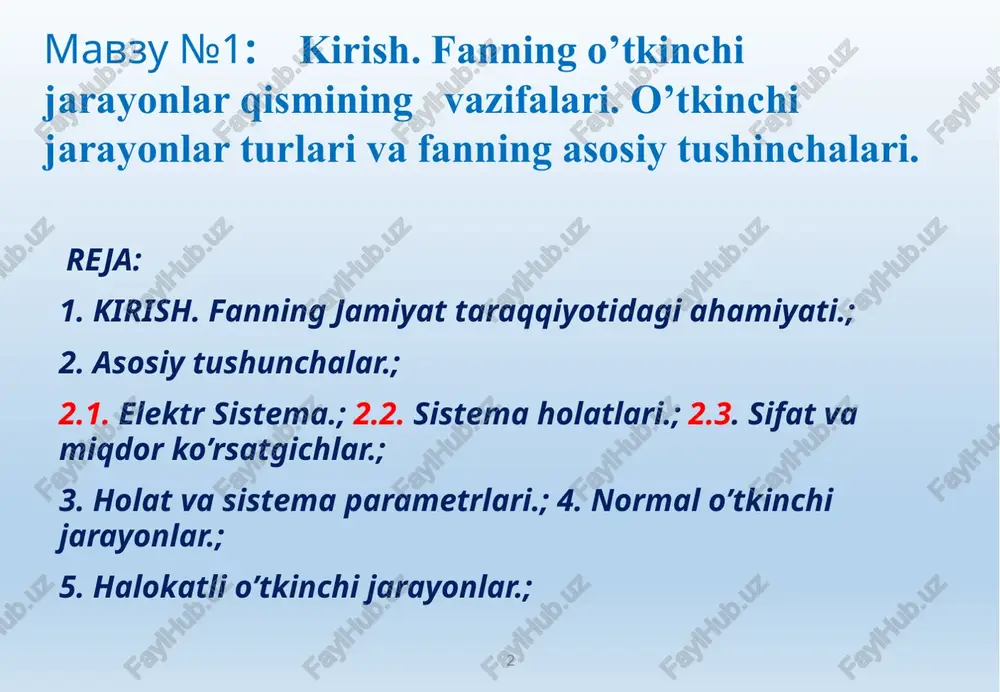

kontrakt na stroitelstvo ob'ektov sbora i podgotovki gaza v ramkax proekta gissar qarshi muhandislik iqtisodiyot instituti 1 ma'ruza №1. “elektrenergetika” kafedrasi katta o'qituvchisi safarov xoliyor sayyid safarovich mavzu №1: kirish. fanning o’tkinchi jarayonlar qismining vazifalari. o’tkinchi jarayonlar turlari va fanning asosiy tushinchalari. reja: 1. kirish. fanning jamiyat taraqqiyotidagi ahamiyati.; 2. asosiy tushunchalar.; 2.1. elektr sistema.; 2.2. sistema holatlari.; 2.3. sifat va miqdor ko’rsatgichlar.; 3. holat va sistema parametrlari.; 4. normal o’tkinchi jarayonlar.; 5. halokatli o’tkinchi jarayonlar.; 2 mavzu №1 zamonaviy elektr sistemalari turli quvvatdagi ko'p sonli elektr stantsiyalarini birlashtirganliklari bilan xarakterlanadi. elektr sistemalarining taraqqiy qilishi bilan ularni birlashtirishning maqsadga muvofiqligi ortib boradi. elektr sistemalarini birlashtirish o'zgaruvchan yoki o'zgarmas tokli yuqori kuchlanishli elektr uzatish liniyalari (eul) ko'rinishidagi sistemalararo elektr aloqa yordamida amalga oshiriladi. ushbu birlashish quyidagilarni taminlaydi: - ishonchlilikni oshiradi, yani biror bir elementni shikastlanishiga qaramasdan (generator, transformator) istemolchi energiya olishni davom ettiradi; - sistemadagi quvvat va energiya zahirasini kamaytiradi; - …

2 / 24

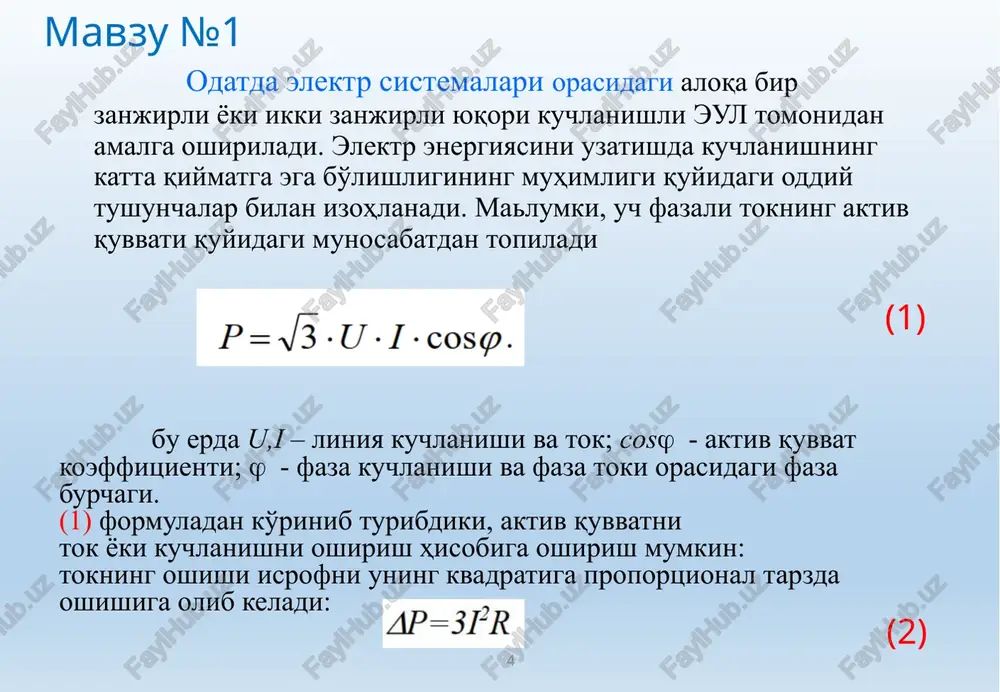

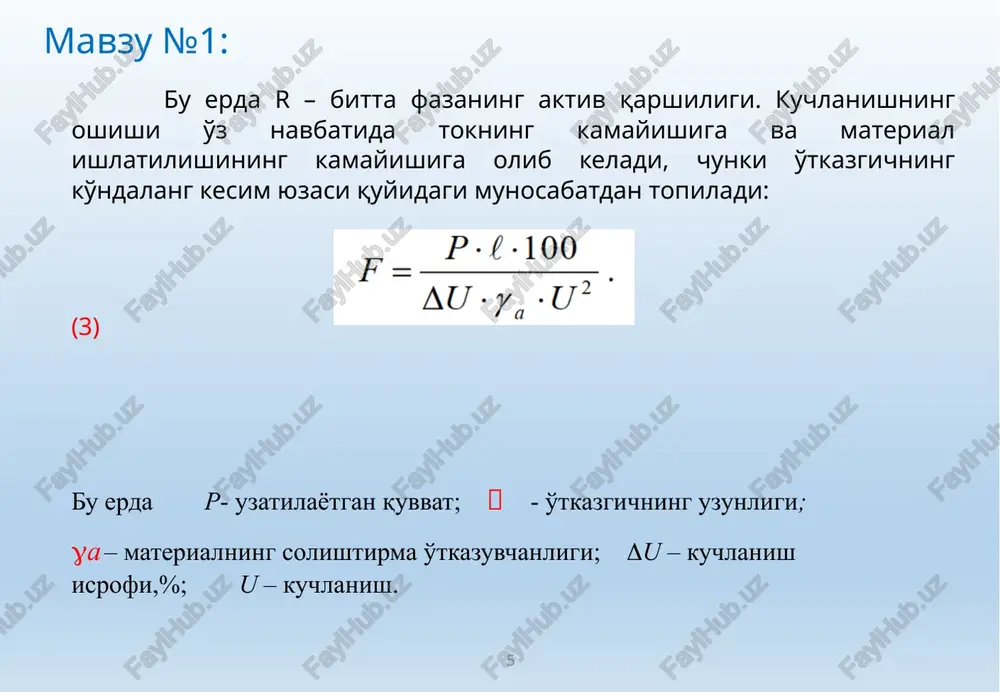

aza burchagi. (1) formuladan ko'rinib turibdiki, aktiv quvvatni tok yoki kuchlanishni oshirish hisobiga oshirish mumkin: tokning oshishi isrofni uning kvadratiga proportsional tarzda oshishiga olib keladi: (2) 4 mavzu №1: bu erda r – bitta fazaning aktiv qarshiligi. kuchlanishning oshishi o'z navbatida tokning kamayishiga va material ishlatilishining kamayishiga olib keladi, chunki o'tkazgichning ko'ndalang kesim yuzasi quyidagi munosabatdan topiladi: (3) bu erda p- uzatilayotgan quvvat;  - o'tkazgichning uzunligi; a – materialning solishtirma o'tkazuvchanligi; u – kuchlanish isrofi,%; u – kuchlanish. 5 mavzu №1: tutashtiruvchi liniyalarning o'tkazish qobiliyati birinchi navbatda elektr sistemalari va elektr stantsiyalari sinxron generatorlarining parallel ishlashlarining turg'unlik sharti bilan belgilanadi. zamonaviy elektr stantsiyalari generatorlarining quvvatlari solishtirib bo'lmaydigan darajada oshdi: ularning maksimal qiymatlari 1200 mvt ga etdi, ikki qutbli generatorlarda – 3000 ayl/min (rossiya) va 1600 mvt, to'rt qutbli generatorlarda – 1500 ayl/min (germaniya). o'zbekistonda tollimarjon iesida 800 mvtli generator – markaziy osiyoda eng katta o'rnatilgan quvvvatli ikki qutbli sinxron …

3 / 24

kerak. buning uchun ular ushbu jarayonlarni ko'ra bilishi, hisoblay olishi va sistemaning parametrlarini miqdoriy o'zgarishlarini holat parametrlarining o'zgarishlariga bog'liqligini ko'ra bilishi kerak. sistemada kechuvchi jarayonlar sistema elementlarida kechuvchi jarayonlardan tubdan farq qilishi mumkin. ushbu xususiyat o'rganilayotgan kursning mohiyatini belgilaydi. kursning predmeti – o'zaro bog'langan elektromagnit va mexanik o'tkinchi jarayonlarni o'rganish – butun elektr sistema va uning alohida olingan elementlaridagi jarayonlarning elektromexanik hodisa va qonuniyatlarini ularning birgalikda ishonchli ishlashlarini taminlash nuqtai nazaridan o'rganishdir. 7 mavzu №1: asosiy tushunchalar bilan tanishamiz. elektr sistema – bu elektroenergetik sistemaning elektr qismi bo'lib, u quyida keltirilgan elementlarning majmuini tashkil etadi: a) kuch elementlari - elektr energiyani ishlab chiqaruvchi, o'zgartiruvchi, uzatuvchi, taqsimlovchi va istemol qiluvchi elementlardir; (generatorlar, turbinalar, transformatorlar, podstantsiyalar); b) boshqarish elementlari – sistema xolatini o'zgartiruvchi va boshqaruvchi elementlar (tezlik, chastota, qo'zg'atish rostlagichlari). sistema holatlari – bu sistemaning xolati bo'lib, u sistema va uning elementlarida va ularning sistemadagi 8 mavzu №1: ulanishlariga bog'liq holda yuz …

4 / 24

g xolatini aniqlovchi va sistema holati o'zgarganda o'zgaruvchi r, q, u, i, f kabi parametrlar kiradi. 9 mavzu №1: sistema parametrlari. bunga turli qarshiliklar, o'tkazuvchanliklar, sistema elementlarining koeffitsientlari xg , xt, rg, rt, xl,, kt, xr va h.k.lar kiradi. sistema parametrlari umumiy holda nochiziqlidir. lekin ushbu kursni o'rganishda biz ularni o'zgarmas kattaliklar deb qabul qilamiz. elektr sistemalari holatlari turg'un va noturg'un – o'tuvchan bo'lishlari mumkin. shunga mos ravishda normal va shikastlanish holatlari farqlanadi. o'tkinchi jarayonlar normal va shikastlanish ko'rinishida bo'ladi. 10 mavzu №1: normal o'tkinchi jarayonlar normal ishlatish sharoitida rostlovchi qurilmalarning tasirida va sistema yuklamasining odatiy o'zgarishida yuz beradi. masalan, dispetcher ikkita ishlayotgan liniyadan birini uzadi yoki biror bir generatorni ulaydi va xakozo. ushbu xollarda o'tkinchi jarayon yuz beradi va u normal deb ataladi. normal o'tkinchi jarayonlarda holat parametrlari o'zlarining turg'un kattaliklaridan kichik miqdorda farq qiladilar. malum bir kichik o'zgarish hosil qiluvchi tasirlar, masalan yuklamani o'zgarishi, rostlagichlar faoliyati va hokazolar …

5 / 24

r sistemasi katta turtki tasirida bo'ladi. misol tariqasida sistemadagi 3 fazali qisqa tutashuv kuchlanishni chuqur pasayishi, xattoki nolgacha pasayishi, generatorlarning holat parametrlarining tebranishi bilan kuzatiluvchi turtki ko'rinishida sodir bo'lishi mumkin. sistema katta turtkilarga turg'un, yani dinamik turg'unlikka ega bo'lishi shart. 12 mavzu №1: dinamik turg'unlik - bu sistemaning holat parametrlarini katta qiymatga o'zgarishi bilan kuzatiluvchi turtkilardan keyin boshlang'ich yoki unga yaqin xolatlarga mustaqil tiklanishidir. o'tkinchi jarayonlarning asosiy turlari: sistema bir holatdan ikkinchi xolatga o'tganda (masalan, generator yoki yuklamalarni uzilishi yoki qo'shilishi) elektr va elektromexanik zanjir bilan bog'liq energiya miqdorini o'zgarishi kuzatiladi. masalan, qisqa tutashuvlarda, ayniqsa uch fazali qisqa tutashuvda, barcha energiya shikastlanish joyida sarflanadi va shuning uchun u erda qurilmalarning mexanik buzilishini, ravshan portlashni yoki shu kabilarni kuzatish mumkin. bu jarayon juda tez sodir bo'ladi, kuchlanish deyarli zudlik bilan nolgacha kamayadi, lekin boshlang'ich momentda generator va motorlarning aylanish tezliklari ularning inertsionliklari tufayli o'zgarishsiz qoladi. aylanuvchi mashinalarning vallaridagi momentlar balansi o'zgarishi …
