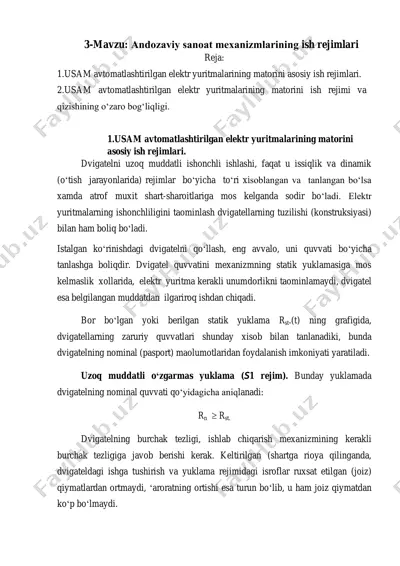

3-mavzu: andozaviy sanoat mеxanizmlarining ish rejimlari reja: 1.usam avtomatlashtirilgan elektr yuritmalarining matorini asosiy ish rejimlari. 2.usam avtomatlashtirilgan elektr yuritmalarining matorini ish rejimi va qizishining oʻzaro bogʻliqligi. 1.usam avtomatlashtirilgan elektr yuritmalarining matorini asosiy ish rejimlari. dvigatelni uzoq muddatli ishonchli ishlashi, faqat u issiqlik va dinamik (o‘tish jarayonlarida) rejimlar bo‘yicha to‘ri xisoblangan va tanlangan bo‘lsa xamda atrof muxit shart-sharoitlariga mos kelganda sodir bo‘ladi. elektr yuritmalarning ishonchliligini taominlash dvigatellarning tuzilishi (konstruksiyasi) bilan ham boliq bo‘ladi. istalgan ko‘rinishdagi dvigatelni qo‘llash, eng avvalo, uni quvvati bo‘yicha tanlashga boliqdir. dvigatel quvvatini mexanizmning statik yuklamasiga mos kelmaslik xollarida, elektr yuritma kerakli unumdorlikni taominlamaydi, dvigatel esa belgilangan muddatdan ilgariroq ishdan chiqadi. bor bo‘lgan yoki berilgan statik yuklama rst.(t) ning grafigida, dvigatellarning zaruriy quvvatlari shunday xisob bilan tanlanadiki, bunda dvigatelning nominal (pasport) maolumotlaridan foydalanish imkoniyati yaratiladi. uzoq muddatli o‘zgarmas yuklama (s1 rejim). bunday yuklamada dvigatelning nominal quvvati qo‘yidagicha aniqlanadi: rn  rst. dvigatelning burchak tezligi, ishlab chiqarish mexanizmining kerakli …

2 / 11

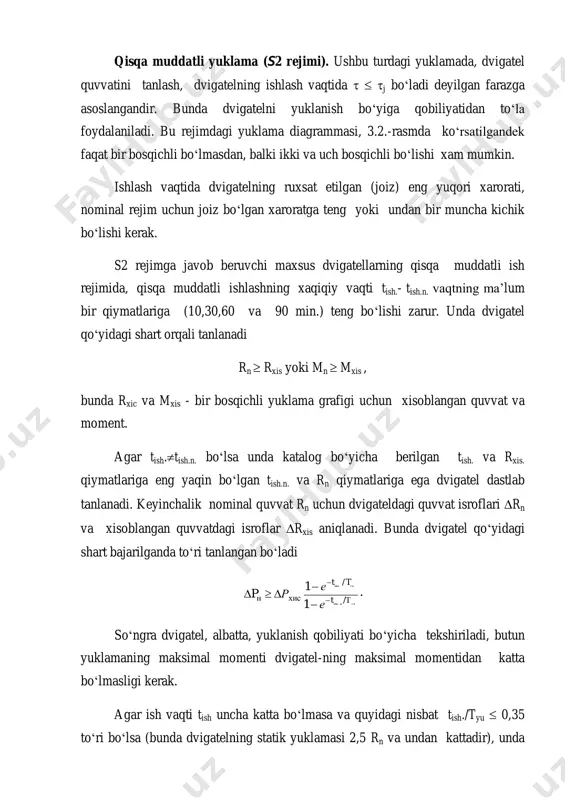

ishlash vaqtida dvigatelning ruxsat etilgan (joiz) eng yuqori xarorati, nominal rejim uchun joiz bo‘lgan xaroratga teng yoki undan bir muncha kichik bo‘lishi kerak. s2 rejimga javob beruvchi maxsus dvigatellarning qisqa muddatli ish rejimida, qisqa muddatli ishlashning xaqiqiy vaqti tish.- tish.n. vaqtning maʼlum bir qiymatlariga (10,30,60 va 90 min.) teng bo‘lishi zarur. unda dvigatel qo‘yidagi shart orqali tanlanadi rn  rxis yoki mn  mxis , bunda rxic va mxis - bir bosqichli yuklama grafigi uchun xisoblangan quvvat va moment. agar tish.tish.n. bo‘lsa unda katalog bo‘yicha berilgan tish. va rxis. qiymatlariga eng yaqin bo‘lgan tish.n. va rn qiymatlariga ega dvigatel dastlab tanlanadi. keyinchalik nominal quvvat rn uchun dvigateldagi quvvat isroflari rn va xisoblangan quvvatdagi isroflar rxis aniqlanadi. bunda dvigatel qo‘yidagi shart bajarilganda to‘ri tanlangan bo‘ladi гамиш. гаиш /т / хисн 1 1 t tt е е рp      . so‘ngra dvigatel, albatta, yuklanish qobiliyati bo‘yicha tekshiriladi, butun …

3 / 11

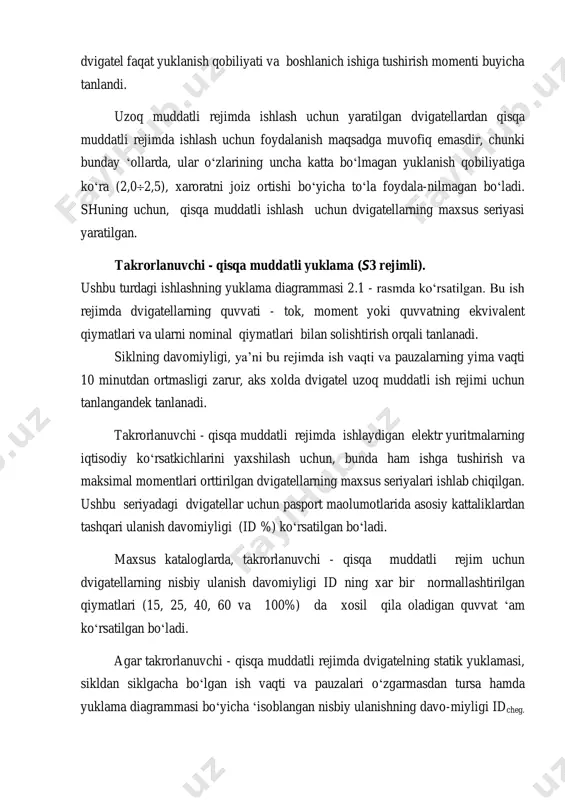

lan solishtirish orqali tanlanadi. siklning davomiyligi, yaʼni bu rejimda ish vaqti va pauzalarning yima vaqti 10 minutdan ortmasligi zarur, aks xolda dvigatel uzoq muddatli ish rejimi uchun tanlangandek tanlanadi. takrorlanuvchi - qisqa muddatli rejimda ishlaydigan elektr yuritmalarning iqtisodiy ko‘rsatkichlarini yaxshilash uchun, bunda ham ishga tushirish va maksimal momentlari orttirilgan dvigatellarning maxsus seriyalari ishlab chiqilgan. ushbu seriyadagi dvigatellar uchun pasport maolumotlarida asosiy kattaliklardan tashqari ulanish davomiyligi (id %) ko‘rsatilgan bo‘ladi. maxsus kataloglarda, takrorlanuvchi - qisqa muddatli rejim uchun dvigatellarning nisbiy ulanish davomiyligi id ning xar bir normallashtirilgan qiymatlari (15, 25, 40, 60 va 100%) da xosil qila oladigan quvvat ‘am ko‘rsatilgan bo‘ladi. agar takrorlanuvchi - qisqa muddatli rejimda dvigatelning statik yuklamasi, sikldan siklgacha bo‘lgan ish vaqti va pauzalari o‘zgarmasdan tursa hamda yuklama diagrammasi bo‘yicha ‘isoblangan nisbiy ulanishning davo-miyligi idcheg. ko‘rsatilgan idst. ning standart qiymatlaridan biriga teng bo‘lsa, unda dvigatel - xisoblangan quvvatni nominal quvvat bilan solishtirish yo‘li orqali tanlanadi rxis  …

4 / 11

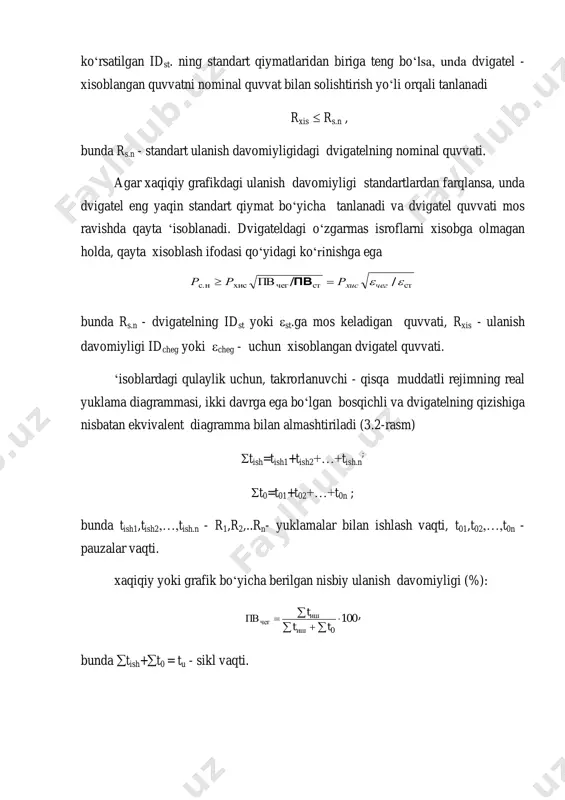

h=tish1+tish2+…+tish.n ; t0=t01+t02+…+t0n ; bunda tish1,tish2,…,tish.n - r1,r2,..rn- yuklamalar bilan ishlash vaqti, t01,t02,…,t0n - pauzalar vaqti. xaqiqiy yoki grafik bo‘yicha berilgan nisbiy ulanish davomiyligi (%): 100 t пв 0иш иш чег       t t , bunda tish+t0 = tu - sikl vaqti. agar takrorlanuvchi - qisqa muddatli rejimda ishlovchi ishlab chiqarish mexanizmga, ushbu rejim uchun mo‘ljallangan dvigatel o‘rnatilgan bo‘lsa, unda xisoblangan (yoki ekvivalent) statik quvvat yoki momentni aniqlashda pauzalar vaqti t0 inobatga olinmaydi, chunki u ulanish davomiyligining standart qiymatida idst. ‘isobga olingan. tok, moment va quvvatning ekvivalent qiymati ifodalar bilan aniqlanadi. agar xuddi shu ishlab chiqarish mexanizmiga uzluksiz ish rejimi uchun mo‘ljallangan dvigatel o‘rnatilgan bo‘lsa, unda pauzalar vaqti t0 ni ‘isobga olish kerak bo‘ladi. bunda, aniq ‘isoblarda dvigatelning sovish shart - sharoitlarini o‘zgarishini ‘isobga olish uchun, elektr yuritmaning tezlanish ttez. va to‘xtatish tto‘x. vaqtlarini =0,75 koeffi-sientiga, pauzalar vaqti t0 ni esa 0-=0,5 ga ko‘paytiriladi. unda, …

5 / 11

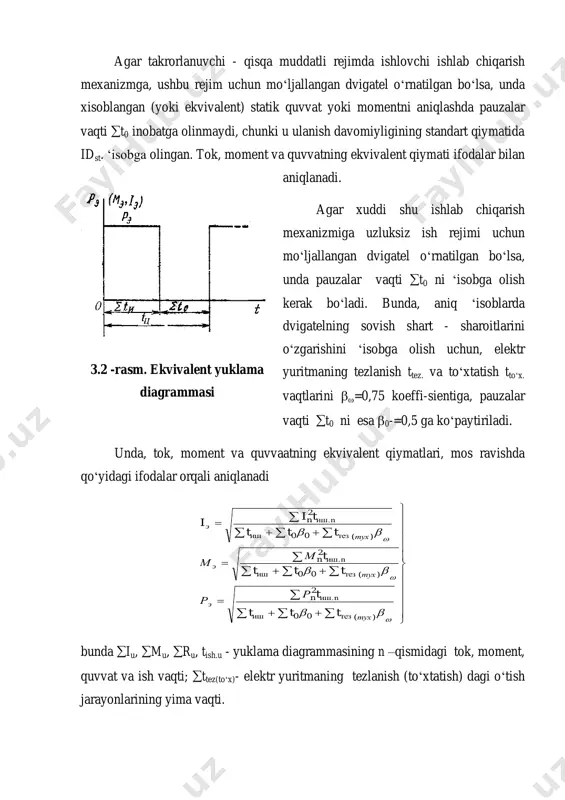

lni katalog bo‘yicha tanlab, uni o‘zgaruvchan yuklamali s6 almashuvchi (ko‘chuvchi) rejim uchun ko‘rsatilgan shart bo‘yicha yuklanish qobiliyatiga tekshirish zarur yoki statik yuklamaning maksimal momentidan kichik bo‘lmagan maksimal moment bo‘yicha tekshiriladi mm.st  (0,450,5) mmax.dv, bunda 0,450,90 - dvigatel cho‘lamlaridagi joiz kuchlanish kamayganda, momentning ham kamayishini xisobga oluvchi koeffitsient. dvigatelning xisoblangan quvvati rxis ni maolum bir zaxira koeffitsienti kz ni inobatga olgan xolda, o‘rtacha yuklama quvvat ro‘r. orqali aniqlash mumkin rxis = ro‘r. kz , bunda ro‘r = r14/4; kz = 1,11,3, ushbu koeffitsient xaqiqiy quvvatni o‘rtacha qiymatdan ortiqligini xisobga oladi. dvigatel nominal quvvati iloji boricha xisoblangan qiymatga yaqin tanlanadi. s6 ish rejimdagi dvigatel quvvatini, yanada aniqroq belgilash uchun qo‘yidagi ikki usuldan foydalaniladi: 1) o‘rtacha isroflar usuli; 2) tok, moment va quvvatning ekvivalent qiymatlari usuli. 3.1-rasm. o‘zgaruvchan yuklamali almashuvchi ish rejimining yuklama diagrammasi o‘rtacha isroflar usulida quvvati nominal xisoblangan va dastlabki tanlangan dvigatel uchun (3.2-ga qarang), avvalo, nominal quvvat isrofi rn …
