1703754432.pptx /docprops/thumbnail.jpeg asinxron motorning ish rejimlari asinxron motorning ish rejimlari a s i n x r o n m a s h i n a l a r n i n g m a x s u s m a q s a d l i v a z a m o n a v iy t u r l a r i. a s i n x r o n m o t o r l a r n i i s h l a t i s h g a o i d a m a l iy m a s l a h a t l a r m ax su s m aqsadli asinxron m ashinalarning ba’zi turlari ko‘pgina sohalarda umumiy maqsadli asinxron motorlar va generatorlar bilan bir qatorda maxsus maqsadli asinxron mashinalari ham ishlatiladi. bunday maxsus mashinalarga asinxron chastota o‘zgartgich, faza rostlagich, induksion regulator, aylanuvchi …

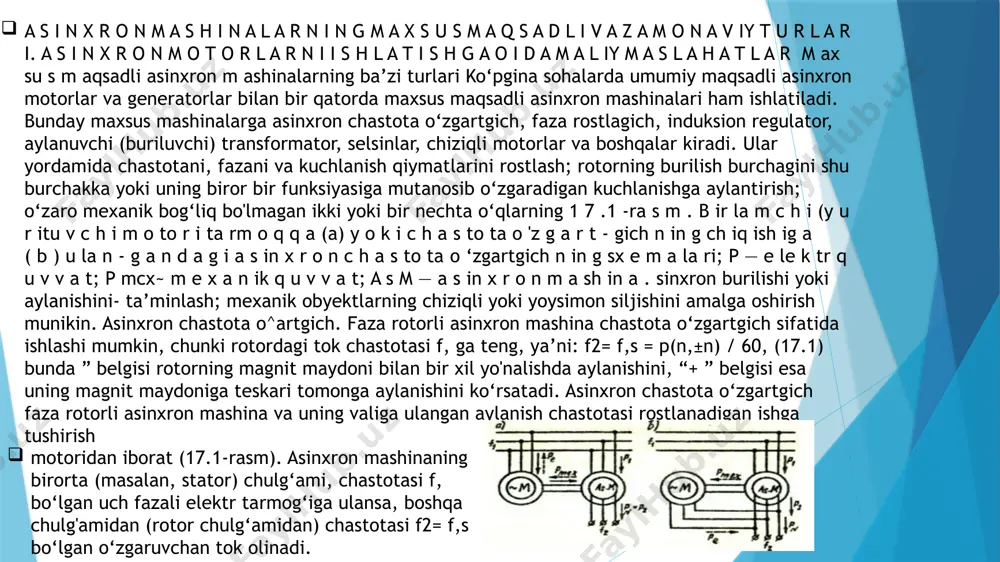

otasi f, bo‘lgan uch fazali elektr tarmog‘iga ulansa, boshqa chulg'amidan (rotor chulg‘amidan) chastotasi f2= f,s bo‘lgan o‘zgaruvchan tok olinadi. 2 f2 > f, chastota olish uchun asinxron mashina stator magnit maydoni yo‘nalishiga teskari bo‘lgan tomonga aylantiriladi. bunda chastota o‘zgartgich elektromagnit tormoz (s > 1) rejimida ishlaydi, motor esa unga mexanik quwat uzatadi. f2 < f, chastota olish uchun chastota o‘zgartgich motor rejimida va stator magnit maydoni yo‘nalishi bo‘yicha aylantirilishi lozim. bunda chastota o‘zgartgich generator bo‘lib ishlayotgan birlamchi motor hosil qilgan elektromagnit momenti ta’sirida tormozlanadi. generator rejimida ishlayotgan motor elektr energiyasini asinxron mashina ulangan tarmoqqa uzatadi. chastota f2ni ravon bir tekis rostlash uchun birlamchi motor sifatida o‘zgarmas tok motoridan foydalanib, uning aylanish chastotasini o'zgartirish kerak bo‘ladi. kuchlanishni induksion rostlagich (regulator). bunday regulator uch fazali buriluvchi avtotransformator ko‘rinishda ishlab chiqariladi va uch fazali o'zgaruvchan kuchlanishni rostlash uchun ishlatiladi. induksion rostlagichning sxemasi 17.2,a-rasmda ko‘rsatilgan. bunda birlamchi chulg'am sifatida rotor chulg‘ami ishlatilsa, ikkilamchi chulg‘am …

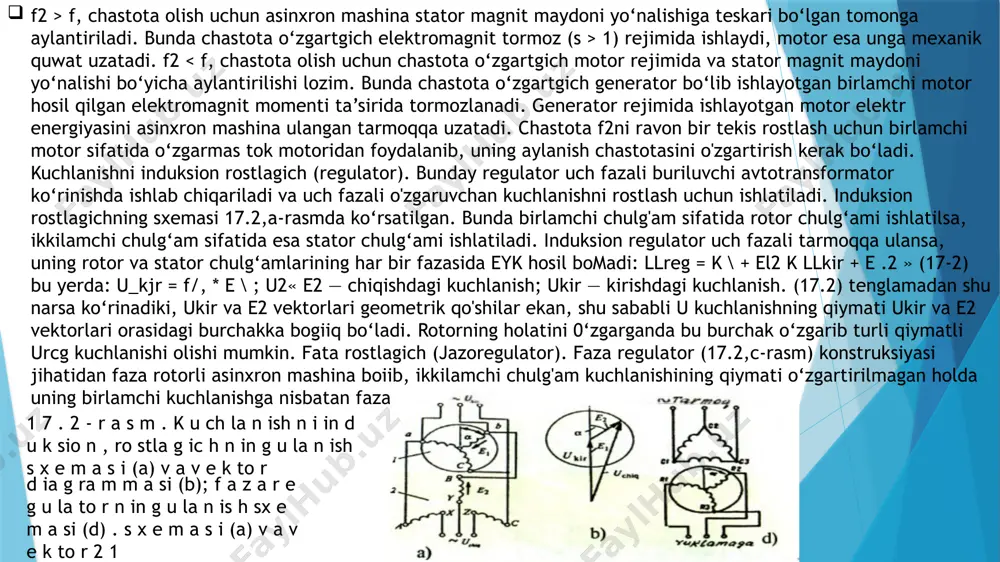

mati o‘zgartirilmagan holda uning birlamchi kuchlanishga nisbatan fazasini 0‘zgartirib beradi. d ia g ra m m a si (b); f a z a r e g u la to r n in g u la n is h sx e m a si (d) . s x e m a s i (a) v a v e k to r 2 1 1 7 . 2 - r a s m . k u ch la n ish n i in d u k sio n , ro stla g ic h n in g u la n ish s x e m a s i (a) v a v e k to r induksion regulatordan farqi shuki, fazoregulatorda rotor va stator chulg’amlari o‘zaro elektr jihatdan ulanmagan, ya’ni transformator bog‘lanishga ega, shuning uchun ham uni ayrim holda b u r ilu v c h i tra n sfo rm a …

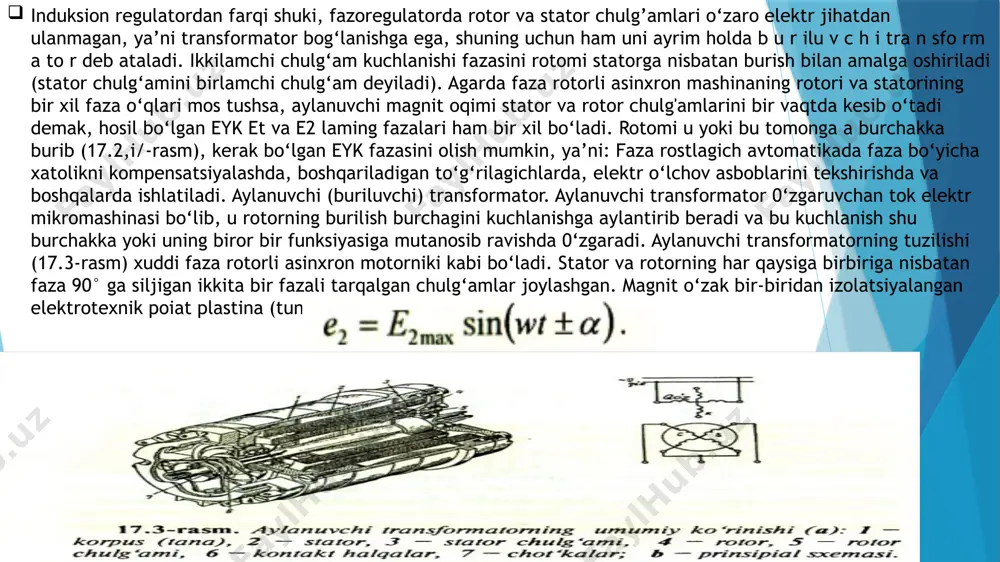

exanizm (reduktorli ijrochi motor) yordamida o‘zgartiriladi. bunda stator chulg'amining bittasi — qo‘zg‘atish chulg‘ami (qch) o'zgaruvchan tok manbayiga ulanadi, boshqa kompensatsiyalovchi chulg‘ami (k) esa qarshilikka ulanadi yoki qisqa tutashtiriladi. ayrim hollarda statorning ikkala chulg‘amlari ham o'zgaruvchan tok manbalariga mustaqil ravishda ulanadi. rotorning sinus (s) va kosinus (s) chulg‘amlari kontakt halqalarga cho'tkalar orqali ulangan boiadi. aylanuvchi transformator uzluksiz aylanish ish rcjimiga mo'ljallanganda qo‘zg‘atish va kompensatsiyalovchi chulg‘amlar rotorda, sinus va kosinus chulg‘amlar esa statorda joylashgan bo‘ladi. bunday holatda kompensatsiyalovchi chulg‘am qisqa tutashtiriladi, qo‘zg‘atish chulg'ami esa ikkita kontakt halqa yordamida o'zgaruvchan tok manbayiga ulanadi. selsinlar. seisin ikkita chulg'amdan: birinchisi birlamchi yoki q o ‘z g ‘a tish chulg'ami va ikkinchisi sin x ro n lo v c h i chulg'amdan iborat. selsinlar bir va uch fazali bo'ladi. uch fazali selsinning tuzilishi faza rotorli asinxron motorning tuzilishi kabi bo‘ladi. ular elektr vali sistemalarida ishlatiladi. avtomatika sistemalarida esa bir fazali selsinlar ishlatiladi. sinxronlovchi chulg‘am statorda, qo‘zg‘atish …

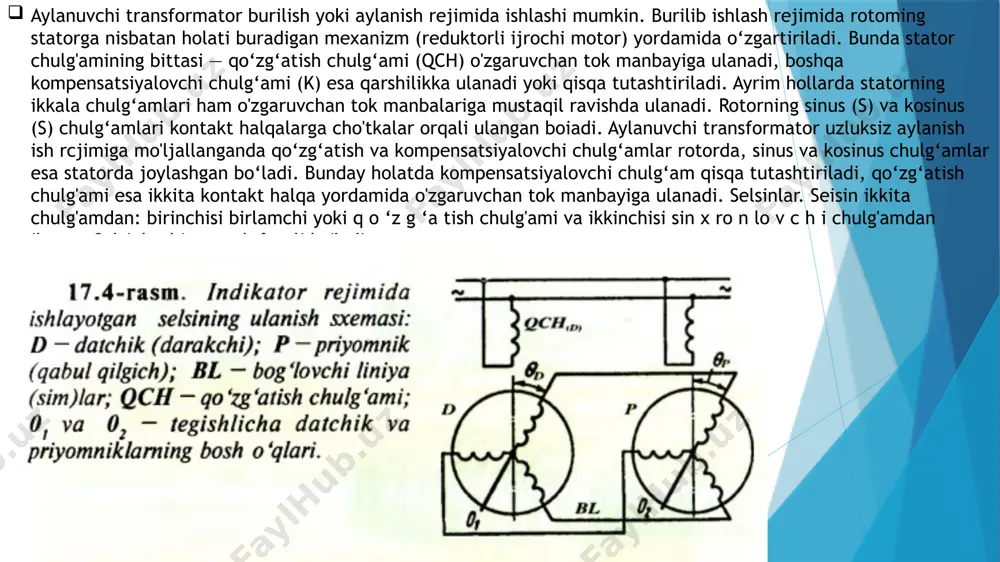

ga teng bo‘ladi. chiziqli asinxron motor. bunday motorning tishli statori pazlariga uch fazali chulg'am joylashgan (17.5,a-rasm). chiziqli motorning qo‘zg‘aluvchi qismi yuguruvchi deb ataladi, u asinxron mashina rotoriga o‘xshash bo‘ladi va, faqat tekislik bo‘yicha ilg a r ila n m a harakat qiladi. “yuguruvchi”ning o‘zagi elektrotexnik po‘latdan tayyorlanib, uning pazlarida qisqa tutashgan chulg‘am joylashtirilgan bo‘ladi, yoki chulg‘am o'rnida aluminiy va misdan yoki ferromagnit material (po‘lat)dan tayyorlangan plastinalar ishlatilishi mumkin. chiziqli motorning ishlash prinsipi asinxron motorning ishlash prinsipi kabi bo‘ladi. uning energetik ko‘rsatkichlari (r| va coscp) kichik elektr mashinasozlik sanoati rivojlangan mamlakatlarda, (masalan, rossiyada va ukrainada) quwati bir vattning ulushini (kuchlanishi 127, 220 va 380 v) tashkil etadigan bir va ikki fazali asinxron mikromotorlardan, to quwati 1000 kw (kuchlanishi 0,5; 0,6; 3; 6; 10 kv) gacha bo‘lgan uch fazali asinxron motorlar keng miqdorda ishlab chiqarilmoqda. so'nggi ikki o‘n yilliqda asinxron motorlarning xalqaro 200 elektrotexnik komissiya (хек) tavsiyalariga, cenelek normalariga (28/64) va din …
