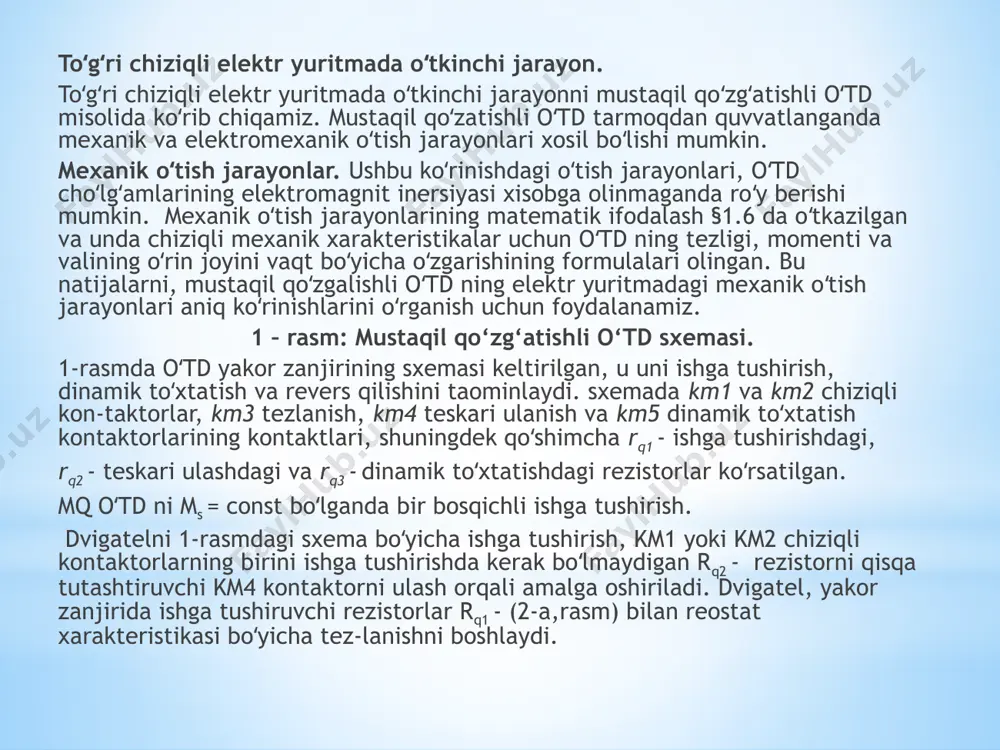

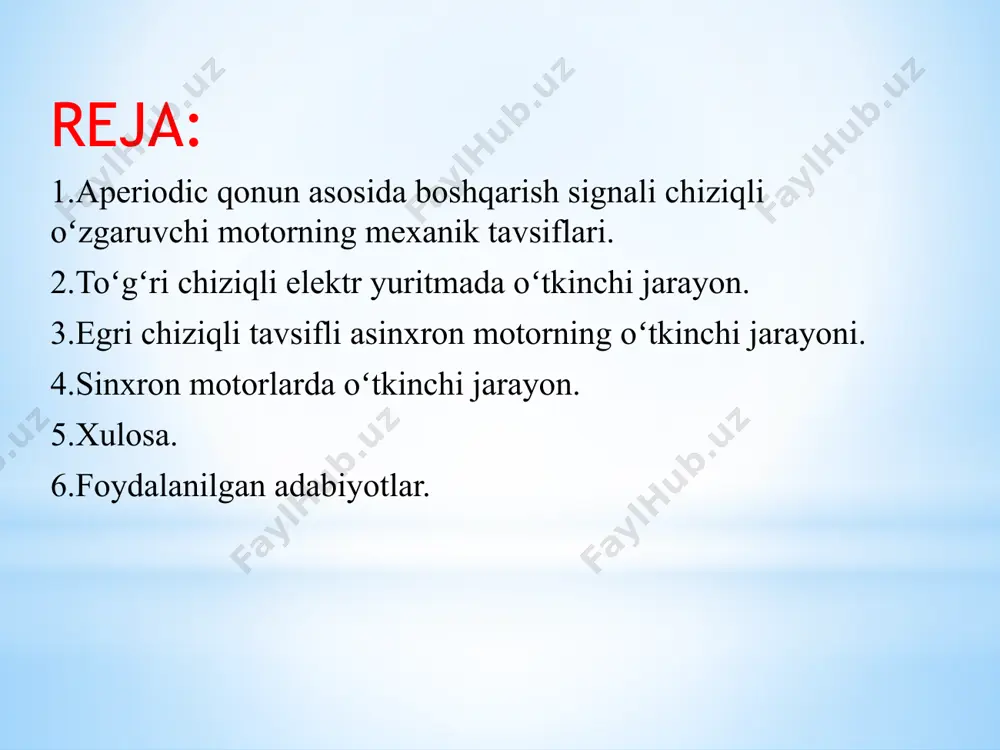

andijon mashinasozlik instituti elektrot andijon mashinasozlik instituti elektrotexnika fakulteti eee yo`nalishi 3-kurs k-91-21 guruh talabasi ortiqov alinurning elektr yuritma asoslari fanidan mustaqil ishi egri chiziqli tavsifli asinxron motorning oʻtkinchi jarayoni. reja: 1.aperiodic qonun asosida boshqarish signali chiziqli oʻzgaruvchi motorning mexanik tavsiflari. 2.toʻgʻri chiziqli elektr yuritmada oʻtkinchi jarayon. 3.egri chiziqli tavsifli asinxron motorning oʻtkinchi jarayoni. 4.sinxron motorlarda oʻtkinchi jarayon. 5.xulosa. 6.foydalanilgan adabiyotlar. toʻgʻri chiziqli elektr yuritmada oʻtkinchi jarayon. toʻgʻri chiziqli elektr yuritmada oʻtkinchi jarayonni mustaqil qoʻzgʻatishli oʻtd misolida koʻrib chiqamiz. mustaqil qoʻzatishli oʻtd tarmoqdan quvvatlanganda mexanik va elektromexanik oʻtish jarayonlari xosil boʻlishi mumkin. mexanik oʻtish jarayonlar. ushbu koʻrinishdagi oʻtish jarayonlari, oʻtd choʻlgʻamlarining elektromagnit inersiyasi xisobga olinmaganda roʻy berishi mumkin. mexanik oʻtish jarayonlarining matematik ifodalash §1.6 da oʻtkazilgan va unda chiziqli mexanik xarakteristikalar uchun oʻtd ning tezligi, momenti va valining oʻrin joyini vaqt boʻyicha oʻzgarishining formulalari olingan. bu natijalarni, mustaqil qoʻzgalishli oʻtd ning elektr yuritmadagi mexanik oʻtish jarayonlari aniq koʻrinishlarini oʻrganish uchun …

2 / 16

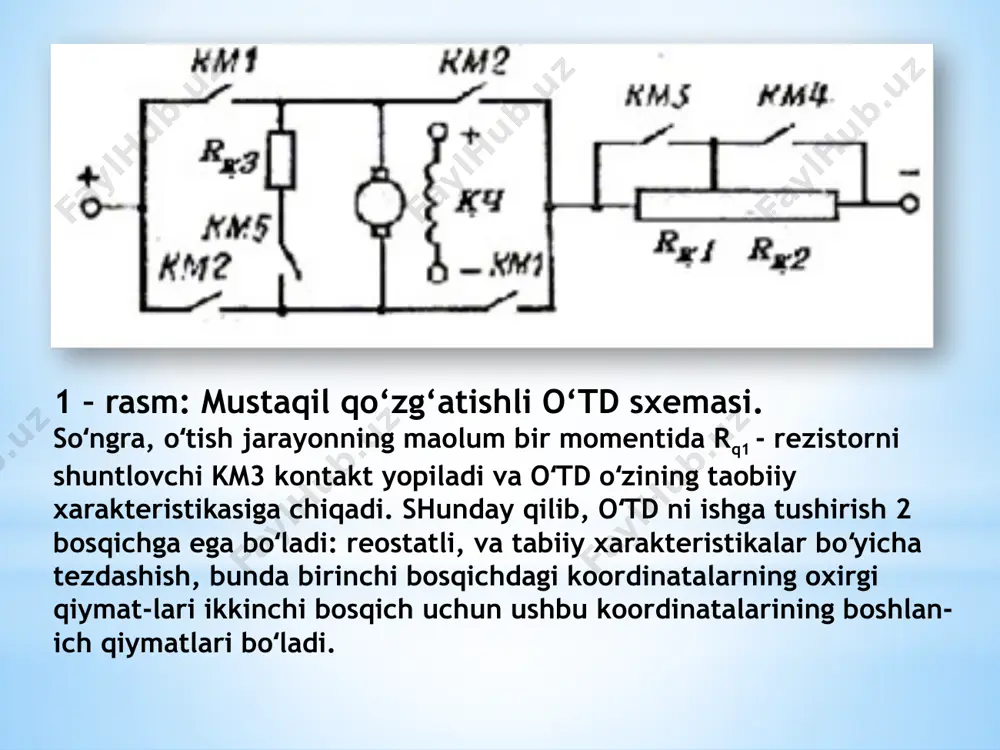

boʻlmaydigan rq2 - rezistorni qisqa tutashtiruvchi km4 kontaktorni ulash orqali amalga oshiriladi. dvigatel, yakor zanjirida ishga tushiruvchi rezistorlar rq1 - (2-a,rasm) bilan reostat xarakteristikasi boʻyicha tez-lanishni boshlaydi. 1 – rasm: mustaqil qo‘zg‘atishli o‘td sxemasi. soʻngra, oʻtish jarayonning maolum bir momentida rq1 - rezistorni shuntlovchi km3 kontakt yopiladi va oʻtd oʻzining taobiiy xarakteristikasiga chiqadi. shunday qilib, oʻtd ni ishga tushirish 2 bosqichga ega boʻladi: reostatli, va tabiiy xarakteristikalar boʻyicha tezdashish, bunda birinchi bosqichdagi koordinatalarning oxirgi qiymat-lari ikkinchi bosqich uchun ushbu koordinatalarining boshlan-ich qiymatlari boʻladi. oʻtish jarayonining birinchi bosqichida oʻtd tezligi va momentining boshlanich qiymatlari, 2a-rasmdagi statik xarakteristikalarga mos ravishda quyidagilar boʻladi bosh=0; mbosh=m1. ushbu koordinatalarning oxirgi qiymatlari reos-tat xarakteristikasining yuklamani keltirilgan mexanik xa-rakteristikasi bilan kesishish nuqtasi 2 ga toʻri keladi va mos ravishda tur.2 va ms ga tengdir. oʻtish jarayonlarini birinchi bosqichidagi elektrmexa-nik vaqt doimisi tm1 quyidagicha aniqlanadi. tm1 = j  / m = j 0 / m1 tezlik va …

3 / 16

siniqqa ega boʻladi. oʻtd tezligini ekspo-nenta boʻyicha tur1 qiymatga intilib, ortishi davom etadi, moment esa ms qiymatga intilib, yana kamayishni boshlaydi. tur1 va ms qiymatlar, oʻtd tezlanishi tugaganda soʻng, uning rejimining 1 nuqtasining koordinatalari boʻladi. ikkinchi bosqichdagi eksponensional bolanishlar (t) va m(t) ni xarakterlovchi elektromexanik vaqt doimiysi tm2, birinchi bosqichning vaqt doimiysidan farq qiladi va quyi-dagicha aniqlanadi.2b-rasmda vaqt doimiylari tm1 va tm2 lar koʻrsa-tilgan. oʻtd ni ikki va yoki undan ortiq bosqich bilan ishga tushirilganda, (t) va m(t) ni bog`lanishlarni qurish ham xuddi shunday amalga oshiriladi. mustaqil qoʻzatishli oʻtd ni dinamik toʻxtatish. toʻxttish oldidan (1-rasmga qarang), yakor zanjiridagi km1 kontaktlari yopilgan, toʻxtatish kontaktorining toʻxtatish re-zistori rq3 zanjiridagi km5 kontakti uzilgan xolda boʻla-di. dvigatel tabiiy xarakteristining 1-nuqtasida ishlaydi (3a-rasm). dinamik toʻxtatishni amalga oshirish uchun km1 kontakti ochiladi, oʻtd tarmoqdan uziladi, km5 kontakt oʻtd yakoriga rq3 rezistorni ulab, yopiladi. dvigatel, bunda tabiiy xarakteristikaning 1-nuqtasidan dinamik toʻxtatish xarakte-ristikasining 2 – nuqtasiga oʻtadi, va …

4 / 16

qil qoʻzatishli oʻtd ni reversi. revers oldi-dan, boshlanich xolatda, 1-rasmda chiziqli kontaktorlardan birining kontaktlari, faraz qilaylik km1 ning km3 va km4 apparatlarining, rq1 va rq2 rezistorlarni shuntlay-digan kontaktlari yopiq boʻladi. dvigatel tabiiy xarakteris-tikaning 1-nuqtasida (4a-rasm) ishlaydi. reversni amalga oshirish uchun, km1, km3 va km4 apparatlarning kontakt-lari ochiladi va km2 kontaktlar yopiladi, bunda yakordagi kuchlanishning qutblarini oʻzgartirish taominlanadi. dviga-tel, yakordagi qoʻshimcha rq1 va rq2 rezistorlarning borligi va kuchlanishni oʻzgartirilgan qutbiga mos ravishda, sunoiy xa-rakteristikaga oʻtadi. bunda ‘am, oʻtish jarayoni yuklama mo-menti xarakteriga boliq ravishda turlicha boʻlishi mumkin.aktiv yuklama momentidagi oʻtish jarayoni (4a-rasm) bir bosqichda oʻtadi. tezlik va momentni boshlanich qiymat-lari sunoiy xarakteristikaning 2 – nuqtasiga mos keladi va unda bosh = tur1;mbosh = -m1 ga teng boʻladi.tezlik va mometning oxirgi qiymatlari 3 – nuqtaga mos boʻladi: bosh=-tur2;moxr=-ms. jarayonning vaqt doimiysi tm=j0/m2 ifoda bilan aniqlanadi. oʻtish jarayonlarining (t) va m(t) egri chiziqlari 4.b-rasmda koʻrsatilgan. ushbu egri chiziqlar xarakterli boʻlgan ikki nuqtadan oʻtish …

5 / 16

arayonlari (mexanika-viylardan farqli ravishda) ikkinchi darajali differen-sial tenglama bilan ifodalanadi. bu, yuritmada ikki turdagi energiya yiuvchining borligini aks ettiradi: elektromagnitaviy – oʻtd ning yakor zanjiri va mexanikaviy – elektr yuritmaning mexanik qismi. oʻtish jarayonning koʻrinishi ikki vaqt doimiysi tya va tm ning nisbatiga boliq boʻladi. vaqt doimiylari quyidagi xarakteristik tenglama ildizlarini aniqlaydi:mexanik va elektro-magnit vaqt doimiylari-ning maolum bir nisbat-larida, misol uchun tm < 4tya, boʻlganda, elektr yuritmada-gi oʻtish jarayonlari tebra-nishli xarakterga ega. misol tariqasida, 6–rasmda ushbu qoidalarni aks ettiruvchi, oʻtd ni yuklama ostida ishga tushirishdagi moment va tezlikni oʻzgari-shining egri chiziqlari koʻrsatilgan. jarayon tebra-nishli xarakteriga ega ekanligi sababli, ishga tushirish vaqti ortib ketadi va tezlikning oʻta rostlashi xosil boʻladi. induktivlik xisobiga esa, ishga tushirishda maolum bir kechikish (tk) sodir boʻladi, u oʻtd momentini yuklama momenti ms gacha ortish vaqti bilan aniqlanadi. 6-rasm. mustaqil qo‘zg‘atishli o‘tdni yakor zanjirida induktvlik bilan bilan ishga tushirilgandagi m va ω tezlikni o‘zgarishi. egri chiziqli tavsifli …
