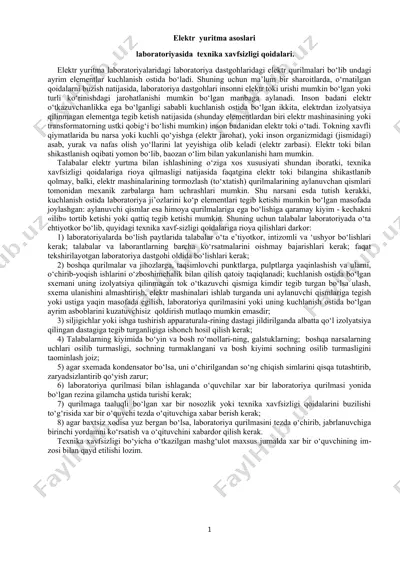

№ 1 - иш elektr yuritma asoslari laboratoriyasida texnika xavfsizligi qoidalari. elektr yuritma laboratoriyalaridagi laboratoriya dastgohlaridagi elektr qurilmalari bo‘lib undagi ayrim elementlar kuchlanish ostida bo‘ladi. shuning uchun ma’lum bir sharoitlarda, o‘rnatilgan qoidalarni buzish natijasida, laboratoriya dastgohlari insonni elektr toki urishi mumkin bo‘lgan yoki turli ko‘rinishdagi jarohatlanishi mumkin bo‘lgan manbaga aylanadi. inson badani elektr o‘tkazuvchanlikka ega bo‘lganligi sababli kuchlanish ostida bo‘lgan ikkita, elektrdan izolyatsiya qilinmagan elementga tegib ketish natijasida (shunday elementlardan biri elektr mashinasining yoki transformatorning ustki qobig‘i bo‘lishi mumkin) inson badanidan elektr toki o‘tadi. tokning xavfli qiymatlarida bu narsa yoki kuchli qo‘yishga (elektr jarohat), yoki inson organizmidagi (jismidagi) asab, yurak va nafas olish yo‘llarini lat yeyishiga olib keladi (elektr zarbasi). elektr toki bilan shikastlanish oqibati yomon bo‘lib, baozan o‘lim bilan yakunlanishi ham mumkin. talabalar elektr yurtma bilan ishlashining o‘ziga xos xususiyati shundan iboratki, texnika xavfsizligi qoidalariga rioya qilmasligi natijasida faqatgina elektr toki bilangina shikastlanib qolmay, balki, elektr mashinalarining tormozlash (to‘xtatish) …

2 / 23

an laboratoriya dastgohi oldida bo‘lishlari kerak; 2) boshqa qurilmalar va jihozlarga, taqsimlovchi punktlarga, pulptlarga yaqinlashish va ularni, o‘chirib-yoqish ishlarini o‘zboshimchalik bilan qilish qatoiy taqiqlanadi; kuchlanish ostida bo‘lgan sxemani uning izolyatsiya qilinmagan tok o‘tkazuvchi qismiga kimdir tegib turgan bo‘lsa ulash, sxema ulanishini almashtirish, elektr mashinalari ishlab turganda uni aylanuvchi qismlariga tegish yoki ustiga yaqin masofada egilish, laboratoriya qurilmasini yoki uning kuchlanish ostida bo‘lgan ayrim asboblarini kuzatuvchisiz qoldirish mutlaqo mumkin emasdir; 3) siljigichlar yoki ishga tushirish apparaturala-rining dastagi jildirilganda albatta qo‘l izolyatsiya qilingan dastagiga tegib turganligiga ishonch hosil qilish kerak; 4) talabalarning kiyimida bo‘yin va bosh ro‘mollari-ning, galstuklarning; boshqa narsalarning uchlari osilib turmasligi, sochning turmaklangani va bosh kiyimi sochning osilib turmasligini taominlash joiz; 5) agar sxemada kondensator bo‘lsa, uni o‘chirilgandan so‘ng chiqish simlarini qisqa tutashtirib, zaryadsizlantirib qo‘yish zarur; 6) laboratoriya qurilmasi bilan ishlaganda o‘quvchilar xar bir laboratoriya qurilmasi yonida bo‘lgan rezina gilamcha ustida turishi kerak; 7) qurilmaga taaluqli bo‘lgan xar bir nosozlik …

3 / 23

m) va n = f (iя) bogʻlanishlarni tekshirish. ii. ishni bajarish tartibi: 1. laboratoriya qurilmasi bilan tarnishing. 1.1 – rasm: jihozlarini laboratoriya stendida joylashuvi. 2. laboratoriya stendidagi jihozlar va o’lchov asboblari: № nomi soni tex. xarakteristikasi 1 paralel qo’zg’atishli mashina 1 dc 300vt, 220v 2 maxovik (yuklama) 1 3 o’zgarmas tok manbai 1 300w 4 raqamli taxometr 1 5 rms o’lchash asbobi 2 6 rms o’rniga ishlatsa bo’ladigan o’lchov asboblari: · voltmetr · ampermetr · ampermetr 1 1 1 0 – 400 v 0 – 1 a 0 – 2,5 a 3. sxemadagi mashina, apparat va oʻlchov asboblarining mexanik xarakteristkalarini yozib oling. m elektr dvigateli ( i кн r )nominal quvvati , pн = ……..vt; nominal kuchlanishi, uн = …….v; nominal aylan tezligi, nн = ……… ayl/min; nominal toki, iн = ……... a; nominal qo‘zg‘atish toki, iqн = ………a; voltmetr………...... ampermetr……….. ampermetr……….. 4. parallel qo’zg’atishli dvigatelni ulash sxemasini yig’ing va …

4 / 23

akor toki nolga teng? 2 - laboratoriya ishi. mavzu: ketma-ket qo‘zg‘atishli o‘zgarmas tok motorining statik tavsiflarini tadqiq qilish. 1. ishdan maqsad: · kеtmа-kеt qo’zg’оlаdigаn dvigаtеlni elеktr tа’minоt mаnbаasigа ulаsh, dvigаtеlni ishgа tushirish, аylаnish yo’nalishini o’zgаrtirish; · dvigаtеl ish sаmаrаdоrligini aniqlash uchun o’lchоv оlish, оlingаn o’lchоvni dvigаtеl yorlig’idаgi ko’rsаtgichlаr bilаn sоlishtirish; · kеtmа-kеt qo’zg’atishli dvigаtеlni turli yuklаnish хususiyatlаrini yozib оlish vа tushunаdigаn bo’lish; · yakor chulg’amigа qаrshilik qo’shib vа shunt qаrshiligini оshirib mаshinа tеzligini o’zgаrtirish; · kоmpyutеrdа dvigаtеl yuklаnish хususiyalаrini yozib оlish vа tushunаdigаn bo’lish; · kеtmа-kеt qo’zg’оlаdigаn dvigаtеlni gеnеrаtоrdеk ishlаtish vа аylаnish yo’nalishini o’zgаrtirish; · shuntli gеnеrаtоrni turli ko’rsаtgichlаrini yozib оlish vа tushunаdigаn bo’lish. iv. ishni bajarish tartibi: 2. laboratoriya qurilmasi bilan tarnishing. 2.1 – rasm: jihozlarini laboratoriya stendida joylashuvi. 3. laboratoriya stendidagi jihozlar va o’lchov asboblari: № nomi soni tex. xarakteristikasi 1 ketma-ket qo’zg’atishli mashina 1 2 maxovik (yuklama) 1 3 o’zgarmas tok manbai 1 300w 4 ishga tushirgich …

5 / 23

ng. 8. tekshirilayotgan dvigatelni dinamik tormozlashdagi mexanik xarakteristikasini quring. 9. dvigatelni teskari aylantirishdagi mexanik xarakteristikasini quring. 10. bajarilgan ish yuzasidan hisobot yozing. 2.2 – rasm: ketma-ket qo’zg’atishli dvigatelni ishga tushirish sxemasini. 1.2 – jadval: № o’lchanadi hisoblanadi u, v nd, ayi/min iya, a iq, a мym, nm ∆м, nm мd, nm 1 2 3 4 5 nazorat savollari: 1. ketma-ket qoʻzgʻatgichli dvigatelning tabiiy va tezlik xarakteristikalarining farqi nimada? 2. tormozlash rejimida dvigatelning mexanik xarakteristikasi nechanchi kvadrantda joylashadi? 3. tormoz rejimida dvigatel mexanik xarakteristikasi formulasini yozing. 4. nima uchun ketma-ket qozg’atishli dvigatelni yuklamasiz ishga tushirish mumkin emas? 5. nima sababdan sxema bo‘yicha ulangan ketma-ket qo‘zg‘atishli elektr dvigatel uchun generator to‘xtatish rejimi mumkin emas? 6. ketma-ket qo‘zg‘atishli o‘zgarmas tok dvigatelning qaysi xususiyatlari tezlik va mexanik xarakteristikalari tenglamasini ifodalashga yo‘l qo‘yilmaydi? 7. qaysi sxema bo‘yicha ulangan ketma-ket qo‘zg‘atishli elektrdvigatel generator to‘xtatish rejimida ishlaydi? 8. yakor zanjiri shuntlangan ketma-ket qo‘zg‘atishli elektrdvigatelning tezligi ushbu qarshiligini …
