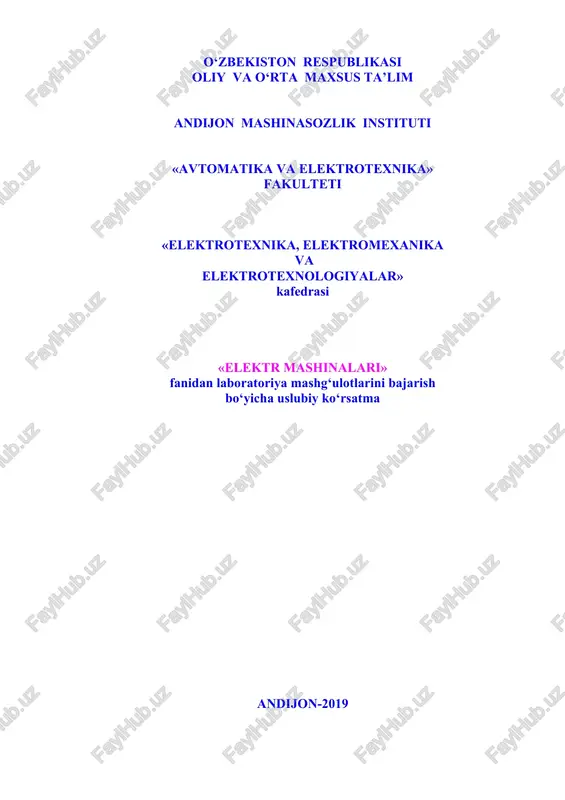

o‘zbekiston respublikasi oliy va o‘rta maxsus ta’lim andijon mashinasozlik instituti «avtomatika va elektrotexnika» fakulteti «elektrotexnika, elektromexanika va elektrotexnologiyalar» kafedrasi «elektr mashinalari» fanidan laboratoriya mashg‘ulotlarini bajarish bo‘yicha uslubiy ko‘rsatma andijon-2019 «tasdiqlayman» andijonmashinasozlikinstitut o‘quv -uslubiy kengashidako‘ribchiqilganvama’qullangan kengashraisi____________q.ermatov «__» ______ 2019y «ma’qullangan» «avtomatika va elektrotexnika»fakulteti kengashidamuxokamaqilinganvama’qullangan kengashraisi________ t.turg‘unov «__» ______ 2019y «tavsiyaetilgan» “elektrotexnika, elektromexanika va elektrotexnologiyalar”kafedrasimajlisidamuxokamaqilinganvatavsiyaetilgan kafedramudiri _______ s.abduraxmonov (kafedramajlisining __- sonlibayonnomasi «___» ________2019 y) taqrizchilar: 1. andijon qishloq xo‘jaligi instituti dotsenti a.ismoilov 2. ”eee” kafedrakatta o‘qituvchisi a.axmedov tuzuvchilar: z.m. rejabov katta o‘qituvchi a.sh.shukraliev assistent laboratoriya ishlarini bajarishning umumiy tartibi 1. laboratoriya ishini bajarishga nazariy kursining tegishli qismini o‘rganib chiqqan talabalar qo‘yiladi. aks xolda, ular o‘qituvchi belgilagan kun soatda qayta sinovdan o‘tib, ishga qo‘yiladilar. 2. ishni bajarishga ruxsat olgan talabalar laboratoriya uskunalardan berilgan sxemani yig‘ishadi. sxema to‘g‘riligini o‘qituvchi tekshirgandan so‘ng, talabalar tajribani boshlaydilar. bunda oldindan tayyorlangan jadvallarga olingan o‘lcham natijalari to‘ldiriladi. talabalar ishning natijalarini mustaqil taxlil qilishadi va bu asosida xisobot tuzishadi. xisobotda …

2 / 37

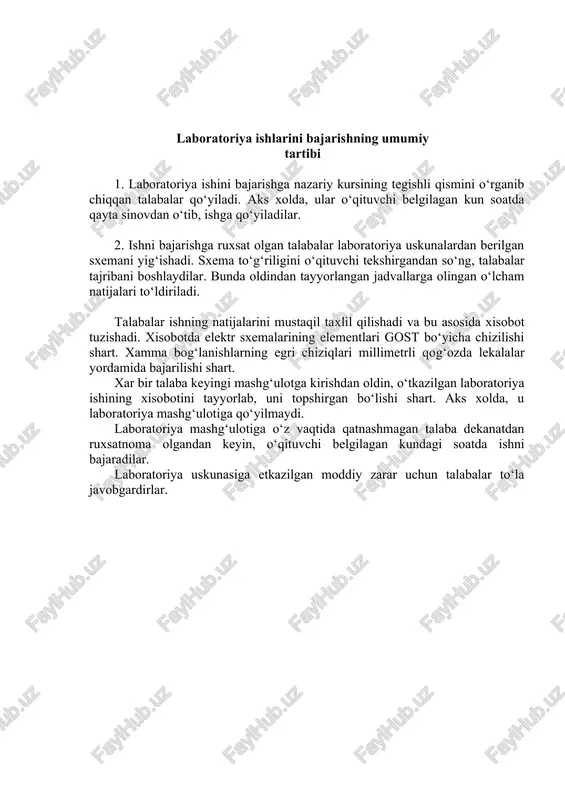

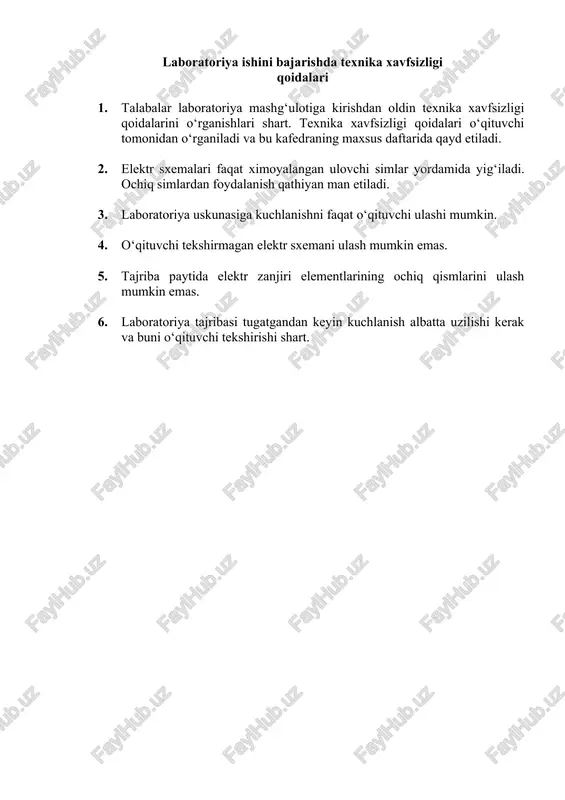

ashg‘ulotiga o‘z vaqtida qatnashmagan talaba dekanatdan ruxsatnoma olgandan keyin, o‘qituvchi belgilagan kundagi soatda ishni bajaradilar. laboratoriya uskunasiga etkazilgan moddiy zarar uchun talabalar to‘la javobgardirlar. laboratoriya ishini bajarishda texnika xavfsizligi qoidalari 1. talabalar laboratoriya mashg‘ulotiga kirishdan oldin texnika xavfsizligi qoidalarini o‘rganishlari shart. texnika xavfsizligi qoidalari o‘qituvchi tomonidan o‘rganiladi va bu kafedraning maxsus daftarida qayd etiladi. 2. elektr sxemalari faqat ximoyalangan ulovchi simlar yordamida yig‘iladi. ochiq simlardan foydalanish qathiyan man etiladi. 3. laboratoriya uskunasiga kuchlanishni faqat o‘qituvchi ulashi mumkin. 4. o‘qituvchi tekshirmagan elektr sxemani ulash mumkin emas. 5. tajriba paytida elektr zanjiri elementlarining ochiq qismlarini ulash mumkin emas. 6. laboratoriya tajribasi tugatgandan keyin kuchlanish albatta uzilishi kerak va buni o‘qituvchi tekshirishi shart. 1 – laboratoriya ishi uch fazali ikki chulg‘amli transformatorning salt ishlash xamda kiska tutashuv xolatlardagi xarakteristikalarini va parametrlarini tekshirish ishning maqsadi. transformator qurilmasi bilan tanishish; uni salt ishlash va qisqa tutashuv usuli orqali laboratoriyada tekshirishning amaliy yo‘llarini o‘rganish. i. ishning …

3 / 37

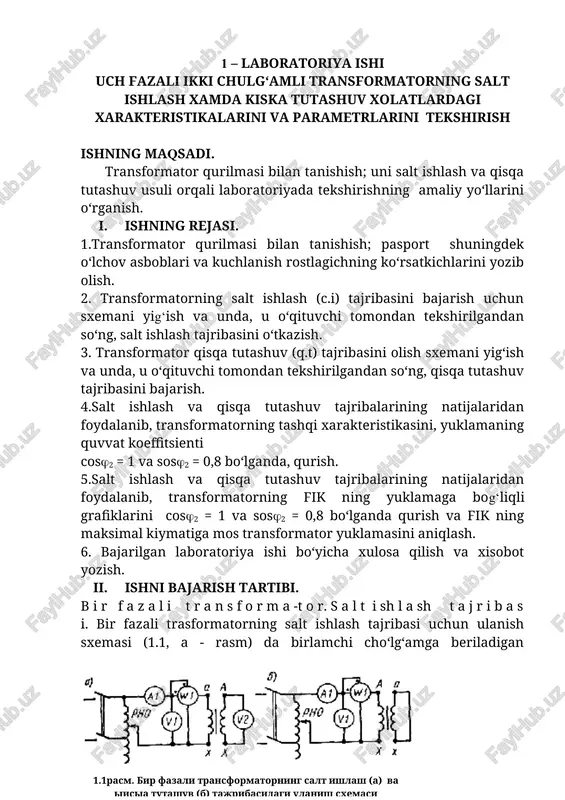

va qisqa tutashuv tajribalarining natijalaridan foydalanib, transformatorning fik ning yuklamaga bog‘liqli grafiklarini cos2 = 1 va sos2 = 0,8 bo‘lganda qurish va fik ning maksimal kiymatiga mos transformator yuklamasini aniqlash. 6. bajarilgan laboratoriya ishi bo‘yicha xulosa qilish va xisobot yozish. ii. ishni bajarish tartibi. ( 1.1rasm. bir fazali transformatorning salt ishlash (a) va iisia tutashuv (b) tajribasidagi ulanish sxemasi )b i r f a z a l i t r a n s f o r m a -t o r. s a l t i sh l a sh t a j r i b a s i. bir fazali trasformatorning salt ishlash tajribasi uchun ulanish sxemasi (1.1, a - rasm) da birlamchi cho‘lg‘amga beriladigan kuchlanishni ravon rostlash imkoniyatini beradigan rno kuchlanish rostlagich qo‘llaniladi. odatda birlamchi cho‘lg‘am sifatida past kuchlanishli (pk) cho‘lg‘am ishlatiladi. o‘lchov asboblarining ko‘rsatkichlari 1.1-jadvalga kiritiladi. . 1.1-jadval o‘lchov va xisoblar nomeri o‘lchovlar xisoblar u1, v i0, …

4 / 37

yatini beradi. transformatorning ikkilamchi cho‘lg‘amini, u transformatorning ikkilamchi zanjirida sezilarli elektrik qarshiliklarni xosil qilmaslikgi uchun, ko‘ndalang kesimi kerakli darajada bo‘lgan mis sim bilan qisqa tutashtiriladi. qisqa tutashuv tajribasi quyidagi ketma-ketlikda o‘tkaziladi. rno dastagi nol belgiga o‘rnatiladi, so‘ngra rubilpnikni ulab, rno yordamida kuchlanish asta-sekin orttiriladi. bunda qisqa tutashuv tokining kattaligi 0 dan 1,2 i1nom qiymatigacha o‘zgartiriladi. o‘lchov asboblarining qisqa tutashuv tokining taxminan bir xil intervallarida olingan ko‘rsatkichlari xamda hisoblash natijalari 1.2-jadvalga kiritiladi. qisqa tutashuv tokining i1k = i1nom qiymatiga mos keluvchi kattaliklari qalin chiziq bilan chiziladi. 1.2-jadval o‘lchov va xisoblar nomeri o‘lchovlar xisoblar uk, v i1k, a rk, vt uk, % sosk so‘ngra quyidagi xisoblar bajariladi q.t. kuchlanishi, minimal birlamchi kuchlanishga nisbatan foizlarda uk = (uk / u1 nom)100 ; (1.4) q.t. tajribasidagi quvvat koeffitsienti sosk = rk / (ukik) . (1.5) ( 1.2-rasm. transformatorinng salt ishlash (a) va iisia tutashuv (b) xarakteristikalari ) jadvaldagi mahlumotlarga ko‘ra, q.t. xarakteristikalari quriladi(umumiy koordinata …

5 / 37

shkil etuvchisi. ( 1.3-rasm. transformatorning tashii xarakteristikasi (a) va uning f.i.k ni yuklamaga boliilik grafigi (b) )t a sh q i x a r a k t e r i s t i k a l a r. transformator yuklamasining ortishi bilan uning ikkilamchi cho‘lg‘ami klemmalaridagi kuchlanish o‘zgaradi. ushbu kuchla-nishning yuklamaga boliqligi grafik tarzda transformator-ning tashqi xarakteristikalari u2 = f(i2) sifatida ifoda-lanadi. tashqi xarakteristikalarining ko‘rinishi yuklama xarakteriga va quvvat koeffitsienti cos2 ning qiymatiga boliq bo‘ladi; aktiv va aktiv – induktivli yuklamalarda tashqi xarakteristikalar pasayuvchi ko‘rinishga egadir, bunda quvvat koeffitsien-ti cos2 qancha kat-ta bo‘lsa, xarakte-ristikalar absissa o‘qiga shuncha ko‘p egilgan bo‘ladi.; aktiv–siimli yuk-lamada tashqi xa-rakteristika yuqori ko‘tarilgan ko‘ri-nishga ega bo‘ladi (1.3,a-rasm) har qanday yuklamada, transformator ikkilamchi cho‘lg‘ami klemmalaridagi kuchlanishi u2 = u20(1-0,01u) (1.11) bunda u20 – s.i rejimda ikkilamchi cho‘lg‘amdagi kuchlanish, u transformator chiqishidagi nominal kuchlanishga teng deb olinadi, v; u – ikkilamchi kuchlanishini transfor-matorning yuklamasi tomonidan hosil qilinadigan o‘zgarishi. tashqi …
