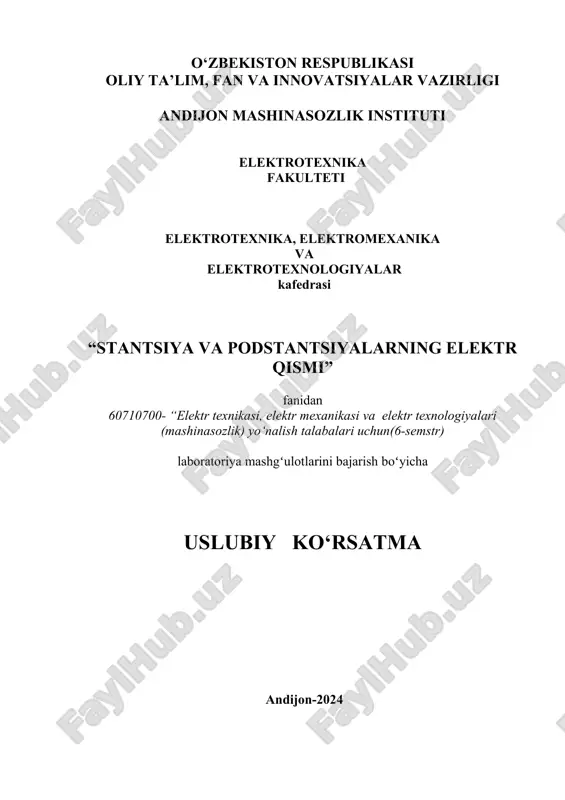

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi andijon mashinasozlik instituti elektrotexnika fakulteti elektrotexnika, elektromexanika va elektrotexnologiyalar kafedrasi “stantsiya va podstantsiyalarning elektr qismi” fanidan 60710700- “elektr texnikasi, elektr mexanikasi va elektr texnologiyalari (mashinasozlik) yo‘nalish talabalari uchun(6-semstr) laboratoriya mashgʻulotlarini bajarish boʻyicha uslubiy ko‘rsatma andijon-2024 «stantsiya va podstantsiyalarning elektr qismi» fanidan laboratoriya ishlarini bajarishda texnika xavfsizligi «stantsiya va podstantsiyalarning elektr qismi» laboratoriyalaridagi laboratoriya dastgoxlari xarakatdagi elektr qurilmalari bo‘lib undagi ayrim elementlar kuchlanish ostida bo‘ladi. shuning uchun ma’lum bir sharoitlarda, o‘rnatilgan qoidalarni buzish natijasida, laboratoriya dastgoxlarida insonni elektr toki urishi mumkin bo‘lgan yoki turli ko‘rinishdagi jaroxatlanishi mumkin bo‘lgan manbaga aylanadi. talabalarni yaqinlashi, kirishi mumkin bo‘lgan asboblar, mashinalar va ishga tushirish apparatlari tarkibiga kirgan laboratoriya jixozlarini montaj qilganda vaziyat yana xam jiddiylashib laboratoriya ishlarini bajarishda yana xam xavf kuchayadi. inson badani elektr o‘tkazuvchanlikka ega bo‘lganligi sababli kuchlanish ostida bo‘lgan ikkita, elektrdan izolyatsiya qilinmagan elementga tegib ketish natijasida (shunday elementlardan biri elektr mashinasining yoki transformatorning …

2 / 9

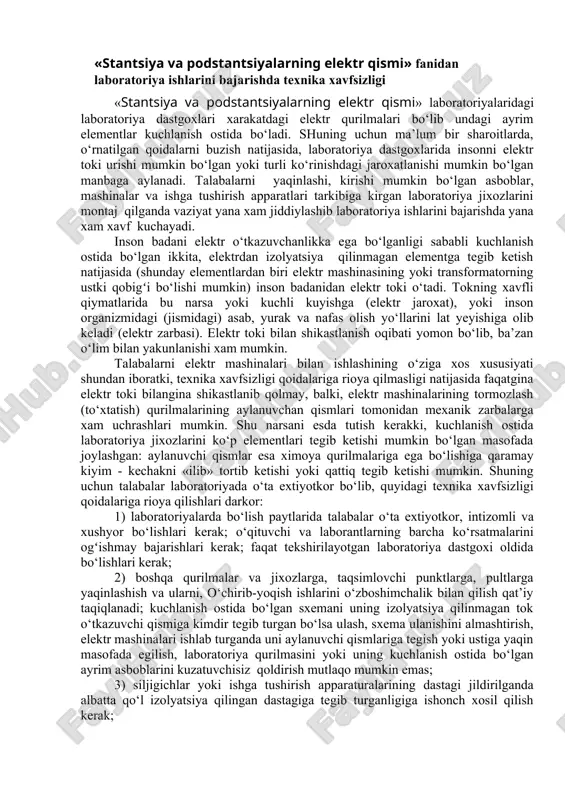

tlanib qolmay, balki, elektr mashinalarining tormozlash (to‘xtatish) qurilmalarining aylanuvchan qismlari tomonidan mexanik zarbalarga xam uchrashlari mumkin. shu narsani esda tutish kerakki, kuchlanish ostida laboratoriya jixozlarini ko‘p elementlari tegib ketishi mumkin bo‘lgan masofada joylashgan: aylanuvchi qismlar esa ximoya qurilmalariga ega bo‘lishiga qaramay kiyim - kechakni «ilib» tortib ketishi yoki qattiq tegib ketishi mumkin. shuning uchun talabalar laboratoriyada o‘ta extiyotkor bo‘lib, quyidagi texnika xavfsizligi qoidalariga rioya qilishlari darkor: 1) laboratoriyalarda bo‘lish paytlarida talabalar o‘ta extiyotkor, intizomli va xushyor bo‘lishlari kerak; o‘qituvchi va laborantlarning barcha ko‘rsatmalarini ogʻishmay bajarishlari kerak; faqat tekshirilayotgan laboratoriya dastgoxi oldida bo‘lishlari kerak; 2) boshqa qurilmalar va jixozlarga, taqsimlovchi punktlarga, pultlarga yaqinlashish va ularni, o‘chirib-yoqish ishlarini o‘zboshimchalik bilan qilish qat’iy taqiqlanadi; kuchlanish ostida bo‘lgan sxemani uning izolyatsiya qilinmagan tok o‘tkazuvchi qismiga kimdir tegib turgan bo‘lsa ulash, sxema ulanishini almashtirish, elektr mashinalari ishlab turganda uni aylanuvchi qismlariga tegish yoki ustiga yaqin masofada egilish, laboratoriya qurilmasini yoki uning kuchlanish ostida bo‘lgan ayrim …

3 / 9

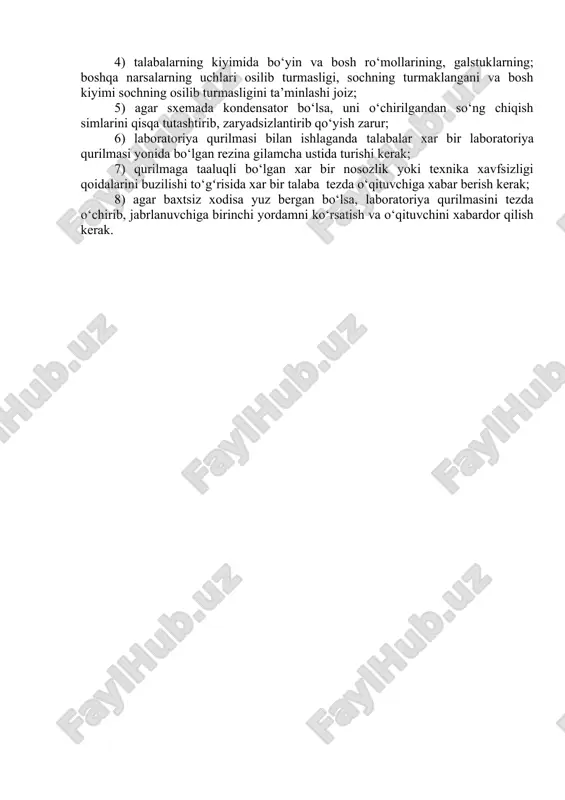

ha ustida turishi kerak; 7) qurilmaga taaluqli bo‘lgan xar bir nosozlik yoki texnika xavfsizligi qoidalarini buzilishi to‘gʻrisida xar bir talaba tezda o‘qituvchiga xabar berish kerak; 8) agar baxtsiz xodisa yuz bergan bo‘lsa, laboratoriya qurilmasini tezda o‘chirib, jabrlanuvchiga birinchi yordamni ko‘rsatish va o‘qituvchini xabardor qilish kerak. kirish «stantsiya va podstantsiyalarning elektr qismi» fani boʻyicha laboratoriya mashgʻulotlari ma’ruzalarda olingan nazariy bilimlarni mustahkamlashda hamda axborot oʻlchash texnikasi boʻyicha tajribalarni oʻtkazishga malaka hosil qilishda katta ahamiyatga ega. talabalar laboratoriya mashgʻulotlarida oʻlchash tajribasini qoʻllash, asbob-uskunalarni tanlash, oʻlchash natijalarini chiqarish va xulosalar qilishni oʻrganadilar. natijada talabalar mustaqil ravishda tajriba oʻtkazish koʻnikmasiga ega boʻlishlari koʻzda tutiladi. laboratoriya mashgʻulotlarini bajarish uchun talabalar xavfsizlik texnikasi qoidalari boʻyicha yoʻriqnomadan oʻtib, ushbu uslubiy qoʻllanmadagi tegishli laboratoriya ishlari boʻyicha nazariy jihatdan tayyorlanib, koʻrsatilgan sinov savollari boʻyicha mukammal bilimga ega boʻlishlari va laboratoriya ishini oʻtkazish tartiblarini oʻrganib chiqishlari kerak. talaba tajribani oʻtkazishga ruxsat olgandan soʻng ish sxemasini yigʻib oʻqituvchiga koʻrsatadi va uning ruxsati …

4 / 9

n talaba navbatdagi laboratoriya ishiga qoʻyilmaydi. darsga kelmay qolgan talaba qoida boʻyicha ruxsatnoma bilan kelib, oʻtkazib yuborgan laboratoriya mashgʻulotini kafedraning maxsus jadvali boʻyicha bajaradi. yuqorida aytib oʻtilgan talablarni va xavfsizlik texnikasi qoidalarini buzgan talabalar darsga qoʻyilmaydi. 1–laboratoriya ishi 2-soat “stantsiya va podstantsiyalarining elektr qismi” fanidan tajriba mashgʻulotlarida foydalaniladigan yordamchi apparatlar va asbob – uskunalar bilan tanishish i. ishning maqsadi talabalarni “stantsiya va podstantsiyalarning elektr qismi” fani boʻyicha tajriba mashgʻulotlarida foydalaniladigan yordamchi apparatlar, asbob–uskunalar bilan mustaqil ravishda ishlashga oʻrgatish va ishlash printsiplari bilan tanishish. ii. umumiy tushunchalar rostlovchi avtotransformatorlar rostlovchi avtotransformatorlarning transformatorlardan farqli oʻlaroq faqat bir choʻlgʻamga ega boʻlib ikkilamchi choʻlgʻami boʻlmaydi. butun choʻlgʻamda hosil boʻlgan kuchlanishni dastak (polzunka) yordamida ikkilamchi kuchlanish sifatida yuklamaga uzatiladi. polzunka harakati yordamida bu kuchlanishni oʻzgartirish mumkin. keltirilgan avtotransformatorning barcha sxemalarida 380 v tarqatish tarmogʻi yuklamaning rostlovchi kuchlanish bilan toʻgʻridan–toʻgʻri yoki elektrik bogʻlangan. bu esa rostlanuvchi kuchlanishning eng kichik qiymatlarida ham xavfli boʻladi. esda tuting, avto …

5 / 9

ovchi avtotransformatorlar sxemasi. – bir vaqni oʻzida ikkita alohida 5 v da 240 v gacha boʻlgan roslangan kuchlanish olish mumkin. 1.2–rasm. aor–40 220 rostlovchi avtotransformatorlarning ulanish sxemasi. rostlovchi uch fazali avtotransformatorlar atrn yoki rnt - faqat birlamchi nominal kuchlanish (chiziqli) 220 v (380 v li kuchlanishga ulash mumkin emas ) - nominal toki – 32 a - nominal quvvati (bir soatli) – 12 kva - uch fazali - bir vaqtni oʻzida ikkita 5 v dan 240 v gacha bqlgan rostlangan kuchlanish olish mumkin. 3. rostlovchi uch fazali avtotransformatorlar aotr yoki rnt – faqat birlamchi nominal kuchlanish (chiziqli) 220 v (380 v li kuchlanishga ulash mumkin emas). – nominal toki – 32a – nominal quvvati (bir soatda) 12 kva – uch fazali – bir vattni oʻzida ikkita 5 v dan 240 v gacha boʻlgan rostlangan kuchlanish olish mumkin. potentsiometrning ulanish sxemasi laboratoriya sharoitida tok va kuchlanishni rostlash uchun reostat va potentsiometr …
