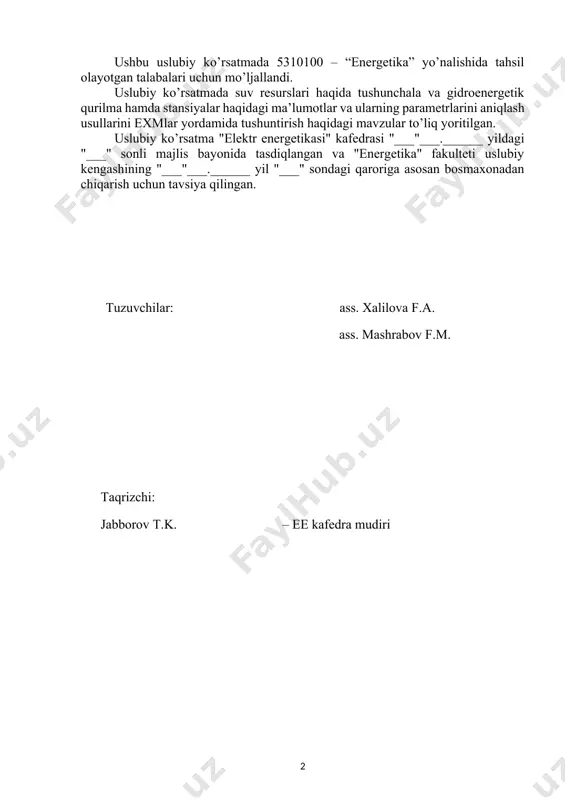

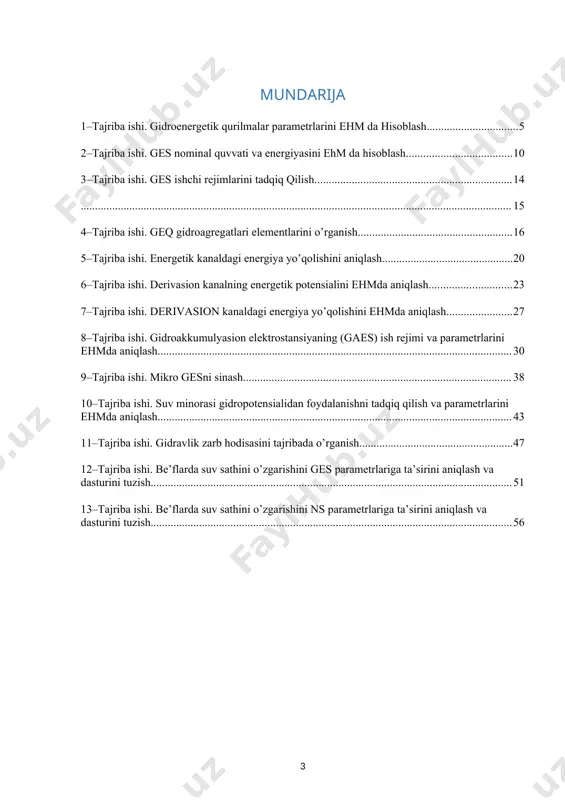

o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi farg’ona politexnika instituti “suv energiyasidan foydalanish” fanidan laboratoriya mashg’ulotlari uchun uslubiy ko’rsatmalar farpi uslubiy kengashi tomonidan tasdiqlangan. bayon № __”___”___2021 y. farg‘ona–2021 ushbu uslubiy ko’rsatmada 5310100 – “energetika” yo’nalishida tahsil olayotgan talabalari uchun mo’ljallandi. uslubiy ko’rsatmada suv resurslari haqida tushunchala va gidroenergetik qurilma hamda stansiyalar haqidagi ma’lumotlar va ularning parametrlarini aniqlash usullarini exmlar yordamida tushuntirish haqidagi mavzular to’liq yoritilgan. uslubiy ko’rsatma "elektr energetikasi" kafedrasi "___"___.______ yildagi "___" sonli majlis bayonida tasdiqlangan va "energetika" fakulteti uslubiy kengashining "___"___.______ yil "___" sondagi qaroriga asosan bosmaxonadan chiqarish uchun tavsiya qilingan. tuzuvchilar: ass. xalilova f.a. ass. mashrabov f.m. taqrizchi: jabborov t.k. – ee kafedra mudiri mundarija 1–tajriba ishi. gidroenergetik qurilmalar parametrlarini ehm da hisoblash 5 2–tajriba ishi. ges nominal quvvati va energiyasini ehm da hisoblash 10 3–tajriba ishi. ges ishchi rejimlarini tadqiq qilish. 14 4–tajriba ishi. geq gidroagregatlari elementlarini o’rganish 16 5–tajriba ishi. energetik kanaldagi energiya …

2 / 61

iqlash va dasturini tuzish 55 foydalanilgan adabiyotlar……………………………………………………………………… 57 1–tajriba ishi. gidroenergetik qurilmalar parametrlarini ehm da hisoblash ishdan maqsad: 1. gidroenergetik qurilmalar to’g’risida qisqacha ma’lumotga ega bo`lish. 2. ges va ns parametrlarini hisoblash va ehmda dasturini tuzish. qisqacha nazariy ma’lumotlar: gidroenergetik qurilma (geq) deb, oqim mexanik energiyasini elektr energiyasiga yoki aksincha elektr energiyani oqim mexanik energiyasiga aylantirib beruvchi qurilmaga aytiladi. gidroenergetik qurilmalar gidrotexnik inshootlar, energetik, mexanik jihozlar, o’lchash, boshqarish va nazorat qilish vositalaridan iborat bo’lgan murakkab zamonaviy ishlab chiqarish majmuidir. gidroenergetik qurilmalarning quyidagi turlari mavjud: - gidroelektr stansiyalar (ges) – oqim mexanik energiyasi yordamida elektr energiya oluvchi geqdir; - nasos stansiyalari (ns) – elektr energiyani oqim mexanik energiyasiga aylantirib beruvchi geqdir; - gidroakkumulasion elektrstansiyalar (gaes) – ham ges, ham ns rejimida ishlay oladigan geqdir; - suv to’lqin elektrstansiyasi– suv sathining ko’tarilishi yoki pasayishidan elektrenergiya oluvchi geqdir. gidroelektrostansiyalar. gidroelektrostansiyalarda suv oqimi energiyasi elektr energiyasiga aylantiriladi. bu ishni amalga oshirish uchun ges tarkibida …

3 / 61

adi. turbina bilan generator birgalikda gidroagregat deb ataladi. nasos stansiyalari. suv berish grafigi asosida ma’lum miqdordagi suvni berilgan balandlikka yoki masofaga etkazib beradigan gidroenergetik qurilmalar nasos stansiyalari deb ataladi. hozirgi paytda nasos stansiyalari ko’p maqsadlarda, jumladan sug’orish va ichimlik suv bilan ta`minlash tizimlarida, atom va issiqlik elektr stansiyalarining suv ta`minotida keng qo’llanilmoqda. nasos stansiyasining asosiy jihozlari nasos va elektrdvigatel hisoblanadi va ikkalasi birgalikda nasos agregati deb ataladi. gidroakkumulyasion elektr stansiyalari. gaes gidroenergetik qurilmalarning yuqorida keltirilgan ikki turining ham vazifasini bajarishi mumkin, ya’ni ges sifatida ham va nasos stansiyasi holatida ham ishlashi mumkin. ma`lumki, sutkaning ba’zi paytlarida (kechasi) energiya iste`moli kunduzgi energiya iste`moli qiymatidan ancha past bo’ladi. shunday paytlarda gaesda nasos agregatlari ishga tushib yuqori b`efdagi suv havzasini to’ldiradi. kunduzgi energiya iste`moli eng yuqori bo’lgan soatlarda yuqori b`efdagi havzadan suv pastga tushib turbinalarni ishga tushiriladi va elektr energiyasi ishlab chiqiladi. natijada nasoslar arzon elektr energiya iste`mol qilib suv havzasida zarur miqdordagi …

4 / 61

rgacha ko’tarilishi mumkin. geq ning asosiy parametrlariga quyidagilar kiradi: 1. napor (h, m) geq turiga qarab turlicha bo’ladi yoki hisoblanadi. geometrik (yoki statik) napor (hg, m) deb, yuqori b’ef (▼yub, m) bilan quyi b`ef (▼qb, m) orasidagi satx farqiga aytiladi va u quyidagicha xisoblanadi: hg =▼yub - ▼qb, m gesning sof napori (hges, m) deb, geometrik (yoki statik) napor (hg) kattaligidan turli qarshiliklarda yo’qolgan napor qiymatining ayirmasiga aytiladi. hges= hg - hw=▼yub - ▼qb - hw , m bu yerda, hw - turli qarshiliklarda yo’qolgan napor qiymati, m. nsning sof napori (hns, m) deb, geometrik (yoki statik) napor (hg) kattaligi bilan turli qarshiliklarda sarf bo’lgan napor qiymatining yig’indisiga aytiladi. hns= hg + hw=▼yub - ▼qb + hw , m bu yerda, hw - turli qarshiliklarda sarf bo’lgan napor qiymati, m. 2. suv sarfi (q, m3/s) deb, birlik vaqt oralig’ida turbinadan (yoki nasosdan) o’tgan suv miqdoriga aytiladi. q=w/t , m3/s bu …

5 / 61

qiymatlarini 1.1-jadvaldan olib geq parametrlarini dastur asosida aniqlaymiz. 1.1-jadval. variant ▼yub, m ▼qb, m hw, m w, m3 t, sek ges yoki ns ishlagan vaqti t, soat 1 250 165 2 200 5 3 2 240 180 1,7 250 10 6 3 260 100 2,2 100 16 7 4 150 110 1,1 320 10 10 5 250 50 4 210 20 9 6 300 95 4,3 400 15 5 7 135 85 1,8 150 2 12 8 500 120 5,4 300 18 18 9 350 225 2,4 230 13 15 10 95 25 0,9 300 5 13 11 195 65 1,6 200 12 19 12 100 15 1,5 330 18 24 13 110 55 1,9 450 9 22 14 210 55 1,7 95 3 21 15 230 120 2,2 150 10 36 16 450 305 2,8 300 25 30 17 365 259 2,1 150 5 25 18 200 85 1,6 …
