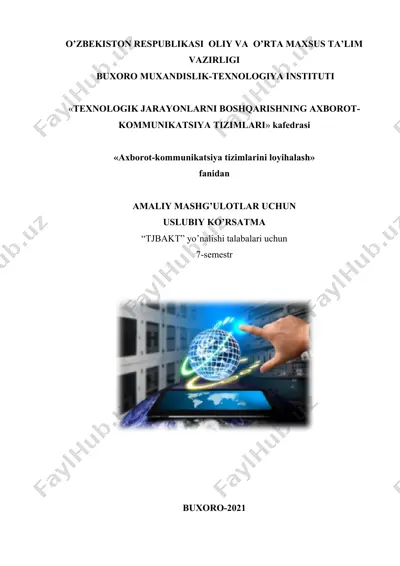

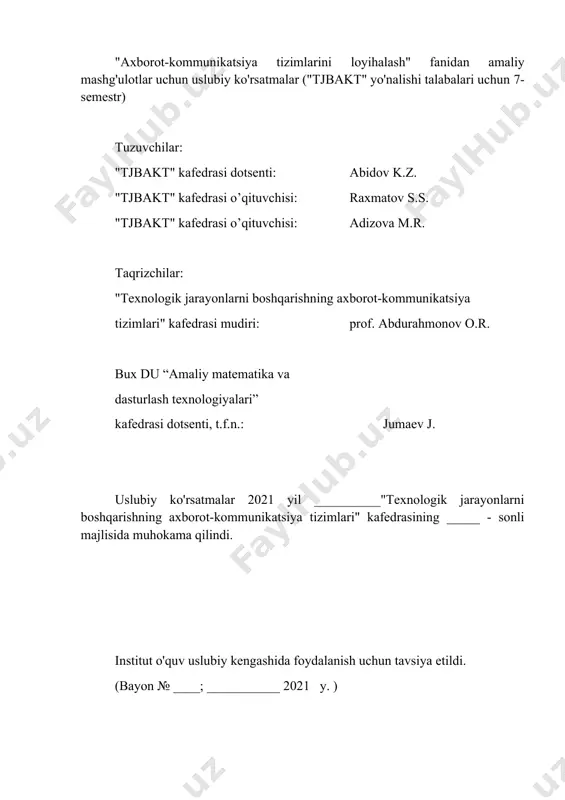

o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi buxoro muxandislik-texnologiya instituti «texnologik jarayonlarni boshqarishning axborot-kommunikatsiya tizimlari» kafedrasi «axborot-kommunikatsiya tizimlarini loyihalash» fanidan amaliy mashg’ulotlar uchun uslubiy ko’rsatma “tjbakt” yo’nalishi talabalari uchun 7-semestr buxoro-2021 "axborot-kommunikatsiya tizimlarini loyihalash" fanidan amaliy mashg'ulotlar uchun uslubiy ko'rsatmalar ("tjbakt" yo'nalishi talabalari uchun 7-semestr) tuzuvchilar: "tjbakt" kafedrasi dotsenti: abidov k.z. "tjbakt" kafedrasi o’qituvchisi: raxmatov s.s. "tjbakt" kafedrasi o’qituvchisi: adizova m.r. taqrizchilar: "texnologik jarayonlarni boshqarishning axborot-kommunikatsiya tizimlari" kafedrasi mudiri: prof. abdurahmonov o.r. bux du “amaliy matematika va dasturlash texnologiyalari” kafedrasi dotsenti, t.f.n.: jumaev j. uslubiy ko'rsatmalar 2021 yil __________"texnologik jarayonlarni boshqarishning axborot-kommunikatsiya tizimlari" kafedrasining _____ - sonli majlisida muhokama qilindi. institut o'quv uslubiy kengashida foydalanish uchun tavsiya etildi. (bayon № ____; ___________ 2021 y. ) amaliy mashg’ulot №1 mavzu: axborot tizimlarining fizik va mantiqiy ma'lumotlar modelini loyihalashtirish ishning maqsadi: er-modeli asosida ma'lum bir mavzu uchun infologik modelni yaratish ko'nikmalarini egallash. nazariy ma’lumotlar model explorer - erwin dm model navigatori …

2 / 104

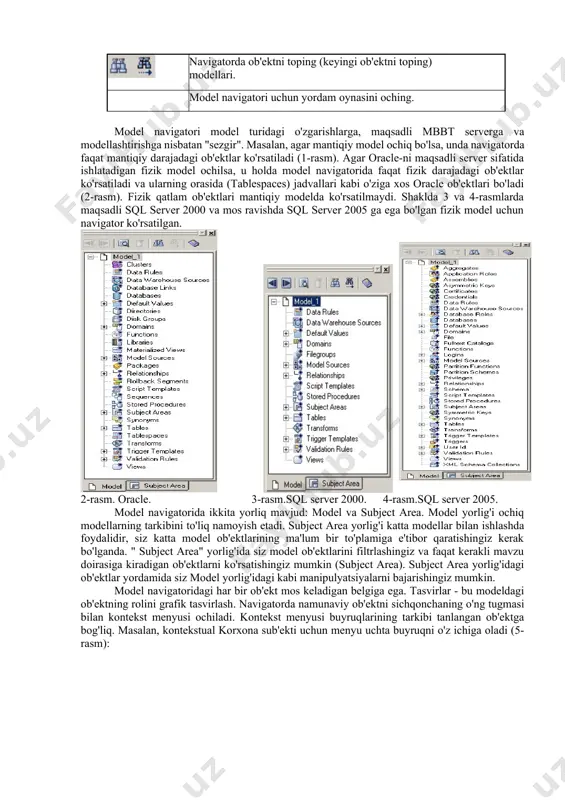

ektlar model navigator oynasida tahrirlanganda, o'zgarishlar darhol diagramma oynasida ko'rsatiladi va aksincha. masalan, model explorer oynasida jadvalning nomini o'zgartirsangiz, diagramma oynasida tegishli jadvalning nomi ham o'zgaradi. agar siz diagrammadagi ob'ektni topa olmasangiz, uni model navigatorida toping, ustiga sichqonchaning o'ng tugmachasini bosing va paydo bo'lgan kontekst menyusida "go to diagram" buyrug'ini bosing. natijada, kerakli ob'ekt diagramma oynasida ko'rsatiladi. model navigatori navigatorning funktsiyalariga tez kirish uchun o'z asboblar paneliga ega. navigator vositalarining tavsifi jadvalda keltirilgan. 1-jadval. 1-jadval. model navigator vositalarining tavsifi. boshqarish elementlari ta'rifi model navigatorida ko'rgan yoki tahrir qilgan avvalgi (keyingi) ob'ektga o'tish. model navigatorida tanlangan ob'ektning xususiyatlarini ko'rish. (ko'rsatiladigan dialog oynasi tanlangan ob'ekt turiga bog'liq.) model navigatorida tanlangan ob'ektni o'chiring. navigatorda ob'ektni toping (keyingi ob'ektni toping) modellari. model navigatori uchun yordam oynasini oching. model navigatori model turidagi o'zgarishlarga, maqsadli mbbt serverga va modellashtirishga nisbatan "sezgir". masalan, agar mantiqiy model ochiq bo'lsa, unda navigatorda faqat mantiqiy darajadagi ob'ektlar ko'rsatiladi (1-rasm). agar …

3 / 104

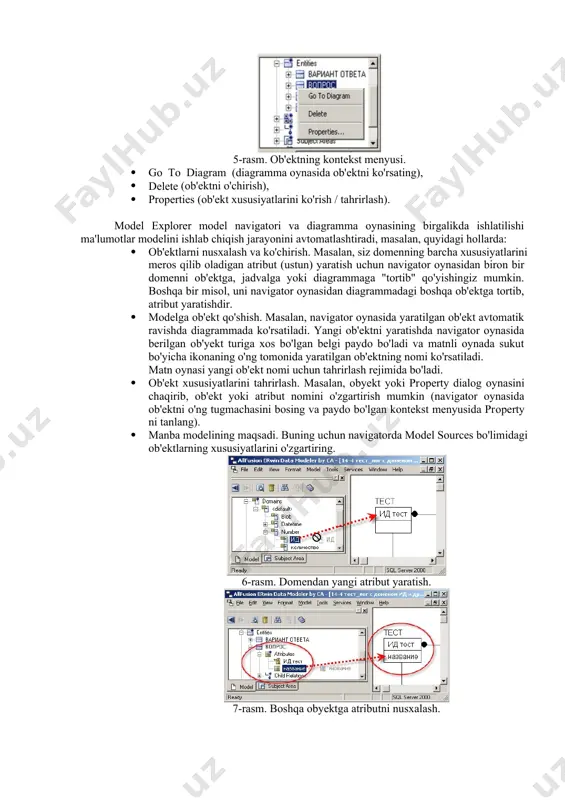

dellar bilan ishlashda foydalidir, siz katta model ob'ektlarining ma'lum bir to'plamiga e'tibor qaratishingiz kerak bo'lganda. " subject area" yorlig'ida siz model ob'ektlarini filtrlashingiz va faqat kerakli mavzu doirasiga kiradigan ob'ektlarni ko'rsatishingiz mumkin (subject area). subject area yorlig'idagi ob'ektlar yordamida siz model yorlig'idagi kabi manipulyatsiyalarni bajarishingiz mumkin. model navigatoridagi har bir ob'ekt mos keladigan belgiga ega. tasvirlar - bu modeldagi ob'ektning rolini grafik tasvirlash. navigatorda namunaviy ob'ektni sichqonchaning o'ng tugmasi bilan kontekst menyusi ochiladi. kontekst menyusi buyruqlarining tarkibi tanlangan ob'ektga bog'liq. masalan, kontekstual korxona sub'ekti uchun menyu uchta buyruqni o'z ichiga oladi (5-rasm): 5-rasm. ob'ektning kontekst menyusi. · go to diagram (diagramma oynasida ob'ektni ko'rsating), · delete (ob'ektni o'chirish), · properties (ob'ekt xususiyatlarini ko'rish / tahrirlash). model explorer model navigatori va diagramma oynasining birgalikda ishlatilishi ma'lumotlar modelini ishlab chiqish jarayonini avtomatlashtiradi, masalan, quyidagi hollarda: · ob'ektlarni nusxalash va ko'chirish. masalan, siz domenning barcha xususiyatlarini meros qilib oladigan atribut (ustun) yaratish uchun …

4 / 104

n (navigator oynasida ob'ektni o'ng tugmachasini bosing va paydo bo'lgan kontekst menyusida property ni tanlang). · manba modelining maqsadi. buning uchun navigatorda model sources bo'limidagi ob'ektlarning xususiyatlarini o'zgartiring. 6-rasm. domendan yangi atribut yaratish. 7-rasm. boshqa obyektga atributni nusxalash. 8-rasm. navigator oynasida ob'ektni yaratish. model explorer-dan foydalanib, siz quyidagi ob'ektlarni modelga qo'shishingiz mumkin: 1. attributes (atributlar) 2. columns (ustunlar), 3. default values (standart qiymatlar) 4. domains (domenlar), 5. entities (jadvallar) 6. materialized query tables (materiallashgan so'rov jadvallari) 7. materialized views (materiallashgan namoyishlar) 8. physical storage objects (jismoniy xoira ob'ektlari) 9. relationships (aloqalar,) 10. scripts (skriptlar) 11. stored displays (saqlangan namoyishlar) 12. stored procedures (saqlangan protseduralar) 13. subject areas (modelosti), 14. tables (jadvallar), 15. validation rules (baholash qoidalari), 16. views (namoyishlar). topshiriq : erwin tizimida taklif etilayotgan fan sohasi uchun infologik modelni ishlab chiqish. 1. universitet ma'lumotlari: talabaning jadvali (atributlar - talaba guvohnomasi, talabaning familiyasi, mutaxassisligi, guruhi, tug'ilgan sanasi, stipendiyasi, yashash manzili …

5 / 104

ruvchining firma nomi, yetkazib berish muddati, manzili ). firma jadvali- distribyutor (atributlar - kompyuter markasi, ishlab chiqaruvchining firma nomi, manzili, distribyutorning identifikatori, jo'natilgan sana ). kompyuterning jadvali (atributlar - distribyutor, protsessor, tashqi xotira miqdori, operativ xotira miqdori, tezlik, sichqonchaning mavjudligi, monitor markasi, narx ). 4. avtoservis: transportning jadvali (atributlar - davlat raqami, turi, markasi, ishlab chiqarilgan yili, yuk hajmi ). xodimlarning jadvali (atributlar - davlat raqami, lavozimi, familiyasi, ish haqi ). texnik tavsiflarning jadvali (atributlar - davlat raqami, dvigatel kuchi, 100 km uchun yoqilg'i sarfi, joriy tekshiruvgacha bo'lgan masofa, oxirgi tekshirish sanasi ). 5. hayvonot bog'i: hayvonning jadvali (atributlar - hayvonning identifikatori, uning nomi, hayvonning klassi, hayvonning maksimal og'irligi, rangi ). xodimlarning jadvali (atributlar - xodimning identifikatori, hayvonlarning identifikatori, lavozimi, ish haqi , ). atrof-muhitning jadvali (atributlar - hayvonning identifikatori, yashash joyi, qizil kitobga kiritilgan sana, o'rtacha umr ko'rish, uchish qobiliyati ). 6. televizor: firmaning jadvali -ishlab chiqaruvchi (atributlar - …
