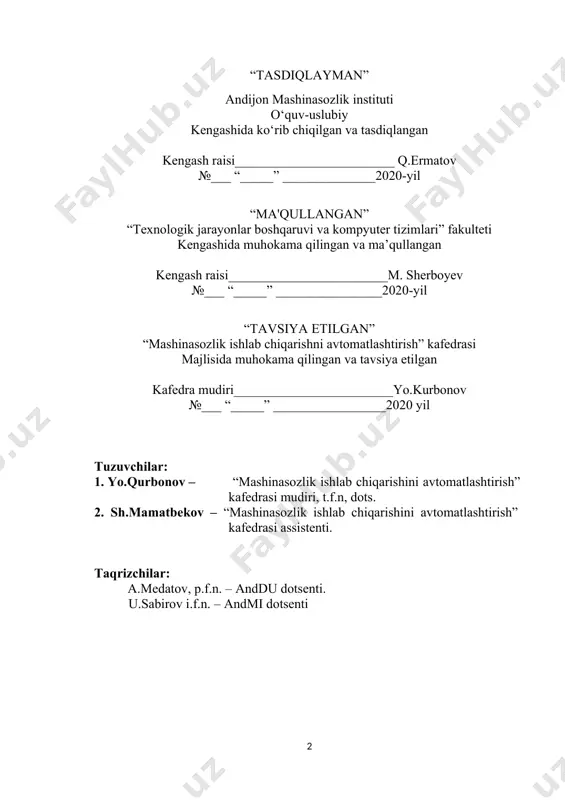

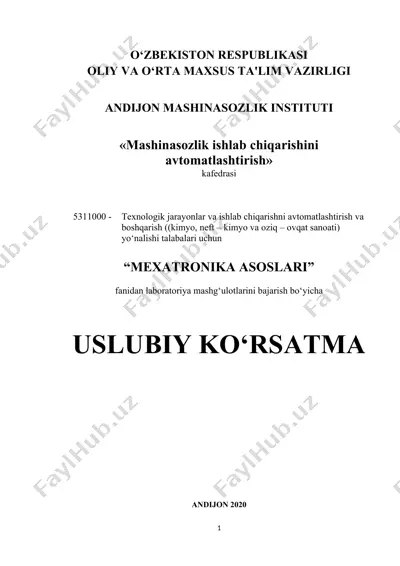

o‘zbekiston respublikasi oliy va o‘rta maxsus ta'lim vazirligi andijon mashinasozlik instituti «mashinasozlik ishlab chiqarishini avtomatlashtirish» kafedrasi 5311000 - tеxnologik jarayonlar va ishlab chiqarishni avtomatlashtirish va boshqarish ((kimyo, neft – kimyo va oziq – ovqat sanoati) yo‘nalishi talabalari uchun “mexatronika asoslari” fanidan laboratoriya mashg‘ulotlarini bajarish bo‘yicha uslubiy ko‘rsatma andijon 2020 “tasdiqlayman” andijon mashinasozlik instituti o‘quv-uslubiy kengashida ko‘rib chiqilgan va tasdiqlangan kengash raisi________________________ q.ermatov №___ “_____” ______________2020-yil “ma'qullangan” “texnologik jarayonlar boshqaruvi va kompyuter tizimlari” fakulteti kengashida muhokama qilingan va ma’qullangan kengash raisi________________________m. sherboyev №___ “_____” ________________2020-yil “tavsiya etilgan” “mashinasozlik ishlab chiqarishni avtomatlashtirish” kafedrasi majlisida muhokama qilingan va tavsiya etilgan kafedra mudiri________________________yo.kurbonov №___ “_____” _________________2020 yil tuzuvchilar: 1. yo.qurbonov – “mashinasozlik ishlab chiqarishini avtomatlashtirish” kafedrasi mudiri, t.f.n, dots. 2. sh.mamatbekov – “mashinasozlik ishlab chiqarishini avtomatlashtirish” kafedrasi assistenti. taqrizchilar: a.medatov, p.f.n. – anddu dotsenti. u.sabirov i.f.n. – andmi dotsenti mundarija 1. laboratoriya mashg‘uloti............................................................................ 2. laboratoriya mashg‘uloti............................................................................ 3. laboratoriya mashg‘uloti............................................................................ 4. laboratoriya mashg‘uloti............................................................................ 5. laboratoriya …

2 / 64

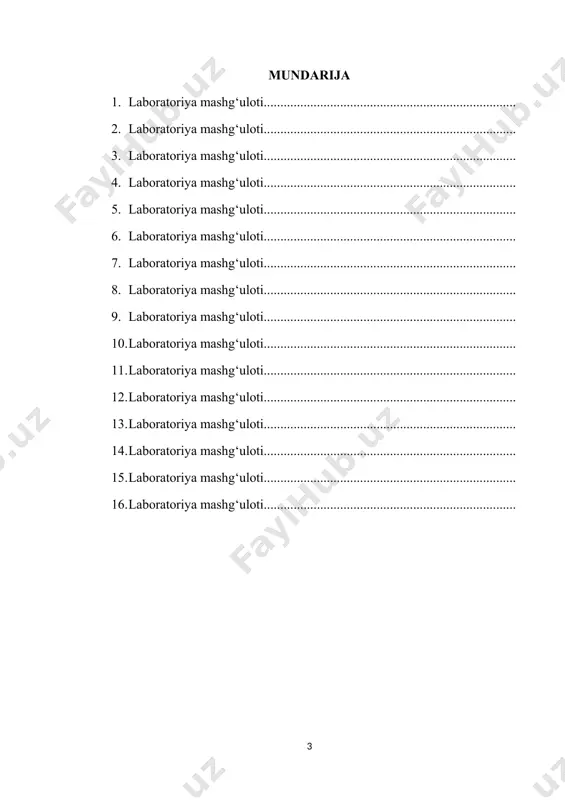

g‘uloti............................................................................ 8. laboratoriya mashg‘uloti............................................................................ 9. laboratoriya mashg‘uloti............................................................................ 10. laboratoriya mashg‘uloti............................................................................ 11. laboratoriya mashg‘uloti............................................................................ 12. laboratoriya mashg‘uloti............................................................................ 13. laboratoriya mashg‘uloti............................................................................ 14. laboratoriya mashg‘uloti............................................................................ 15. laboratoriya mashg‘uloti............................................................................ 16. laboratoriya mashg‘uloti............................................................................ kirish mexatronika asoslari fanining maqsadi talabalarga zamonaviy mexatron tizimlar yaratish prinsiplarini o‘rgatish. mexatronikaning asosiy prinsipi – bu mashina yoki mexanizmlarning mexanika, elektronika va kompyuter elementlari asosida yagona modulga biriktirish prinsipidir. bu maqsadga erishish uchun quyidagi masalalar ko‘rib chiqiladi: · talabalarni mexatron tizimlarning mexanik xarakati prinsiplari bilan tanishtirish; · talabalarga xarakatning zamonaviy mexatron modullarini konstruksiya qilish usullarini o‘rgatish; · talabalarga avr rusumidagi mikrokontrollerlar yordamida mexatron modullarni boshqarish usullarini o‘rgatish; · talabalar boshqarish tizimlarini qurishda ijodiy fikrlashga o‘rgatish. fanni o‘rganish davomida talaba mikrokontrollerlardan foydalangan holda mexatron sistemalarni boshqarish malakasiga ega bo‘lishlari kerak. quyidagi elektron o‘quv qo‘llanma mexanik xarakatlarni boshqarishning asosi hisoblangan mikrokontrollerlarni dasturlash va

3 / 64

yozilgan dastur asosida mexatron qurilma xarakatlarini emulyatsiya qilish masalalariga bag‘ishlangan. bunda 9 ta amaliy masalalar ko‘rib chiqilgan. bu masalalarga dastur tuzish uchun codevisionavr amaliy paketidan foydalanilgan. dasturlar emulyatsiyasi visualmicrolab amaliy paketida amalga oshiriladi. elektron o‘quv qo‘llanmada xar bir masala uchun codevisionavrda dastur kodlarini yozish qadamma – qadam o‘rgatilgan. yozilgan dasturning visualmicrolabdagi emulyatsiya qilish jarayoni qadamma – qadam aks ettirilgan. o‘zlashtirishning bu texnologiyasi talabalarning o‘quv materialini mustahkamlashda, ularni chuqur fikrlash, xotirada saqlash kabi qobiliyatlarini rivojlantirishda katta ahamiyatga ega. elektron o‘quv qo‘llanmada masalalar matnlari pdf formatda berilgan. avi formatda esa yagona kompyuter dasturi muhitida gipermatnli texnologiya asosida multimedia komponentlaridan foydalangan holda interaktiv muloqot imkoniyatini yaratuvchi elektron o‘quv nashri berilgan. zip formatda esa natijaviy loyiha fayllari berilgan. bundan tashqari elektron o‘quv qo‘llanmada foydalaniladigan codevisionavr, visualmicrolab, codepack, adobereader kabi amaliy paketlar o‘rnatilishi mumkin. talaba o‘quv materialini bosqichma-bosqich o‘zlashtirishi uchun masalalar “oddiydan murakkabga” prinsipi asosida berilgan. birinchi masala eng sodda, ikkinchisi murakkabroq, uchinchisi undanda murakkabroq …

4 / 64

$yoki mkga “proshivka” qilish uchun .hex faylini xosil qilishni o‘rganish. foydalaniladigan jihozlar, uskunalar, moslamalar va materiallar ro‘yxati: kompyuter, codevisionavr va proteus amaliy dasturi, avr atmega16 mikrokontrolleri datashiti. ishni bajarish tartibi: - codevisionavr dasturini (c:\cvavr) direktoriyasiga o‘rnating; - avr atmega16 mkni “data sheet” (dsh) xujjatini internetdan oling. data sheet - mikrokontrollerlarning xarakteristika jadvalidir. - (c:\cvavr) papkasi ichida z1 papkasini tashkil eting (yangi yaratilayotgan loyiha boshqa manzilli papkalarga ham yaratilishi mumkin). bu papkaga tayyorlanadigan “loyiha” fayllari yoziladi. · dasturni ishga tushirib, loyiha faylini yaratish uchun: fayl (file) -> novыy (new) -> proekt (project) -> ok -> no - buyruqlari ketma ketligi bajariladi. · z1 papkaga kirib “imya fayla” maydoniga z1 deb yozing. · "soxranit" tugmasini bosing. natijada loyiha konfiguratsiya oynasi ochiladi. · "s compiler" bo‘limini aktivlashtiring. · (chip) parametriga atmega16 qiymatini bering. · mk takt chastotasiga (clock) 1,0 mgs qiymatni bering. · "file output format(s)" oynasida cof va hex formatlari turgan bo‘lishi …$

5 / 64

tijada z1.s fayli loyihaga qo‘shildi. · loyihaga si dasturlash tilidan tashqari assembler, paskal va fortran tillarida ham dastur yozish mumkin. · si dasturlash tilida yozilgan oddiy dastur ko‘rinishi: main(0) { //dastur tanasi } · yaratilgan dasturni kompilyasiya qilish uchun “compile the project” tugmasi bosiladi. natijada ma'lumot oynasi hosil bo‘lib, ushbu oynada nada kompilyatsiya to‘g‘ri bajarilganligi haqida xabar paydo bo‘ladi. · main() { } – (asosiy, boshi) buyrug‘i si tilida yozilgan dasturni boshlanishi hisoblanadi va hech qanday ish qilmaydi. · yuqoridagi amallar bajarilgach, z1 papkasini ochib qarang. unda quyidagi fayllarni hosil bo‘lganini ko‘rasiz. · *.hex, *.c va *.cof fayllaridan proteus da foydalanishga qulay. qolgan fayllarni bizga hozircha keragi yo‘q. · endi dasturni yozamiz: main() { temp = papa + 2 } · dasturni tekshirish uchun tugmasini bosamiz. · xabarlar oynasi messages da bitta xato bor ekanligi haqida xabar paydo bo‘ladi. xabarda fayl nomi, xatoga yo‘l qo‘yilgan qator va xatoni qisqacha ta’rifi …
