1 / 22

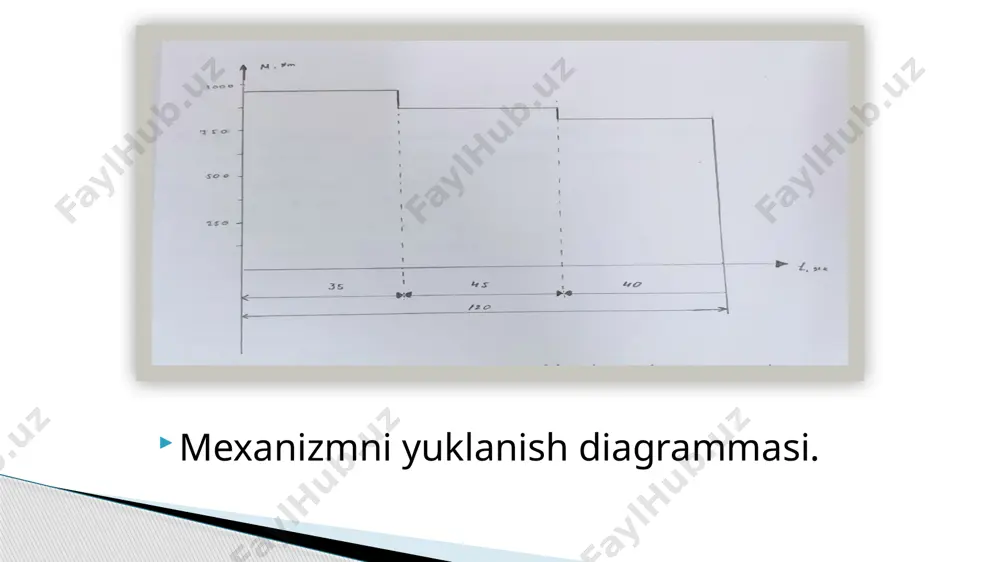

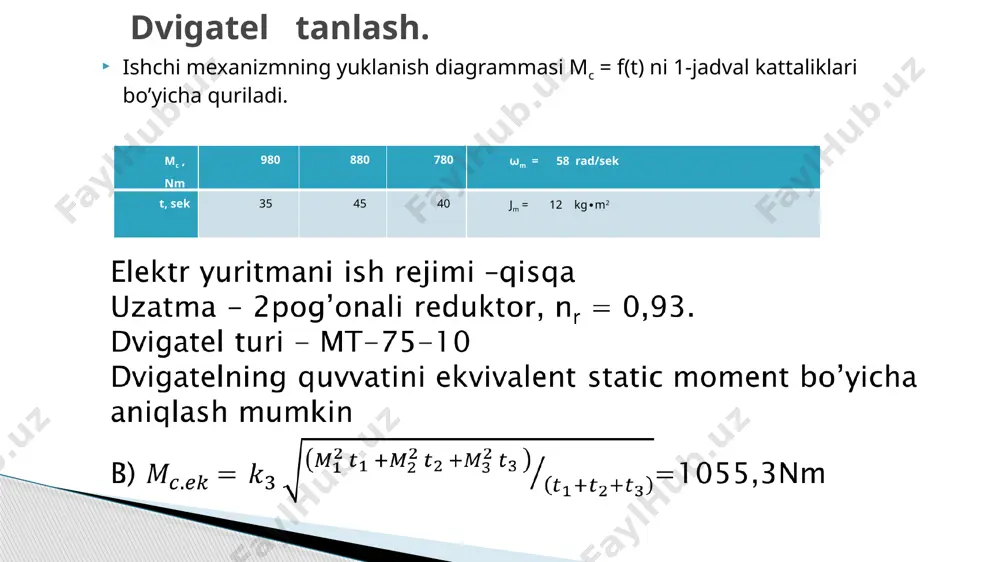

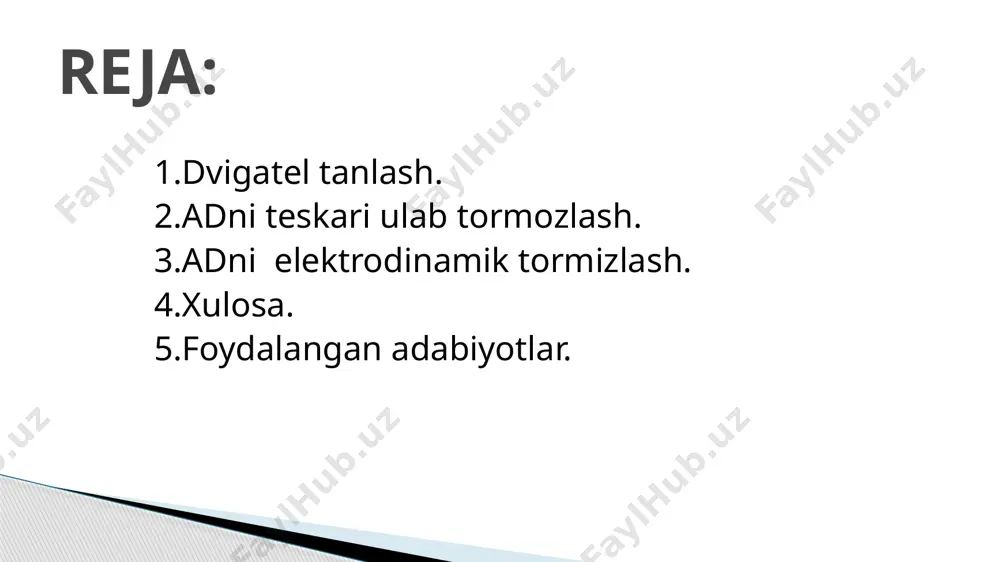

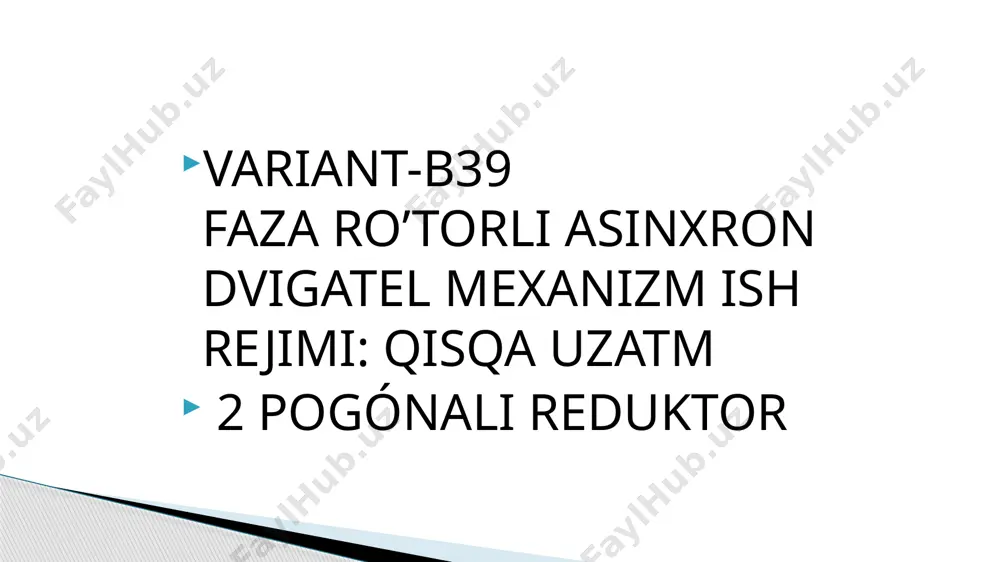

andijon mashinasozlik instituti elektro’texnika fakulteti e.e.e. yo’ nalishi k23_20 guruhi 3-kurs talabasi g’aniyev muhammadjonning elektr yuritma asoslari fanidan tayyorlagan kurs loyihasining taqdimot materiali andijon mashinasozlik instituti elektrotexnika fakulteti e.e.e. yo’ nalishi k23_20 guruhi 3-kurs talabasi g’aniyev muhammadjonning elektr yuritma asoslari fanidan tayyorlagan kurs loyihasining taqdimot materiali variant-b39 faza ro’torli asinxron dvigatel mexanizm ish rejimi: qisqa uzatm 2 pogónali reduktor 1.dvigatel tanlash. 2.adni teskari ulab tormozlash. 3.adni elektrodinamik tormizlash. 4.xulosa. 5.foydalangan adabiyotlar. reja: mexanizmni yuklanish diagrammasi. ishchi mexanizmning yuklanish diagrammasi mc = f(t) ni 1-jadval kattaliklari bo’yicha quriladi. dvigatel tanlash. mc , nm 980 880 780 ωm = 58 rad/sek t, sek 35 45 40 jm = 12 kg∙m2 elektr yuritmani ish rejimi –qisqa uzatma - 2pog’onali reduktor, ƞr = 0,93. dvigatel turi - mt-75-10 dvigatelning quvvatini ekvivalent static moment bo’yicha aniqlash mumkin b) = =1055,3nm bu erda, k3 = 1,2 yuklanish diagrammani notekisligini hisobga oluvchi koeffitsient. ishchi mexanizm validagi quvvat: …

2 / 22

tic moment; - dvigatelni nominal moment; = 80000/60,9=1313,6 [n*m] jm - mexanizmni inertsiya moment;jd - dvigatelni inertsiya moment; jd = 12 gd2/4 [kg*m2] k - uqni inertsiya momentini hisobga oluvchi koeffitsient, k = 1,2 optimal uzatish soni io va ƞrbo’yicha reduktor tanlanadi. ωh=nh/9,55=60,9 [rad/sek]; ω0=n0/9,55 =62,8 [rad/sek] nominal sirpanish: sh=ω0- ωh/ω (62,8-60,9)/62,8=0,03 dvigatelni nominal moment: mh=ph·103/ωh =80000/60,9=1313,6 [n*m] dvigatelni yuklanish koefitsienti: λ=mmax/ mh =3,3 kritik sirpanishi: )=0,19 dvigatelni mexanik xarakteristikasini qurish uchun klossning soddalashtirilgan formulasidan foydalaning m=2 mmax/(s/sk+ sk/s)=2*4335/(0,1/0,19+0,19/0,1)=3573 n*m bu formuladagi sni 0 dan 1 gacha qiymatlari uchun m moment qiymatni hisoblab chiqing va jadvalga yozing. dvigatelni mexanik xarakteristikasini qurish uchun klossning soddalashtirilgan formulasidan foydalaning m=2 mmax/(s/sk+ sk/s)=2*4335/(0,1/0,19+0,19/0,1)=3573 n*m bu formuladagi sni 0 dan 1 gacha qiymatlari uchun m moment qiymatni hisoblab chiqing va jadvalga yozing. s 0.1 0.2 0.3 0.4 0.5 0.7 0.8 0.9 1 m 3573 4329 3919 3360 2878 2191 1949 1752 1590 jadval bo'yicha m=f(s) …

3 / 22

an eykni hosil qiladi. ih =184,1a k i_= i1h bu erda, k- stator chulg’amlarini ulanish sxemasini hisobga oluvchi koeffitsient:k= 0,82 yulduz shaklida, k= 1,23 uchburchak shaklida. o’zgarmas tok kuchlanishi: u= ki1h r1 ekvivalent o’zgaruvchan tok; ie = i_/k=224,5 a dinamik tormozlashdagi kritik sirpanish quyidagicha hisoblanadi = (62,8+(-57))/62,8=0,09 dinamik tormozlashdagi mexanik xarakteristikalar ham kloss tenglamasi yordamida hisoblanadi m=2 mmax/(s/skd+ skd/s)= 2*4335/(0,09/0,1+0,1/0,09)=4311 [n*m] =62,8*0,1=6,3 [rad/sek] adni dinamik tormozlash sxemasi va xarateristikalari. elektr yuritmani reostatli ishga tushirishdagi o’tkinchi jarayonlarni hisoblash. elektr yuritmani ishga tushirishda aylanish tezligi, tok va moment vaqtga bog’liq ravishda o’zgaradi. ω = f(t), i = f(t), m=f(t) bog’lanishlarni differentsial tenglamalarni echib hosil qilish mumkin: elektr yuritmani harakati tenglamasi m = cj; m = mc + j(dω/dt); yakor zanjirining turgunlik tenglamasi u = cω + jr; tezlik tenglamasi ωc = ω + tm (dω/dt) bu tenglamalarni echimi o’tkinchi jarayondagi tezlik, tok va momrnt tenglamalarini beradi: =1707(1-)+1724=1713 n*m bu erda,- tezlik, tok …

4 / 22

ridagi ko’rsatilgan shartlari bo’yicha tabiy mexanik xarakteristikasini ,ishga tushirish xarakteristikasini ,teskari ulab tormizlash xarakteristikasi va dinamik tormozlash xarakteristikalarini shart bo’yicha tekshirdik va uning grafiklarini tekshirdim .asinxron dvigatelni ishga tushirish vaqtida ishga tushurish tokning ortib ketmasligi uchun qo’shimcha qarshilik ulab ishga tushirilgan vaqtdagi o’tkinchi jarayonlarining o’zgarishini kuzatdim .bunda elektr dvigatelning mehanik va elektro mehanik harakteristikalarini tezlik tok va mament hisobidan turg’unlika o’tish jarayonini tahlil qildim.bunda tanlagan asinxron dvigitel mt-78-10 dvigatelim loyiha bo’yicha barcha shartlarni bajardi.demak tanlagan elektr dvigitel kurs loyihasi bo’yicha to’laqonli bajarildi. xulosa foydalanilgan adabiyotlar: ключев в. и «теория электропривода» м. энергоатомиздат. 2000. 440с. москаленко в. в «электрический привод» учебное пособие, академия 2004г. 238с. москаленко в. в «системы автоматизированного управления электропривода» учебник. инфра м. 2004г. бекетов в.ф. «основы электропривода» учебное пособие по курсовому проектированию. м.2002г. e’tiboringiz uchun raxmat image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image9.jpg image11.png image12.png image10.png image13.png image1.jpeg /docprops/thumbnail.jpeg
