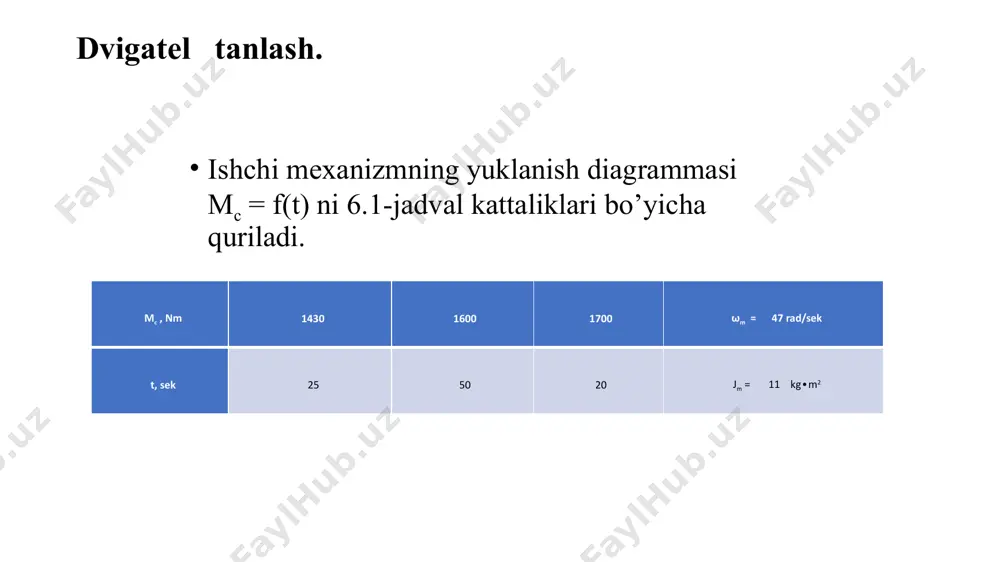

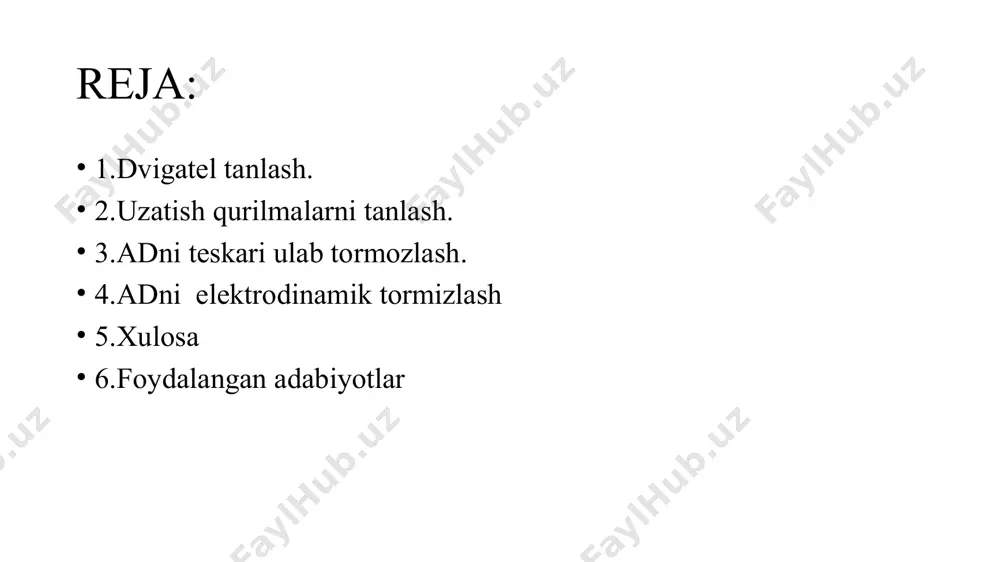

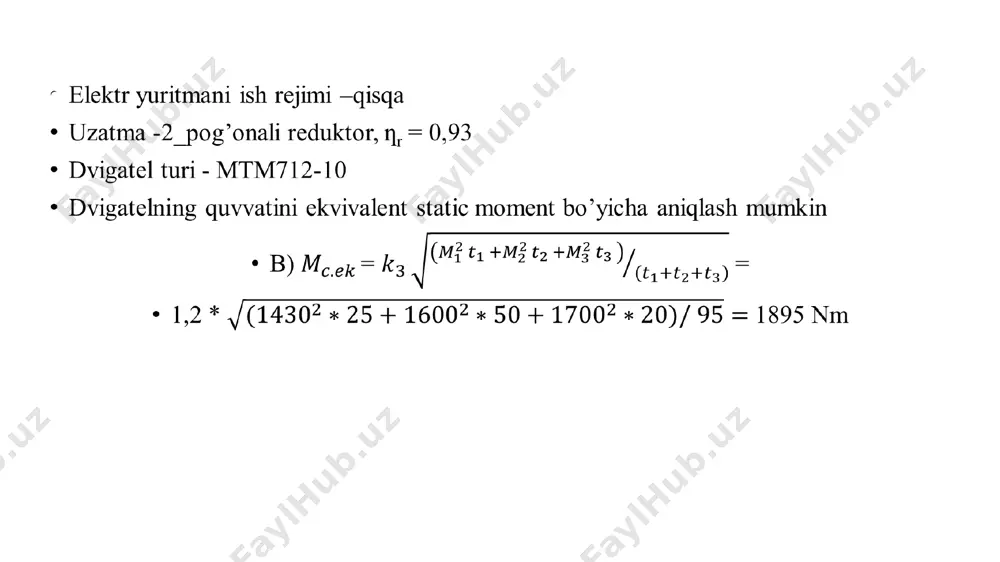

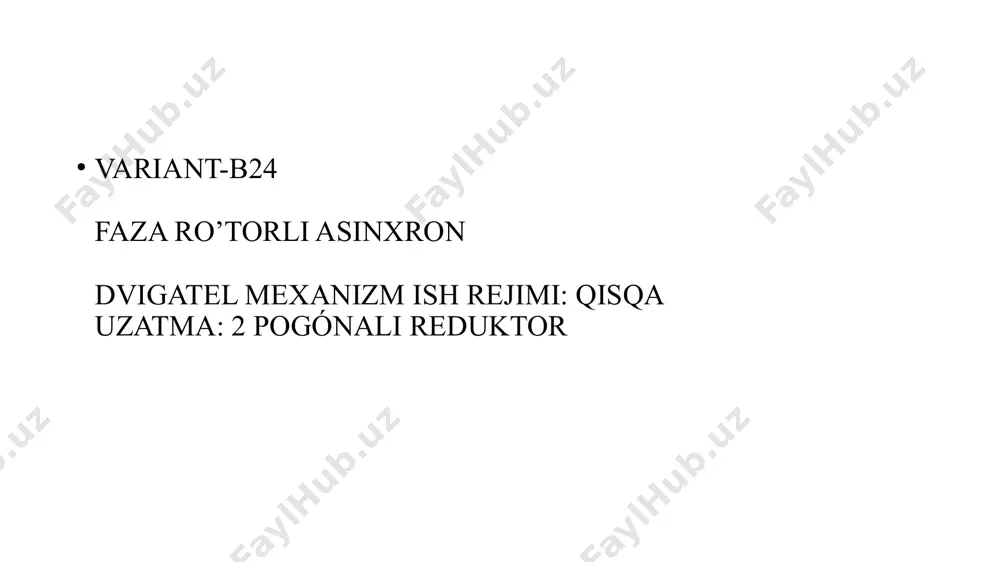

andijon mashinasozlik instituti elektro’texnika fakulteti e.e.e. yo’ nalishi k23_20 guruhi 3-kurs talabasi g’aniyev muhammadjonning elektr yuritma asoslari fanidan tayyorlagan kurs loyihasining taqdimot materiali andijon mashinasozlik instituti elektrotexnika fakulteti e.e.e. yo’ nalishi k23_20 guruhi 3-kurs talabasi tojiddinov g’anijonning elektr yuritma asoslari fanidan tayyorlagan kurs loyihasining taqdimot materiali variant-b24 faza ro’torli asinxron dvigatel mexanizm ish rejimi: qisqa uzatma: 2 pogónali reduktor reja: 1.dvigatel tanlash. 2.uzatish qurilmalarni tanlash. 3.adni teskari ulab tormozlash. 4.adni elektrodinamik tormizlash 5.xulosa 6.foydalangan adabiyotlar dvigatel tanlash. ishchi mexanizmning yuklanish diagrammasi mc = f(t) ni 6.1-jadval kattaliklari bo’yicha quriladi. mc , nm 1430 1600 1700 ωm = 47 rad/sek t, sek 25 50 20 jm = 11 kg∙m2 elektr yuritmani ish rejimi –qisqa uzatma -2_pog’onali reduktor, ƞr = 0,93 dvigatel turi - mtm712-10 dvigatelning quvvatini ekvivalent static moment bo’yicha aniqlash mumkin b) = = 1,2 * 1895 nm bu erda, k3 = 1,1÷1,3 yuklanish diagrammani notekisligini hisobga oluvchi koeffitsient. ishchi …

2 / 22

iladi. reduktor tanlashda ikkita qarama-qarshi holatni hisobga olish zarur: 1. uqni gabaritlarini kamaytirish uchun uning uzatish soni kichik bo’lishi kerak,1 > 1 2. dvigatelga tushadigan mexanik yuklamalarni kamaytirish uchun uq ni uzatish soni katta bo’lishi kerak. shuning uchun uzatish sonini optimal qiymati aniqlanadi: io = + ==2,9 bu erda, - ekvivalent static moment; - dvigatelni nominal moment; = =1626,3nm jm - mexanizmni inertsiya moment;jd - dvigatelni inertsiya moment; jd = 13+11,1/+9,025 = 14,9kg*m2 k - uqni inertsiya momentini hisobga oluvchi koeffitsient, k = 1÷3 optimal uzatish soni io va ƞr bo’yicha reduktor tanlanadi. asinxron dvigatelning mexanik xarakteristikalarini hisoblash. asinxron dvigatelning tabiiy mexanik xarakteristikasini passport kattaliklari bo’yicha hisoblash. asinxron dvigatelning mexanik xarakteristikasini tehglamasi murakkab, ko’rinishi egri chiziqdan iborat bo’ladi. shuning uchun uni mexanik xarakteristikasi qurishda bir nechta nuqta koordinatlarini aniqlash kerak bo’ladi. nuqtalarning koordinatlarini kloss formulasidan foydalanib aniqlash mumkin: =62,83*(1-0,1) = 56,5rad/sek bu tenglamalardagi mk, ,ωo lar dvigatelni passport kattaliklari bo’yicha …

3 / 22

+ 0,473 = 2,84 om asinxron dvigatelni teskari ulab tormozlashda kritik sirpanish =1,98 bu erda, tormozlashdagi boshlangich tezlik. tormozlash xarakteristikalari ham kloss formulasi bo’yicha hisoblanadi m=2*4553/(1,98/1+ 1/1,98)=3665 n*m =-6,3 rad/sek adni teskari ulab tormozlash xarateristikalari. asinxron dvigatelni elektrodinamik tormozlash. bu usul bilan tormozlashda dvigatel tarmoqdan uzilib uning statoriga o’zgarmas kuchlanish beriladi, rotoriga esa qo’shimcha tormozlovchi qarshilik ulanadi. o’zgarmas tok i_ statorda i1h o’zgaruchan tok hosil qiladigan eykni hosil qiladi. 0,82*292,7= 240 a bu erda, k- stator chulg’amlarini ulanish sxemasini hisobga oluvchi koeffitsient:k= 0,82 yulduz shaklida, k= 1,23 uchburchak shaklida. o’zgarmas tok kuchlanishi: u_= 0,82*240*0,021=4,13 v ekvivalent o’zgaruvchan tok; ie = 292,7/0,82=356,95a dinamik tormozlashdagi kritik sirpanish quyidagicha hisoblanadi =0,02 dinamik tormozlashdagi mexanik xarakteristikalar ham kloss tenglamasi yordamida hisoblanadi m=2*4553/(1,1/0,02+ 0,02/1,1)=165,5 n*m adni dinamik tormozlash sxemasi va xarateristikalari. elektr yuritmani reostatli ishga tushirishdagi o’tkinchi jarayonlarni hisoblash. elektr yuritmani ishga tushirishda aylanish tezligi, tok va moment vaqtga bog’liq ravishda o’zgaradi. ω = f(t), …

4 / 22

malari ishga tushirishdagidek bo’ladi. tenglamalarning parametrlari tormozlash grafiklaridan olinadi. tormozlashda hisoblashlar dan gacha (aktiv mc), dan gacha bajariladi(reaktiv mc). elektrodinamik tormozlashda o’tkinchi jarayonlar quyidagi tenglamalar yordamida hisoblanadi =2216n*m o’tkinchi jarayon vaqti elektr yuritmani tormozlashdagi o’tkinchi jarayon grafiklari. xulosa men ushbu kurs loyihada faza rotorli asinxron dvigatel mt-78-10 shu tipdagi elektir dvigatelni yuqoridagi ko’rsatilgan shartlari bo’yicha tabiy mexanik xarakteristikasini ,ishga tushirish xarakteristikasini ,teskari ulab tormizlash xarakteristikasi va dinamik tormozlash xarakteristikalarini shart bo’yicha tekshirdik va uning grafiklarini tekshirdim .asinxron dvigatelni ishga tushirish vaqtida ishga tushurish tokning ortib ketmasligi uchun qo’shimcha qarshilik ulab ishga tushirilgan vaqtdagi o’tkinchi jarayonlarining o’zgarishini kuzatdim. bunda elektr dvigatelning mehanik va elektro mehanik harakteristikalarini tezlik tok va mament hisobidan turg’unlika o’tish jarayonini tahlil qildim.bunda tanlagan asinxron dvigitel mt-78-10 dvigatelim loyiha bo’yicha barcha shartlarni bajardi.demak tanlagan elektr dvigitel kurs loyihasi bo’yicha to’laqonli bajarildi. foydalanilgan adabiyotlar: klyuchev v. i «teoriya elektroprivoda» m. energoatomizdat. 2000. 440s. moskalenko v. v «elektricheskiy privod» uchebnoe …
