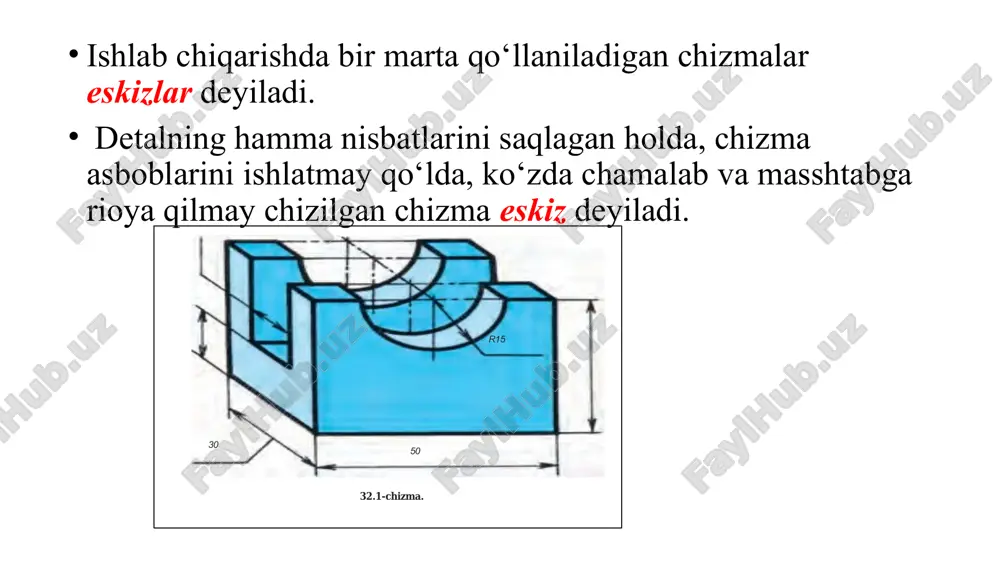

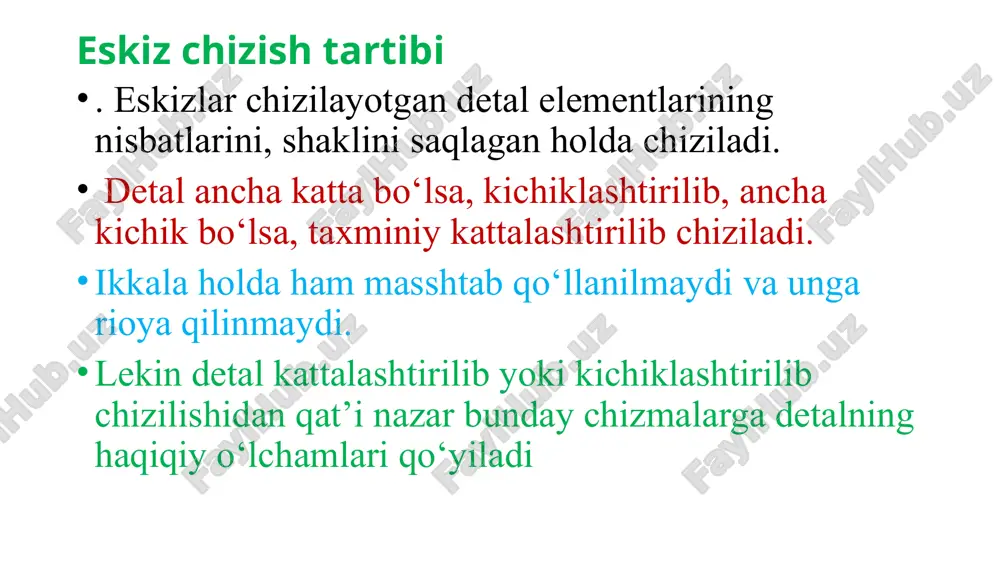

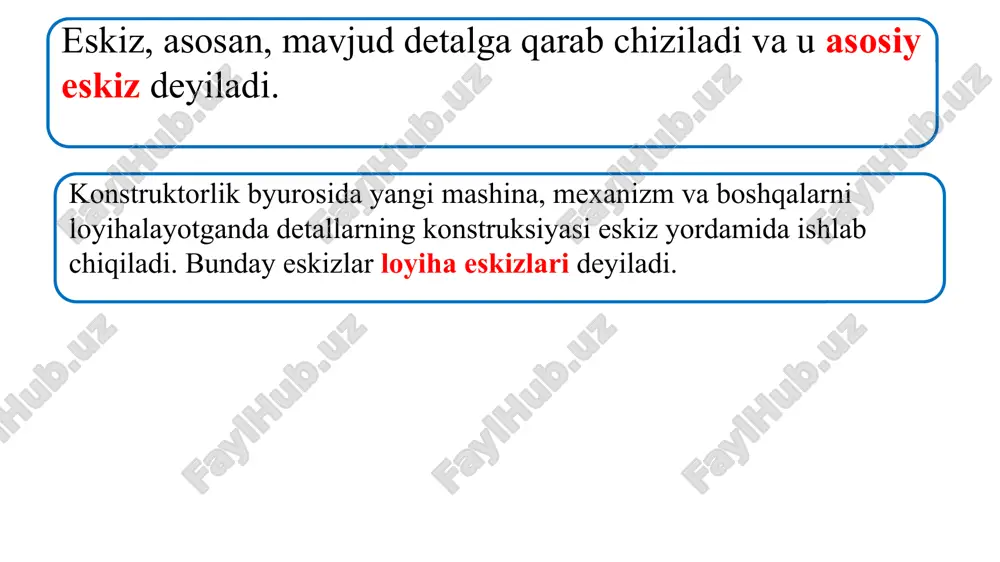

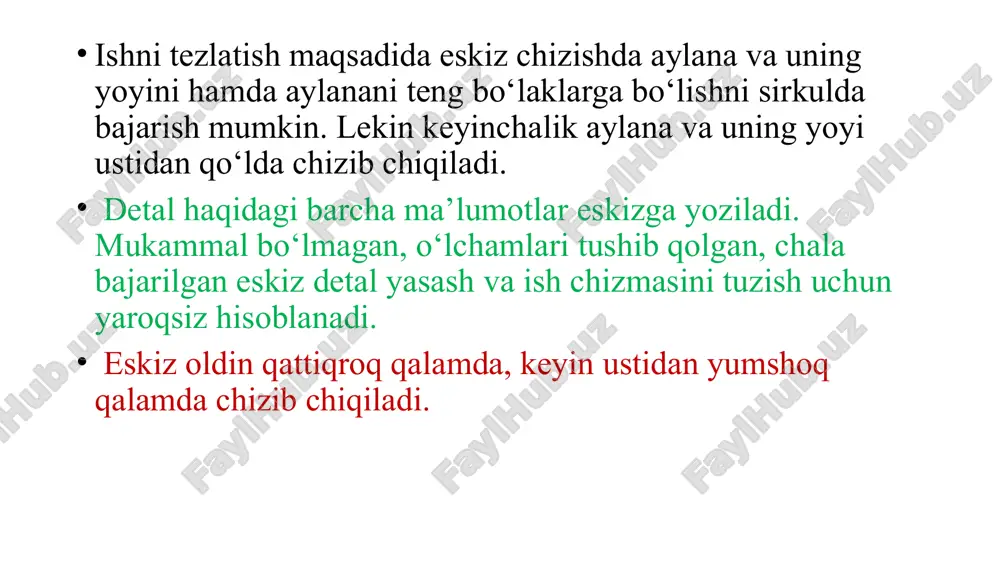

texnik rasm texnik rasm reja; eskizlar haqida tushuncha va uni chizish bosqichlari texnik rasm texnik rasmni izometrik proyeksiya asosida bajarish.. texnik rasmni frontal dimetriya asosida bajarish ishlab chiqarishda bir marta qo‘llaniladigan chizmalar eskizlar deyiladi. detalning hamma nisbatlarini saqlagan holda, chizma asboblarini ishlatmay qo‘lda, ko‘zda chamalab va masshtabga rioya qilmay chizilgan chizma eskiz deyiladi. r15 30 50 32.1-chizma. eskiz, asosan, mavjud detalga qarab chiziladi va u asosiy eskiz deyiladi. konstruktorlik byurosida yangi mashina, mexanizm va boshqalarni loyihalayotganda detallarning konstruksiyasi eskiz yordamida ishlab chiqiladi. bunday eskizlar loyiha eskizlari deyiladi. eskiz chizish tartibi . eskizlar chizilayotgan detal elementlarining nisbatlarini, shaklini saqlagan holda chiziladi. detal ancha katta bo‘lsa, kichiklashtirilib, ancha kichik bo‘lsa, taxminiy kattalashtirilib chiziladi. ikkala holda ham masshtab qo‘llanilmaydi va unga rioya qilinmaydi. lekin detal kattalashtirilib yoki kichiklashtirilib chizilishidan qat’i nazar bunday chizmalarga detalning haqiqiy o‘lchamlari qo‘yiladi ishni tezlatish maqsadida eskiz chizishda aylana va uning yoyini hamda aylanani teng bo‘laklarga bo‘lishni sirkulda bajarish …

2 / 13

amchi chiziqlarda belgilanib, markaz va o‘q chiziqlari chizib chiqiladi (32.2-chizma, a). a b r15 50 14 eskiz detalning ko‘rinadigan konturi chizib chiqiladi va ko‘rinmaydigan qismlari shtrix chiziqlarda chiziladi (32.2-chizma, b). detalga o‘lcham chiziqlar chizib chiqiladi (32.2-chizma, d). detelga aslidan o‘lchab olingan o‘lchamlari qo‘yiladi ortiqcha chiziqlar o‘chirilib, eskiz taxt qilinadi va asosiy yozuv yoziladi (32.2-chizma, e). a b r15 50 14 eskiz detalni o‘lchash tartibi. chizmalarga o‘lchamlar qo‘yishda detallarning o‘zini o‘lchashga to‘g‘ri keladi. detallarni o‘lchashda maxsus o‘lchov asboblaridan foydalaniladi. ulardan qanday foydalanish va ularning nomlari 31.3-chizmada ko‘rsatilgan. po‘lat yoki oddiy chizg‘ich bilan detalning chiziqli o‘lchamlari va ayrim qismlari o‘lchanadi. kronsirkul bilan detal silindr qismlarining diametrlari, nutromer bilan har xil teshiklar o‘lchanadi. bitta shtangensirkul hamma o‘lchash asboblarining o‘rnini bosadigan universal asbob hisoblanadi. bulardan tashqari, juda ko‘p har xil o‘lchash asboblari ham mavjud, masalan, burchak o‘lchagich, radius o‘lchagich va hokazo a nutromer kronsirkul 32.4-chizma. r1-6,5 b d 32.3-chizma. 32.5-chizma. a b 32.6-chizma. texnik …

3 / 13

y o‘lchamlar kiradi? mustaqil ta`lim topshiriqlari detalning asliga qarab uning eskizini chizing image1.jpeg image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.jpeg image8.jpeg /docprops/thumbnail.jpeg
