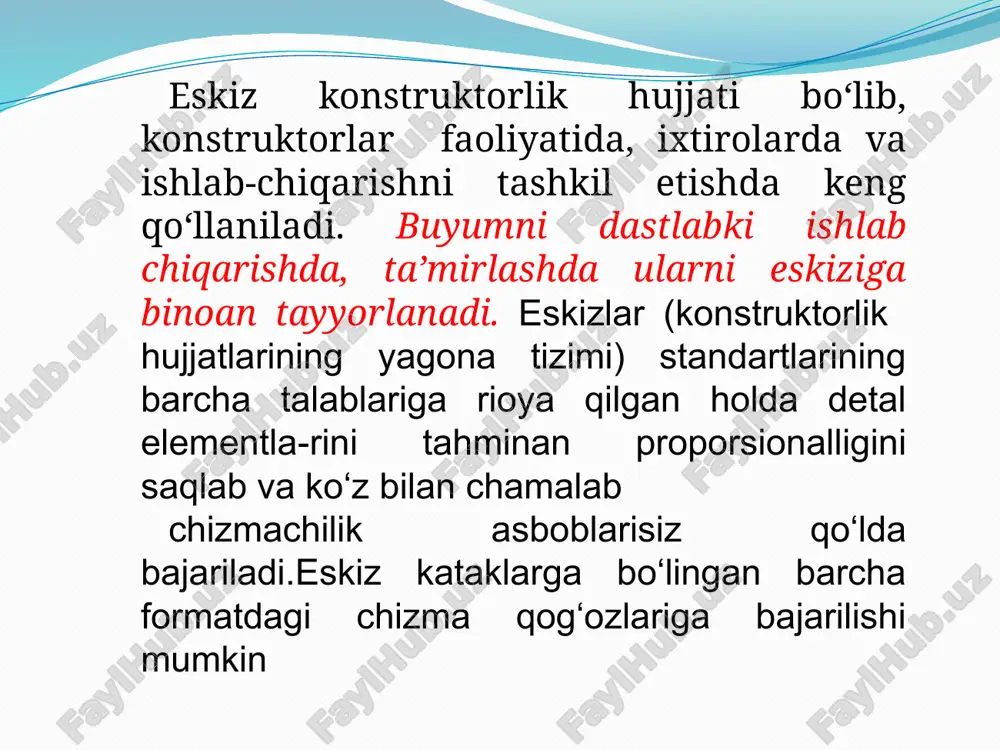

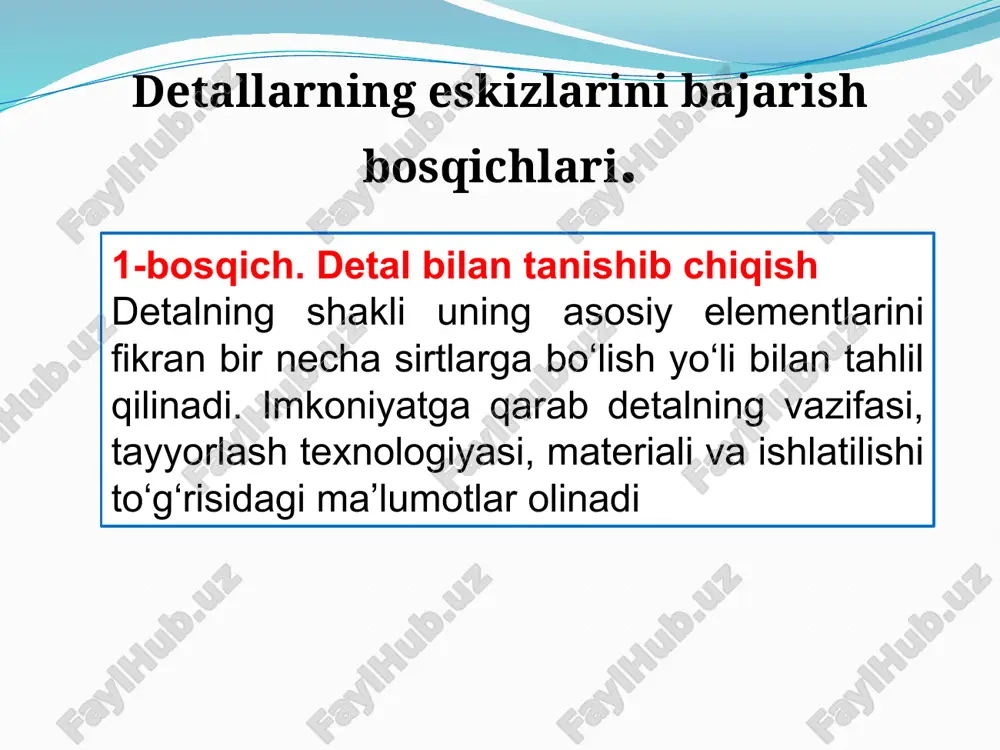

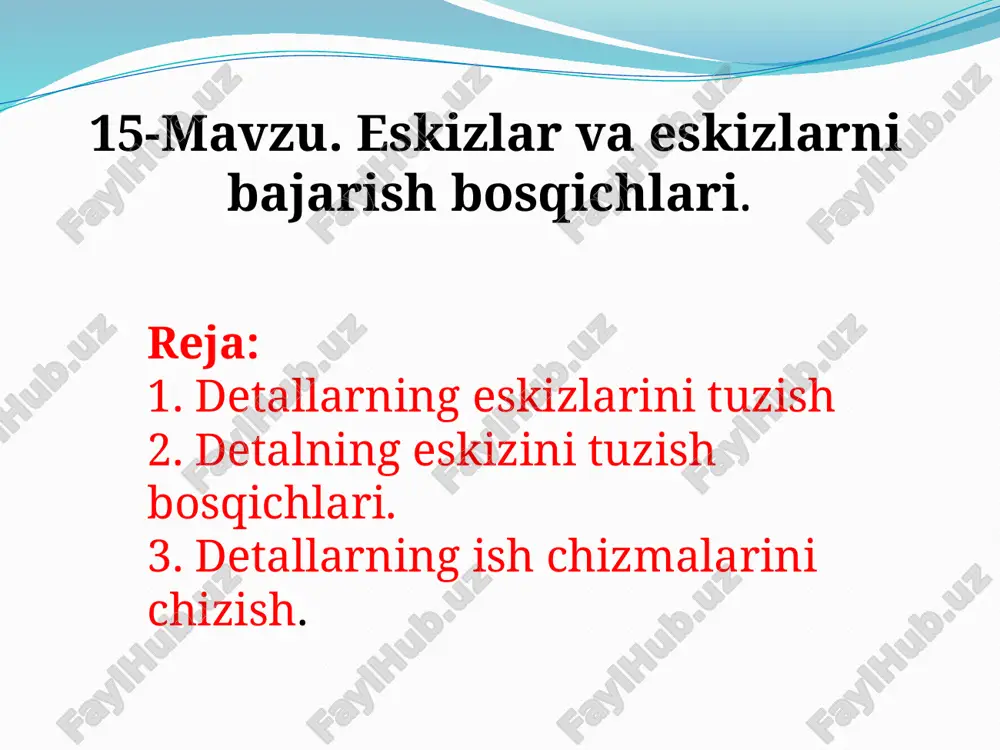

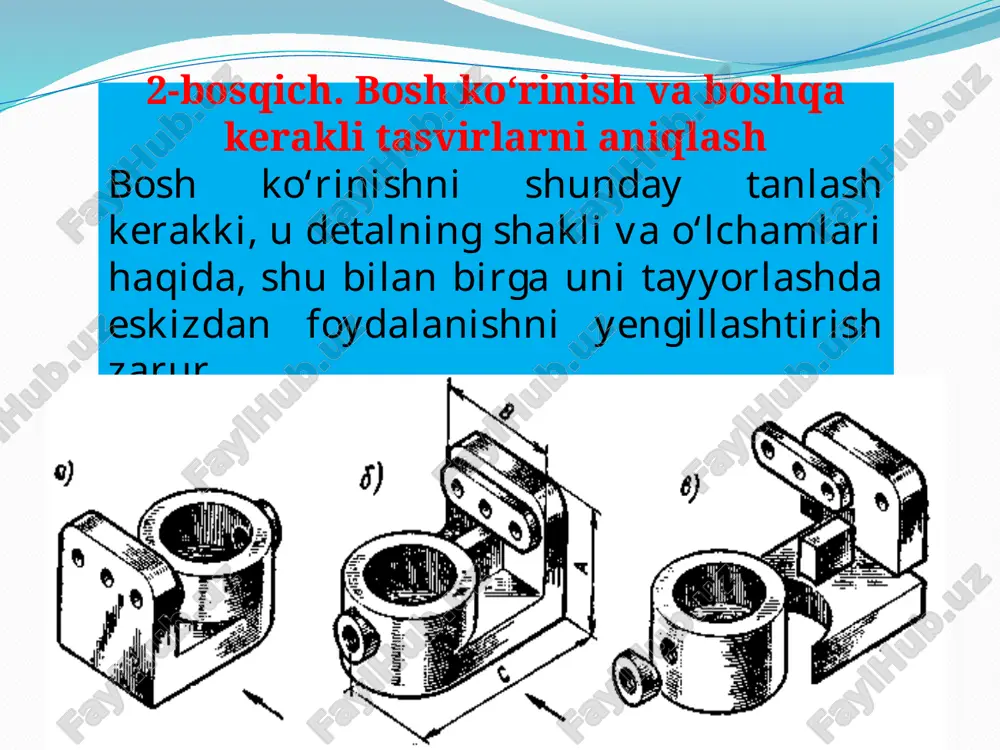

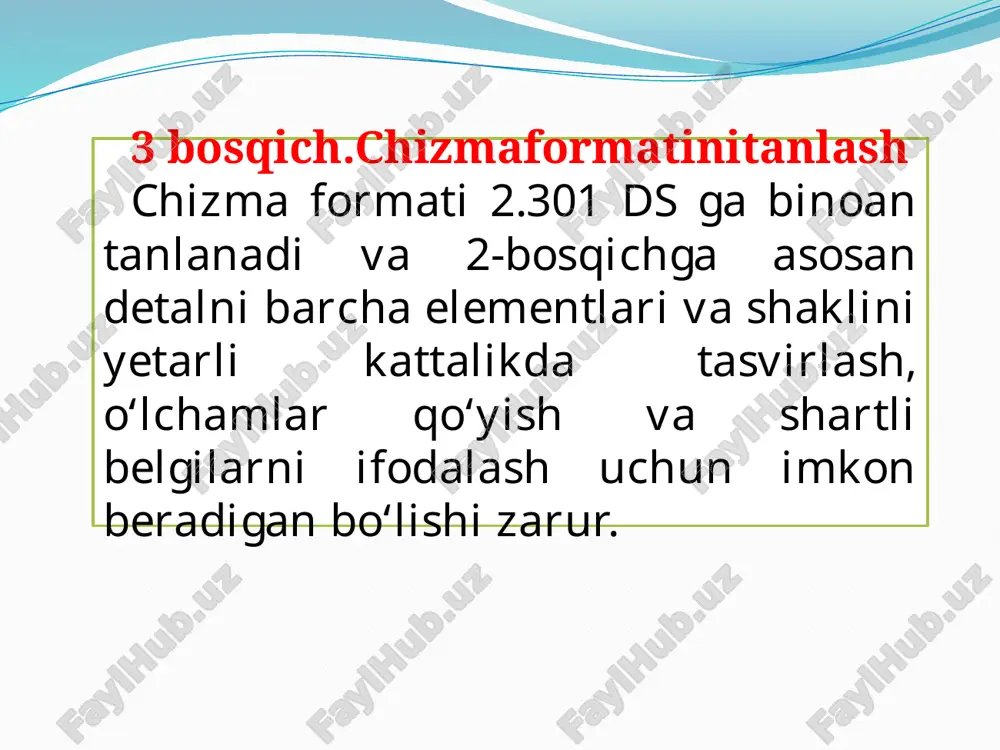

slayd 1 15-mavzu. eskizlar va eskizlarni bajarish bosqichlari. reja: 1. detallarning eskizlarini tuzish 2. detalning eskizini tuzish bosqichlari. 3. detallarning ish chizmalarini chizish. eskiz konstruktorlik hujjati bo‘lib, konstruktorlar faoliyatida, ixtirolarda va ishlab-chiqarishni tashkil etishda keng qo‘llaniladi. buyumni dastlabki ishlab chiqarishda, ta’mirlashda ularni eskiziga binoan tayyorlanadi. eskizlar (konstruktorlik hujjatlarining yagona tizimi) standartlarining barcha talablariga rioya qilgan holda detal elementla-rini tahminan proporsionalligini saqlab va ko‘z bilan chamalab chizmachilik asboblarisiz qo‘lda bajariladi.eskiz kataklarga bo‘lingan barcha formatdagi chizma qog‘ozlariga bajarilishi mumkin detallarning eskizlarini bajarish bosqichlari. 1-bosqich. detal bilan tanishib chiqish detalning shakli uning asosiy elementlarini fikran bir necha sirtlarga bo‘lish yo‘li bilan tahlil qilinadi. imkoniyatga qarab detalning vazifasi, tayyorlash texnologiyasi, materiali va ishlatilishi to‘g‘risidagi ma’lumotlar olinadi 2-bosqich. bosh ko‘rinish va boshqa kerakli tasvirlarni aniqlash bosh ko‘rinishni shunday tanlash kerakki, u detalning shakli va o‘lchamlari haqida, shu bilan birga uni tayyorlashda eskizdan foydalanishni yengillashtirish zarur. 3 bosqich.chizmaformatinitanlash chizma formati 2.301 ds ga binoan tanlanadi va …

2 / 13

detal balandiligi a deb olinib, unda detal eni ba va uzunligi s2a ga tahminan teng desa bo‘ladi. ko‘rinishlar uchun ingichka chiziqlar yordamida to‘g‘ri to‘rtburchaklar chiziladi. 6-bosqich. detal elementlarini tasvirlash chizilgan to‘g‘ri to‘rtburchaklar ichiga uning o‘lchamlarini proporsiyasi va proeksion bog‘lanishni saqlagan holda detal elementlarining markaz hamda o‘q chiziqlari o‘tkaziladi. 7-bosqich. ko‘rinishlar, qirqim va kesimlarni bajarish barcha ko‘rinishlarda 6-bosqichda e’tibor berilmagan qismlar to‘ldirib chiziladi. ko‘rinishlar chizib bo‘lingandan so‘ng yordamchi chiziqlarni o‘chirib tashlanadi. 2.305-68 ds ga muvofiq qirqim va kesimlar bajariladi va kesim yuzalari material turiga qarab shtrixlanadi, chiziqlari qoraytiriladi. 9 8-bosqich. o‘lcham chiziqlari va shartli belgilarni qo‘yish sirtlarni xarakterini aniqlovchi o‘lcham va chiqarish chiziqlari, shartli belgilar (diametr, radius, kvadrat, konuslik, qiyalik, rezba turlari va boshqalar). 10 9-bosqich. o‘lcham sonlarini qo‘yish detal elementlarini o‘lchov asboblari yordamida o‘lchab o‘lcham chiziqlari ustiga o‘lcham sonlari qo‘yiladi. agar detal elementlarida rezba ochilgan bo‘lsa, uni parametrlari va rezbani belgilanishi qo‘yiladi. 11 10-bosqich. eskizni taxt qilish detalning eskizi chizilgandan …
