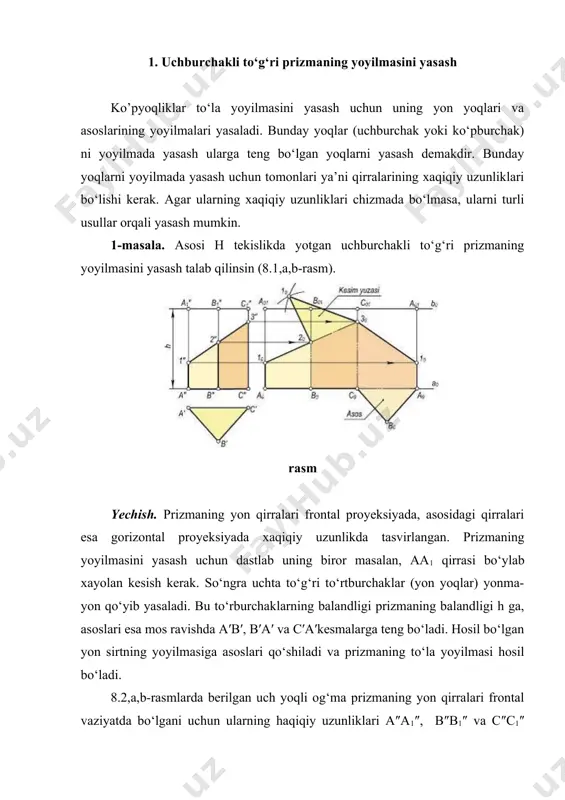

1476958571_65728.doc ko‘pyoqliklarning yoyilmasini bajarish reja: 1. uchburchakli to‘g‘ri prizmaning yoyilmasini yasash. 2. uch yoqli og‘ma piramidaning to‘la yoyilmasi yasash. 1. uchburchakli to‘g‘ri prizmaning yoyilmasini yasash ko’pyoqliklar to‘la yoyilmasini yasash uchun uning yon yoqlari va asoslarining yoyilmalari yasaladi. bunday yoqlar (uchburchak yoki ko‘pburchak) ni yoyilmada yasash ularga teng bo‘lgan yoqlarni yasash demakdir. bunday yoqlarni yoyilmada yasash uchun tomonlari ya’ni qirralarining xaqiqiy uzunliklari bo‘lishi kerak. agar ularning xaqiqiy uzunliklari chizmada bo‘lmasa, ularni turli usullar orqali yasash mumkin. 1-masala. asosi h tekislikda yotgan uchburchakli to‘g‘ri prizmaning yoyilmasini yasash talab qilinsin (8.1,a,b-rasm). rasm yechish. prizmaning yon qirralari frontal proyeksiyada, asosidagi qirralari esa gorizontal proyeksiyada xaqiqiy uzunlikda tasvirlangan. prizmaning yoyilmasini yasash uchun dastlab uning biror masalan, aa1 qirrasi bo‘ylab xayolan kesish kerak. so‘ngra uchta to‘g‘ri to‘rtburchaklar (yon yoqlar) yonma-yon qo‘yib yasaladi. bu to‘rburchaklarning balandligi prizmaning balandligi h ga, asoslari esa mos ravishda a′b′, b′a′ va c′a′kesmalarga teng bo‘ladi. hosil bo‘lgan yon sirtning yoyilmasiga asoslari qo‘shiladi …

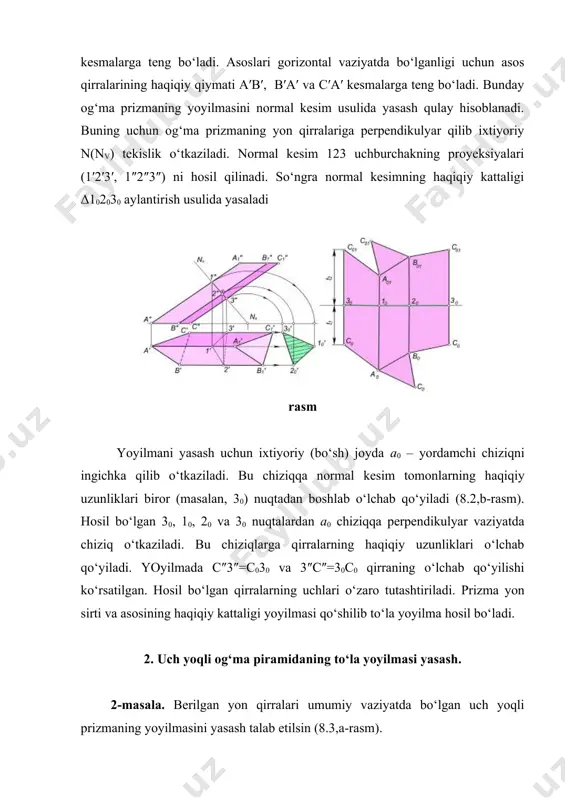

chun ixtiyoriy (bo‘sh) joyda a0 – yordamchi chiziqni ingichka qilib o‘tkaziladi. bu chiziqqa normal kesim tomonlarning haqiqiy uzunliklari biror (masalan, 30) nuqtadan boshlab o‘lchab qo‘yiladi (8.2,b-rasm). hosil bo‘lgan 30, 10, 20 va 30 nuqtalardan a0 chiziqqa perpendikulyar vaziyatda chiziq o‘tkaziladi. bu chiziqlarga qirralarning haqiqiy uzunliklari o‘lchab qo‘yiladi. yoyilmada c″3″=c030 va 3″c″=30c0 qirraning o‘lchab qo‘yilishi ko‘rsatilgan. hosil bo‘lgan qirralarning uchlari o‘zaro tutashtiriladi. prizma yon sirti va asosining haqiqiy kattaligi yoyilmasi qo‘shilib to‘la yoyilma hosil bo‘ladi. 2. uch yoqli og‘ma piramidaning to‘la yoyilmasi yasash. 2-masala. berilgan yon qirralari umumiy vaziyatda bo‘lgan uch yoqli prizmaning yoyilmasini yasash talab etilsin (8.3,a-rasm). yechish. mazkur masala yuqorida keltirilgan masala asosida yechiladi. dastlab prizma qirralari va normal kesimining haqiqiy uzunliklarni yasash kerak bo‘ladi. buni esa proyeksiyalar tekisliklarini (prizma qirralariga parallel vaziyatda) almashtirish bilan amalga oshirish maqsadga muvofiqdir. chizmadagi qolgan yasashlar va yoyilmaning hosil qilinishi ortiqcha tushuntirishlarni talab qilmaydi (8.3,b-rasm). 3-masala. asosi h tekislikka tegishli bo‘lgan uch yoqli …

adi. bu yoylarning kesishuvidan a0 nuqta hosil bo‘ladi. s0b0a0 nuqtalar o‘zaro tutashtirilib δabc ning yoyilmadagi o‘rni hosil qilinadi. qolgan yon yoqlarning yoyilmalari ham shu tarzda yasaladi. hosil bo‘lgan yon sirtning yoyilmasiga piramida asosining yoyilmadagi o‘rni qo‘shilsa, piramida to‘la sirtining yoyilmasi hosil bo‘ladi. a) b) rasm a) b) rasm adabiyotlar: 1. sh.k. murodov va boshqalar. chizma geometriya. toshkent, «iqtisod-moliya», 2006, 2008. 2. b.b.qulnazarov. chizma geometriya. toshkent, «o‘zbekiston», 2006. 3. a.n. valiyev. perspektiva. toshkent, «tdpu rizografi», 2006. 4. sh.k. murodov va boshqalar. chizma geometriya kursi. toshkent, «o‘qituvchi», 1988. 5. r.q. ismatullaev. chizma geometriya. toshkent, 2005. 6. i. raxmonov. perspektiva. toshkent, «o‘qituvchi», 1993. 7. r.x. xorunov. chizma geometriya kursi. toshkent, «o‘qtuvchi», 4-nashri, 1997. 8. r.x. xorunov, a. akbarov. chizma geometriyadan masalalar va ularni echish usullari. 2-nashri, «o‘qituvchi», 1995.

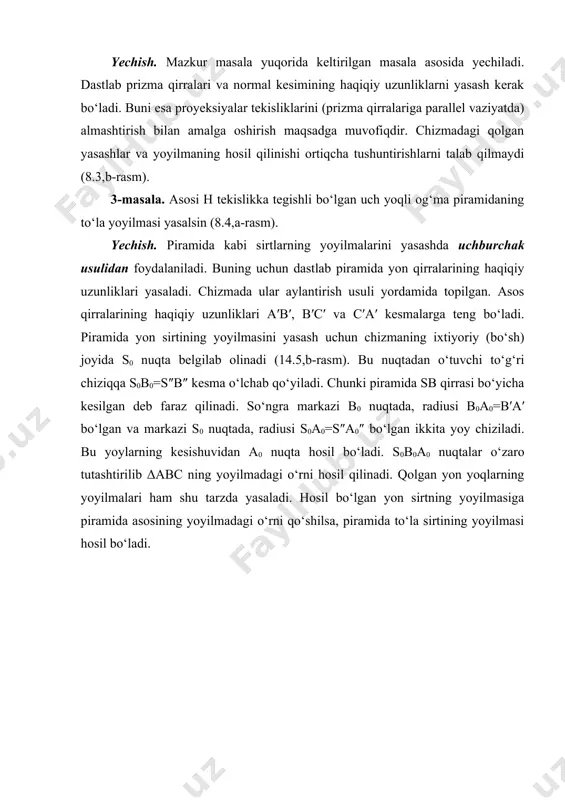

ko‘pyoqliklarning yoyilmasini bajarish - Page 4

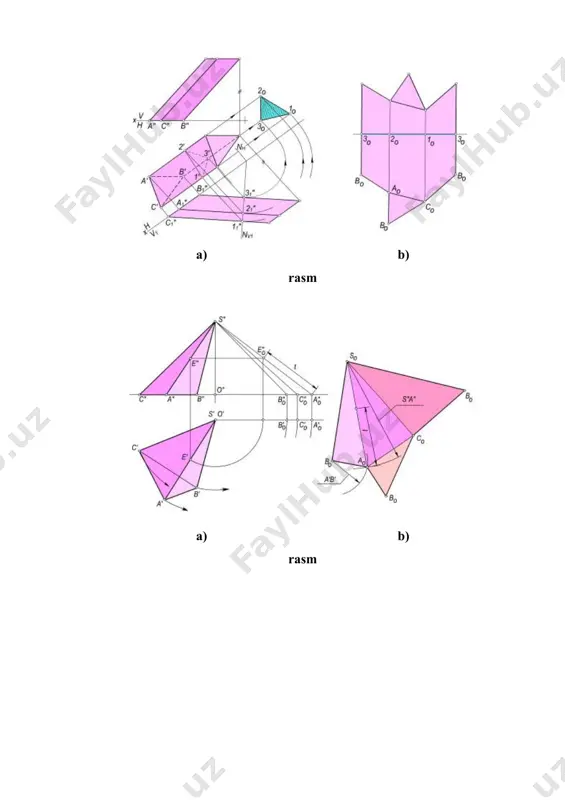

ko‘pyoqliklarning yoyilmasini bajarish - Page 5
