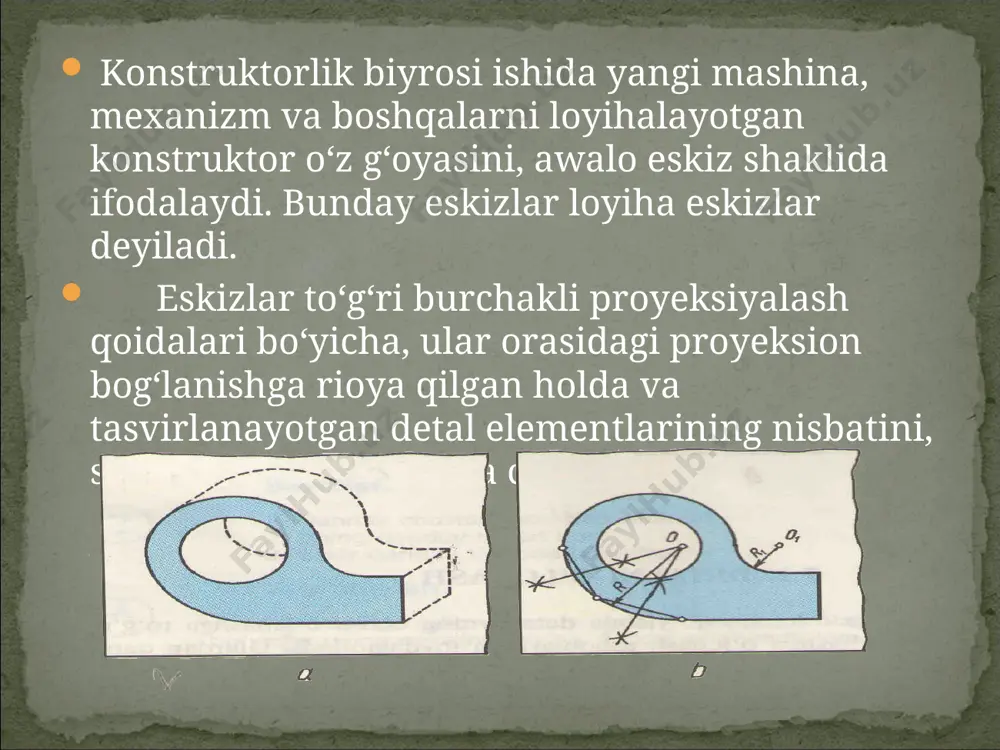

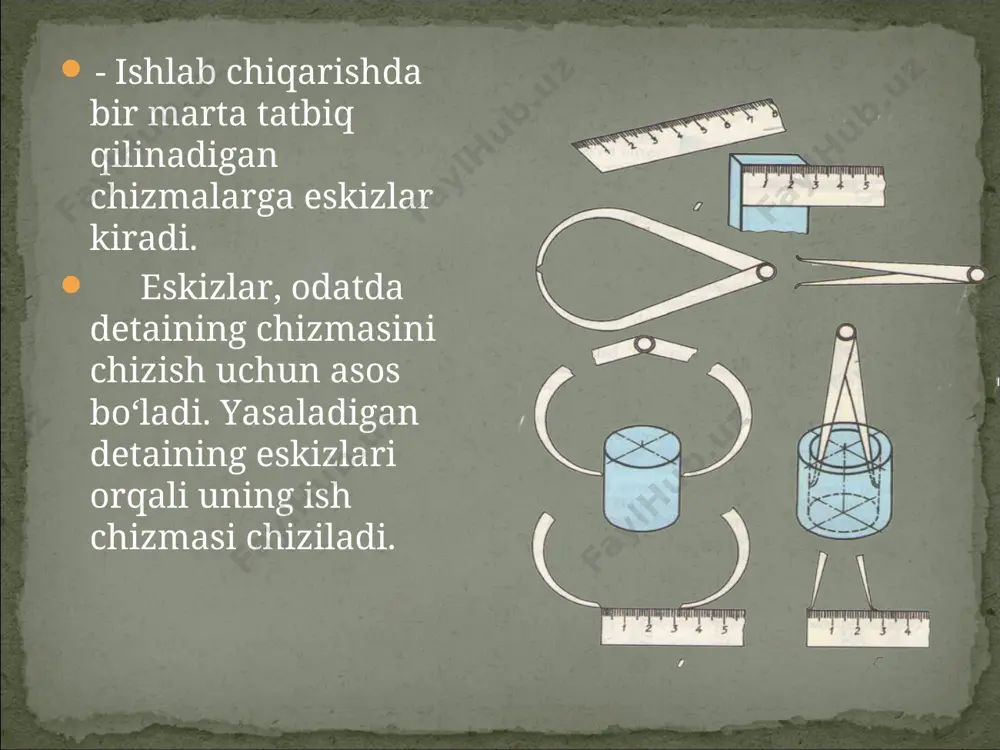

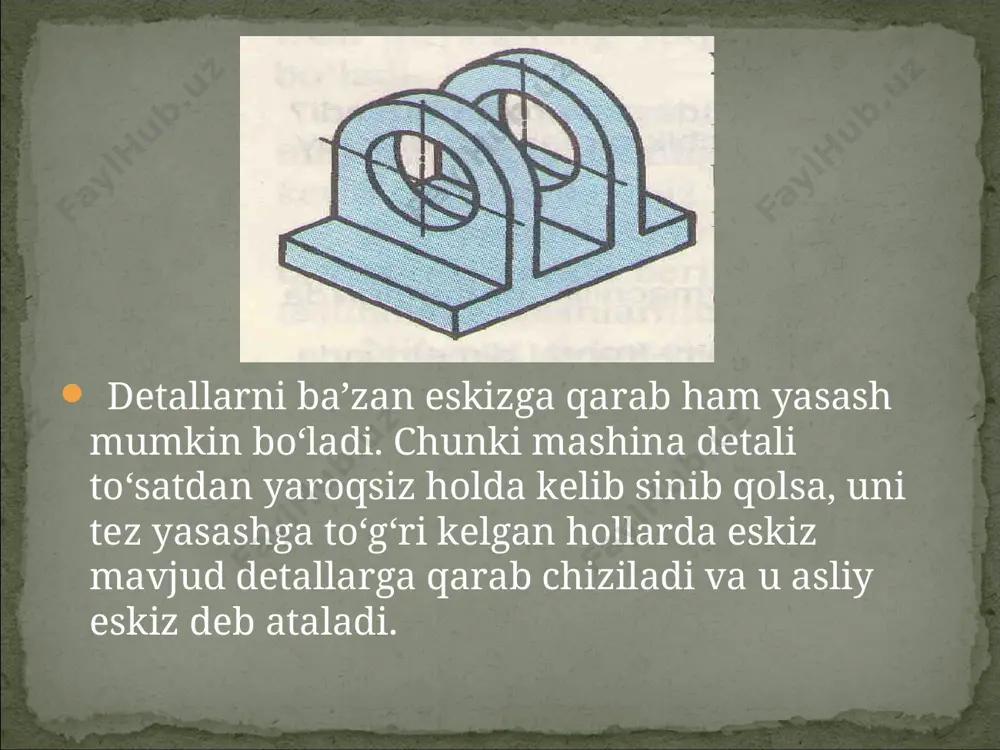

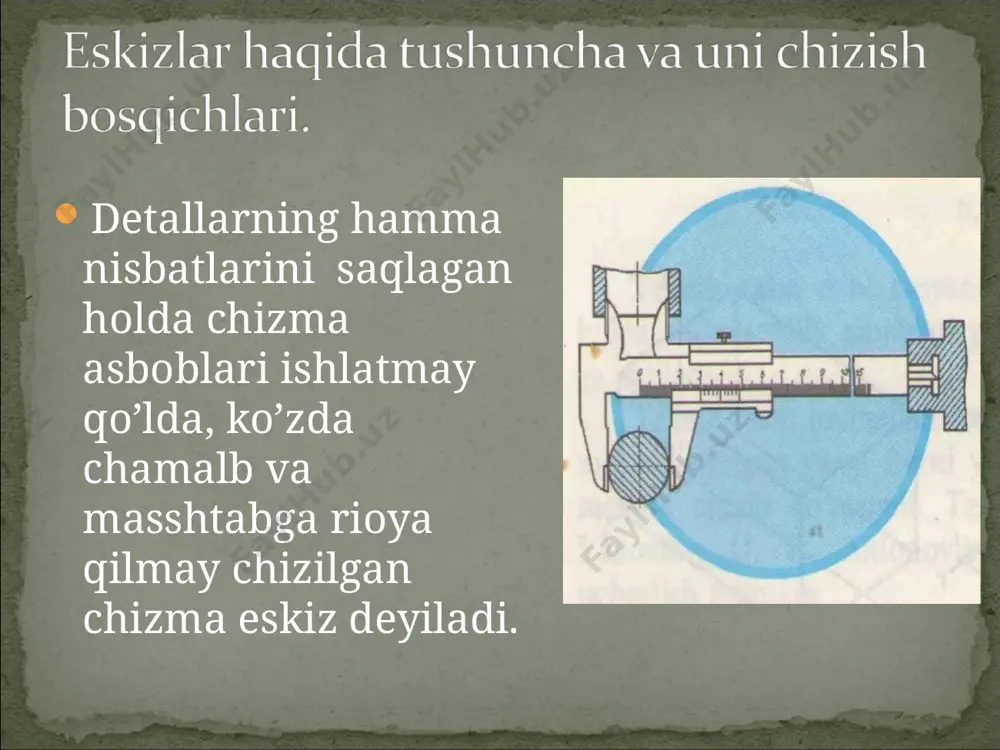

1480249682_64756.ppt eskizlar haqida tushuncha va uni chizish bosqichlari. detallarning hamma nisbatlarini saqlagan holda chizma asboblari ishlatmay qo’lda, ko’zda chamalb va masshtabga rioya qilmay chizilgan chizma eskiz deyiladi. - ishlab chiqarishda bir marta tatbiq qilinadigan chizmalarga eskizlar kiradi. eskizlar, odatda detaining chizmasini chizish uchun asos bo‘ladi. yasaladigan detaining eskizlari orqali uning ish chizmasi chiziladi. detallarni ba’zan eskizga qarab ham yasash mumkin bo‘ladi. chunki mashina detali to‘satdan yaroqsiz holda kelib sinib qolsa, uni tez yasashga to‘g‘ri kelgan hollarda eskiz mavjud detallarga qarab chiziladi va u asliy eskiz deb ataladi. konstruktorlik biyrosi ishida yangi mashina, mexanizm va boshqalarni loyihalayotgan konstruktor o‘z g‘oyasini, awalo eskiz shaklida ifodalaydi. bunday eskizlar loyiha eskizlar deyiladi. eskizlar to‘g‘ri burchakli proyeksiyalash qoidalari bo‘yicha, ular orasidagi proyeksion bog‘lanishga rioya qilgan holda va tasvirlanayotgan detal elementlarining nisbatini, shaklini saqlagan holda chiziladi. agar detal ancha katta bo‘lsa kichiklashtirib, ancha kichik bo’lsa kattalashtirib chizish kerak. ikkala holda ham masshtab qo‘llanilmaydi va unga rioya …

ekin maktablarda eskiz chizish oson bo'lishi uchun katak qog'ozlardan foydalaniladi. oldin eskizni' o'rta qattiqlikdagi qalamda so’ngra yumshoq qalam bilan ustidan yurgazib chiziladi. eskizi chiziladigan detaining texnik rasmi berilgan. eskiz chizishdan oldin detaining o‘ziga qarab, diqqat bilan sinchiklab, har tomonlama tekshirib chiqish va quyidagilarni aniqlash zarur: a)detaining nomi va uning mexanizmdagi vazifasi, qanday materialdan yasalganligini aniqlanadi; b)detaining geometriyasi, ya’ni uning elementlari qanday geometrik sirtlardan tuzilganligi aniqlanadi.
