detallning diametrik proyeksiyasida qirqim bajarish

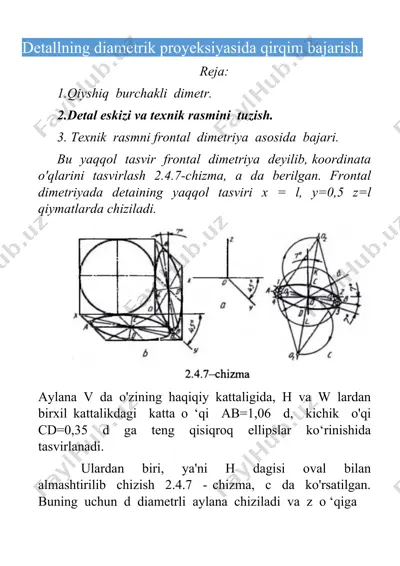

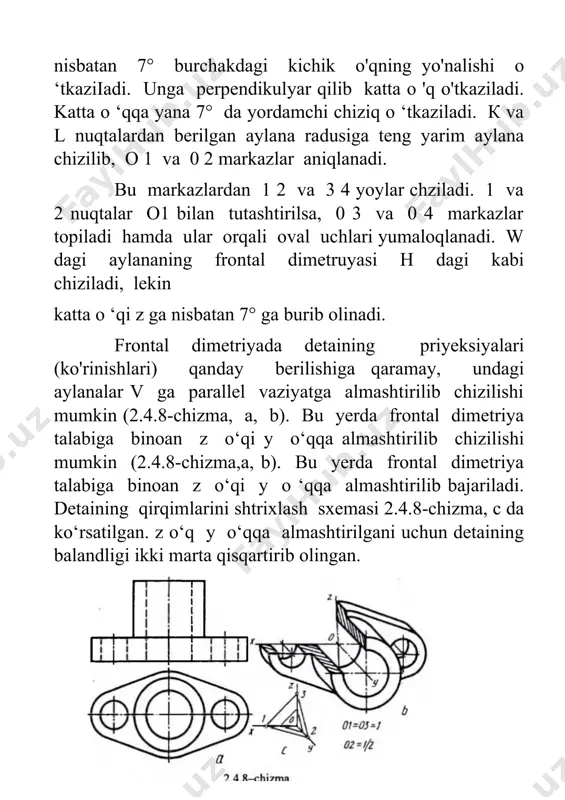

detallning diametrik proyeksiyasida qirqim bajarish. reja: 1.qiyshiq burchakli dimetr. 2.detal eskizi va texnik rasmini tuzish. 3. texnik rasmni frontal dimetriya asosida bajari. bu yaqqol tasvir frontal dimetriya deyilib, koordinata o'qlarini tasvirlash 2.4.7-chizma, a da berilgan. frontal dimetriyada detaining yaqqol tasviri x = l, y=0,5 z=l qiymatlarda chiziladi. aylana v da o'zining haqiqiy kattaligida, h va w lardan birxil kattalikdagi katta o ‘qi ab=1,06 d, kichik o'qi cd=0,35 d ga teng qisiqroq ellipslar ko‘rinishida tasvirlanadi. ulardan biri, ya'ni h dagisi oval bilan almashtirilib chizish 2.4.7 - chizma, с da ko'rsatilgan. buning uchun d diametrli aylana chiziladi va z o ‘qiga nisbatan 7° burchakdagi kichik o'qning yo'nalishi o ‘tkaziiadi. unga perpendikulyar qilib katta o 'q o't...
