murakkab qirqim va kesimlar

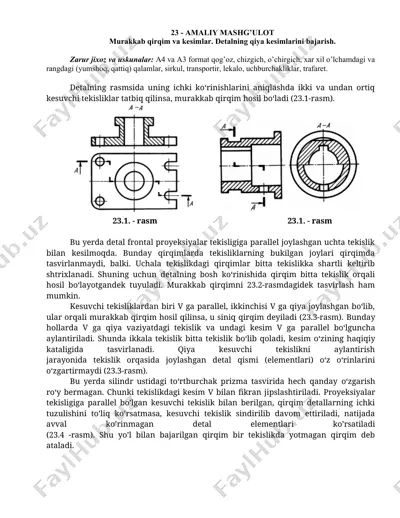

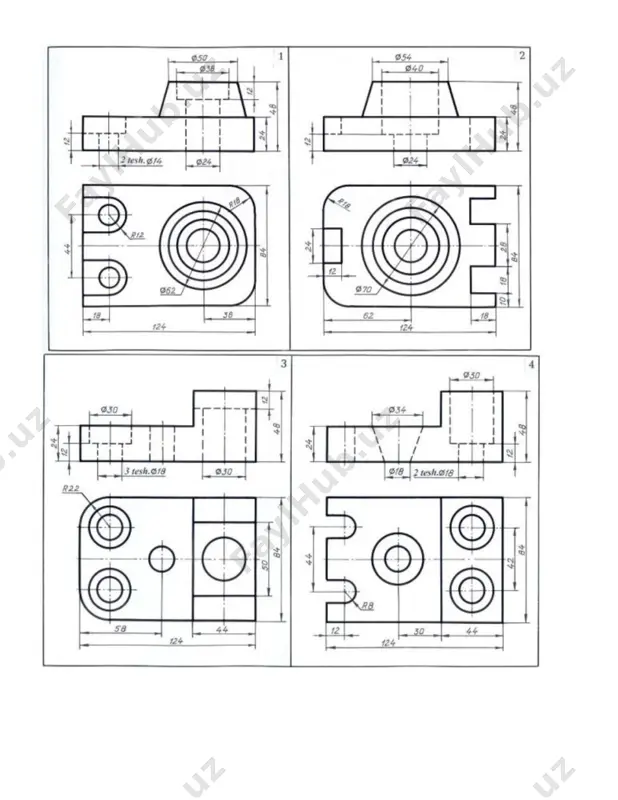

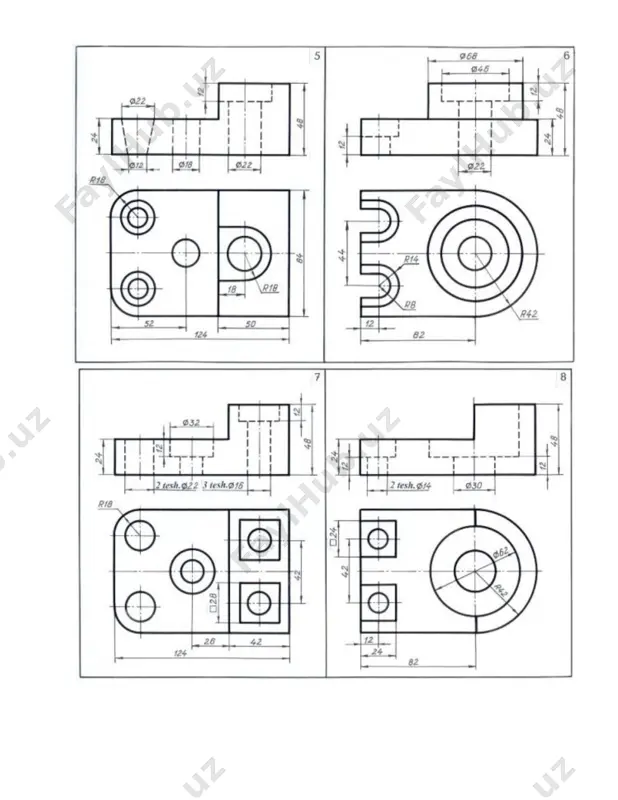

23 - amaliy mashg’ulot murakkab qirqim va kesimlar. detalning qiya kesimlarini bajarish. zarur jixoz va uskunalar: a4 va a3 format qog’oz, chizgich, o’chirgich, xar xil o’lchamdagi va rangdagi (yumshoq, qattiq) qalamlar, sirkul, transportir, lekalo, uchburchakliklar, trafaret. detalning rasmsida uning ichki ko‘rinishlarini aniqlashda ikki va undan ortiq kesuvchi tekisliklar tatbiq qilinsa, murakkab qirqim hosil bo‘ladi (23.1-rasm). 23.1. - rasm 23.1. - rasm bu yerda detal frontal proyeksiyalar tekisligiga parallel joylashgan uchta tekislik bilan kesilmoqda. bunday qirqimlarda tekisliklarning bukilgan joylari qirqimda tasvirlanmaydi, balki. uchala tekislikdagi qirqimlar bitta tekislikka shartli keltirib shtrixlanadi. shuning uchun detalning bosh ko‘rinishida qirqim bitta tekislik orqali hos...
