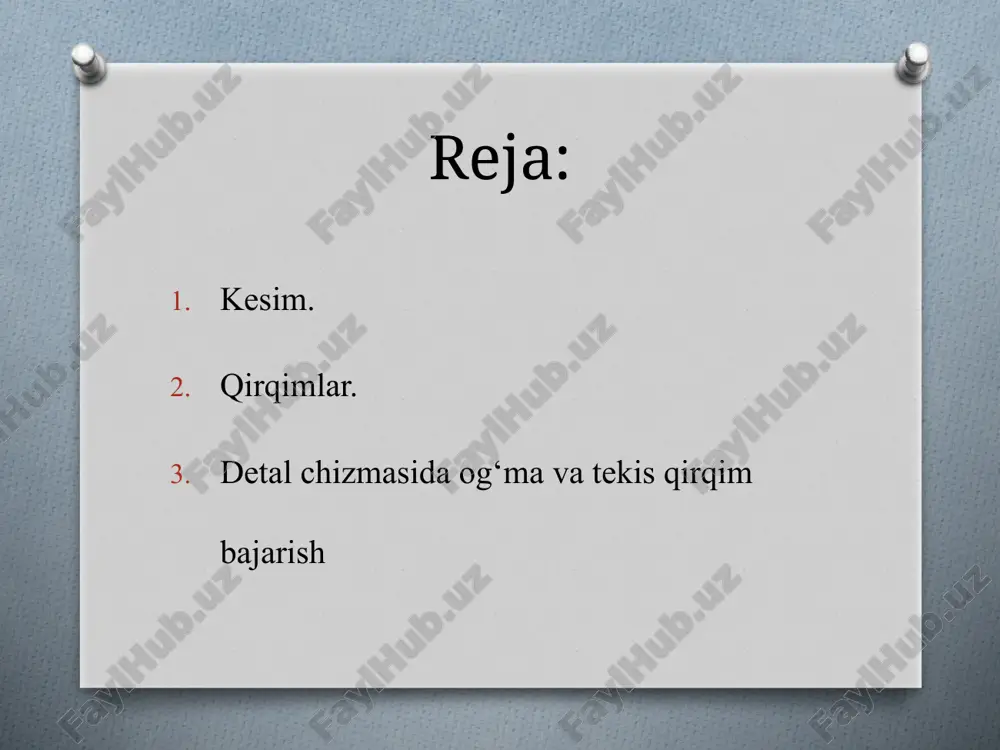

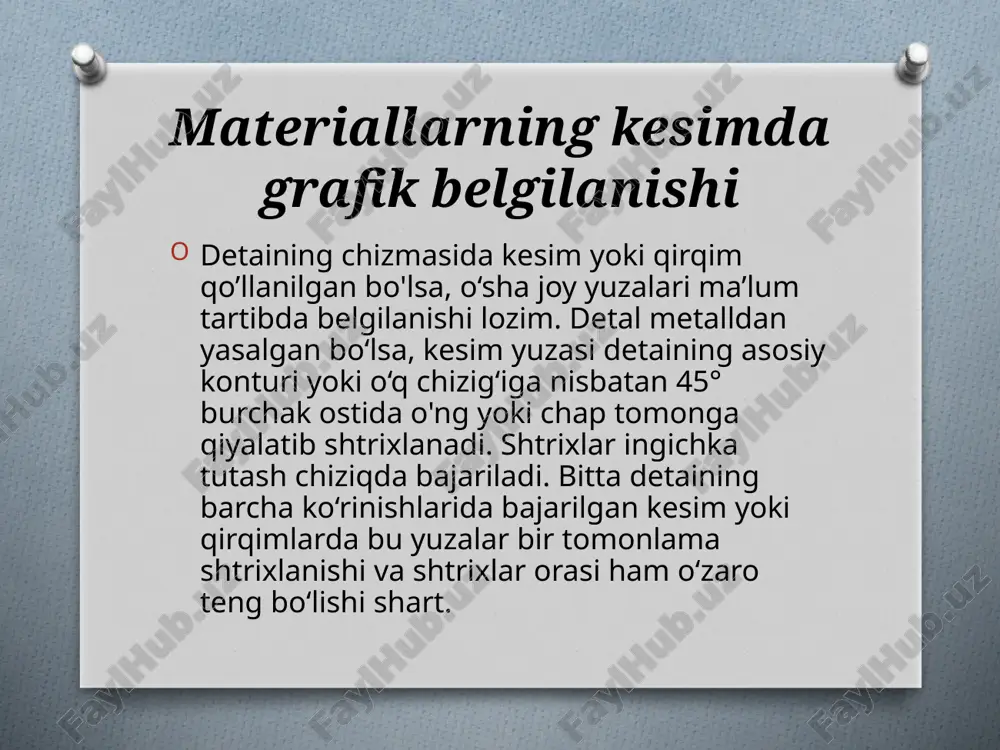

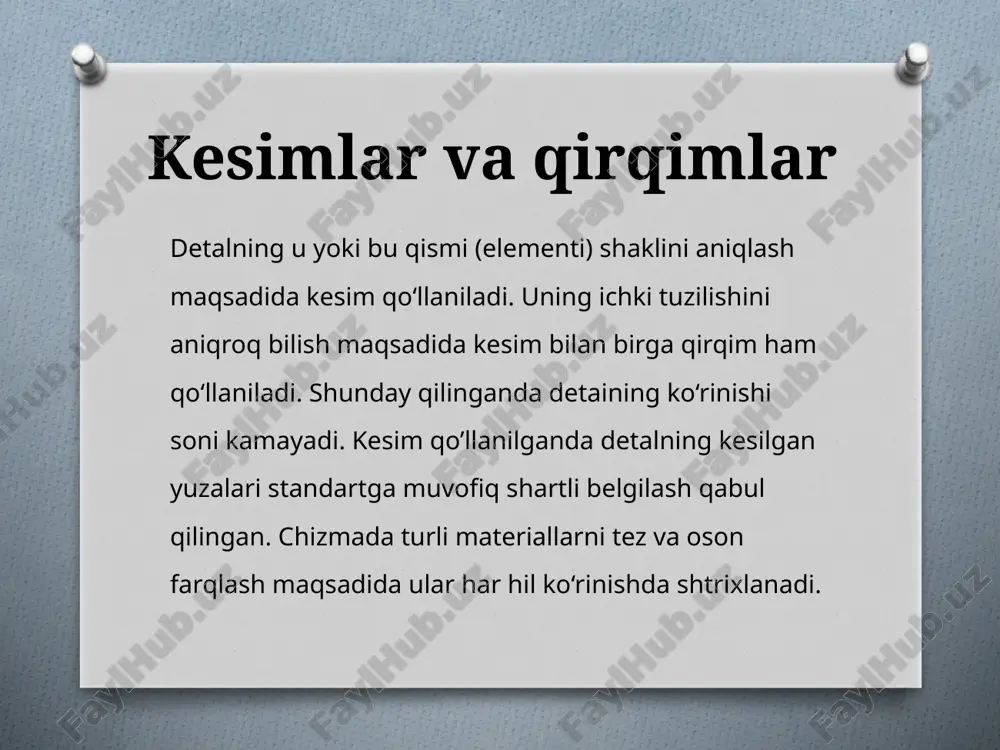

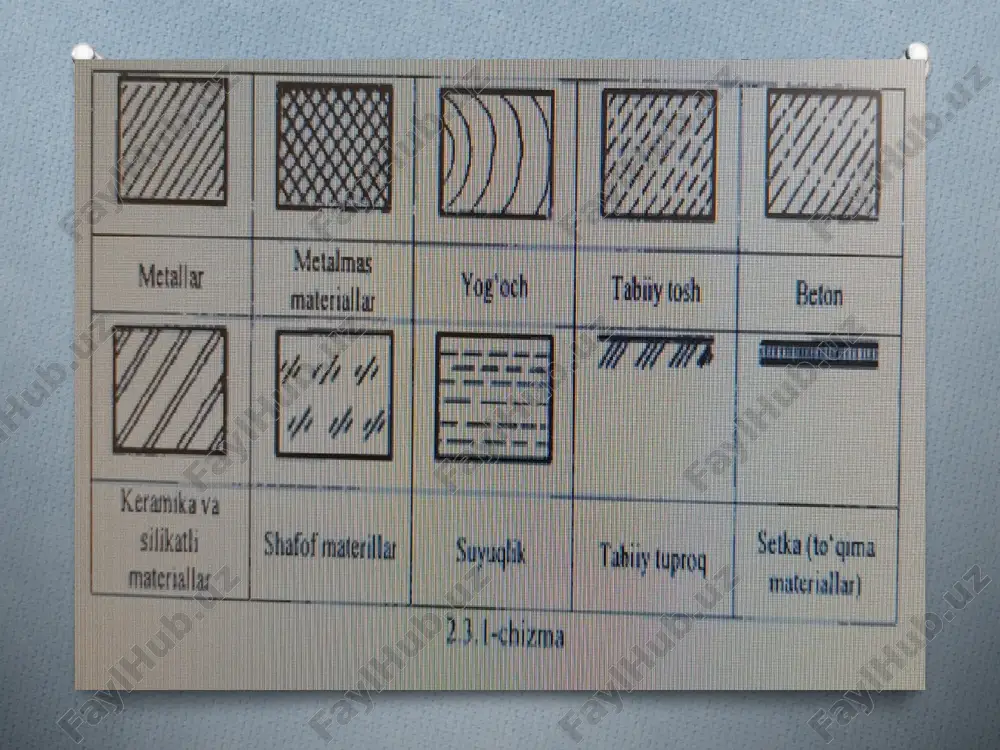

презентация powerpoint o’quvchilarni kesim va qirqim bajarishga hamda chizmani o’qish usillariga o’rgatish reja: kesim. qirqimlar. detal chizmasida og‘ma va tekis qirqim bajarish kesimlar va qirqimlar detalning u yoki bu qismi (elementi) shaklini aniqlash maqsadida kesim qo‘llaniladi. uning ichki tuzilishini aniqroq bilish maqsadida kesim bilan birga qirqim ham qo‘llaniladi. shunday qilinganda detaining ko‘rinishi soni kamayadi. kesim qo’llanilganda detalning kesilgan yuzalari standartga muvofiq shartli belgilash qabul qilingan. chizmada turli materiallarni tez va oson farqlash maqsadida ular har hil ko‘rinishda shtrixlanadi. materiallarning kesimda grafik belgilanishi detaining chizmasida kesim yoki qirqim qo’llanilgan bo'lsa, o‘sha joy yuzalari ma’lum tartibda belgilanishi lozim. detal metalldan yasalgan bo‘lsa, kesim yuzasi detaining asosiy konturi yoki o‘q chizig‘iga nisbatan 45° burchak ostida o'ng yoki chap tomonga qiyalatib shtrixlanadi. shtrixlar ingichka tutash chiziqda bajariladi. bitta detaining barcha ko‘rinishlarida bajarilgan kesim yoki qirqimlarda bu yuzalar bir tomonlama shtrixlanishi va shtrixlar orasi ham o‘zaro teng bo‘lishi shart. yog‘ochdan tashqari barcha boshqa materiallar metal …

2 / 16

o'yiq, botiq (o'sma) yoki chiqiq, teshik kabilarning geometriyasini aniqlashda qo’llaniladi. bunday elementlarning o'qlari orqali detal o‘qiga peфendikulyar qilib kesuvchi tekislik o'tkaziladi. shunda detaining ko'ndalang kesimi hosil bomadi. boshqacha qilib aytganda, kesimda detaining faqat tekislik bilan joyning o‘zigagina ko‘rsatiladi. kesimlar chetga chiqarib ko‘rsatiiadi yoki bevosita ko‘rinishning o‘zida tasvirlanadi. chetga chiqarib tasvirlangan kesim konturi asosiy yo‘g‘on tutash chiziq (tasvirlanayotgan detal konturiga teng) bilan chiziladi. bevosita ko'rinishning o‘zida tasvirlangan kesim konturi ingichka tutash chiziq bilan chiziladi (2.3.2-chizm,a,b). tasvirlararo kesim konturi ham asosiy yo‘g‘on tutash chiziq bilan chiziladi (2.3.2-chizma,c). kesim turidan qat’iy nazar unda simmetrik shakl hosil bomsa, kesuvchi tekislik izi uzuq chiziq bilan tasvirlanmayidi (2.3.2-chizma, a,b,c). lekin chiqarilgan kesimda tekislik o‘rni, ya’ni shtrix punktir chiziq bilan almashtiriladi va kesim shu chiziqning davomida bajariladi (2.3.2-chizma,a). agar kesimda nosimmetrik shakl hosil bo’lsa, chiqarilgan kesimda kesuvchi tekislik izi uzuq chiziq bilan detaining qaysi joyidan o‘tganligini ko‘rsatadi va kesim ham bir xil yozuv bilan ta’minlanadi (2.3.3-chizma,a). qirqimlar …

3 / 16

i chizmada ko‘rsatilmaydi (2.3.9 - chizma, c). detaining qismidagi teshikni qirqib ko‘rsatish joiz boisa, kesuvchi tekislik izi uzuq chiziqlar bilan ko‘rsatiladi va qirqim a-a kabi belgilanadi (2.3.10-chizma ) kesuvchi tekislik izi uzuq chiziqlarni tasvirlash 2.3.11-chizmada berilgan, a harflar yo'nalishlarining detal konturiga nisbatan tashqi tomonlariga yoziladi. kesuvchi tekisliklarning proyeksiyalari tekisliklariga nisbatan egallagan vaziyatiga qarab qirqimlar uch xil: frontal, gorizontal va profil bo'ladi. bulardan tashqari, qo'shmcha tekisliklarda qiya qirqimlar ham bajariladi. ayrim hollarda mahalliy qirqimlar qo‘laniladi. diqqatingiz uchun raxmat image5.jpeg image6.jpeg image7.jpeg image8.jpeg image9.jpeg image10.jpeg image11.jpeg image3.jpeg image4.png /docprops/thumbnail.jpeg
