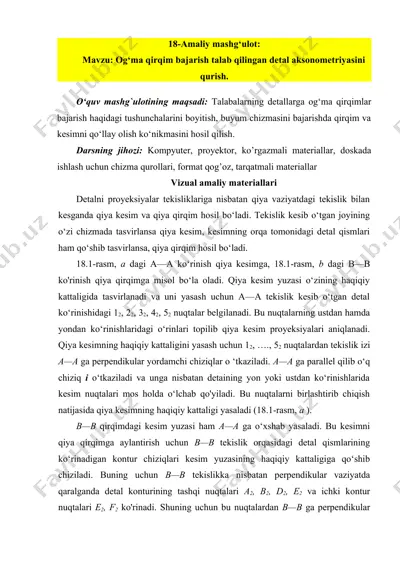

18-amaliy mashg‘ulot: mavzu: og‘ma qirqim bajarish talab qilingan detal aksonometriyasini qurish. o‘quv mashg`ulotining maqsadi: talabalarning detallarga og‘ma qirqimlar bajarish haqidagi tushunchalarini boyitish, buyum chizmasini bajarishda qirqim va kesimni qo‘llay olish ko‘nikmasini hosil qilish. darsning jihozi: kompyuter, proyektor, ko’rgazmali materiallar, doskada ishlash uchun chizma qurollari, format qog’oz, tarqatmali materiallar vizual amaliy materiallari detalni proyeksiyalar tekisliklariga nisbatan qiya vaziyatdagi tekislik bilan kesganda qiya kesim va qiya qirqim hosil bo‘ladi. tekislik kesib o‘tgan joyining o‘zi chizmada tasvirlansa qiya kesim, kesimning orqa tomonidagi detal qismlari ham qo‘shib tasvirlansa, qiya qirqim hosil bo‘ladi. 18.1-rasm, a dagi a—a ko‘rinish qiya kesimga, 18.1-rasm, b dagi b—b ko'rinish qiya qirqimga misol bo‘la oladi. qiya kesim yuzasi o‘zining haqiqiy kattaligida tasvirlanadi va uni yasash uchun a—a tekislik kesib o‘tgan detal ko‘rinishidagi 12, 22, 32, 42, 52 nuqtalar belgilanadi. bu nuqtalarning ustdan hamda yondan ko‘rinishlaridagi o‘rinlari topilib qiya kesim proyeksiyalari aniqlanadi. qiya kesimning haqiqiy kattaligini yasash uchun 12, …., 52 …

2 / 4

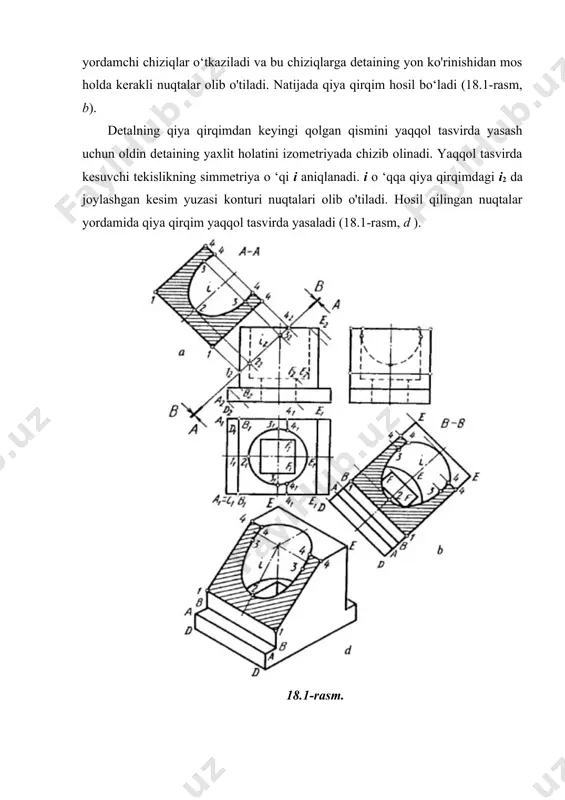

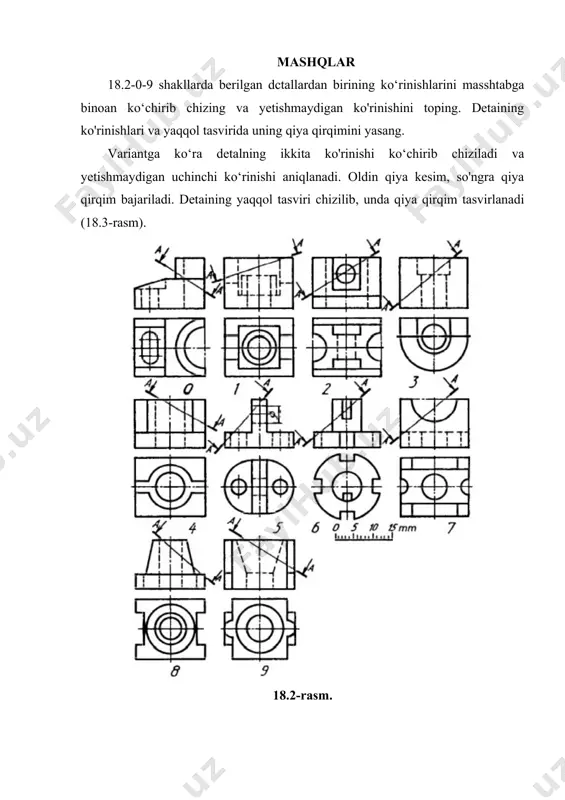

chiziqlar o‘tkaziladi va bu chiziqlarga detaining yon ko'rinishidan mos holda kerakli nuqtalar olib o'tiladi. natijada qiya qirqim hosil bo‘ladi (18.1-rasm, b). detalning qiya qirqimdan keyingi qolgan qismini yaqqol tasvirda yasash uchun oldin detaining yaxlit holatini izometriyada chizib olinadi. yaqqol tasvirda kesuvchi tekislikning simmetriya o ‘qi i aniqlanadi. i o ‘qqa qiya qirqimdagi i2 da joylashgan kesim yuzasi konturi nuqtalari olib o'tiladi. hosil qilingan nuqtalar yordamida qiya qirqim yaqqol tasvirda yasaladi (18.1-rasm, d ). 18.1-rasm. mashqlar 18.2-0-9 shakllarda berilgan dctallardan birining ko‘rinishlarini masshtabga binoan ko‘chirib chizing va yetishmaydigan ko'rinishini toping. detaining ko'rinishlari va yaqqol tasvirida uning qiya qirqimini yasang. variantga ko‘ra detalning ikkita ko'rinishi ko‘chirib chiziladi va yetishmaydigan uchinchi ko‘rinishi aniqlanadi. oldin qiya kesim, so'ngra qiya qirqim bajariladi. detaining yaqqol tasviri chizilib, unda qiya qirqim tasvirlanadi (18.3-rasm). 18.2-rasm. 18.3-rasm.
