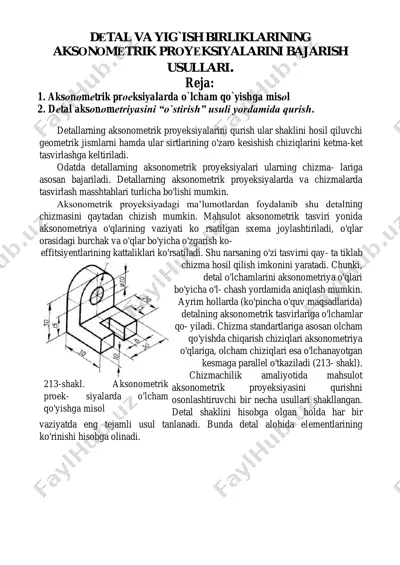

213-shakl. aksonometrik proek- siyalarda o'lcham qo'yishga misol dеtal va yig`ish birliklarining aksоnоmеtrik prоyеksiyalarini bajarish usullari. reja: 1. aksоnоmеtrik prоеksiyalarda o`lcham qo`yishga misоl 2. dеtal aksоnоmеtriyasini “o`stirish” usuli yordamida qurish. detallarning aksonometrik proyeksiyalarini qurish ular shaklini hosil qiluvchi geometrik jismlarni hamda ular sirtlarining o'zaro kesishish chiziqlarini ketma-ket tasvirlashga keltiriladi. odatda detallarning aksonometrik proyeksiyalari ularning chizma- lariga asosan bajariladi. detallarning aksonometrik proyeksiyalarda va chizmalarda tasvirlash masshtablari turlicha bo'lishi mumkin. aksonometrik proyeksiyadagi ma’lumotlardan foydalanib shu detalning chizmasini qaytadan chizish mumkin. mahsulot aksonometrik tasviri yonida aksonometriya o'qlarining vaziyati ko rsatilgan sxema joylashtiriladi, o'qlar orasidagi burchak va o'qlar bo'yicha o'zgarish ko- effitsiyentlarining kattaliklari ko'rsatiladi. shu narsaning o'zi tasvirni qay- ta tiklab chizma hosil qilish imkonini yaratadi. chunki, detal o'lchamlarini aksonometriya o'qlari bo'yicha o'l- chash yordamida aniqlash mumkin. ayrim hollarda (ko'pincha o'quv maqsadlarida) detalning aksonometrik tasvirlariga o'lchamlar qo- yiladi. chizma standartlariga asosan olcham qo'yishda chiqarish chiziqlari aksonometriya o'qlariga, olcham chiziqlari esa o'lchanayotgan kesmaga parallel o'tkaziladi (213- …

2 / 9

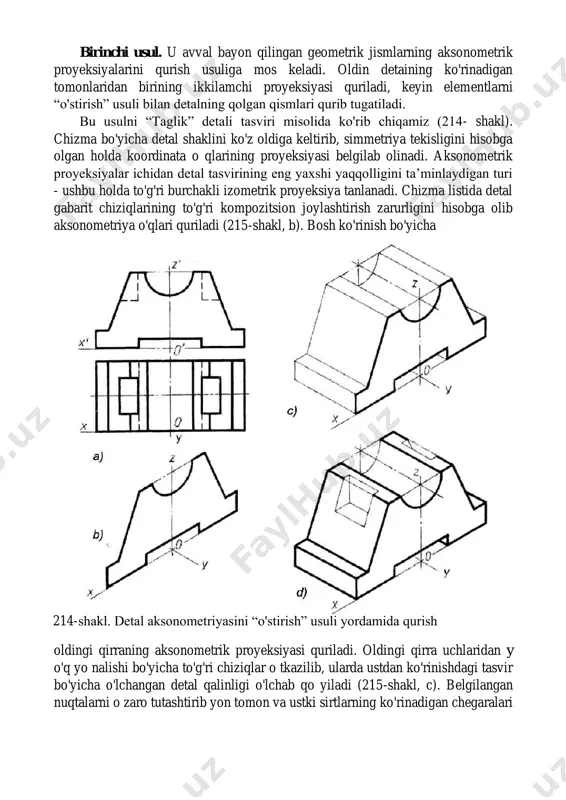

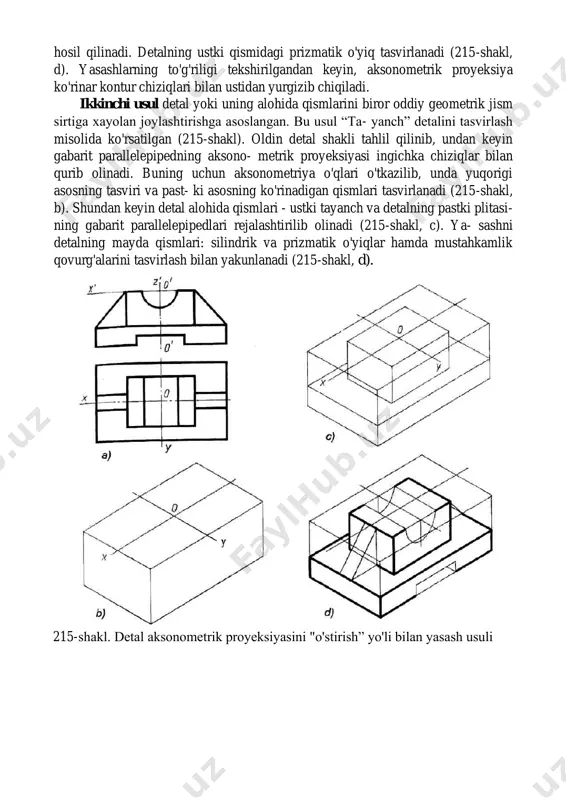

k” detali tasviri misolida ko'rib chiqamiz (214- shakl). chizma bo'yicha detal shaklini ko'z oldiga keltirib, simmetriya tekisligini hisobga olgan holda koordinata o qlarining proyeksiyasi belgilab olinadi. aksonometrik proyeksiyalar ichidan detal tasvirining eng yaxshi yaqqolligini ta’minlaydigan turi - ushbu holda to'g'ri burchakli izometrik proyeksiya tanlanadi. chizma listida detal gabarit chiziqlarining to'g'ri kompozitsion joylashtirish zarurligini hisobga olib aksonometriya o'qlari quriladi (215-shakl, b). bosh ko'rinish bo'yicha oldingi qirraning aksonometrik proyeksiyasi quriladi. oldingi qirra uchlaridan y o'q yo nalishi bo'yicha to'g'ri chiziqlar o tkazilib, ularda ustdan ko'rinishdagi tasvir bo'yicha o'lchangan detal qalinligi o'lchab qo yiladi (215-shakl, c). belgilangan nuqtalarni o zaro tutashtirib yon tomon va ustki sirtlarning ko'rinadigan chegaralari 214-shakl. detal aksonometriyasini “o'stirish” usuli yordamida qurish hosil qilinadi. detalning ustki qismidagi prizmatik o'yiq tasvirlanadi (215-shakl, d). yasashlarning to'g'riligi tekshirilgandan keyin, aksonometrik proyeksiya ko'rinar kontur chiziqlari bilan ustidan yurgizib chiqiladi. ikkinchi usul detal yoki uning alohida qismlarini biror oddiy geometrik jism sirtiga xayolan joylashtirishga asoslangan. …

3 / 9

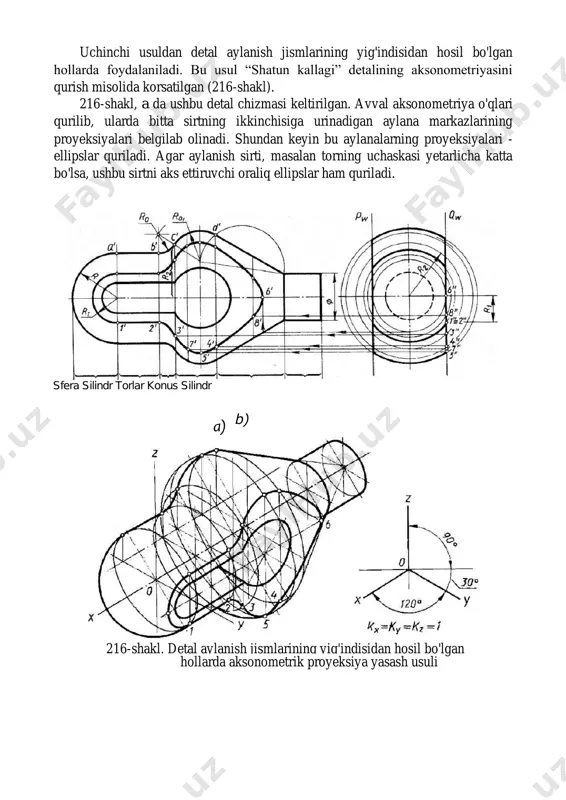

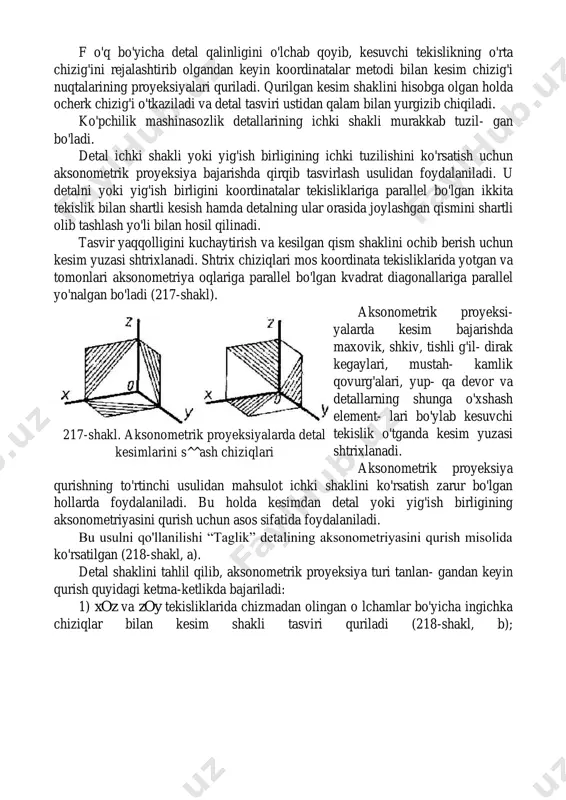

yasini "o'stirish” yo'li bilan yasash usuli a) uchinchi usuldan detal aylanish jismlarining yig'indisidan hosil bo'lgan hollarda foydalaniladi. bu usul “shatun kallagi” detalining aksonometriyasini qurish misolida korsatilgan (216-shakl). 216-shakl, a da ushbu detal chizmasi keltirilgan. avval aksonometriya o'qlari qurilib, ularda bitta sirtning ikkinchisiga urinadigan aylana markazlarining proyeksiyalari belgilab olinadi. shundan keyin bu aylanalarning proyeksiyalari - ellipslar quriladi. agar aylanish sirti, masalan torning uchaskasi yetarlicha katta bo'lsa, ushbu sirtni aks ettiruvchi oraliq ellipslar ham quriladi. b) s) 216-shakl. detal aylanish jismlarining yig'indisidan hosil bo'lgan hollarda aksonometrik proyeksiya yasash usuli sfera silindr torlar konus silindr 217-shakl. aksonometrik proyeksiyalarda detal kesimlarini s^^ash chiziqlari f o'q bo'yicha detal qalinligini o'lchab qoyib, kesuvchi tekislikning o'rta chizig'ini rejalashtirib olgandan keyin koordinatalar metodi bilan kesim chizig'i nuqtalarining proyeksiyalari quriladi. qurilgan kesim shaklini hisobga olgan holda ocherk chizig'i o'tkaziladi va detal tasviri ustidan qalam bilan yurgizib chiqiladi. ko'pchilik mashinasozlik detallarining ichki shakli murakkab tuzil- gan bo'ladi. detal ichki shakli …

4 / 9

i, mustah- kamlik qovurg'alari, yup- qa devor va detallarning shunga o'xshash element- lari bo'ylab kesuvchi tekislik o'tganda kesim yuzasi shtrixlanadi. aksonometrik proyeksiya qurishning to'rtinchi usulidan mahsulot ichki shaklini ko'rsatish zarur bo'lgan hollarda foydalaniladi. bu holda kesimdan detal yoki yig'ish birligining aksonometriyasini qurish uchun asos sifatida foydalaniladi. bu usulni qo'llanilishi “taglik” detalining aksonometriyasini qurish misolida ko'rsatilgan (218-shakl, a). detal shaklini tahlil qilib, aksonometrik proyeksiya turi tanlan- gandan keyin qurish quyidagi ketma-ketlikda bajariladi: 1) xoz va zoy tekisliklarida chizmadan olingan o lchamlar bo'yicha ingichka chiziqlar bilan kesim shakli tasviri quriladi (218-shakl, b); 218-shakl. mahsulot ichki shaklini ko'rsatish zarur bo'lgan hollarda aksonometrik proyeksiya qurish usuli а) 2) detal sirti konturi tarkibiga kiruvchi aylanalarning tasviri - ellips- larning markazi belgilab olinadi va bu ellipslar yoki ularning qismlari quriladi (218-shakl, c, d); 3) ocherk chiziqlarining hamma chiziqlari o'tkaziladi (218-shakl, e); 4) kesim shtrixlab chiqiladi va tasvir ustidan asosiy tutash chiziq bilan yurgizib chiqiladi (218-shakl, k). …

5 / 9

ayda detallarni qo'shib boriladi. yig'ish birligining aksonometrik proyeksi- yasini qurishning eng qulay usuli to'rtinchi usul hisoblanadi. yig'ish birligining kesilgan aksonometrik proyeksiyasini qurish “tiqinli ventil” mahsuloti tasviri misolida ko'rsatilgan (219-shakl). avval kesimlar qurilib, aylanalarning tasvirlari -ellipslarning markazlari belgilab olinadi (220-shakl, a). shundan keyin ellipslar quriladi (220-shakl, b) va ocherk to'g'ri chiziqlari o'tkaziladi (220- shakl, c). shundan keyin kesim shtrixlanib, tasvirning ustidan qalam bilan yurgizib chizma taxt qilinadi (220- shakl, d). 220-shakl. yig'ish birligining aksonometrik proyeksiyasini bajarish ketma- ketligi savollar: 1. geometrik jismlarning aksonometriyasini bajarish ketma-ketligini aytib bering? 2. piramida va konusning aksonometrik proyeksiyalari qanday quriladi? 3. shar va tor jismlarining aksonometrik proyeksiyalarini qurishning o'ziga xos xususiyatlari nimalardan iborat? 4. aksonometrik proyeksiyadan foydalanib detal chizmasi qanday bajariladi? 5. aksonometrik proyeksiya bajarish usullari va ularning mohiyatini tushuntiring. 6. aksonometrik proyeksiyalarda detal kesimlari qanday shtrixlanadi? 7. yig'ish birligining aksonometrik proyeksiyasi qanday bajariladi? 220-shakl. (davomi) yig'ish birligining aksonometrik proyeksiyasini bajarish ketma-ketligi
