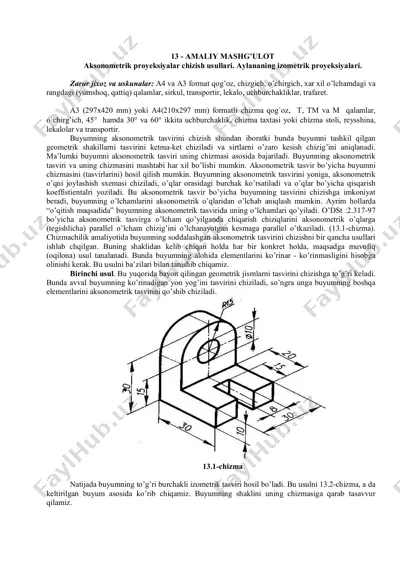

13 - amaliy mashg’ulot aksonometrik proyeksiyalar chizish usullari. aylananing izometrik proyeksiyalari. zarur jixoz va uskunalar: a4 va a3 format qog’oz, chizgich, o’chirgich, xar xil o’lchamdagi va rangdagi (yumshoq, qattiq) qalamlar, sirkul, transportir, lekalo, uchburchakliklar, trafaret. a3 (297х420 mm) yoki a4(210х297 mm) fоrmatli chizma qоg`оz, t, tm va m qalamlar, o`chirg’ich, 45 hamda 30 va 60 ikkita uchburchaklik, chizma taхtasi yoki chizma stоli, rеysshina, lеkalоlar va transpоrtir. buyumning aksonometrik tasvirini chizish shundan iboratki bunda buyumni tashkil qilgan geometrik shakillarni tasvirini ketma-ket chiziladi va sirtlarni o’zaro kesish chizig’ini aniqlanadi. ma’lumki buyumni aksonometrik tasviri uning chizmasi asosida bajariladi. buyumning aksonometrik tasviri va uning chizmasini mashtabi har xil bo’lishi mumkin. aksonometrik tasvir bo’yicha buyumni chizmasini (tasvirlarini) hosil qilish mumkin. buyumning aksonometrik tasvirini yoniga, aksonometrik o’qni joylashish sxemasi chiziladi, o’qlar orasidagi burchak ko’rsatiladi va o’qlar bo’yicha qisqarish koeffistientalri yoziladi. bu aksonometrik tasvir bo’yicha buyumning tasvirini chizishga imkoniyat beradi, buyumning o’lchamlarini aksonometrik o’qlaridan o’lchab aniqlash mumkin. …

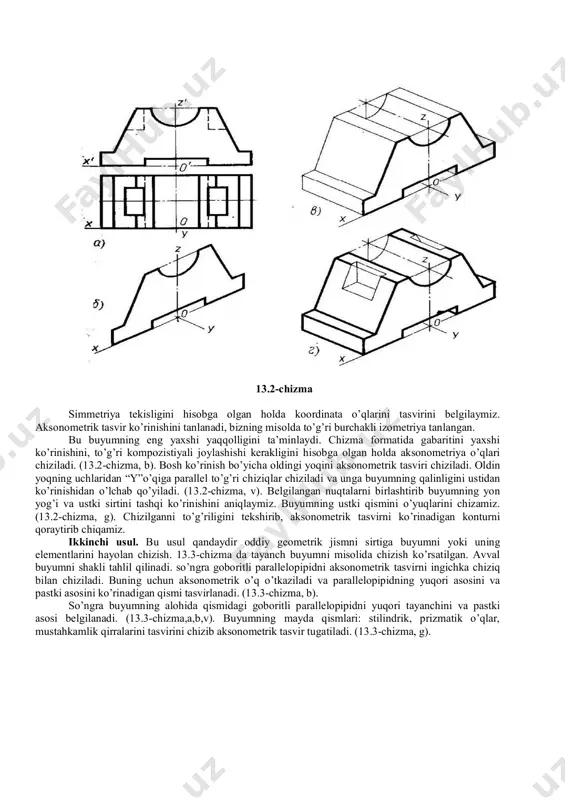

2 / 13

asvirini chizishga to’g’ri keladi. bunda avval buyumning ko’rinadigan yon yog’ini tasvirini chiziladi, so’ngra unga buyumning boshqa elementlarini aksonometrik tasvirini qo’shib chiziladi. 13.1-chizma natijada buyumning to’g’ri burchakli izometrik tasviri hosil bo’ladi. bu usulni 13.2-chizma, a da keltirilgan buyum asosida ko’rib chiqamiz. buyumning shaklini uning chizmasiga qarab tasavvur qilamiz. 13.2-chizma simmetriya tekisligini hisobga olgan holda koordinata o’qlarini tasvirini belgilaymiz. aksonometrik tasvir ko’rinishini tanlanadi, bizning misolda to’g’ri burchakli izometriya tanlangan. bu buyumning eng yaxshi yaqqolligini ta’minlaydi. chizma formatida gabaritini yaxshi ko’rinishini, to’g’ri kompozistiyali joylashishi kerakligini hisobga olgan holda aksonometriya o’qlari chiziladi. (13.2-chizma, b). bosh ko’rinish bo’yicha oldingi yoqini aksonometrik tasviri chiziladi. oldin yoqning uchlaridan “y”o’qiga parallel to’g’ri chiziqlar chiziladi va unga buyumning qalinligini ustidan ko’rinishidan o’lchab qo’yiladi. (13.2-chizma, v). belgilangan nuqtalarni birlashtirib buyumning yon yog’i va ustki sirtini tashqi ko’rinishini aniqlaymiz. buyumning ustki qismini o’yuqlarini chizamiz. (13.2-chizma, g). chizilganni to’g’riligini tekshirib, aksonometrik tasvirni ko’rinadigan konturni qoraytirib chiqamiz. ikkinchi usul. bu usul qandaydir oddiy …

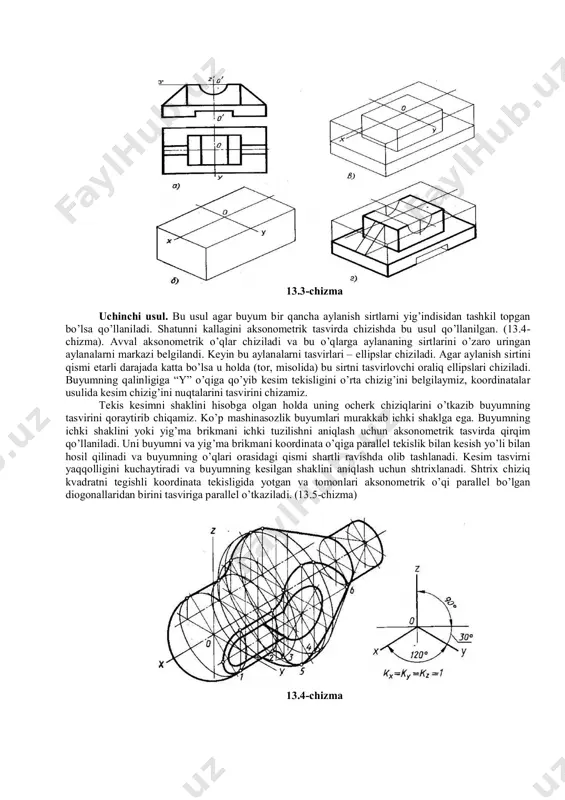

3 / 13

b aksonometrik tasvir tugatiladi. (13.3-chizma, g). 13.3-chizma uchinchi usul. bu usul agar buyum bir qancha aylanish sirtlarni yig’indisidan tashkil topgan bo’lsa qo’llaniladi. shatunni kallagini aksonometrik tasvirda chizishda bu usul qo’llanilgan. (13.4- chizma). avval aksonometrik o’qlar chiziladi va bu o’qlarga aylananing sirtlarini o’zaro uringan aylanalarni markazi belgilandi. keyin bu aylanalarni tasvirlari – ellipslar chiziladi. agar aylanish sirtini qismi etarli darajada katta bo’lsa u holda (tor, misolida) bu sirtni tasvirlovchi oraliq ellipslari chiziladi. buyumning qalinligiga “y” o’qiga qo’yib kesim tekisligini o’rta chizig’ini belgilaymiz, koordinatalar usulida kesim chizig’ini nuqtalarini tasvirini chizamiz. tekis kesimni shaklini hisobga olgan holda uning ocherk chiziqlarini o’tkazib buyumning tasvirini qoraytirib chiqamiz. ko’p mashinasozlik buyumlari murakkab ichki shaklga ega. buyumning ichki shaklini yoki yig’ma brikmani ichki tuzilishni aniqlash uchun aksonometrik tasvirda qirqim qo’llaniladi. uni buyumni va yig’ma brikmani koordinata o’qiga parallel tekislik bilan kesish yo’li bilan hosil qilinadi va buyumning o’qlari orasidagi qismi shartli ravishda olib tashlanadi. kesim tasvirni yaqqolligini …

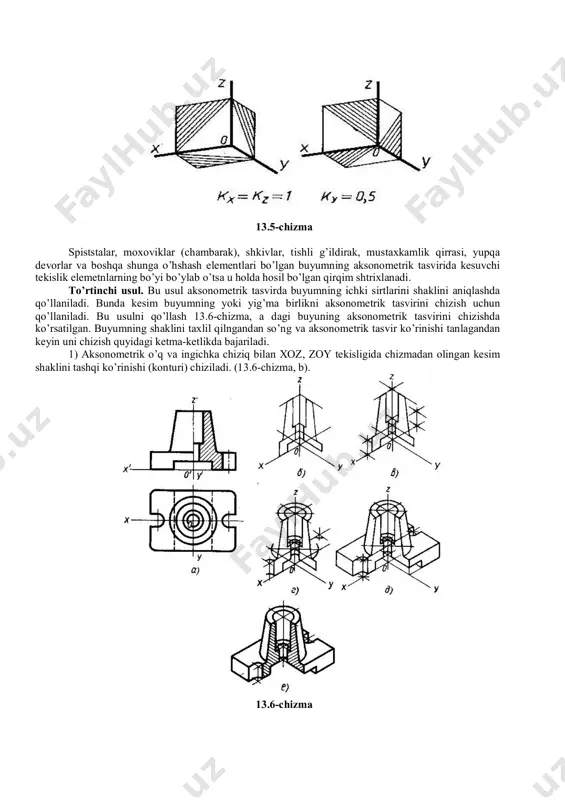

4 / 13

ni qo’llash 13.6-chizma, a dagi buyuning aksonometrik tasvirini chizishda ko’rsatilgan. buyumning shaklini taxlil qilngandan so’ng va aksonometrik tasvir ko’rinishi tanlagandan keyin uni chizish quyidagi ketma-ketlikda bajariladi. 1) aksonometrik o’q va ingichka chiziq bilan xoz, zoy tekisligida chizmadan olingan kesim shaklini tashqi ko’rinishi (konturi) chiziladi. (13.6-chizma, b). 13.6-chizma 2) ellipslarni marazini holatini belgilanadi-ya’ni buyumni konturiga kirgan aylananing tasviri- ellipsni tasviri yoki ularning bir qismini chiziladi. (13.6-chizma,v,g). 3) hamma to’g’ri chizqli ocherklarni o’tkaziladi.( 13.6-chizma,d). 4) kesim shtrixlanadi va tutash asosiy chiziqlar bilan tasvirni qoraytirib chiqiladi. (13.6- chizma,e). yig’ma brikmani aksonometrik tasvirida agar kesuvchi tekislik o’qlar, vallar, shpindellar, shtoklar, mustahkamlovchi buyumlarni (vintlar, boltlar, shpilkalar) o’qi bo’ylab kesuvchi tekislik o’tsa u holda buyum kesilmagan holda ko’rsatiladi. tishlik g’ildirak, chervyak, tishlik reyka va shunga o’hshash yig’ma brikmalar tartibiga kiruvchi buyumlar aksonometrik tasvirda shartliklar qo’llab o’zdst:2.402-68 bo’yicha, rezbani o’zdst:2.311-68 muvofiq ko’rsatilgan. aksonometrik tasvirda rezbani profili tegishli joyda to’liq yoki qisman ko’rsatish mumkin. yig’ma brikmani aksonometrik tasviri …

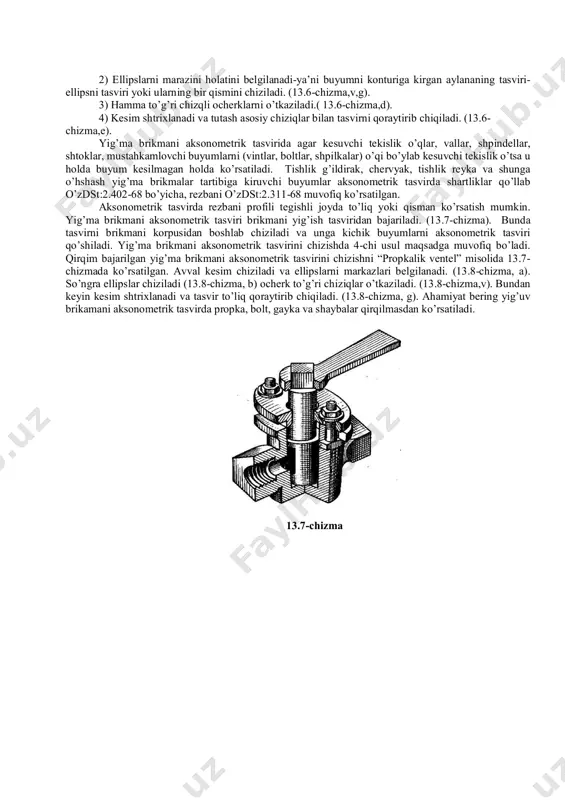

5 / 13

kamani aksonometrik tasvirda propka, bolt, gayka va shaybalar qirqilmasdan ko’rsatiladi. 13.7-chizma 13.8-chizma aylana izometriyasining h, v, w tekisliklarda tasvirlanishi 13.9–rasm,a da berilgan bo‘lib, ular o‘zaro teng ellips chizish ancha vaqt talab qiladi. shuning uchun standart ruxsatiga binoan uni to‘rt markazli ovalga almashtirib chiziladi. bu yerda ovalning katta o‘qi ab=1,22d ga teng tasvirlanadi. ovallarning katta ab o‘qlari h da z ga, v da y ga, w da x ga perpendikulyar joylashadi. kichik o‘qi cd o‘qlar h da z bilan, v da y bilan ,w da x bilan qo‘shilib qoladi. 13.9-chizma aylananing izometriyasini h da yasash uchun x va y chizilgandan keyin, kichik cd o‘q z yo‘nalishi olinadi va unga perpendikulyar qilib katta o‘q ab o‘tkaziladi. berilgan kattalikdagi d diametrli aylana o nuqtadan chiziladi. aylananing z o‘qlari bilan kesishgan joylari o1 va o2 , x va y o‘qlari bilan kesishayotgan joylari 1,2,3,4 deb belgilanadi. o1 bilan 1 va 2 (o2 bilan 3 …
