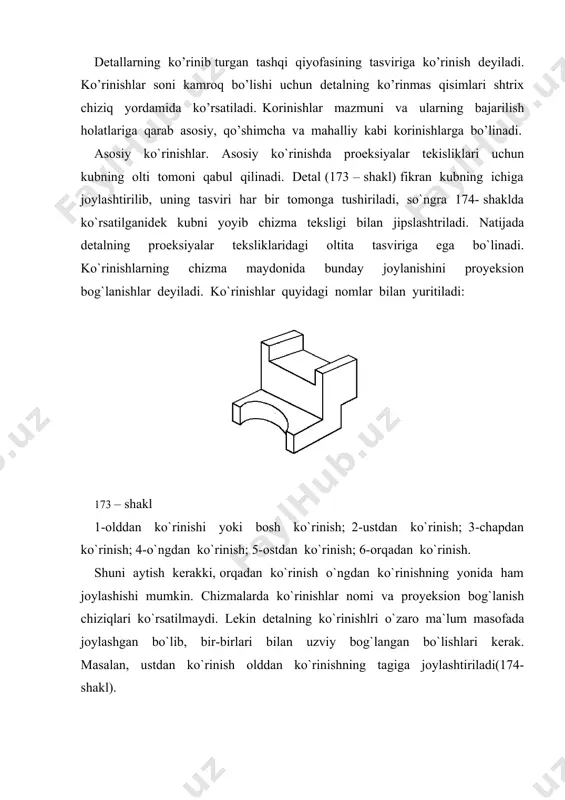

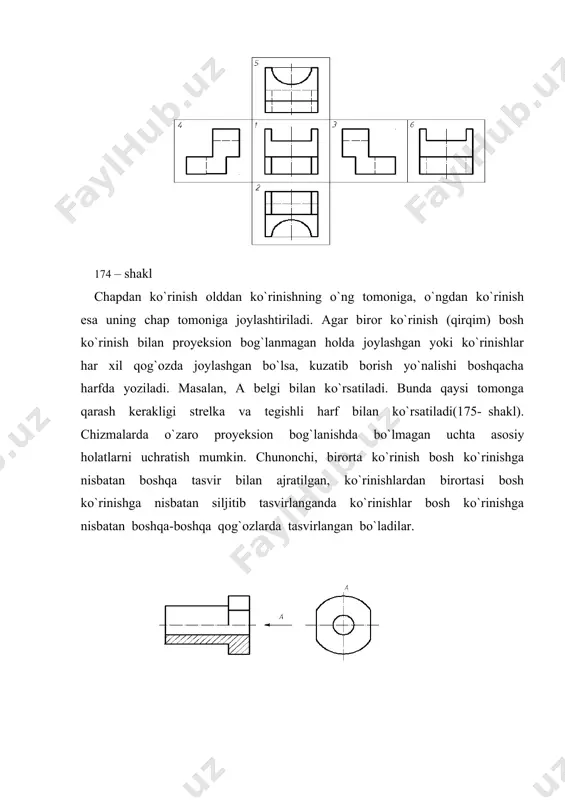

1523176101_70847.doc ko’rinishlar reja: 1. qo`shimcha ko`rinishlar. 2. mahalliy ko`rinishlar. 3. qirqimlar. detallarning ko’rinib turgan tashqi qiyofasining tasviriga ko’rinish deyiladi. ko’rinishlar soni kamroq bo’lishi uchun detalning ko’rinmas qisimlari shtrix chiziq yordamida ko’rsatiladi. korinishlar mazmuni va ularning bajarilish holatlariga qarab asosiy, qo’shimcha va mahalliy kabi korinishlarga bo’linadi. asosiy ko`rinishlar. asosiy ko`rinishda proeksiyalar tekisliklari uchun kubning olti tomoni qabul qilinadi. detal (173 – shakl) fikran kubning ichiga joylashtirilib, uning tasviri har bir tomonga tushiriladi, so`ngra 174- shaklda ko`rsatilganidek kubni yoyib chizma teksligi bilan jipslashtriladi. natijada detalning proeksiyalar teksliklaridagi oltita tasviriga ega bo`linadi. ko`rinishlarning chizma maydonida bunday joylanishini proyeksion bog`lanishlar deyiladi. ko`rinishlar quyidagi nomlar bilan yuritiladi: 173 – shakl 1-olddan ko`rinishi yoki bosh ko`rinish; 2-ustdan ko`rinish; 3-chapdan ko`rinish; 4-o`ngdan ko`rinish; 5-ostdan ko`rinish; 6-orqadan ko`rinish. shuni aytish kerakki, orqadan ko`rinish o`ngdan ko`rinishning yonida ham joylashishi mumkin. chizmalarda ko`rinishlar nomi va proyeksion bog`lanish chiziqlari ko`rsatilmaydi. lekin detalning ko`rinishlri o`zaro ma`lum masofada joylashgan bo`lib, bir-birlari bilan uzviy …

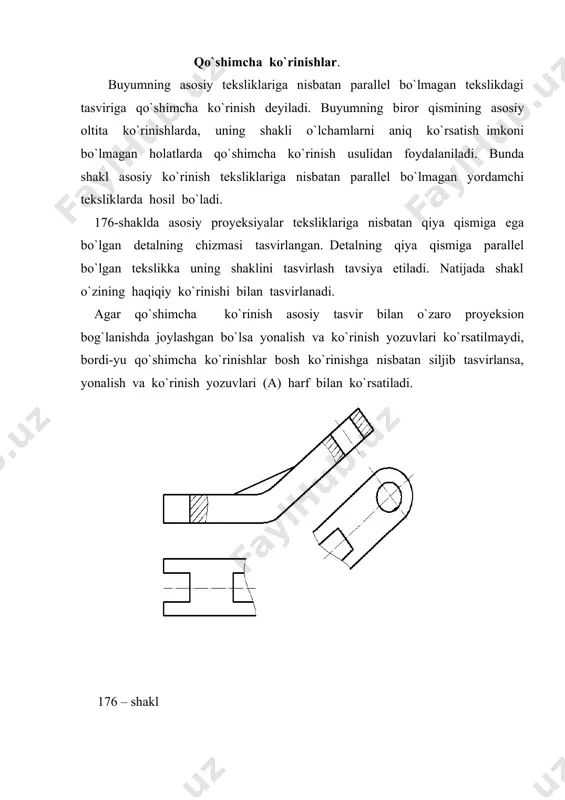

i uchratish mumkin. chunonchi, birorta ko`rinish bosh ko`rinishga nisbatan boshqa tasvir bilan ajratilgan, ko`rinishlardan birortasi bosh ko`rinishga nisbatan siljitib tasvirlanganda ko`rinishlar bosh ko`rinishga nisbatan boshqa-boshqa qog`ozlarda tasvirlangan bo`ladilar. qo`shimcha ko`rinishlar. buyumning asosiy teksliklariga nisbatan parallel bo`lmagan tekslikdagi tasviriga qo`shimcha ko`rinish deyiladi. buyumning biror qismining asosiy oltita ko`rinishlarda, uning shakli o`lchamlarni aniq ko`rsatish imkoni bo`lmagan holatlarda qo`shimcha ko`rinish usulidan foydalaniladi. bunda shakl asosiy ko`rinish teksliklariga nisbatan parallel bo`lmagan yordamchi teksliklarda hosil bo`ladi. 176-shaklda asosiy proyeksiyalar teksliklariga nisbatan qiya qismiga ega bo`lgan detalning chizmasi tasvirlangan. detalning qiya qismiga parallel bo`lgan tekslikka uning shaklini tasvirlash tavsiya etiladi. natijada shakl o`zining haqiqiy ko`rinishi bilan tasvirlanadi. agar qo`shimcha ko`rinish asosiy tasvir bilan o`zaro proyeksion bog`lanishda joylashgan bo`lsa yonalish va ko`rinish yozuvlari ko`rsatilmaydi, bordi-yu qo`shimcha ko`rinishlar bosh ko`rinishga nisbatan siljib tasvirlansa, yonalish va ko`rinish yozuvlari (a) harf bilan ko`rsatiladi. 176 – shakl mahalliy ko`rinishlar. mahalliy ko`rinish deb detallarning ayrim chegaralangan qismlarining tasviriga aytiladi. mahalliy ko`rinishlar asosan …

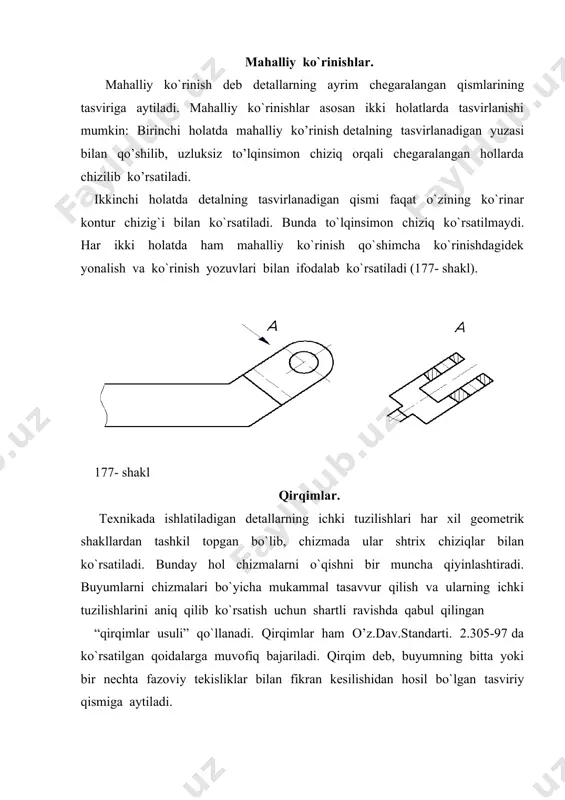

dan tashkil topgan bo`lib, chizmada ular shtrix chiziqlar bilan ko`rsatiladi. bunday hol chizmalarni o`qishni bir muncha qiyinlashtiradi. buyumlarni chizmalari bo`yicha mukammal tasavvur qilish va ularning ichki tuzilishlarini aniq qilib ko`rsatish uchun shartli ravishda qabul qilingan “qirqimlar usuli” qo`llanadi. qirqimlar ham o’z.dav.standarti. 2.305-97 da ko`rsatilgan qoidalarga muvofiq bajariladi. qirqim deb, buyumning bitta yoki bir nechta fazoviy tekisliklar bilan fikran kesilishidan hosil bo`lgan tasviriy qismiga aytiladi. bunda tekslikning kesishgan joyi va uning orqasida ko`rinib qolgan chiziqlari (qismlari) ko`rsatiladi (178- shakl). qirqim qoidasiga ko`ra buyumning ma`lum bir joyidan fikran kesuvchi tekislik o`tkaziladi. buyumning kuzatuvchi va kesuvchi tekislik orqasidagi qismi fikran olib tashlanadi va qolgan qismi o`z o`rnida tegishli asosli proyeksiyalar tekisliklaridan birortasiga yoki chizma maydonining bo`sh joyiga tasvirlanadi. ayrim hollarda qirqimlar kerakli yozuvlar bilan ko`rsatiladi. 178- shakl qirqim turlari. kesuvchi teksliklarning joylashish holatlariga ko`ra qirqimlar gorizontal, vertikal hamda og`ma qirqimlarga bo`linadi. bundan tashqari kesuvchi teksliklarning soniga qarab qirqimlar oddiy, murakkab va mahalliyga ajraladi. …

larda kesim qo`llaniladi. kesm ham qirqimga o`xshash shartli tasvirdir. chunki kesm shakli detal bilan birga joylashgan bo`lib, uni shartli ravishda fikran ajratib olib, chizma maydoning bo`sh joyiga chiziladi. kesmning chizma tasvirini o`zida yoki chetga chiqarib chizish mumkin. shuning uchun u chetga chiqarilgan va chizma ustida ko`rsatilgan kesimlarga bo`linadi. chetga chiqarilgan asosiy kontur chiziq bilan, tasvir ustida chizilgan kesm esa ingichka tutash chiziq bilan chiziladi. kesmning ko`rinishi qirqilgan kontur chiziqlar oralig`ida joylashgan bo`lishi mumkin (180- shakl). 180- shakl aksonometrik proyeksiyalar. yuqorida detalning ko’rinishlari, qirqimlari va kesimlari haqidagi ma’lumotlar bilan tanishdik. detalning ko’rinishini yana ham yaqqolroq ko’rsatish uchun bitta tekislikka proyeksiyalash usuli, ya’ni aksonometrik proyeksiyalash usulidan foydalanamiz. aksonometriya grekcha so’z bo’lib, akso – o’q, metreo – o’lchayman, ya’ni o’qlar bo’yicha o’chash manosini bildiradi. texnikada, qurilishda buyumlarning kompleks chizmalarini tuzishda ortogonal proyeksiyalash usuli keng miqyosda qo’llaniladi. bu usulning afzalligi shundan iboratki, unda har qanday buyumning chizmasi proyeksiyalar tekisliklariga nisbatan kirishmasdan haqiqiy o’lchamlari bo’yicha …

o’zgarish koeffisientlariga nisbatan quyidagi turlarga bo’linadi. a) izometriya – bunda u = v = w koeffisientlar o’zara teng bo’ladi. b) dimetriya –bunda o’zgarish koyffisientlaridan ikkitasi o’zaro teng bo’lib, uchinchisi esa ularga teng bo’lmaydi (u = w ≠ v ). c) trimetriya – bunda o’zgarish koyffisentlari o’zaro teng bo’lmaydi, yani u ≠ w ≠ v . aksonometrik proyeksiya turlaridan izometriya va dimetriyani ko’rib chiqamiz. izometriya. to’g’ri burchakli izometriyada koordinata o’qlari orasidagi burchaklar o’zaro teng, ya’ni 120o bo’ladi 181a-shakl . qiyshiq burchakli izometriyalarda koordinata o’qlarining o’zaro joylashuvi uning turiga bog’liq bo’ladi, qiyshiq burchakli frontal izometriyada (181b-shakl), qiyshiq burchakli gorizontal izometriyada (181c-shakl) koordinata o’qlarining o’zaro joylashishiga e’tibor bering. 181- shakl a b c to’g’ri burchakli izometriyada aylananing ellips shaklida chiziladi, bunda ellipsning katta o’qi 1.22d ga va kichik o’qi 0.7d ga teng bo’ladi. 182- shakl dimetriya. to’g’ri burchakli dimetriyada koordinata o’qlari 183ashakldagidek, qiyshiq burchakli dimetriyada 183b-shakldagidek chiziladi. a b 183- shakl to’g’ri burchakli …
