1 / 43

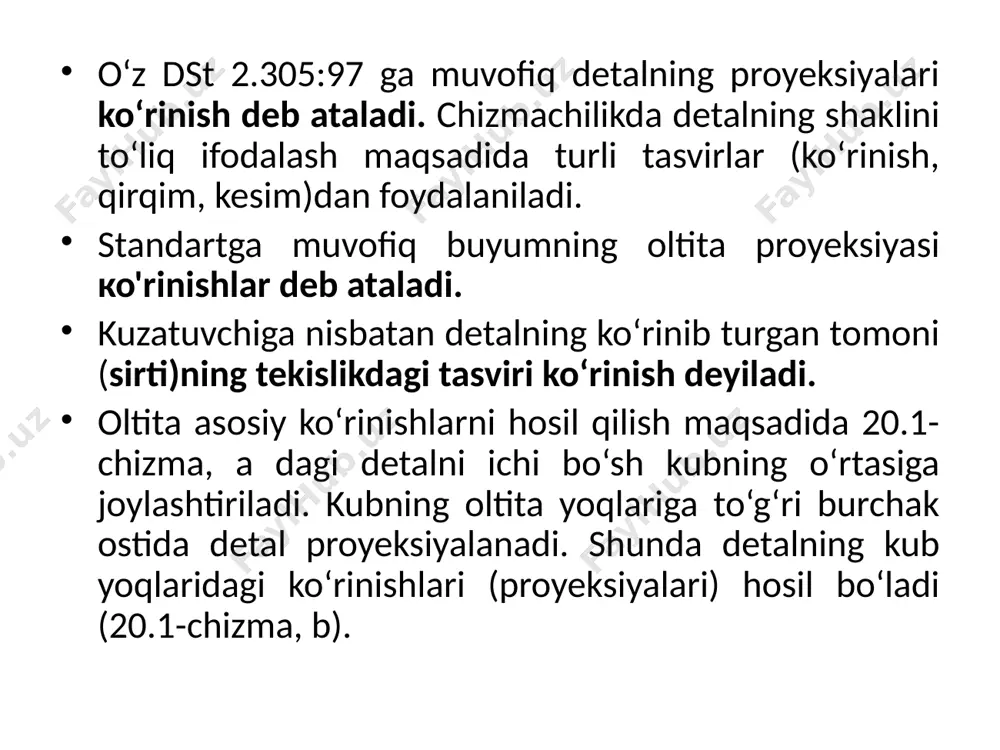

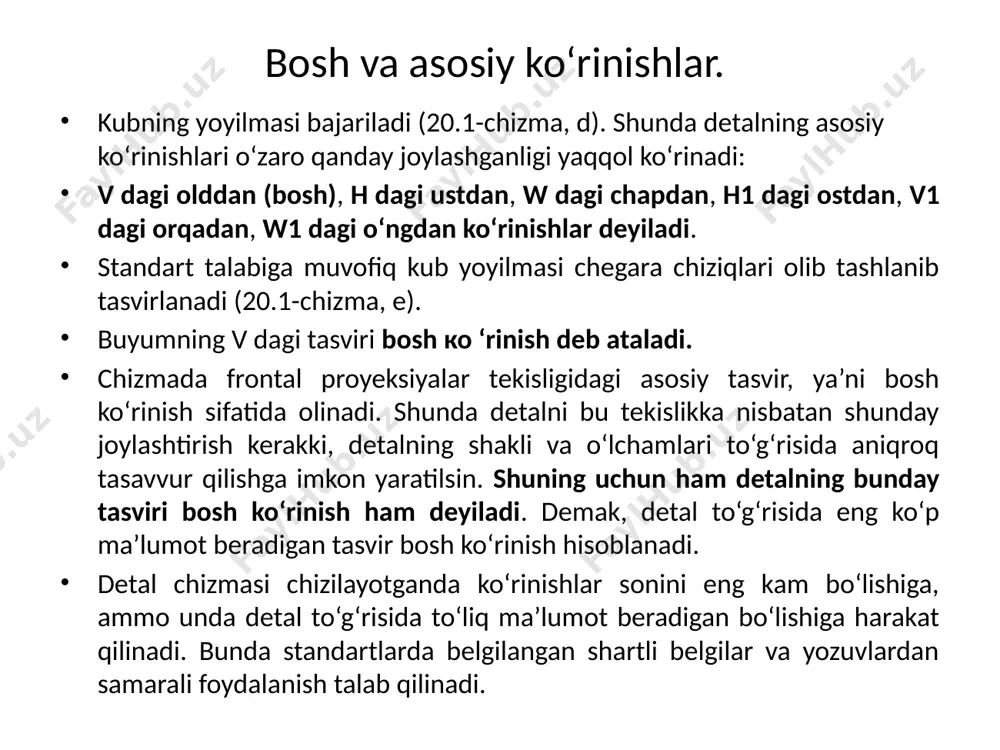

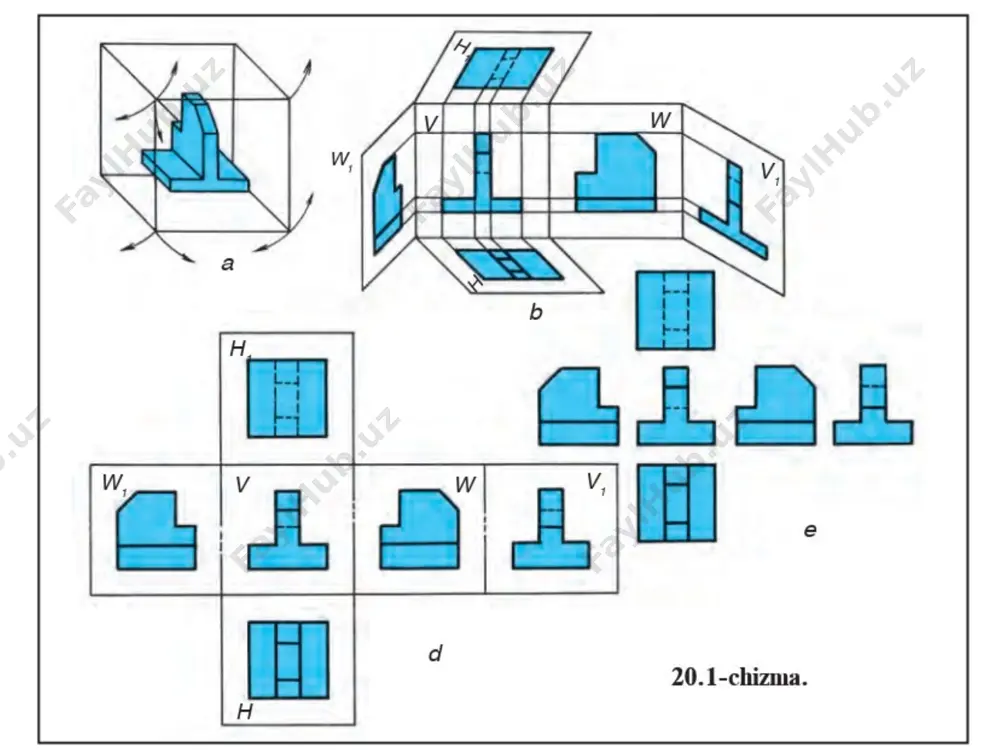

o’zdst 2.305-97 ko’rinishlar o’zdst 2.305-97 ko’rinishlar reja: 1. ko’rinishlarning asosiy sistemalari. 2. detalning oltita ko’rinishi va ularni joylashishi. 3. qo’shimcha ko’rinishlar. 4. mahalliy ko’rinish. o‘z dst 2.305:97 ga muvofiq detalning proyeksiyalari ko‘rinish deb ataladi. chizmachilikda detalning shaklini to‘liq ifodalash maqsadida turli tasvirlar (ko‘rinish, qirqim, kesim)dan foydalaniladi. standartga muvofiq buyumning oltita proyeksiyasi ко'rinishlar deb ataladi. kuzatuvchiga nisbatan detalning ko‘rinib turgan tomoni (sirti)ning tekislikdagi tasviri ko‘rinish deyiladi. oltita asosiy ko‘rinishlarni hosil qilish maqsadida 20.1-chizma, a dagi detalni ichi bo‘sh kubning o‘rtasiga joylashtiriladi. kubning oltita yoqlariga to‘g‘ri burchak ostida detal proyeksiyalanadi. shunda detalning kub yoqlaridagi ko‘rinishlari (proyeksiyalari) hosil bo‘ladi (20.1-chizma, b). bosh va asosiy ko‘rinishlar. kubning yoyilmasi bajariladi (20.1-chizma, d). shunda detalning asosiy ko‘rinishlari o‘zaro qanday joylashganligi yaqqol ko‘rinadi: v dagi olddan (bosh), h dagi ustdan, w dagi chapdan, h1 dagi ostdan, v1 dagi orqadan, w1 dagi o‘ngdan ko‘rinishlar deyiladi. standart talabiga muvofiq kub yoyilmasi chegara chiziqlari olib tashlanib tasvirlanadi (20.1-chizma, e). buyumning …

2 / 43

ma`lumki, chizmada buyumning tasviri asosiy ko`rinishlar to`g`ri burchakli proyeksiyalash usuli bilan hosil qilinadi. ba`zan buyumning uchta proyeksiyasi bilan uning shakli ichki tuzilishi haqida to`liq tasavvurga ega bo’la olmaymiz. shunday hollarda 10.1-shakl a da tasvirlangan kubning oltita yoqi proyeksiyalar tekisligi deb qabul qiladi. buyum kub ichida qo`yiladi va, har qaysi yoqqa to`g`ri burchakli proyeksiyalanadi; bunda proyeksiyalanuvchi buyum doimo kuzatuvchi bilan tegishli yoq o`rtasida deb faraz - qilinadi, buyumning kub yoqlariga proyeksiyalab chiqqandan keyin, kub yoqlari 10.1-shakl b da ko`rsatilgan tartibda frontal proyeksiya tekisllgiga joylashtiriladi. 10.1 – rasim (a) 10.1 – rasim (b) natijada, oltita yoqda buyumning oltita tasviri (to`g`ri burchakli proyeksiyasi) hosil boladi, bu oltita tasvirni buyumning oltita asosiy ko`rinishlari deb aytadilar. proyeksiyalash paytida buyumni frontal tekislikka nisbatan shunday joylashtirish kerakki, natijada. frontal proyeksiya buyumning shakli, ichki tuzilishi va o`lchamlari haqida aniq va to`liqroq tasavvur hosil qilishga imkon beradi. yuqorida aytilgan usulda chizmalar hosil qilishhi «evropacha» sistemada bajarilgan chizmalar deyiladi va …

3 / 43

bul qilingan (10.3-shakl). e sistemada bajarilgan chizmalarga belgi qo`yilmaydi. 10.3-shakl kompyuterda grafik tasvir (chizma)larni kosil qilish a sistemaga asoslangan. komp`yuterda grafik tasvirlarni hosil qilish «komp`yuter grafikasi» fanini o`qitishda batafsil o`rganiladi. demak, asosiy ko`rinishlar oltita bo`lib ular quyidagicha nomlanadi: 1-olddan ko`rinish,, 2-ustdan ko`rinish, 3-chapdan ko`rinish, 4-o`ngdan ko`rinish, 5-stdan ko`rinish, 6-orqadan ko`rinish (3,1-shakl, b). chizmada ko`rinishlar ..sonini kamaytirish maqsadida ko`rinishlarda buyumnmg ko`rinmaydigan qismlari shtrix chizicj bilan chiziladi. chizmada asosiy karinishlar proyeksion bog`lanishda bo`lsa, u holda ko`rinish nomi yozib ko`rsatilmaydi, chizma qog`ozidan unumli foydalanish maqsadida ko`rinishlarni o`zaro proyeksion og`lanishda chizmaslikka ham ruxsat etiladi, u holda ko`rinish ustida `uning nomi (a ko`rinish) yozib ko`rsatiladl va osti chiziladi, ko`rinish yo`nalishi strelka bilan ko`satiladi (10.4-shakl). 10.4-shakl chizmada strelka va yozuvlar 10.5-shaklda ko`rsatilgan `o`lchamlarda bajariladi. 10.5-shakl asosiy ko`rinish biror tasvir bilan a`jratib chizilgan bo`lsa, u holda ko`rinish ustiga uning nomi yozib ko`rsatila`di (10.6-shakl). bu yozuvlarning o`lchamlari chizima yozuvi o`lchamlaridan katta bolishi kerak. 10.6-shakl qo`shimcha ko`rinish. agar buyum …

4 / 43

ada ioylashtiriladi (10.7-shakl, b) 10.7-shakl, b agar qo`shimcha ko`rinish proyeksion bog`lanishda bolsa, unda «ko`rinish» so`zi yozib ko`rsatilmaydi (10.8-shakl, a). aks holda qo`shimcha ko`rinish chizmada a ko`rinish tarzida yozib ko`rsatiladi (10.8-shakl, b). 10.8-shakl zarur bo`lganda qo`shimcha ko`rimshni burib koysatishga ruxsat etiladi. u holda «ko`rlnisli» so`zi yonida yoki ostida «burilgan» so`zi qo`shib yoziladi (10,8-shakl, c). mahaliy ko`rinish. buyum sirtming ayrim tor joyini chegaralab» bajarilgan tasvir mahaliy ko`rinish deyiladi. mahaliy ko`rinish sirtning biror tomoni ko`rinishini to`liq chizishga zarurat bolmaganda, uning kerakli joyi tasvirini chizishda qollaniladi. 10.9-shaklda buyumning ikkita joyi ko`rinishi ko`rsatilgan. 10.9-shakl qo`shimcha ko`rinishdagi kabi bu erda harti ko`rinishlar strelka va «a ko`rinish» va «b ko`rinish» yozuvlar bilan ko`rsatiladi. chizmada «bir nechta qo`shimcha yoki mahaliy ko`rinishlar bolsa, harflar bilan belgilash alifbo tartibida tanlanadi ya harflar takrorlanmaydi. yozuvlar chizmaning asosiy yozuviga parallel vaziyatda tasvirning ustida qo`yiladi. chizmalar chizishda ko`rinishlar sonini mumkin qadar kam bo`lishiga erishishga harakat qilinadi. bu borada davlat standartlarida` ko`rsatilgan ba`zi bir …

5 / 43

kita hatto uchta ko`rinishi ham tmmg barcha elententlari shaklini aniqlash uchun yordam bermaydi, aksincha bunday hollarda ayrim ko`rinishlarda ko`p ko`rinmaydigan sh`trix kontur chiziqlar hosil bo`lib, chizma o`qib bolmaydigan darajaga keladi. bosh ko’rinish, mahalliy va qo’shimcha ko’rinishlar. bosh ko‘rinish. chizmalarda detalni tasvirlash uchun eng avval uning bosh ko‘rinishi tanlanadi. bosh ko‘rinish detal to‘g‘risida eng ko‘p ma`lumot berishi bilan bir qatorda uning shaklan qiyofasini imkon boricha ochib berishi lozim. detalni iloji boricha bitta bosh ko‘rinishda tasvirlashga harakat qilinadi (13.8- rasmdgi kabi). agar detal bitta ko‘rinishda o‘qilishi qiyin bo‘lsa, unga qo‘shimcha qilib ustdan (13.9-rasm) yoki chapdan (13.10-rasm) ko‘rinishi yohud qo‘shimcha yoki mahalliy ko‘rinish kiritiladi (13.11, 13.12- rasm). shunda ham detalning qismlarini aniqlash qiyin bo‘lsa, bosh ko‘rinishga nisbatan unga bog‘langan holda ustdan va chapdan ko‘rinishlari qo‘shib tasvirlanadi. mahalliy ko‘rinish. buyum sirtining biror qismida joylashgan elementini chegaralab olib tasvirlashga to‘g‘ri kelsa, mahalliy ko‘rinish, asosiy ko‘rinishlardan biri buzib tasvirlanadigan bo‘lsa, qo‘shimcha ko‘rinishni tatbiq etishga to‘g‘ri keladi. …
