1 / 19

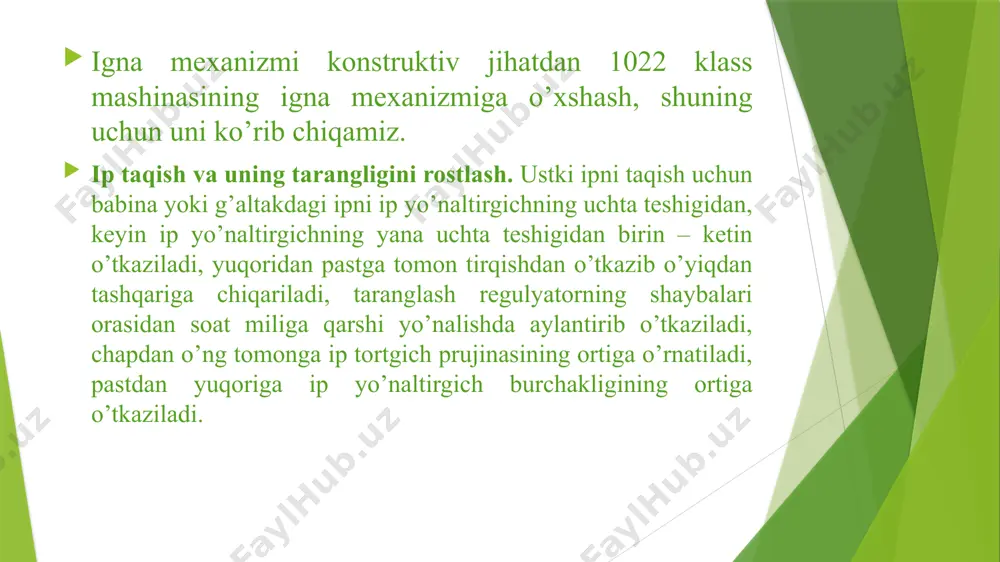

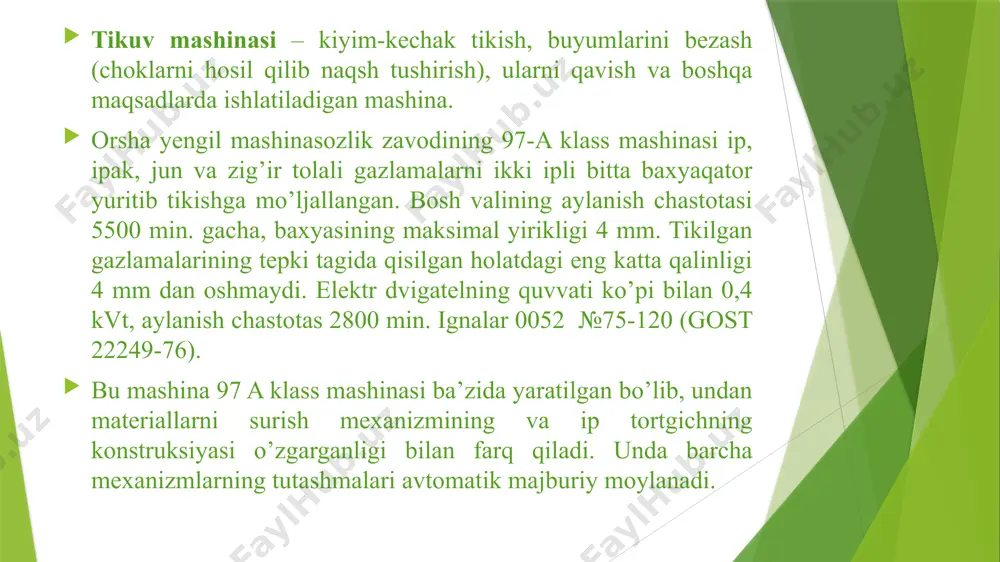

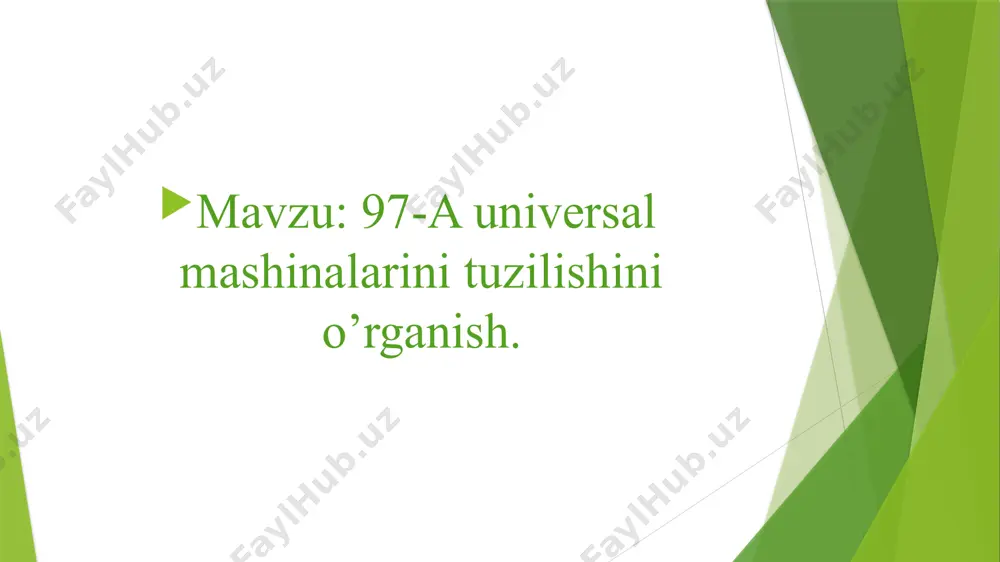

samarqand davlat universiteti “boshlang’ich va texnologik ta’lim” kafedrasi katta o’qituvchisi: rasulova maysara nabiyevna samarqand davlat universiteti “boshlang’ich va texnologik ta’lim” kafedrasi katta o’qituvchisi: rasulova maysara nabiyevna mavzu: 97-a universal mashinalarini tuzilishini o’rganish. tikuv mashinasi – kiyim-kechak tikish, buyumlarini bezash (choklarni hosil qilib naqsh tushirish), ularni qavish va boshqa maqsadlarda ishlatiladigan mashina. orsha yengil mashinasozlik zavodining 97-a klass mashinasi ip, ipak, jun va zig’ir tolali gazlamalarni ikki ipli bitta baxyaqator yuritib tikishga mo’ljallangan. bosh valining aylanish chastotasi 5500 min. gacha, baxyasining maksimal yirikligi 4 mm. tikilgan gazlamalarining tepki tagida qisilgan holatdagi eng katta qalinligi 4 mm dan oshmaydi. elektr dvigatelning quvvati ko’pi bilan 0,4 kvt, aylanish chastotas 2800 min. ignalar 0052 №75-120 (gost 22249-76). bu mashina 97 a klass mashinasi ba’zida yaratilgan bo’lib, undan materiallarni surish mexanizmining va ip tortgichning konstruksiyasi o’zgarganligi bilan farq qiladi. unda barcha mexanizmlarning tutashmalari avtomatik majburiy moylanadi. igna mexanizmi konstruktiv jihatdan 1022 klass mashinasining igna mexanizmiga …

2 / 19

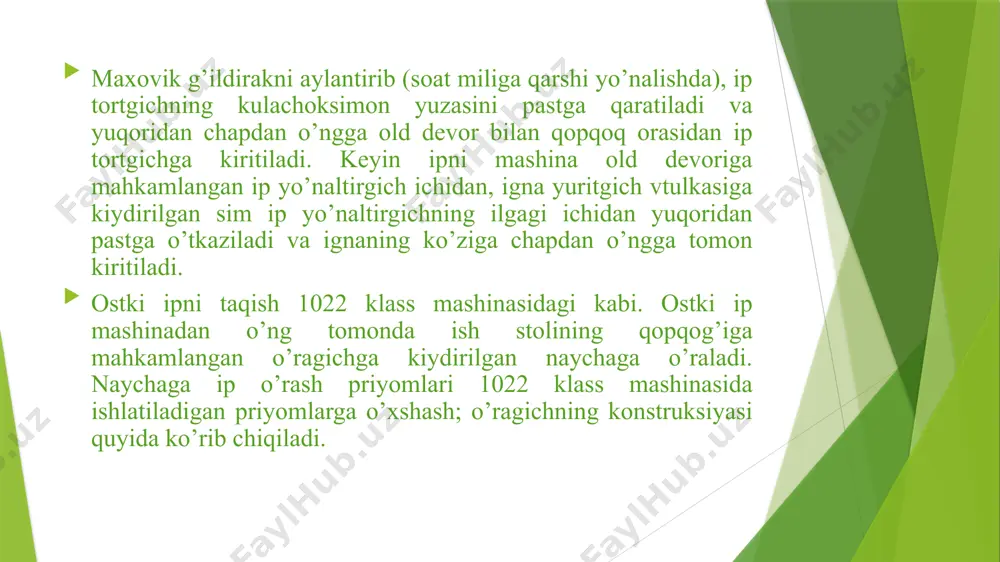

gichga kiritiladi. keyin ipni mashina old devoriga mahkamlangan ip yo’naltirgich ichidan, igna yuritgich vtulkasiga kiydirilgan sim ip yo’naltirgichning ilgagi ichidan yuqoridan pastga o’tkaziladi va ignaning ko’ziga chapdan o’ngga tomon kiritiladi. ostki ipni taqish 1022 klass mashinasidagi kabi. ostki ip mashinadan o’ng tomonda ish stolining qopqog’iga mahkamlangan o’ragichga kiydirilgan naychaga o’raladi. naychaga ip o’rash priyomlari 1022 klass mashinasida ishlatiladigan priyomlarga o’xshash; o’ragichning konstruksiyasi quyida ko’rib chiqiladi. mashinani ishlatish va asosiy rostlashlar. mashinani ishga tushirayotganda avtomatik moylash sistemasi ishiga ahamiyat berish kerak. bu sistema normal ishlayotgan bo’lsa, moy to’xtovsiz oqib, kuzatish qalpoqchasining qabariq yuzasiga tegib turadi. agar moy oqimi kuzatish qalpoqchasida ko’rinmasa, mashinani to’xtatib, moylash sistemasining buzuqlik sabablarini aniqlash kerak. 1022 klass mashinasidagi kabi ustki ip tarangligini gayka yordamida, ostki ip tarangligini esa naycha qalpog’idagi vint yordamida rostlanadi. baxyaqatorni dastani bosib, ya’ni 1022 klass mashinasida qanday bo’lsa, shunday puxtalanadi. ip tortgich. mashinada bir tekis aylanadigan quloqchali ip tortgich ishlatiladi. bosh val chap …

3 / 19

valning o’q kanaliga pilik qo’yiladi va vint bilan burab qo’yiladi, bu vint toretsdagi teshikda moy oqib ketishining oldini oladi. vtulkaning bo’rtig’iga zichlovchi xalqa qo’yiladi, radial teshikka vkladosh presslanadi. bu detal vtulkadan moy oqib ketishi yo’l qo’ymaydi. bosh valning chap uchiga o’rnatish vinti yordamida posangisi bor krivoship mahkamlanadi, uning teshigiga barmoq kiritilib, tirak vint, shuningdek o’rnatish vinti yordami mahkamlanadi. barmoqga shatuning ustki kallagi bilan posangining tutashidan saqlaydigan shayba kiydiriladi. mashinaning old qismiga qisuvchi vintlar yordamida orqa tomonga ustki ip o’tkazish uchun tirqish hosil qiladigan plastina va old devor mahkamlanadi. old devorning darchasidan barmoq chiqqan bo’lib, uning tirnog’iga ip tortgich kiydiriladi. ip tortgich barmoqga qistirma qo’yib ikkita qisuvchi vint yordamida mahkamlanadi. old devorga ichkarisida ip tortgich aylanadigan qopqoq ikkita qisuvchi vint yordamida mahkamlanadi. igna ipi uzilganda uni qirqadigan va ip tortgichning kulachog’iga uzilgan ip o’ralib ketishidan saqlaydigan pichoq qisuvchi vint bilan gayka yordamida qopqoqga mahkamlanadi. mashina ishlab turganda ip tortgichni sharnirli vint …

4 / 19

yordamida tishli baraban mahkamlanadi. shu barabanlarga ichi po’lat simlardan armirlangan tishli plastmassa tasma kiydirilgan. tasmaning vallarda o’q bo’lib siljishini bartaraf etish uchun barabanlarning bo’rtiqlariga prujina xalqalar qo’yiladi. taqsimlash vali sharikli podshipnik va ikkita vtulkada aylanadi. taqsimlash valining chap uchiga o’rnatish vinti va tirak vint yordamida to’g’ri ichki tishli shesternya mahkamlangan bo’lib, bu shasternya moki vali bilan birga tayyorlangan shesternya bilan ilashadi. moki vali vtulkaga presslangan va mashinada platformasining bo’rtig’iga o’rnatish vinti yordamida mahkamlngan ikkita vtulkada aylanadi. moki valining chap uchida 1022 klass mashinasidagi kabi ikkita tirak vint yordamida moki mahkamlangan bo’lib, u soat miliga qarshi yo’nalishda aylanadi. moki quyidagi tarzda avtomatik moylanadi. vtulkaga shtuser burab kiritilib, unga shiberli nasos moy naychasi kiydiriladi. naychadan moki valiga moy kelib turadi, bu moyning bir qismi moy xaydaydigan rezba bo’ylab chap tomonga oqib, vtulka bilan moki valining tutashmasini moylaydi. moy xaydovchi rezba radial kanalda tugallanadi va moki vali ichiga o’tadi. moki valining uzunasiga o’q …

5 / 19

ernya chap tomondan shaybaga, o’ng tomondan esa uchta qisuvchi vint yordamida vtulkaga mahkamlangan sektorga tiralib turadi. 97 a klass mashinasidagi moki komplektinining tuzilishi 1022 klass mashinasidagi moki komplekti tuzilishiga o’xshash. mokining uchi ignaga vaqtida yetib kelishi vintlarni bo’shatib, keyin mokini burib rostlanadi. igna eng pastki holatdan 2 mm ko’tarilganda mokining uchi igna ko’zidan 1,6 mm yuqoriroqda bo’lishiga erishmoq kerak. moki uchi bilan igna orasidagi 0,1 mm bo’lishi kerak bo’lgan zazorni vintni bo’shatib, vtulkani uzunasiga surib rostlanadi. mokiga kelayotgan moy miqdorini vint yordamida rostlanadi: agar vint ichkariga burab kiritilsa, kanalning kesimi torayib, mokiga ko’proq moy keladi. mokiga moy normal kelib turishini rostlash uchun mashinani ishlab chiqargan zavod mokini olib, vintning oxirigacha burab kiritishni, keyin uni 2,5 marta to’la aylantirib chiqarib qo’yishni tavsiya etadi. mokiga moy kelishini tekshirish 1022 klass mashinasidagi kabi. materiallarni surish mexanizmi. mashinada materiallarni surish uchun baxya yirikligini o’zgartiradigan va baxyaqatorni puxtalaydigan qurilmasi bor reykali mexanizm ishlatiladi. reykani vertikal …
