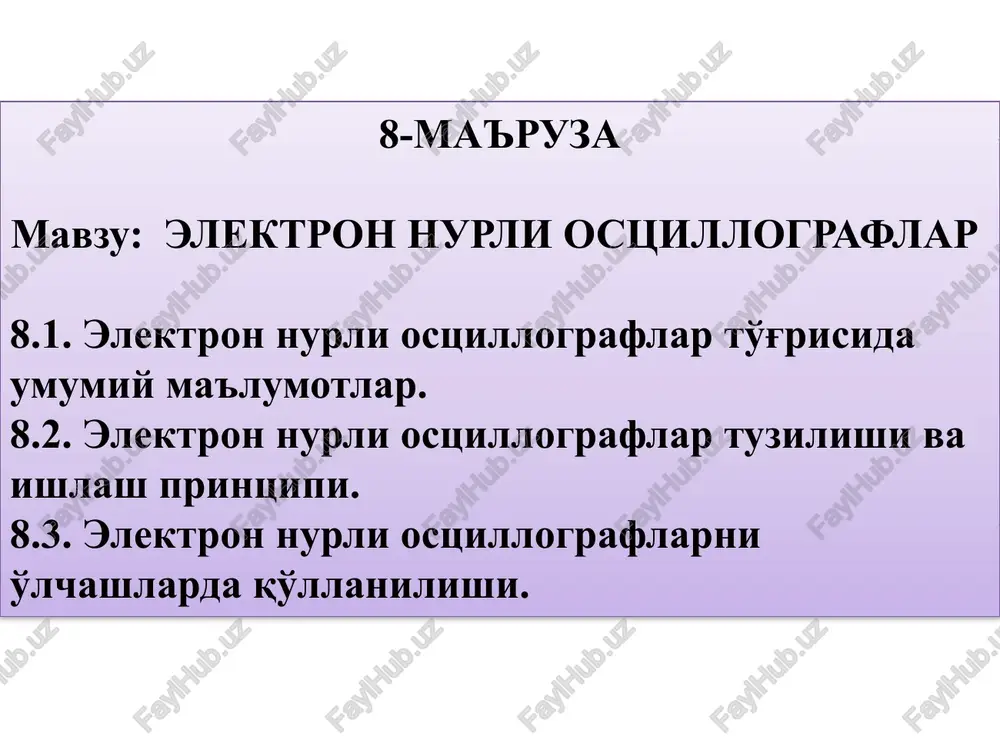

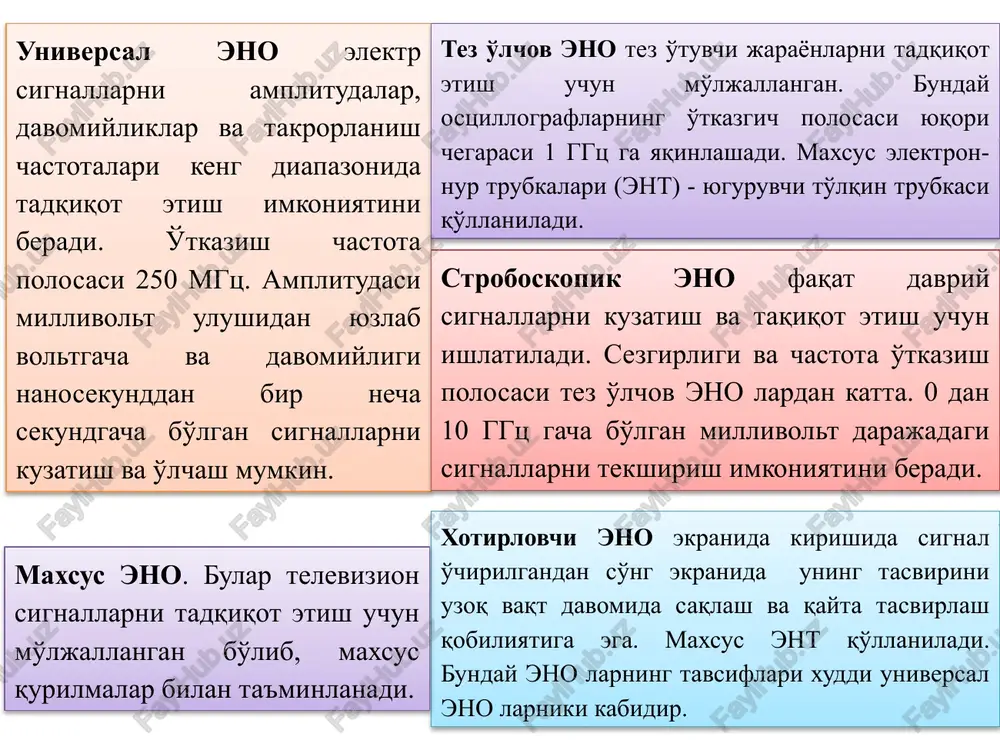

slayd 1 8-ma'ruza mavzu: elektron nurli ostsillograflar 8.1. elektron nurli ostsillograflar to'g'risida umumiy ma'lumotlar. 8.2. elektron nurli ostsillograflar tuzilishi va ishlash printsipi. 8.3. elektron nurli ostsillograflarni o'lchashlarda qo'llanilishi. universal eno elektr signallarni amplitudalar, davomiyliklar va takrorlanish chastotalari keng diapazonida tadqiqot etish imkoniyatini beradi. o'tkazish chastota polosasi 250 mgts. amplitudasi millivolt ulushidan yuzlab voltgacha va davomiyligi nanosekunddan bir necha sekundgacha bo'lgan signallarni kuzatish va o'lchash mumkin. tez o'lchov eno tez o'tuvchi jarayonlarni tadqiqot etish uchun mo'ljallangan. bunday ostsillograflarning o'tkazgich polosasi yuqori chegarasi 1 ggts ga yaqinlashadi. maxsus elektron-nur trubkalari (ent) - yuguruvchi to'lqin trubkasi qo'llaniladi. stroboskopik eno faqat davriy signallarni kuzatish va taqiqot etish uchun ishlatiladi. sezgirligi va chastota o'tkazish polosasi tez o'lchov eno lardan katta. 0 dan 10 ggts gacha bo'lgan millivolt darajadagi signallarni tekshirish imkoniyatini beradi. xotirlovchi eno ekranida kirishida signal o'chirilgandan so'ng ekranida uning tasvirini uzoq vaqt davomida saqlash va qayta tasvirlash qobiliyatiga ega. maxsus ent qo'llaniladi. bunday …

2 / 9

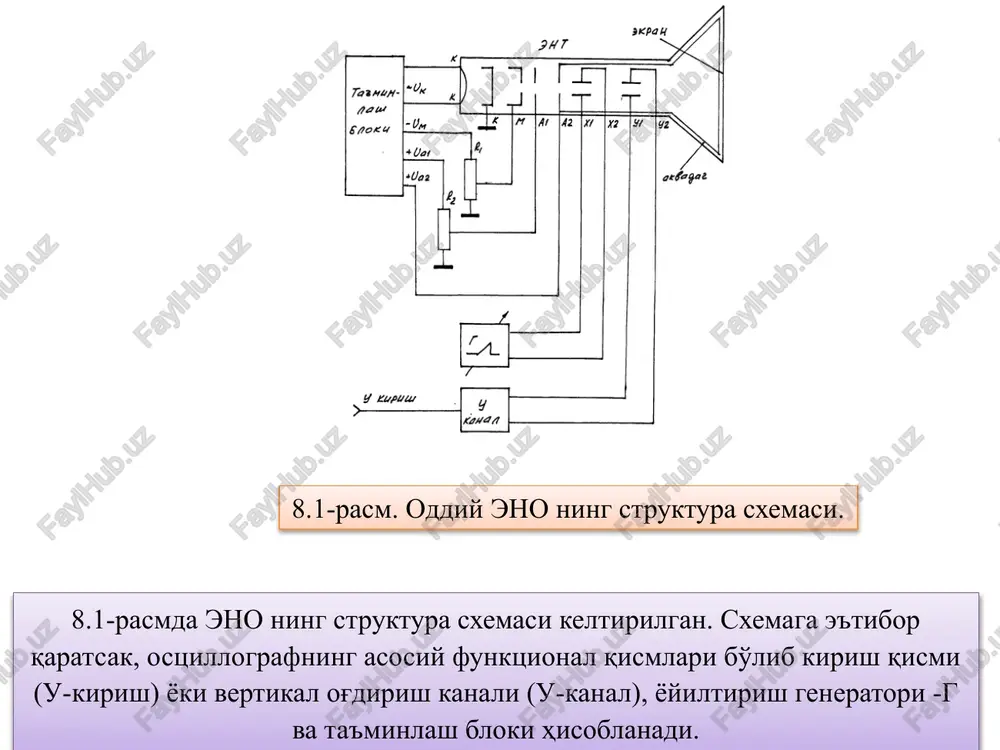

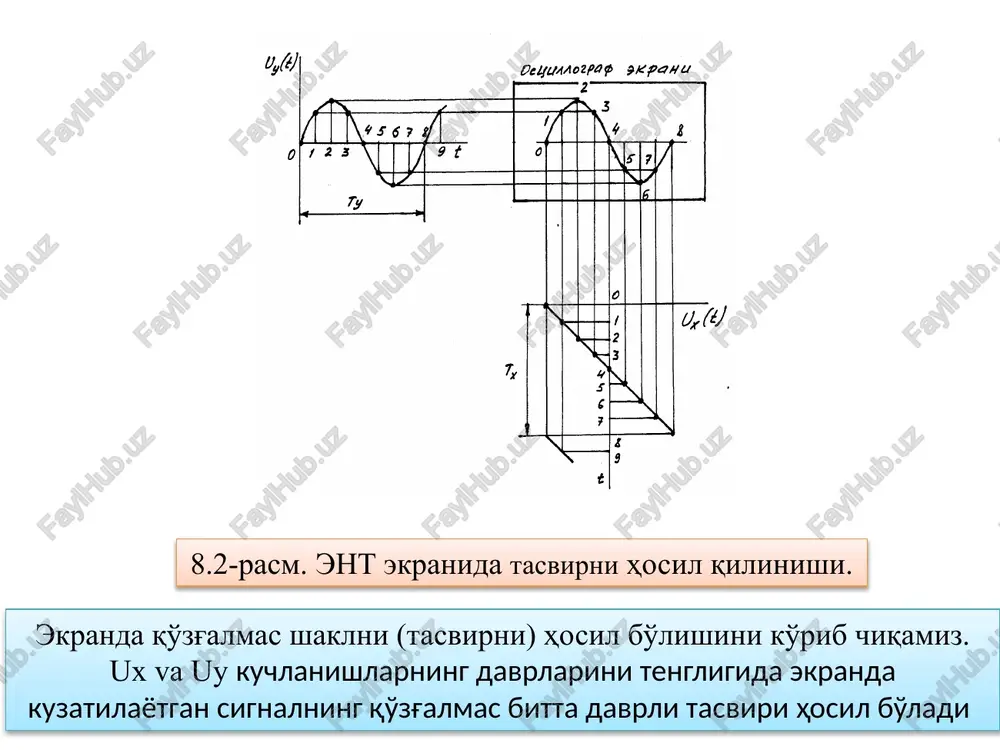

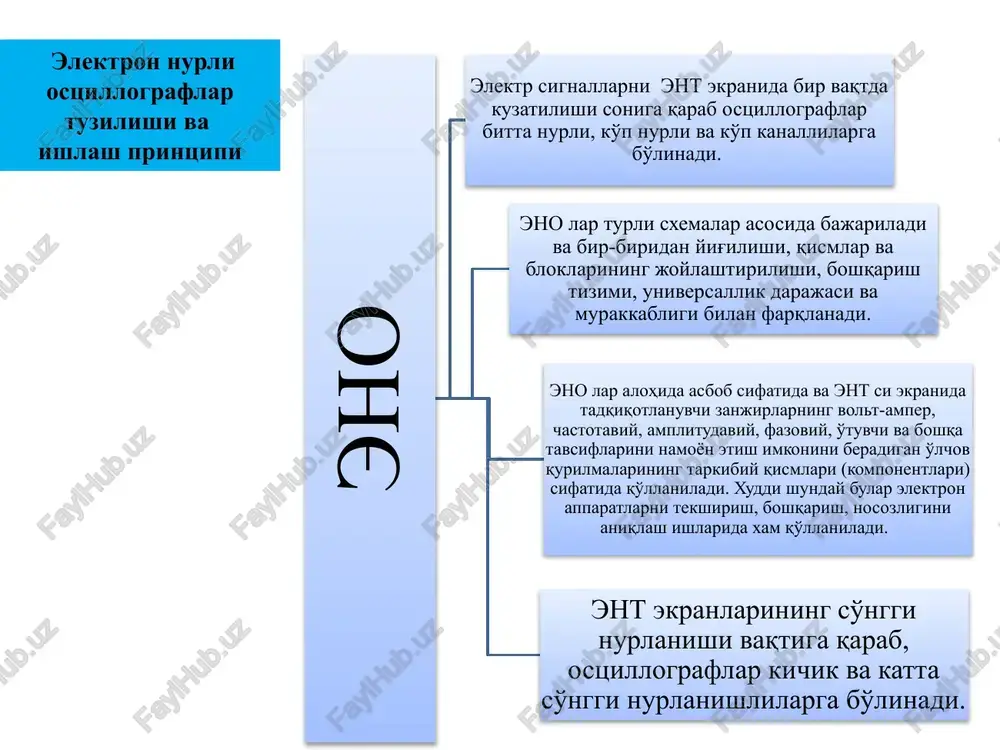

ent si ekranida tadqiqotlanuvchi zanjirlarning volt-amper, chastotaviy, amplitudaviy, fazoviy, o'tuvchi va boshqa tavsiflarini namoyon etish imkonini beradigan o'lchov qurilmalarining tarkibiy qismlari (komponentlari) sifatida qo'llaniladi. xuddi shunday bular elektron apparatlarni tekshirish, boshqarish, nosozligini aniqlash ishlarida xam qo'llaniladi. 8.1-rasm. oddiy eno ning struktura sxemasi. 8.1-rasmda eno ning struktura sxemasi keltirilgan. sxemaga e'tibor qaratsak, ostsillografning asosiy funktsional qismlari bo'lib kirish qismi (u-kirish) yoki vertikal og'dirish kanali (u-kanal), yoyiltirish generatori -g va ta'minlash bloki hisoblanadi. 8.2-rasm. ent ekranida tasvirni hosil qilinishi. ekranda qo'zg'almas shaklni (tasvirni) hosil bo'lishini ko'rib chiqamiz. ux va uy kuchlanishlarning davrlarini tengligida ekranda kuzatilayotgan signalning qo'zg'almas bitta davrli tasviri hosil bo'ladi 8.3-rasm. lissaju shal 1. lissaju figuralari - shakllari yordamida o'lchash. bu erda noma'lum chastota namunaviy chastota bilan solishtiriladi. chastotasi aniqlanadigan signal ostsillografning u-kirishiga beriladi. gorizontal og'diruvchi kuchaytirgich x-kirishga namunaviy chastota ishlab chiqaruvchi generatordan kuchlanish beriladi. chastotalar yaqinlashganda ekranda aylanuvchi ellips tasviri hosil bo'ladi. aylanma - yoyma usuli. bu erda ham …

3 / 9

ar signal davrini aniqlab, chastotani topish usuli. bu erda ostsillograf ekranida ko'p davrli sinusiy yoki boshqa turdagi tebranuvchi davriy signalning ekran to'ri gorizontal o'qi bo'yicha signal davrini aniqlaymiz. fazalar farqini o'lchash chiziqli yoyma usulda ikki nurli yoki elektron kommutator bilan bir nurli ostsillograf qo'llaniladi. bu holda ostsillograf ekranida orasidagi faza siljishi f o'lchanadigan ikkita kuchlanish tasvirlanadi sinusiy kuchlanishlar orasidagi fazalar farqi ellips usulida aniqlanadi. chastotalari bir xil bo'lgan u1 va u2 kuchlanishlar u va x kirishga beriladi.ekranda ellips tasviri paydo bo'ladi fazalar farqini o'lchash qarshilikni o'lchash 8.5-rasm. qarshilikni o'lchash sxemasi. ekranda ellips hosil qilinadi. so'ngra r2 o'zgartirilib nurning gorizontal va vertikal bo'yicha og'ishi tenglashtiriladi. bunda r2 dagi va zx dagi kuchlanishlar tushuvlari teng bo'ladi, ya'ni zx ning z moduli r2 ga tenglashadi: z=r2 bo'ladi. ; ; yuqorida ko'rib chiqlgandan ma'lum bo'ldiki elektron ostsillograflar o'lchash amaliyotida alohida o'rin tutadi. masalan, ostsillograf-multimetr s1-107 elektr signallarning shaklini 0dan 5 mgts gacha diapazonda kuzatish …

4 / 9

s/thumbnail.jpeg emabpysa mazzy: qiektpoh hypih ocumliotpabtai 8.1, qaesapox nypau ocumzsorpadaap tirpucmaa yaryaumitasayworaap. 8.2. saesnpou nyu ocumanorpadaap rysuamm =a sma apa. 8.3. qaesrpox uypau ocumzzorpagaapat javamaapaa azamermn,
