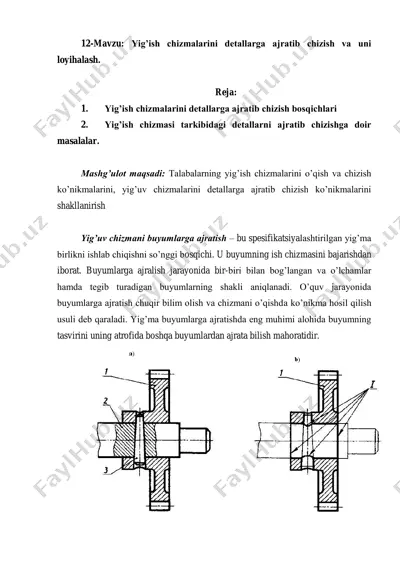

12-mavzu: yig’ish chizmalarini detallarga ajratib chizish va uni loyihalash. reja: 1. yig’ish chizmalarini detallarga ajratib chizish bosqichlari 2. yig’ish chizmasi tarkibidagi detallarni ajratib chizishga doir masalalar. mashg’ulot maqsadi: talabalarning yig’ish chizmalarini o’qish va chizish ko’nikmalarini, yig’uv chizmalarini detallarga ajratib chizish ko’nikmalarini shakllanirish yig’uv chizmani buyumlarga ajratish – bu spesifikatsiyalashtirilgan yig’ma birlikni ishlab chiqishni so’nggi bosqichi. u buyumning ish chizmasini bajarishdan iborat. buyumlarga ajralish jarayonida bir-biri bilan bog’langan va o’lchamlar hamda tegib turadigan buyumlarning shakli aniqlanadi. o’quv jarayonida buyumlarga ajratish chuqir bilim olish va chizmani o’qishda ko’nikma hosil qilish usuli deb qaraladi. yig’ma buyumlarga ajratishda eng muhimi alohida buyumning tasvirini uning atrofida boshqa buyumlardan ajrata bilish mahoratidir. yig’ma chizmalarda ayrim hollarda qamrab oluvchi buyumni qirqimda tasviri qamrab olingan buyum tasviri bilan to’silib qoladi. misol: yuqoridagi chizma, a-da tishlik g’ildirakni tasvirini val va shtiftni tasviri qisman to’sib qo’ygan. b-da ko’rsatilgan chiziqlarni tishlik g’ildirakni chizmasini bajarganda tiklash kerak. murakkab yig’ma birikmani chizmasidan, buyumning …

2 / 6

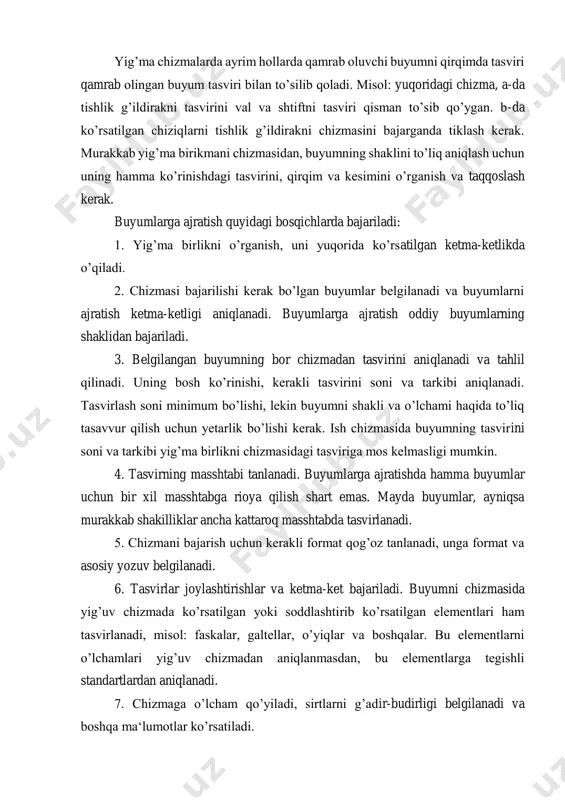

chizmasida buyumning tasvirini soni va tarkibi yig’ma birlikni chizmasidagi tasviriga mos kelmasligi mumkin. 4. tasvirning masshtabi tanlanadi. buyumlarga ajratishda hamma buyumlar uchun bir xil masshtabga rioya qilish shart emas. mayda buyumlar, ayniqsa murakkab shakilliklar ancha kattaroq masshtabda tasvirlanadi. 5. chizmani bajarish uchun kerakli format qog’oz tanlanadi, unga format va asosiy yozuv belgilanadi. 6. tasvirlar joylashtirishlar va ketma-ket bajariladi. buyumni chizmasida yig’uv chizmada ko’rsatilgan yoki soddlashtirib ko’rsatilgan elementlari ham tasvirlanadi, misol: faskalar, galtellar, o’yiqlar va boshqalar. bu elementlarni o’lchamlari yig’uv chizmadan aniqlanmasdan, bu elementlarga tegishli standartlardan aniqlanadi. 7. chizmaga o’lcham qo’yiladi, sirtlarni g’adir-budirligi belgilanadi va boshqa ma‘lumotlar ko’rsatiladi. 8. chizma tekshiriladi va oxirgi marta taxt qilinadi: asosiy yozuv to’ldiriladi, zarur hollarda texnik talablar ko’rsatiladi. o’quv amaliyotda yig’ma birikmalarni chizmasi buyumlarga ajratilganda, buyumning o’lchamini aniqlash uchun propotsional (burchak) masshtab qo’llaniladi. u to’g’ri uchburchakdan iborat bo’lib bunda katetlar nisbati tegishlik kesmani tasvirdagi uzunligini nisbatiga va xaqiqiy o’lchamiga teng. misol, chizmada qandaydir masshtabda vtulkani …

3 / 6

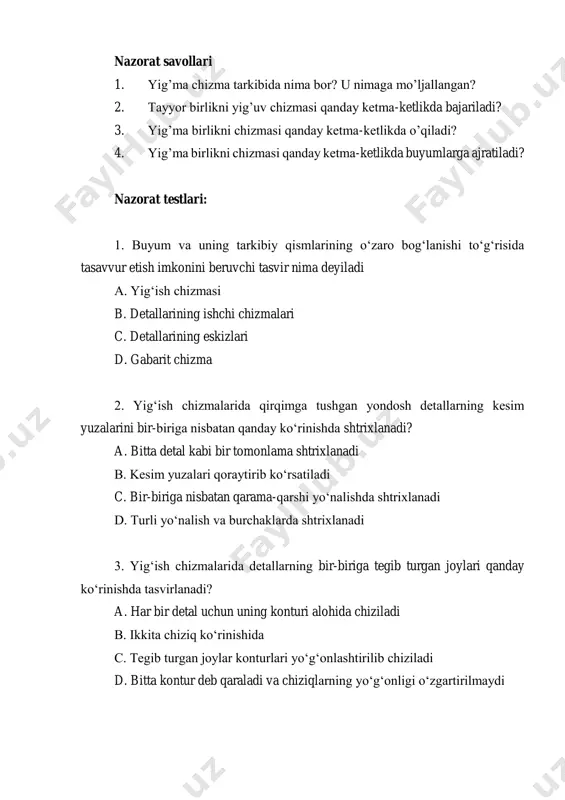

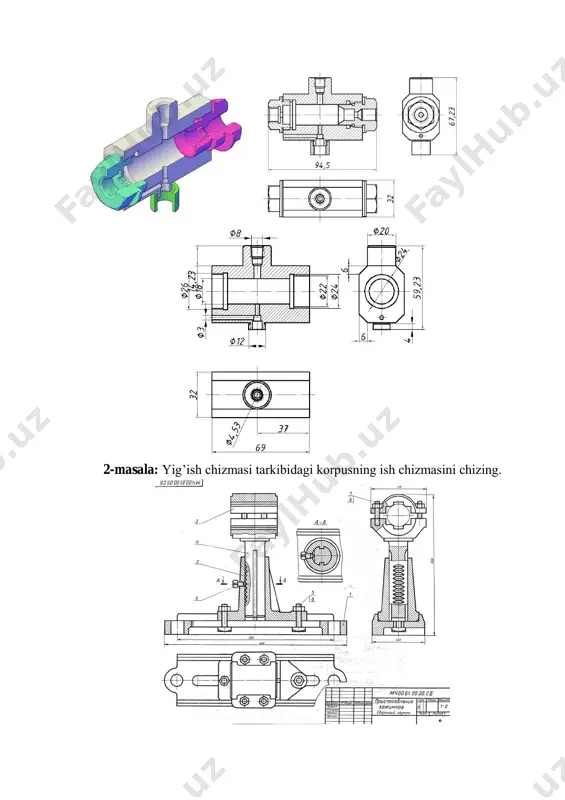

zunligini aniqlaydi. 1-masala. yig’ish chizmasi tarkibidagi korpusning ish chizmasini chizing. 2-masala: yig’ish chizmasi tarkibidagi korpusning ish chizmasini chizing. nazorat savollari 1. yig’ma chizma tarkibida nima bor? u nimaga mo’ljallangan? 2. tayyor birlikni yig’uv chizmasi qanday ketma-ketlikda bajariladi? 3. yig’ma birlikni chizmasi qanday ketma-ketlikda o’qiladi? 4. yig’ma birlikni chizmasi qanday ketma-ketlikda buyumlarga ajratiladi? nazorat testlari: 1. buyum va uning tarkibiy qismlarining o‘zaro bog‘lanishi to‘g‘risida tasavvur etish imkonini beruvchi tasvir nima deyiladi a. yig‘ish chizmasi b. detallarining ishchi chizmalari c. detallarining eskizlari d. gabarit chizma 2. yig‘ish chizmalarida qirqimga tushgan yondosh detallarning kesim yuzalarini bir-biriga nisbatan qanday ko‘rinishda shtrixlanadi? a. bitta detal kabi bir tomonlama shtrixlanadi b. kesim yuzalari qoraytirib ko‘rsatiladi c. bir-biriga nisbatan qarama-qarshi yo‘nalishda shtrixlanadi d. turli yo‘nalish va burchaklarda shtrixlanadi 3. yig‘ish chizmalarida detallarning bir-biriga tegib turgan joylari qanday ko‘rinishda tasvirlanadi? a. har bir detal uchun uning konturi alohida chiziladi b. ikkita chiziq ko‘rinishida c. tegib turgan joylar konturlari …

4 / 6

5 / 6
