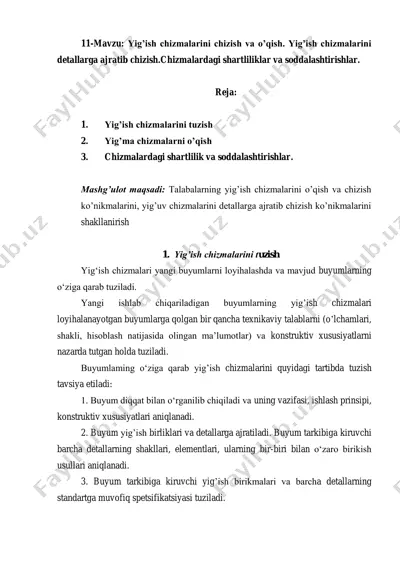

11-mavzu: yig’ish chizmalarini chizish va o’qish. yig’ish chizmalarini detallarga ajratib chizish.chizmalardagi shartliliklar va soddalashtirishlar. reja: 1. yig’ish chizmalarini tuzish 2. yig’ma chizmalarni o’qish 3. chizmalardagi shartlilik va soddalashtirishlar. mashg’ulot maqsadi: talabalarning yig’ish chizmalarini o’qish va chizish ko’nikmalarini, yig’uv chizmalarini detallarga ajratib chizish ko’nikmalarini shakllanirish 1. yig’ish chizmalarini tuzish yig‘ish chizmalari yangi buyumlarni loyihalashda va mavjud buyumlarning o‘ziga qarab tuziladi. yangi ishlab chiqariladigan buyumlarning yig’ish chizmalari loyihalanayotgan buyumlarga qolgan bir qancha texnikaviy talablarni (o’lchamlari, shakli, hisoblash natijasida olingan ma’lumotlar) va konstruktiv xususiyatlarni nazarda tutgan holda tuziladi. buyumlaming o‘ziga qarab yig’ish chizmalarini quyidagi tartibda tuzish tavsiya etiladi: 1. buyum diqqat bilan o‘rganilib chiqiladi va uning vazifasi, ishlash prinsipi, konstruktiv xususiyatlari aniqlanadi. 2. buyum yig’ish birliklari va detallarga ajratiladi. buyum tarkibiga kiruvchi barcha detallarning shakllari, elementlari, ularning bir-biri bilan o‘zaro birikish usullari aniqlanadi. 3. buyum tarkibiga kiruvchi yig’ish birikmalari va barcha detallarning standartga muvofiq spetsifikatsiyasi tuziladi. 4. buyumning tarkibiga kiruvchi har bir detalning …

2 / 9

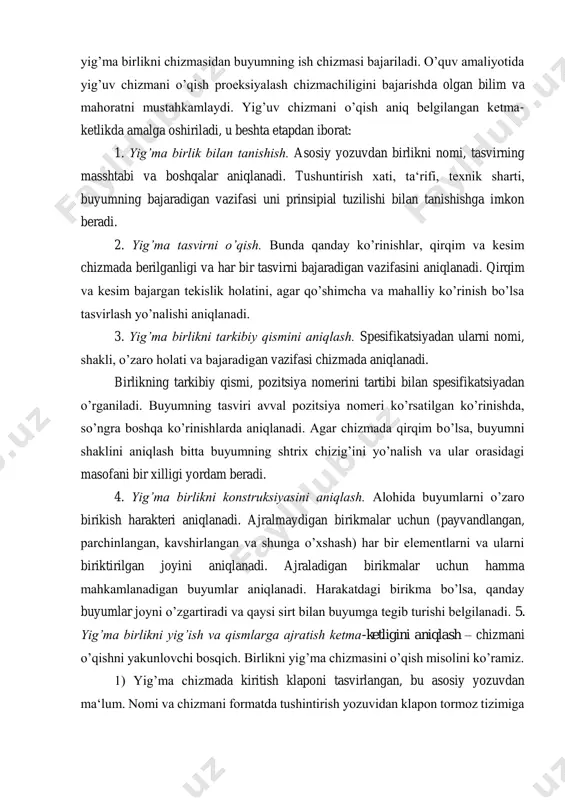

g yo‘g‘onligi o‘zgartirilmasdan bir xilda chiziladi. 2.yig’ma chizmalarni o’qish yig’uv chizmani o’qish – demak bajaradigan vazifasi, tuzilishi, unda tasvirlangan birlikni ishlash prinsipi aniqlash. bunda har bir buyumning shakli va biriktirish usuli, o’zaro harakatini aniqlanadi. ishlab chiqarishda yig’ish chizmasi dastgohni, mashinani, asboblarni o’rganganda, shuningdek ularni tamirlaganda, montaj qilganda, hamda ularni yig’ganda o’qiladi. konstruktorlik byurolarida yig’ma birlikni chizmasidan buyumning ish chizmasi bajariladi. o’quv amaliyotida yig’uv chizmani o’qish proeksiyalash chizmachiligini bajarishda olgan bilim va mahoratni mustahkamlaydi. yig’uv chizmani o’qish aniq belgilangan ketma- ketlikda amalga oshiriladi, u beshta etapdan iborat: 1. yig’ma birlik bilan tanishish. asosiy yozuvdan birlikni nomi, tasvirning masshtabi va boshqalar aniqlanadi. tushuntirish xati, ta‘rifi, texnik sharti, buyumning bajaradigan vazifasi uni prinsipial tuzilishi bilan tanishishga imkon beradi. 2. yig’ma tasvirni o’qish. bunda qanday ko’rinishlar, qirqim va kesim chizmada berilganligi va har bir tasvirni bajaradigan vazifasini aniqlanadi. qirqim va kesim bajargan tekislik holatini, agar qo’shimcha va mahalliy ko’rinish bo’lsa tasvirlash yo’nalishi aniqlanadi. 3. …

3 / 9

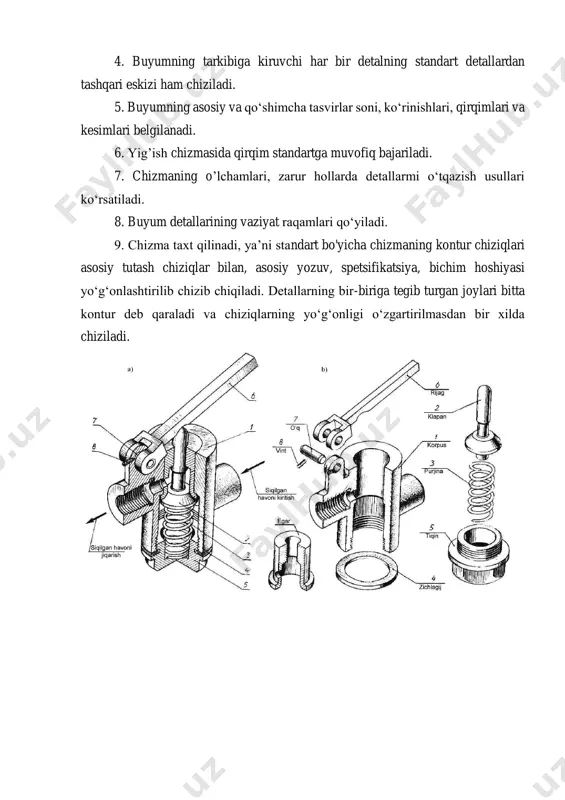

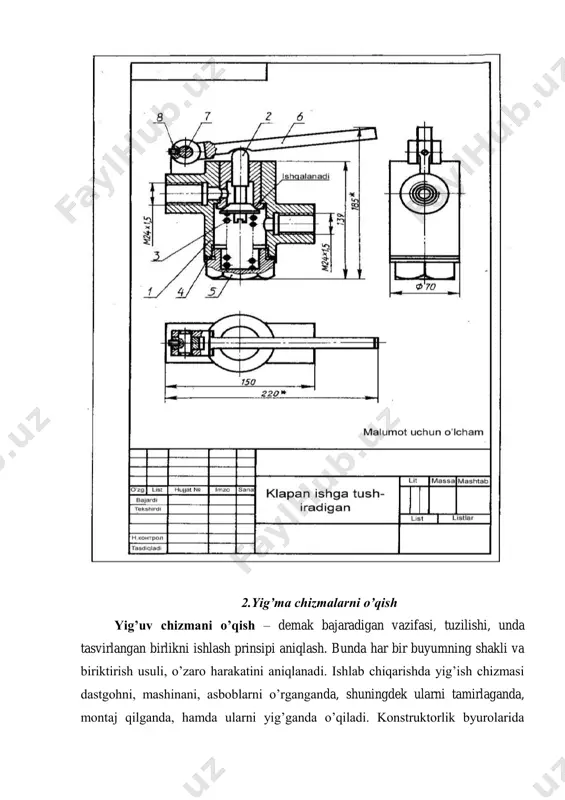

riktirilgan joyini aniqlanadi. ajraladigan birikmalar uchun hamma mahkamlanadigan buyumlar aniqlanadi. harakatdagi birikma bo’lsa, qanday buyumlar joyni o’zgartiradi va qaysi sirt bilan buyumga tegib turishi belgilanadi. 5. yig’ma birlikni yig’ish va qismlarga ajratish ketma-ketligini aniqlash – chizmani o’qishni yakunlovchi bosqich. birlikni yig’ma chizmasini o’qish misolini ko’ramiz. 1) yig’ma chizmada kiritish klaponi tasvirlangan, bu asosiy yozuvdan ma‘lum. nomi va chizmani formatda tushintirish yozuvidan klapon tormoz tizimiga havoni kiritishga xizmat qiladi. havo bosim ostida magistraldan bu tizimni klapanni yuqori tomonidagi richagini mexanik bosish bilan beriladi. 2) yig’ish chizmada uchta tasvir berilgan: qirqim, ustidan ko’rinishi va mahalliy ko’rinish. qirqim yordamida birlikni ichki konstruksiyasini aniqlanadi, ustidan ko’rinish flanes qopqoqni va klaponni yuqori qismini shaklini ustidan ko’rinishidan tushinish mumkin. ustidan ko’rinishda kesuvchi tekislikni yo’nalishi belgilangan va uni yordamida siniq qirqim hosil qilingan. mahalliy ko’rinishda korpusni pastki qismini shakli ko’rsatilgan. u strelka ko’rsatgan yo’nalishda harf bilan belgilab bajarilgan. 3) birlik oltita buyumdan iboratligi spesifikatsiyadan aniqlanadi: bular korpus, …

4 / 9

ormoz tizimi ingichka tutash chiziq bilan chegara buyum sifatida ko’rsatilgan. prujina, tayanch va qistirma qirqimda ko’rsatilgan. qistirma qopqoqni korpus bilan germetik birikishini ta‘minlaydi. prujina tayanchni pastki ko’ndalang qismini sirtiga taqalib u orqalik kuchni klaponga uzatadi. 4) qopqoq korpus bilan rezba yordamida biriktiriladi. klponni ish sirti konus, u qopqoni konus siriga tegib turadi. germetik yopish bu sirtlarni bir-biriga zich tegib turishi natijasida ta‘minlanadi. bu sirtlarni yuqori klass g’adir-budirligi tufaylik amalga oshiriladi. klapon uni yuqori sferik qismiga tormoz tizimini richagni mexanik bosish ta‘siri natijasida ochiladi. richagni harakatidan u pastga tushayotib prujinani siqadi buning natijasida qopqoqdagi o’tish teshigi ochiladi va havo bosim ostida tormozlik tizimning korpusiga kiradi. 5) birlik quyidagi ketma-ketlikda bo’laklarga ajratiladi. qopqoq burab chiqariladi, qistirma olinadi va korpusdan klapon tayanch va prujina chiqarib olinadi. birlikni yig’ish teskari ketma-ketlikda bajariladi. nazorat savollari 1. yig’ma chizma tarkibida nima bor? u nimaga mo’ljallangan? 2. tayyor birlikni yig’uv chizmasi qanday ketma-ketlikda bajariladi? 3. yig’ma birlikni …

5 / 9

a. har bir detal uchun uning konturi alohida chiziladi b. ikkita chiziq ko‘rinishida c. tegib turgan joylar konturlari yo‘g‘onlashtirilib chiziladi d. bitta kontur deb qaraladi va chiziqlarning yo‘g‘onligi o‘zgartirilmaydi 4. yig‘ish chizmalarini chizishni yengillashtirishda ko‘rinish va qirqimlarida detallarning maydaroq faskalari, yumaloqlashlar, chuqurchalar, chiqiqlar, nakatkalar kabi elementlari qanday tasvirlanadi? a. kattalashgan masshtabda chiqarib ko‘rsatiladi b. chizmaning o‘zida ko‘rsatiladi c. alohida jadvalda ko‘rsatiladi d. ko‘rsatilmasligi mumkin 5. payvandlash, kavsharlash, yelimlash yo‘li bilan hosil qilingan buyumlar qirqimda qanday tasvirlanadi? a. bitta materialdan tayyorlangan deb qaralib, bir tomonlama shtrixlanadi b. turli ko‘rinishdagi materialdan tayyorlangan detal deb qaralib, turli yo‘nalishda shtrixlanadi c. qoraytirib qo‘yiladi d. qisman shtrixlanadi
