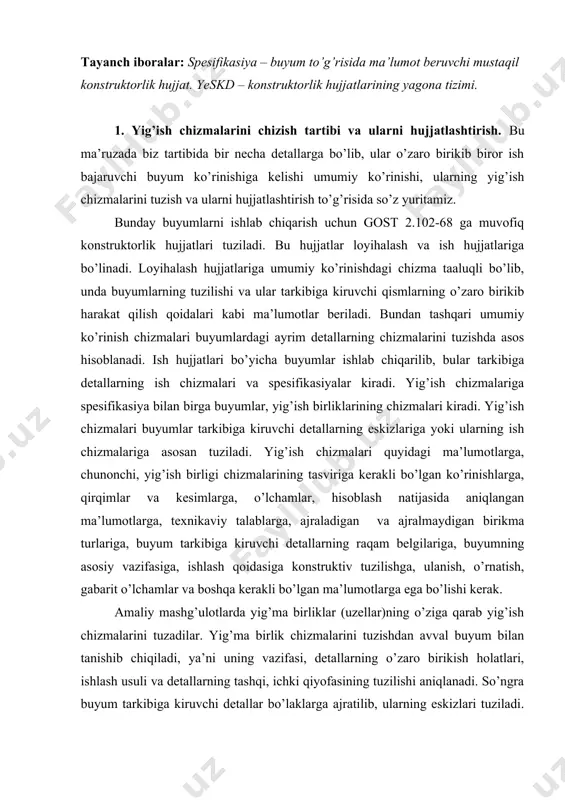

1452788429_63487.doc yig’ish chizmalari sxemalar reja: 1. yig’ish chizmalarini chizish tartibi va ularni hujjatlashtirish. 2. yig’ish chizmalarini o’qish va ularni detallarga ajratib chizish. tayanch iboralar: spesifikasiya – buyum to’g’risida ma’lumot beruvchi mustaqil konstruktorlik hujjat. yeskd – konstruktorlik hujjatlarining yagona tizimi. 1. yig’ish chizmalarini chizish tartibi va ularni hujjatlashtirish. bu ma’ruzada biz tartibida bir necha detallarga bo’lib, ular o’zaro birikib biror ish bajaruvchi buyum ko’rinishiga kelishi umumiy ko’rinishi, ularning yig’ish chizmalarini tuzish va ularni hujjatlashtirish to’g’risida so’z yuritamiz. bunday buyumlarni ishlab chiqarish uchun gost 2.102-68 ga muvofiq konstruktorlik hujjatlari tuziladi. bu hujjatlar loyihalash va ish hujjatlariga bo’linadi. loyihalash hujjatlariga umumiy ko’rinishdagi chizma taaluqli bo’lib, unda buyumlarning tuzilishi va ular tarkibiga kiruvchi qismlarning o’zaro birikib harakat qilish qoidalari kabi ma’lumotlar beriladi. bundan tashqari umumiy ko’rinish chizmalari buyumlardagi ayrim detallarning chizmalarini tuzishda asos hisoblanadi. ish hujjatlari bo’yicha buyumlar ishlab chiqarilib, bular tarkibiga detallarning ish chizmalari va spesifikasiyalar kiradi. yig’ish chizmalariga spesifikasiya bilan birga buyumlar, …

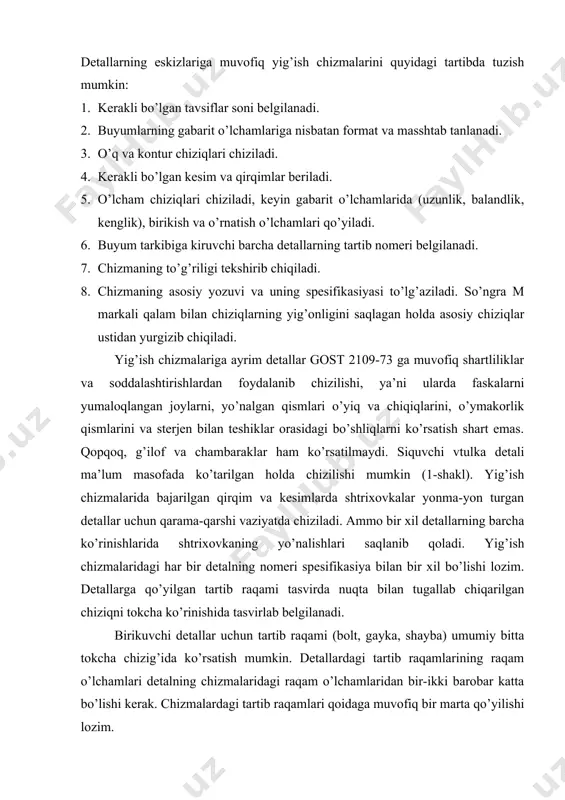

yig’ma birliklar (uzellar)ning o’ziga qarab yig’ish chizmalarini tuzadilar. yig’ma birlik chizmalarini tuzishdan avval buyum bilan tanishib chiqiladi, ya’ni uning vazifasi, detallarning o’zaro birikish holatlari, ishlash usuli va detallarning tashqi, ichki qiyofasining tuzilishi aniqlanadi. so’ngra buyum tarkibiga kiruvchi detallar bo’laklarga ajratilib, ularning eskizlari tuziladi. detallarning eskizlariga muvofiq yig’ish chizmalarini quyidagi tartibda tuzish mumkin: 1. kerakli bo’lgan tavsiflar soni belgilanadi. 2. buyumlarning gabarit o’lchamlariga nisbatan format va masshtab tanlanadi. 3. o’q va kontur chiziqlari chiziladi. 4. kerakli bo’lgan kesim va qirqimlar beriladi. 5. o’lcham chiziqlari chiziladi, keyin gabarit o’lchamlarida (uzunlik, balandlik, kenglik), birikish va o’rnatish o’lchamlari qo’yiladi. 6. buyum tarkibiga kiruvchi barcha detallarning tartib nomeri belgilanadi. 7. chizmaning to’g’riligi tekshirib chiqiladi. 8. chizmaning asosiy yozuvi va uning spesifikasiyasi to’lg’aziladi. so’ngra m markali qalam bilan chiziqlarning yig’onligini saqlagan holda asosiy chiziqlar ustidan yurgizib chiqiladi. yig’ish chizmalariga ayrim detallar gost 2109-73 ga muvofiq shartliliklar va soddalashtirishlardan foydalanib chizilishi, ya’ni ularda faskalarni yumaloqlangan joylarni, yo’nalgan …

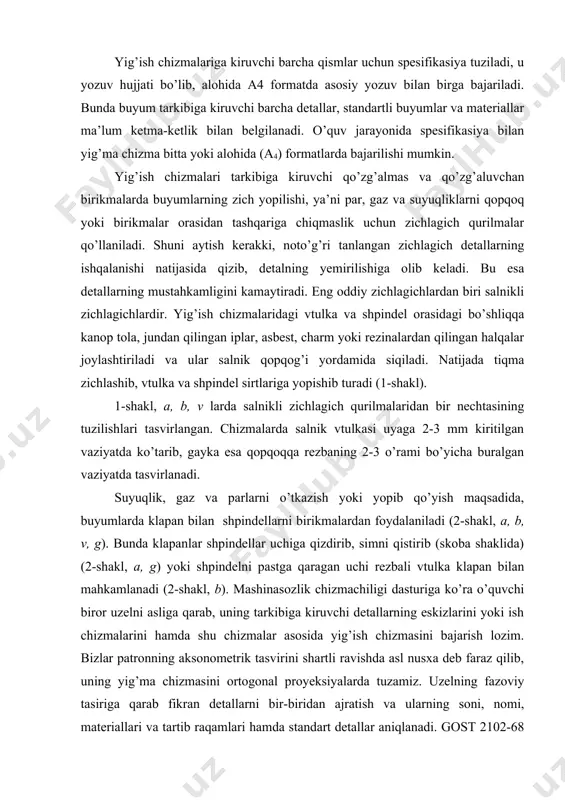

a tasvirlab belgilanadi. birikuvchi detallar uchun tartib raqami (bolt, gayka, shayba) umumiy bitta tokcha chizig’ida ko’rsatish mumkin. detallardagi tartib raqamlarining raqam o’lchamlari detalning chizmalaridagi raqam o’lchamlaridan bir-ikki barobar katta bo’lishi kerak. chizmalardagi tartib raqamlari qoidaga muvofiq bir marta qo’yilishi lozim. yig’ish chizmalariga kiruvchi barcha qismlar uchun spesifikasiya tuziladi, u yozuv hujjati bo’lib, alohida a4 formatda asosiy yozuv bilan birga bajariladi. bunda buyum tarkibiga kiruvchi barcha detallar, standartli buyumlar va materiallar ma’lum ketma-ketlik bilan belgilanadi. o’quv jarayonida spesifikasiya bilan yig’ma chizma bitta yoki alohida (a4) formatlarda bajarilishi mumkin. yig’ish chizmalari tarkibiga kiruvchi qo’zg’almas va qo’zg’aluvchan birikmalarda buyumlarning zich yopilishi, ya’ni par, gaz va suyuqliklarni qopqoq yoki birikmalar orasidan tashqariga chiqmaslik uchun zichlagich qurilmalar qo’llaniladi. shuni aytish kerakki, noto’g’ri tanlangan zichlagich detallarning ishqalanishi natijasida qizib, detalning yemirilishiga olib keladi. bu esa detallarning mustahkamligini kamaytiradi. eng oddiy zichlagichlardan biri salnikli zichlagichlardir. yig’ish chizmalaridagi vtulka va shpindel orasidagi bo’shliqqa kanop tola, jundan qilingan iplar, …

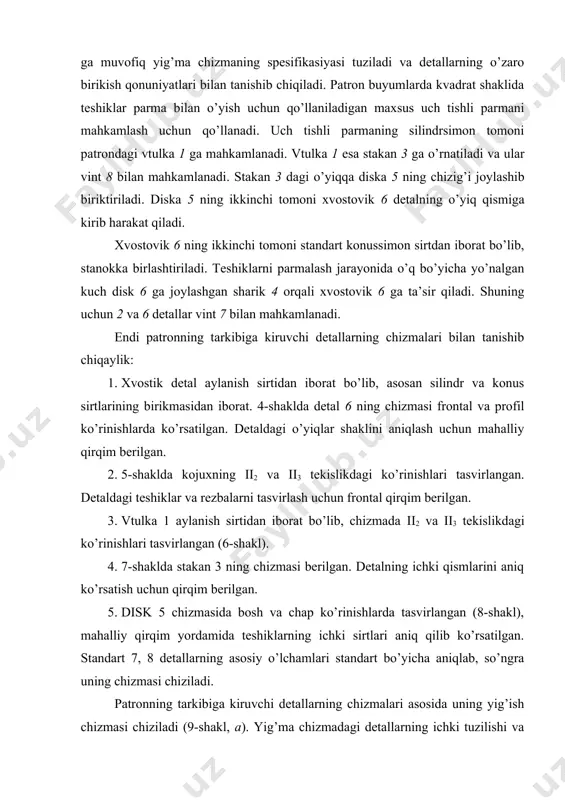

kl, a, g) yoki shpindelni pastga qaragan uchi rezbali vtulka klapan bilan mahkamlanadi (2-shakl, b). mashinasozlik chizmachiligi dasturiga ko’ra o’quvchi biror uzelni asliga qarab, uning tarkibiga kiruvchi detallarning eskizlarini yoki ish chizmalarini hamda shu chizmalar asosida yig’ish chizmasini bajarish lozim. bizlar patronning aksonometrik tasvirini shartli ravishda asl nusxa deb faraz qilib, uning yig’ma chizmasini ortogonal proyeksiyalarda tuzamiz. uzelning fazoviy tasiriga qarab fikran detallarni bir-biridan ajratish va ularning soni, nomi, materiallari va tartib raqamlari hamda standart detallar aniqlanadi. gost 2102-68 ga muvofiq yig’ma chizmaning spesifikasiyasi tuziladi va detallarning o’zaro birikish qonuniyatlari bilan tanishib chiqiladi. patron buyumlarda kvadrat shaklida teshiklar parma bilan o’yish uchun qo’llaniladigan maxsus uch tishli parmani mahkamlash uchun qo’llanadi. uch tishli parmaning silindrsimon tomoni patrondagi vtulka 1 ga mahkamlanadi. vtulka 1 esa stakan 3 ga o’rnatiladi va ular vint 8 bilan mahkamlanadi. stakan 3 dagi o’yiqqa diska 5 ning chizig’i joylashib biriktiriladi. diska 5 ning ikkinchi tomoni xvostovik 6 …

aylanish sirtidan iborat bo’lib, chizmada ii2 va ii3 tekislikdagi ko’rinishlari tasvirlangan (6-shakl). 4. 7-shaklda stakan 3 ning chizmasi berilgan. detalning ichki qismlarini aniq ko’rsatish uchun qirqim berilgan. 5. disk 5 chizmasida bosh va chap ko’rinishlarda tasvirlangan (8-shakl), mahalliy qirqim yordamida teshiklarning ichki sirtlari aniq qilib ko’rsatilgan. standart 7, 8 detallarning asosiy o’lchamlari standart bo’yicha aniqlab, so’ngra uning chizmasi chiziladi. patronning tarkibiga kiruvchi detallarning chizmalari asosida uning yig’ish chizmasi chiziladi (9-shakl, a). yig’ma chizmadagi detallarning ichki tuzilishi va ularning birikish usullarini ko’rsatish uchun qirqim beriladi, so’ngra uning gabarit va montaj o’lchamlari qo’yiladi. nihoyat so’nggida spesifikasiya va asosiy yozuvlar to’lg’aziladi (9-shakl, b). 2. yig’ish chizmalarini o’qish va ularni detallarga ajratib chizish. bir necha detallarning yig’ilgan holatdagi chizmalarini o’rganish va o’qish usullaridan biri uning har bir detalini alohida-alohida ajratib olib ish chizmasini chizishdan iborat. detallarning ish chizmalarini chizishdan avval, yig’ish chizmalari tarkibiga kiruvchi har bir detalning geometrik tuzishi, nomi, materiali, vazifasi, shuningdek, ko’rinish …
