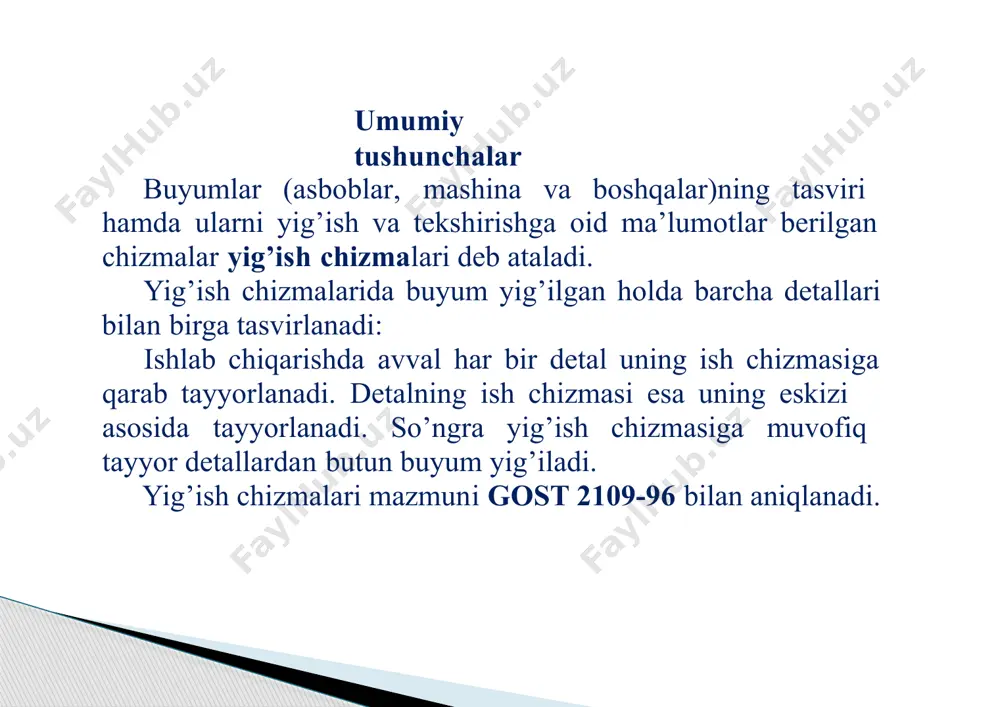

powerpoint presentation yig’ish chizmalari reja: 1.umumiy tushunchalar 2.detalning asliga qarab eskiz chizish 3.yig’ish chizmalarini bajarishga qo’yiladigan talablar 4.yig’ish chizmasining spetsifikatsiyasi 5.yig’ish chizmasini bajarish umumiy tushunchalar buyumlar (asboblar,mashina va boshqalar)ning tasviri hamdaularni yig’ish va tekshirishga oid ma’lumotlar berilgan chizmalaryig’ishchizmalari deb ataladi. yig’ish chizmalarida buyum yig’ilgan holda barcha detallari bilanbirga tasvirlanadi: ishlab chiqarishda avval har bir detal uning ish chizmasiga qarabtayyorlanadi. detalning ish chizmasi esa uning eskizi asosidatayyorlanadi. so’ngra yig’ish chizmasiga muvofiq tayyor detallardanbutun buyum yig’iladi. yig’ish chizmalari mazmunigost 2109-96bilan aniqlanadi. detalning asliga qarab eskiz chizish jism (detal)ning to’g’ri burchakli proyeksiyalash qoidalariga muvofiq ko’z bilan chamalab qo’lda, chizmachilik asboblaridanfoydalanmay, chizilgan tasvirgaeskizdeyiladi. bunda tasvirlanayotgan detal qismlari o’rtasidagi proporsionallik, taxminan bo’lsa-da, saqlanadi. agar konstruktorlikhujjatlari faqat bir marta foydalanishga mo’ljallangan bo’lsa, u holda loyihachilar konstruktorlik hujjatlarningko’pincha eskizini bajaradilar. shuning uchun ham eskiz muhimtexnikaviy hujjathisoblanadi, ularga ham xuddi ish chizmalarigaqo’yilganidek talablar qo’yiladi. eskizlar ikki xil bo’ladi: -yangi ixtiro etilgan buyumning tarkibiga kiruvchi detallar eskizi; -ma’lum detalning …

2 / 16

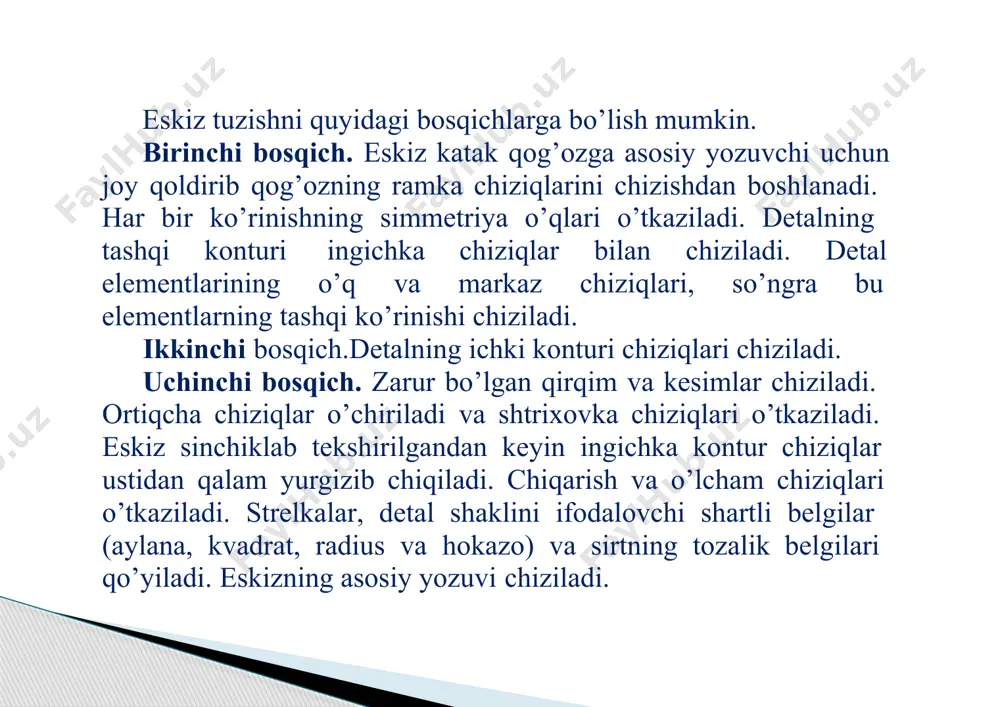

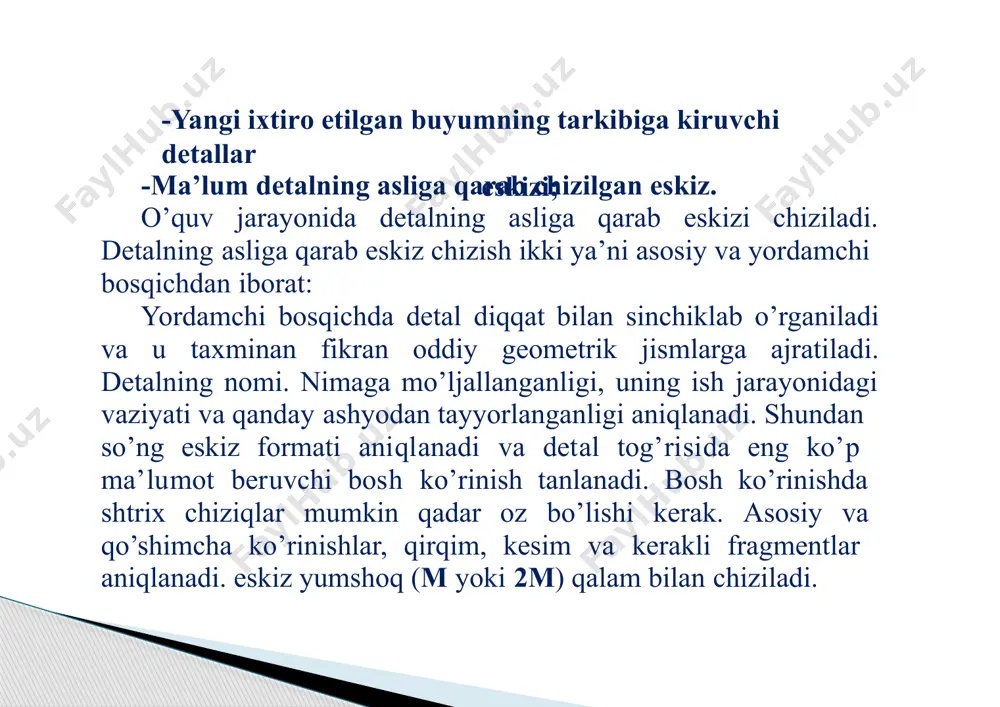

sh ko’rinishda shtrix chiziqlar mumkin qadar ozbo’lishi kerak. asosiy va qo’shimcha ko’rinishlar, qirqim, kesim vakerakli fragmentlar aniqlanadi. eskiz yumshoq (myoki2m) qalam bilanchiziladi. eskiz tuzishni quyidagi bosqichlarga bo’lish mumkin. birinchi bosqich.eskiz katak qog’ozga asosiy yozuvchi uchun joyqoldirib qog’ozning ramka chiziqlarini chizishdan boshlanadi. har birko’rinishning simmetriya o’qlari o’tkaziladi. detalning tashqi konturi ingichka chiziqlar bilan chiziladi. detal elementlarining o’q va markazchiziqlari, so’ngra bu elementlarning tashqi ko’rinishi chiziladi. ikkinchibosqich.detalning ichki konturi chiziqlari chiziladi. uchinchi bosqich.zarur bo’lgan qirqim va kesimlar chiziladi. ortiqcha chiziqlar o’chiriladi va shtrixovka chiziqlari o’tkaziladi. eskiz sinchiklab tekshirilgandan keyin ingichka kontur chiziqlar ustidan qalamyurgizib chiqiladi. chiqarish va o’lcham chiziqlari o’tkaziladi. strelkalar,detal shaklini ifodalovchi shartli belgilar (aylana, kvadrat, radius vahokazo) va sirtning tozalik belgilari qo’yiladi.eskizning asosiy yozuvichiziladi. to’rtinchi bosqich.o’lchash asboblari bilan detaldan zarur bo’lgano’lchamlar o’lchab olinadi va eskizga qo’yiladi. eskizda detalnio’tkazishga oid bo’lgan shartli belgilar qo’yilib asosiy yozuvlar yoziladi. ventil tarkibiga kiruvchi bitta detal (shtutser)ning eskizini bosqichlar bo’yicha bajarish tartibi 8.1-shaklda namuna sifatidako’rsatilgan. …

3 / 16

etga chiqishlar hamda boshqa parametrlar vatalablar. -detallarni qanday usullar (payvandlash, parchinlash va boshqalar)yordamida biriktirilishi xaqida ma’lumotlar. -bevosita buyumning tarkibiga kiruvchi qismlarining pozitsiya belgilari. -buyumning asosiy xarakteristikalari. -buyumning gabarit, o’rnatish vabiriktirish hamda kerakli ma’lumot (spravka) o’lchamlari. -yig’ish chizmasining asosiy yozuvi va uning spetsifikatsiyasi (gost 2104-96). har bir buyumning gabarit o’lchamlariga ko’ra yig’ish chizmasialohida formatda bajariladi. yig’ish chizmasida ko’rinishlar soni minimaldarajada bo’lishi, lekin bu ko’rinishlar buyum haqida, uning detallariniyig’ish haqida to’la ma’lumot berishi lozim. ko’pincha ko’rinishlar sonibuyumning murakkabligiga bog’liq. asosiy ko’-rinishlarni kamaytirish hisobiga, ustiga chizilgan proyeksiyalar, mahalliy ko’rinishlar kerakliqirqim va kesimlardan foydalanish juda muhim hisoblanadi. yig’ish chizmasining spetsifikatsiyasi yig’ish chizmasining asosiy yozuvi va spetsifikatsiyasi gost 2104-96 da ko’rsatishgandek bajariladi (8.2-shakl). spetsifikatsiya grafalariquyidagicha to’ldiriladi: 1. format.spetsifikatsiyada nomi ko’rsatilgan hujjatlarningformati belgisi yoziladi. 2.zona.agar chizmaning maydoni zonalargagost 2104- 96gamuvofiq bo’lingan bo’lsa, buyumning tarkibiy qismlari joylashtirilganzonalar ko’rsatiladi. 3.pozitsiya.bunda spetsifikatsiyaga yozilayotgan buyum tarkibigabevosita kiruvchi qismlarning tartib raqamlari spetsifikatsiyada yozilgan tartibda ko’rsatiladi. hujjatlar, komplektlar bo’limlari uchun bu grafalarto’ldirilmaydi. …

4 / 16

jchizmasi, texnikaviy talablar va hokazolar yoziladi; 2) komplekslar, yig’ish birliklari, detallar va komplektlar bo’limlarida buyumning nomi yoziladi; 3) standart buyumlar bo’limidastandartlar tomonidan buyumga berilgan nomerlar ko’rsatiladi; 4)ashyolar bo’limida standart tomonidan ashyoga berilgan belgilaryoziladi. 5.soni.bu grafada buyum tarkibiy qismlarining soni ko’rsatiladi. 6.eslatma.bu grafada buyumga tegishli qo’shimcha ma’lumotlarko’rsatiladi. standart buyumlar spetsifikatsiyasiga alfavit tartibda, tegishlistandartlarda berilgan nomlari va belgilari yozib qo’yiladi, masalan, boltm10x60, 58 gost 7798-96. spetsifikatsiya grafalarini to’ldirishda har bir bo’limdan keyin biryoki ikki qator bo’sh qoldiriladi. o’quv chizmalari uchunspetsifikatsiyani to’ldirish namunasi 8.2- shaklda ko’rsatilgan. yig’ish chizmasini bajarish mashinasozlik chizmachiligi kursini o’ qitish jarayonida yig’ish chizmalari buyumning asliga qarab bajariladi, bunday yig’ish chizmalari ikki bosqichda bajariladi: avval buyum tarkibiga kiruvchi detallarning eskizlari chiziladi (8.3-8.5- shakllar). so’ngra eskizlarga asosan yig’ish chizmasi bajariladi (8.7–8.11-shakllar). yig’ish chizmasini bajarish ketma-ketligi blok-sxema ko’rinishida 8.6-shaklda keltirilgan: adabiyotlar: 1.1.qirg’izboyev y. va b. mashinasozlikchizmachiligi kursi "o’qituvchi” t., 1974. 2.2.mogilniy i.m., texnika chizmachiligi. "o’qituvchi", t.,1965. 3.borisov d.m. va b. chercheniye. «prosveshenie». …
