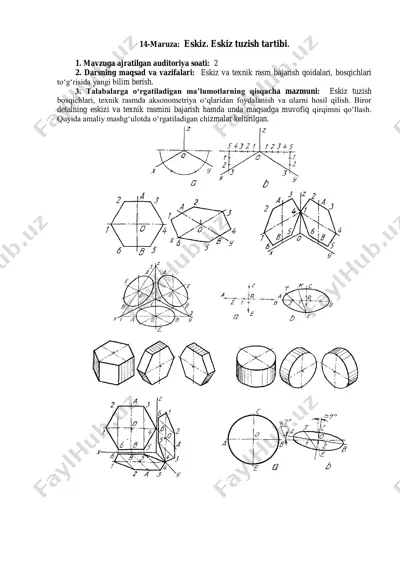

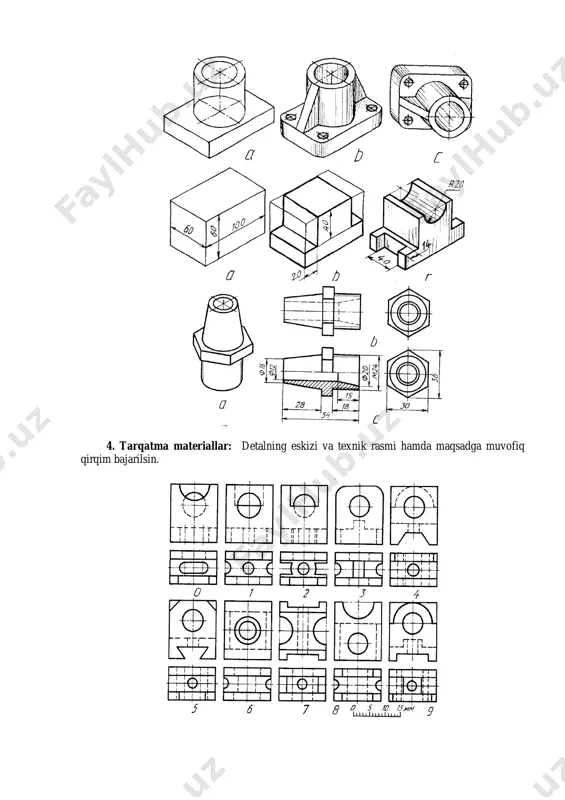

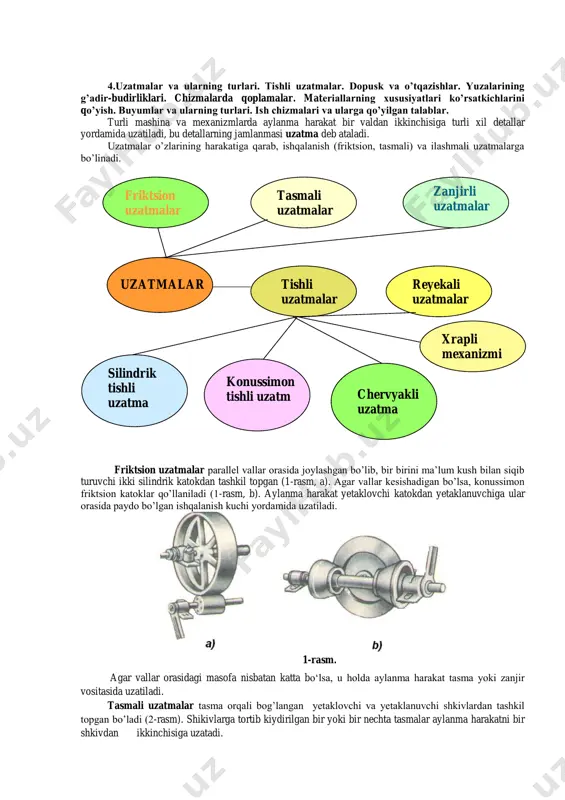

14-maruza: eskiz. eskiz tuzish tartibi. 1. mavzuga ajratilgan auditoriya soati: 2 2. darsning maqsad va vazifalari: eskiz va texnik rasm bajarish qoidalari, bosqichlari to‘g‘risida yangi bilim berish. 3. talabalarga o‘rgatiladigan ma’lumotlarning qisqacha mazmuni: eskiz tuzish bosqichlari, texnik rasmda aksonometriya o‘qlaridan foydalanish va ularni hosil qilish. biror detalning eskizi va texnik rasmini bajarish hamda unda maqsadga muvofiq qirqimni qo‘llash. quyida amaliy mashg‘ulotda o‘rgatiladigan chizmalar keltirilgan. 4. tarqatma materiallar: detalning eskizi va texnik rasmi hamda maqsadga muvofiq qirqim bajarilsin. 4.uzatmalar va ularning turlari. tishli uzatmalar. dopusk va o’tqazishlar. yuzalarining g’adir-budirliklari. chizmalarda qoplamalar. matеriallarning xususiyatlari ko’rsatkichlarini qo’yish. buyumlar va ularning turlari. ish chizmalari va ularga qo’yilgan talablar. turli mashina va mexanizmlarda aylanma harakat bir valdan ikkinchisiga turli xil detallar yordamida uzatiladi, bu detallarning jamlanmasi uzatma deb ataladi. uzatmalar o’zlarining harakatiga qarab, ishqalanish (friktsion, tasmali) va ilashmali uzatmalarga bo’linadi. friktsion uzatmalar parallel vallar orasida joylashgan bo’lib, bir birini ma’lum kush bilan siqib turuvchi ikki …

2 / 8

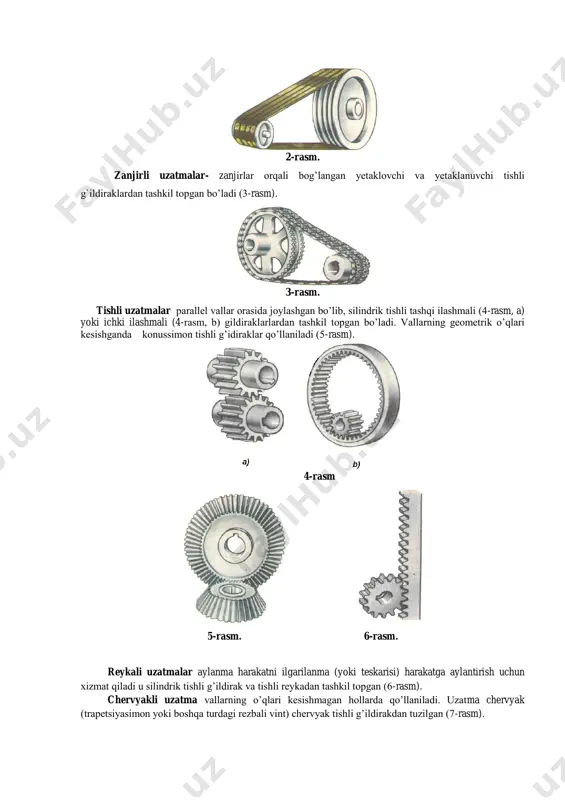

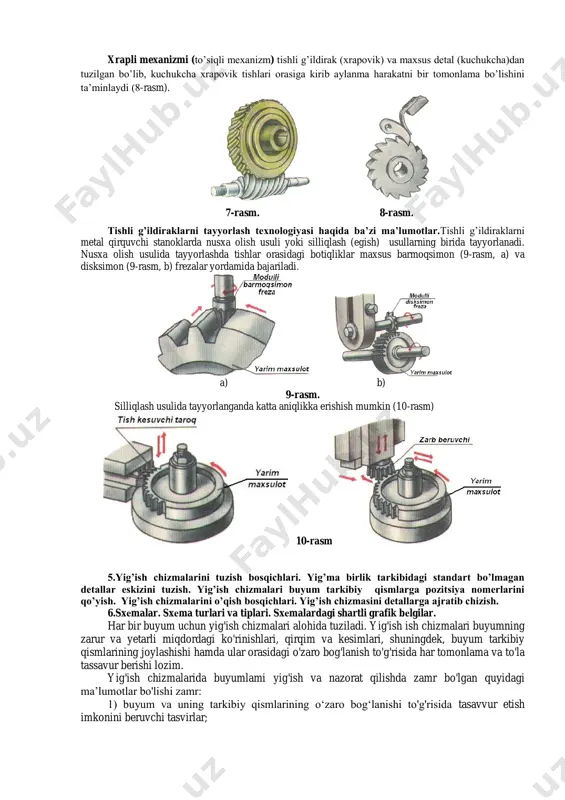

xrapli mexanizmi silindrik tishli uzatma konussimon tishli uzatm 2-rasm. zanjirli uzatmalar- zanjirlar orqali bog’langan yetaklovchi va yetaklanuvchi tishli g`ildiraklardan tashkil topgan bo’ladi (3-rasm). 3-rasm. tishli uzatmalar parallel vallar orasida joylashgan bo’lib, silindrik tishli tashqi ilashmali (4-rasm, a) yoki ichki ilashmali (4-rasm, b) gildiraklarlardan tashkil topgan bo’ladi. vallarning geometrik o’qlari kesishganda konussimon tishli g’idiraklar qo’llaniladi (5-rasm). 4-rasm 5-rasm. 6-rasm. reykali uzatmalar aylanma harakatni ilgarilanma (yoki teskarisi) harakatga aylantirish uchun xizmat qiladi u silindrik tishli g’ildirak va tishli reykadan tashkil topgan (6-rasm). chervyakli uzatma vallarning o’qlari kesishmagan hollarda qo’llaniladi. uzatma chervyak (trapetsiyasimon yoki boshqa turdagi rezbali vint) chervyak tishli g’ildirakdan tuzilgan (7-rasm). xrapli mexanizmi (to’siqli mexanizm) tishli g’ildirak (xrapovik) va maxsus detal (kuchukcha)dan tuzilgan bo’lib, kuchukcha xrapovik tishlari orasiga kirib aylanma harakatni bir tomonlama bo’lishini ta’minlaydi (8-rasm). 7-rasm. 8-rasm. tishli g’ildiraklarni tayyorlash texnologiyasi haqida ba’zi ma’lumotlar.tishli g’ildiraklarni metal qirquvchi stanoklarda nusxa olish usuli yoki silliqlash (egish) usullarning birida tayyorlanadi. nusxa olish usulida …

3 / 8

ing zarur va yetarli miqdordagi ko'rinishlari, qirqim va kesimlari, shuningdek, buyum tarkibiy qismlarining joylashishi hamda ular orasidagi o'zaro bog'lanish to'g'risida har tomonlama va to'la tassavur berishi lozim. yig'ish chizmalarida buyumlami yig'ish va nazorat qilishda zamr bo'lgan quyidagi ma’lumotlar bo'lishi zamr: 1) buyum va uning tarkibiy qismlarining o‘zaro bog‘lanishi to'g'risida tasavvur etish imkonini beruvchi tasvirlar; 2) yig‘ish chizmasida bajarilishi va nazorat qilinishi zarur bo’lgan o‘lchamlar, chekli chetga chiqishlar va boshqa parametrlar hamda talablar. donalab va tajriba uchun ishlab chiqariladigan buyumlaming yig'ish chizmalarida detallami biriktirish xarakterini aniqlovchi o'lchamlar va chekli chetga chiqishlami ko‘rsatishga yo‘l qo'yiladi; 3) birikish aniqligi chekli chetga chiqishlar bilan emas, tanlash yoki moslash (prigonka) usuli bilan ta'minlanadigan bo'lsa, biriktirish xarakteri va uni bajarish usullari, shuningdek, ajralmas birikmalar uchun biriktirish usullari (payvandlash, parchinlash va boshqalar) bo'yicha ko'rsatmalar; 4) buyumning gabarit, o'matish, biriktirish va boshqa zarur o'lchamlari. o'matish va biriktirish oichamlari qo'yilganda buyumning boshqa buyumlar bilan biriktirilgan elementlarining joylashish koordinatalari va …

4 / 8

-vaziyatdagi dastaning chetki holati≫, ≪12- vaziyatdagi klapaning yuqorigi holati≫ va shu kabilar. zarur hollarda yig'ish chizmalarida buyumning yonida joylashgan qo‘shni buyumlar vaziyatlarining tasvirlarini ulaming о' zaro joylashishini aniqlovchi o'lchamlar bilan ko'rsatish mumkin. agar buyum tarkibidagi qismlar qo'shni buyum orasida joylashgan bo'lsa, ulami ko'rinmaydigan qilib (shtrix chiziqda) tasvirlash ham mumkin. qo'shni buyumlar soddalashtirilgan (kerak bo'lganda ingichka chiziq bilan) holda bajarilgan bo'lib, ularni o'matish joyi, mahkamlash va biriktirish usullariga oid maiumotlar beriladi. yig'ish chizmalarini standartda belgilangan talablarga rioya qilgan holda soddalashtirib tasvirlashga yo‘l qo'yiladi. o‘quv chizmalari va hujjatlarining belgilanishi. oliy va o ‘rta maxsus o‘quv yurtlarida bajariladigan barcha chizmalar, kurs va bitiruv malakaviy ish loyihalarini quyidagicha belgilash tavsiya etiladi: fan indeksi. 0 ‘quv rejasiga muofiq, kurs topshirig'i yoki loyihada bajarish ko‘zda tutilgan predmetning qisqartirilgan nomi yoziladi. masalan, md - mashina detallari, mch - mashinasozlik chizmachiligi, tch - texnika chizmachiligi, pch -proyeksion chizmachilik, gch -geometrik chizmachilik, mmn - mashina va mexanizmlar nazariyasi kabilar. …

5 / 8

rligi tarkibiga kiruvchi spetsifikatsiyalangan detaining vaziyat (pozitsiya) raqami. yig'ish birligining yig'ish chizmalari bajarilgan hollarda uning tarkibiga kiruvchi detallaming vaziyat raqami ko'rsatiladi. masalan, 001, 002,... 126 va hokazo. o'quv chizmalari va hujjatlarini belgilashda foydalanilmagan belgilar nollar bilan to‘lg‘aziladi. misollar: 1. mch.gi. 001. 032. 024. mch - mashinasozlik chizmachiligi, gl - grafik ish, 001 - dasturda qayd qilingan ish tartibi raqami, 032 -yig'ish birligi tartib raqami, 024 - yig'ish birligi tarkibidagi detaining vaziyat raqami. 2. md. kl. 003.036.000. md - mashina detallari, kl - kurs loyihasi, 003 - loyiha tartib raqami, 036 - loyiha mavzusining tartib raqami. yig‘ish chizmalarida o’lchamlar qo‘iyish va o‘tqazishlar hamda chekli chetga chiqishlarni qo‘yish. yig‘ish chizmasida buyum tarkibiga kiruvchi detallarning o‘lchamlari qo‘yiladi. faqat foydalanishdagi o'lchamlar, bajarish (ushbu chizma bo‘yicha bajariladigan oichamlar) oichamlari, o ‘rnatish oichamlari, biriktirish o‘lchamlari, gabarit oichamlari qo‘yiladi. foydalanishdagi о ‘ichamlar. buyumni ishlab chiqarish nuqtayi nazaridan xarakterlaydi va uning parametri hisoblanadi. ventil (kran) uchun bunday o’lcham …
