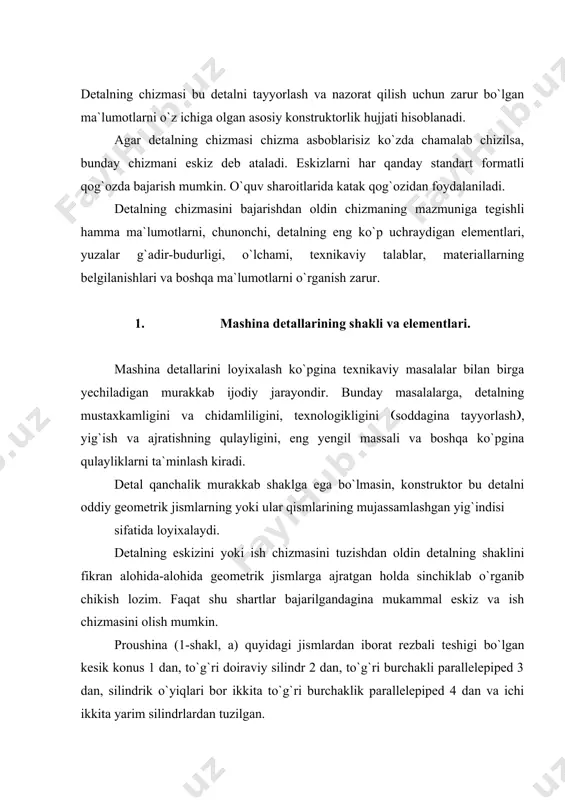

1405082530_55493.doc mashinasozlik detallarining eskizlari va ish chizmalarini bajarish reja: 1. mashina detallarining shakli va elementlari 2. materiallar va ularning chizmada belgilanishi 3. o`lchash asboblari va o`lchash usullari 4. dopusklar, o`tkazishlar va ularning chizmalarda belgilanishi ғ 5. o`lcham bazalari to`g`risida tushuncha 6. o`lchamlar qo`yish 7. yozuvlar va texnikaviy talablar 8. detal eskizini chizish 9. detallarning ish chizmalarini chizish. detalning chizmasi bu detalni tayyorlash va nazorat qilish uchun zarur bo`lgan ma`lumotlarni o`z ichiga olgan asosiy konstruktorlik hujjati hisoblanadi. agar detalning chizmasi chizma asboblarisiz ko`zda chamalab chizilsa, bunday chizmani eskiz deb ataladi. eskizlarni har qanday standart formatli qog`ozda bajarish mumkin. o`quv sharoitlarida katak qog`ozidan foydalaniladi. detalning chizmasini bajarishdan oldin chizmaning mazmuniga tegishli hamma ma`lumotlarni, chunonchi, detalning eng ko`p uchraydigan elementlari, yuzalar g`adir-budurligi, o`lchami, texnikaviy talablar, materiallarning belgilanishlari va boshqa ma`lumotlarni o`rganish zarur. 1. mashina detallarining shakli va elementlari. mashina detallarini loyixalash ko`pgina texnikaviy masalalar bilan birga yechiladigan murakkab ijodiy jarayondir. bunday masalalarga, detalning …

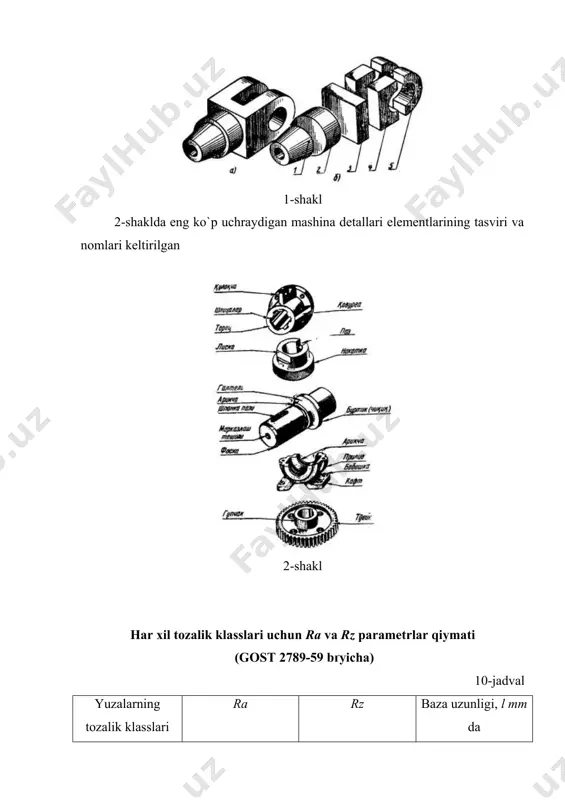

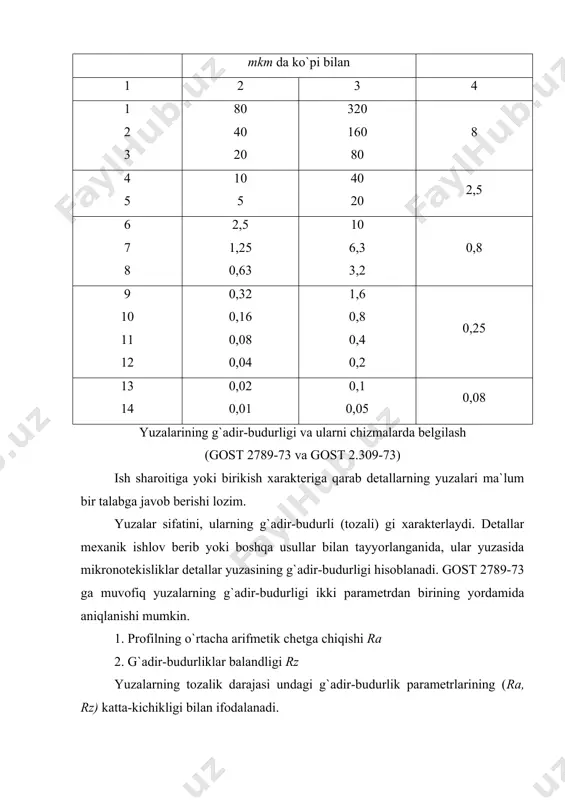

1 dan, to`g`ri doiraviy silindr 2 dan, to`g`ri burchakli parallelepiped 3 dan, silindrik o`yiqlari bor ikkita to`g`ri burchaklik parallelepiped 4 dan va ichi ikkita yarim silindrlardan tuzilgan. 1-shakl 2-shaklda eng ko`p uchraydigan mashina detallari elementlarining tasviri va nomlari keltirilgan 2-shakl har xil tozalik klasslari uchun ra va rz parametrlar qiymati (gost 2789-59 bґyicha) 10-jadval yuzalarning tozalik klasslari ra rz baza uzunligi, l mm da mkm da ko`pi bilan 1 2 3 4 1 2 3 80 40 20 320 160 80 8 4 5 10 5 40 20 2,5 6 7 8 2,5 1,25 0,63 10 6,3 3,2 0,8 9 10 11 12 0,32 0,16 0,08 0,04 1,6 0,8 0,4 0,2 0,25 13 14 0,02 0,01 0,1 0,05 0,08 yuzalarining g`adir-budurligi va ularni chizmalarda belgilash (gost 2789-73 va gost 2.309-73) ish sharoitiga yoki birikish xarakteriga qarab detallarning yuzalari ma`lum bir talabga javob berishi lozim. yuzalar sifatini, ularning g`adir-budurli (tozali) gi …

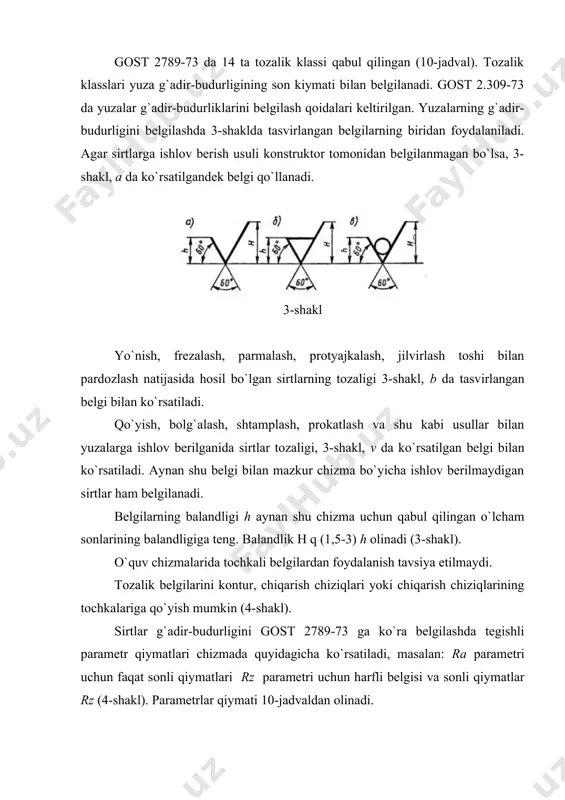

belgi bilan ko`rsatiladi. qo`yish, bolg`alash, shtamplash, prokatlash va shu kabi usullar bilan yuzalarga ishlov berilganida sirtlar tozaligi, 3-shakl, v da ko`rsatilgan belgi bilan ko`rsatiladi. aynan shu belgi bilan mazkur chizma bo`yicha ishlov berilmaydigan sirtlar ham belgilanadi. belgilarning balandligi h aynan shu chizma uchun qabul qilingan o`lcham sonlarining balandligiga teng. balandlik h q (1,5-3) h olinadi (3-shakl). o`quv chizmalarida tochkali belgilardan foydalanish tavsiya etilmaydi. tozalik belgilarini kontur, chiqarish chiziqlari yoki chiqarish chiziqlarining tochkalariga qo`yish mumkin (4-shakl). sirtlar g`adir-budurligini gost 2789-73 ga ko`ra belgilashda tegishli parametr qiymatlari chizmada quyidagicha ko`rsatiladi, masalan: ra parametri uchun faqat sonli qiymatlari rz parametri uchun harfli belgisi va sonli qiymatlar rz (4-shakl). parametrlar qiymati 10-jadvaldan olinadi. 4-shakl o`quv chizmalarida sirtlar g`adir-budurligi (44-shakl) quyidagicha aniqlanishi mumkin: 1. detallar sirti bir-biriga tegib o`zaro siljisa, bunday sirtlarning g`adir-budurligi taxminan 6(9 klassga, agar siljimasa, taxminan 3(6 klassga mos keladi. 2. estetik jihatdan ko`rkam bo`lishi uchun sirtlar 5(7 klassga mos bo`lishi kerak. …

kda o`lchanadi. kronsirkul bilan detallarning tashqi sirtlarining o`lchamlari, nutromer bilan esa ichki sirtlarining o`lchamlari o`lchanadi. 6-shakl amalda ishlab chiqarishda chiziqli o`lchamlar 0,1 mm dan 0,02 mm gacha aniqlikda shtangensirkul bilan o`lchanadi (7-shakl). 7-shakl detallarni 0,01 mm gacha aniqlik bilan mikrometrda o`lchanadi (8-shakl). 8-shakl mashinalarning ko`pgina detallari egri chiziqli qiyofaga ega bo`ladi. egri chiziqli kontur nuqtalarining koordinatalarini reysmas, yanada ham aniqroq o`lchash uchun shtangenreysmasdan (9-shakl) foydalaniladi. 9-shakl detallarning burchaklari burchak o`lchagich bilan o`lchanadi (10-shakl). burchak o`lchagichning noniusi 3 burchaklarni 20 gacha aniqlik bilan o`lchaydi. 10-shakl yumaloqlash radiuslari va galtellar radiusli shablonlar to`plami yordamida o`lchanadi (11-shakl). 11-shakl rezba profilining burchagini va qadamini aniqlash uchun rezbali shablonlar to`plamidan foydalaniladi. dastasida (korpusida) m600 yozuvi bo`lgan shablonlar to`plami metrik rezba profilini aniqlash uchun mo`ljallangan (12-shakl); d550 yozuvi bo`lgan shablonlar to`plami esa dyuymli yoki truba rezbalarda bir dyuym uzunlikdagi o`ramlar sonini aniqlash uchun mo`ljallangan. 12-shakl 4. dopusklar, o`tkazishlar va ularning chizmalarda belgilanishi hozirgi zamon yirik seriyali …

aniqlangan asosiy o`lcham nominal o`lcham deb (13-shakl) ataladi. masalan, val va vtulka tegishi uchun umumiy bo`lgan ( 50 o`lcham val bilan vtulka birikmasining nominal o`lchami himoblanadi (14-shakl). 13-shakl 14-shakl eng katta chekli o`lcham bilan nominal o`lcham orasidagi algebraik ayirma yuqorigi chekli chetga chiqish deyiladi. eng kichik chekli o`lcham bilan nominal o`lcham orasidagi algebraik ayirma pastki chekli chetga chiqish deyiladi. yuqorigi va pastki chekli chetga chiqshlar musbat (q belgi bilan), manfiy (- belgi bilan) yoki nolga teng bo`lishi mumkin. chekli o`lchamlar orasidagi intervali qiymati dopusk maydoni deyiladi (13-shaklga qarang). eng kata v eng kichik chekli o`lchamlar orasidagi ayirma o`lcham dopusk deb ataladi. detallar birikmasida hosil bo`ladigan zazor yoki taranglik qiymati bilan o`lchanadigan birikish harakteri o`tkazish deb ataladi. agar teshik o`lchami val o`lchamidan katta bo`lsa, birikmada zazor hosil bo`ladi (15-shakl, a va b lar); agar yig`ishda qadar val o`lchamidan katta bo`lsa, birikmada taranglik hosil bo`ladi (15-shakl, v va g lar). 15-shakl zazor …
