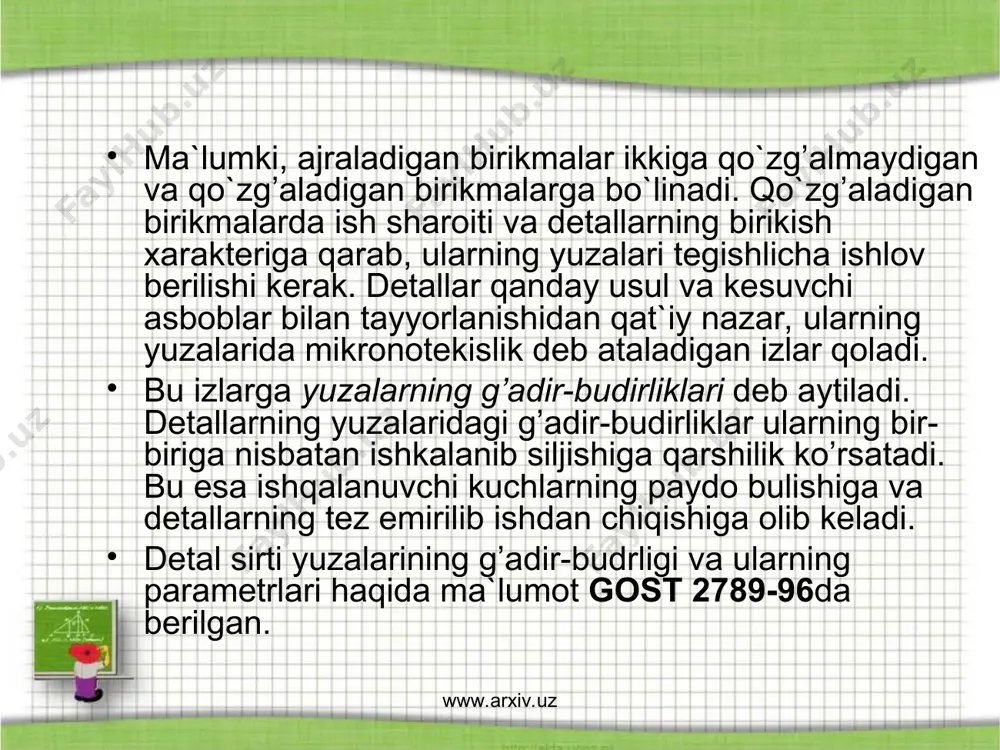

1462000470_62576.ppt å = = n i i p b t 1 1 l ÷ ø ö ç è æ i i + i i å å = = 5 1 5 1 min max 5 1 i i i i h h ò i i 1 0 ) ( 1 x d x y l i i = å = n i i y n 1 1 63 , 0 00 , 1 032 , 0 080 , 0 040 , 0 053 , 0 25 , 0 8 , 0 ўзаро алмашинувчанлик асослари ва вазифалари o’zbekiston respublikasi xalq ta’limi vazirligi muqimiy nomidagi qo’qon davlat pedagogika instituti fizika-matematika fakulteti mehnat ta’limi yo’nalishi 3 «a» guruh talabasi a’zamova zeboning «metrologiya va standartlashtirish va sertifikatsiya» fanidan tayyorlagan qo’qon– 2015 o’qituvchi: usmonova m. www.arxiv.uz www.arxiv.uz detal sirti yuzalarning g’adir-budirligi va ularning parametrlari www.arxiv.uz www.arxiv.uz ma`lumki, ajraladigan birikmalar ikkiga qo`zg’almaydigan va qo`zg’aladigan birikmalarga bo`linadi. …

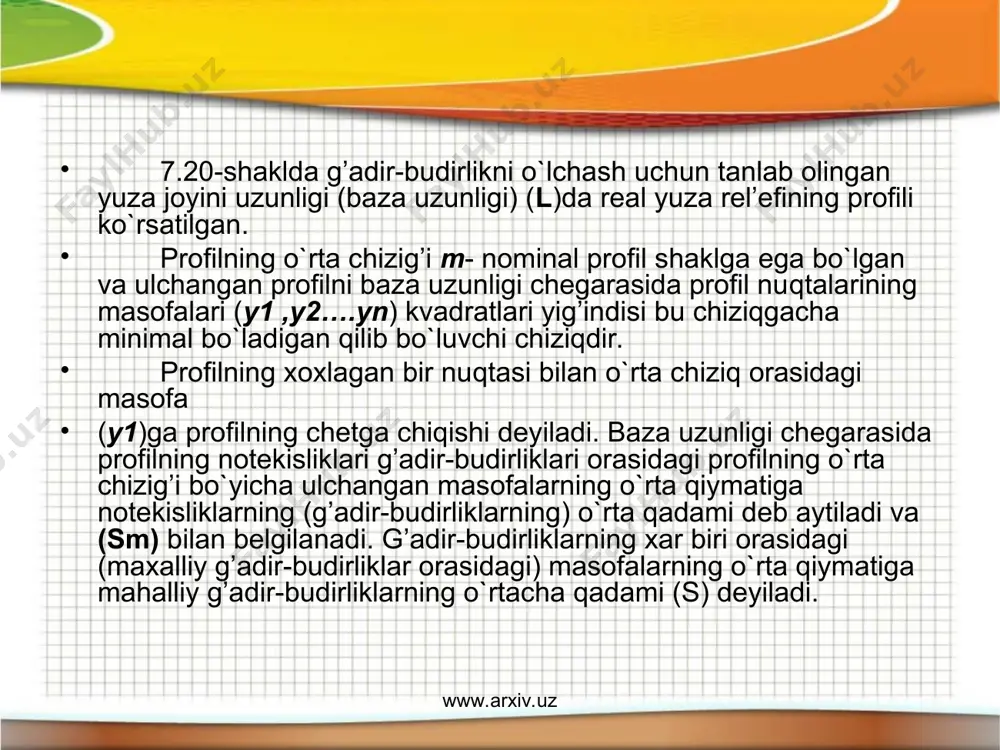

garasida profilning notekisliklari g’adir-budirliklari orasidagi profilning o`rta chizig’i bo`yicha ulchangan masofalarning o`rta qiymatiga notekisliklarning (g’adir-budirliklarning) o`rta qadami deb aytiladi va (sm) bilan belgilanadi. g’adir-budirliklarning xar biri orasidagi (maxalliy g’adir-budirliklar orasidagi) masofalarning o`rta qiymatiga mahalliy g’adir-budirliklarning o`rtacha qadami (s) deyiladi. www.arxiv.uz www.arxiv.uz tayanch yuzadan do’ngliklar chizig’i orasidagi masofaga rel yuza profilining kesimi darajasi (p) deb aytiladi. profilning nisbiy tayanch uzunligi (tp) profilning tayanch uzunligini baza uzunligiga nisbati bilan aniqlanadi baza uzunligi chegarasida profilning do’ngliklar chizig’i bilan botiqliklar chizig’i orasidagi masofa, profilning eng katta balandligi (rmax) deb aytiladi. baza uzunligi chegarasida profilning o`rta chizig’iga parallel qilib olingan ixtiyoriy ab chiziqdan o’lchangan profilning beshta eng katta do’ngligi va beshta eng katta botiqliklarining o`rta absalyut qiymatlari yigindisiga profilning o’nta nuqta bo`yicha notekisliklar g’adir-budirlik balandligi (rz) deyiladi www.arxiv.uz www.arxiv.uz bu erda hi max- profilning eng katta do’ngligining balandligi, hi max- profilning eng katta botiqligining chuqurligi. baza uzunligi chegarasida profilning chetga chiqishini o`rta arifmetik absalyut qiymatiga …

dami - s. rz = , ra= ra yoki taxminan . www.arxiv.uz www.arxiv.uz chizma bo`yicha bajariladigan buyumlarning hamma yuzalari konstruktsiya talablari bo`yicha g’adir-budirligini ko`rsatish shart bo’lmagan yuzalardan tashkari ular qanday usul bilan hosil qilinishidan kat`iy nazar gost -23.09-96ga mos keladigan g’adir-budirlikning shartli belgisi qo`yilishi kerak (7.21-shakl). har bir yuza uchun shartli belgi bilan birg baza uzunligi va parametrlarning son qiymati ko`rsatiladi. g’adir-budirliklarning parametrlarini nominal son qiymati bilan birga g’adir-budirliklarni yo`l qo`yilgan chegarada chekli chetga chiqishlari foyizlarda ko`rsatiladi: www.arxiv.uz www.arxiv.uz 1±20%; rz 80-10% ; sm-0,63+20% va shunga o`xshash. chetga chiqish bir tomonlama va simmetrik bo’lishi mumkin. g’adir-budirlik parametrlarning qiymatini diapazonini ko`rsatishda va g’adir-budirlik parametrlarini yo`l qo`yilgan chegarasining qiymati ikki satrda (qatorda) yoziladi. masalan: rz www.arxiv.uz www.arxiv.uz va shunga o`xshash. yuqori satrda parametrning ancha dag’alrok g’adir-budirlikka mos keladigan parametrning qiymati ko`rsatiladi. g’adir-budirlikning ikki va undan ortik parametrlari yuzaning g’adir-budirlik belgisida ko`rsatilganda, ularning qiymatlari yuqoridan pastga tomon quyidagi tartibda yoziladi: profilning notekislik (g’adir-budirlik) …

7.21-7.22-shakllar). yuza notekisliklari yo’nalishining sxemalari va shartli belgilari 7.2-jadvalda berilgan. yuza notekisligi yunalishining shartli belgisini balandligi taxminan h ga, chizig’ining yo`g’onligi taxminan asosiy tutash chiziq yo’g’onligining yarmiga teng bo`ladi. yuzalarning g’adir-budirlik darajasi ko`p hollarda bitta parametr ra yoki rz orqali aniqlanadi (7.3-jadval). ra va rz ning kattaligini aniqlash uchun profilagraf va profilometr nomli maxsus asboblardan foydalaniladi. www.arxiv.uz www.arxiv.uz www.arxiv.uz www.arxiv.uz notekisliklar yunalishi kerak bo`lganda, g’adir-budirliklarning shartli belgisida ko`rsatiladi (7.21-7.22-shakllar). yuza notekisliklari yo’nalishining sxemalari va shartli belgilari 7.2-jadvalda berilgan. yuza notekisligi yunalishining shartli belgisini balandligi taxminan h ga, chizig’ining yo`g’onligi taxminan asosiy tutash chiziq yo’g’onligining yarmiga teng bo`ladi. yuzalarning g’adir-budirlik darajasi ko`p hollarda bitta parametr ra yoki rz orqali aniqlanadi (7.3-jadval). ra va rz ning kattaligini aniqlash uchun profilagraf va profilometr nomli maxsus asboblardan foydalaniladi. sirt shaklining chetga chiqishi yuzalarning g’adir-budirligi sifatida qaralmaydi. real sirtning ideal sirtdan geometrik chetga chiqishi doim mikrometrlarda tashqi kurinishda aks etadi, g’adir-budirlik esa unda mikrorelef hosil …

qiymati oldiga belgisi yoziladi, masalan, . harf va raqamlarning balandligi o`lcham sonlarining raqamini balandligiga teng bo`ladi. parametrning qiymatlari belgining ustida va undan 0,6÷0,8 mm masafada yoziladi. www.arxiv.uz www.arxiv.uz 7.24-shakldagi belgilar g’adir-budirlikning xar xil hollarida qo’llaniladi: tokchasiz belgi (7.24-shakl,a)- konstruktor tomonidan detal yuzalariga ishlov berish turi ko’rsatilmaganda qo`yiladi, belgi (7.24-shakl,b) - yuzalarning g’adir budirligi metall qatlamini olib tashlash bilan, masalan, kirish, frezerlash, normalash, shlifovka, polirovka va shunga o’xshash boshqa ishlov berish bilan hosil qilingan bo`lsa qo`yiladi. belgi (7.24-shakl,v)- yuzalarning g’adir budirligi metall katlamini olmasdan, masalan, qo`yish, bolgalash, shtampovkalash, prokat, tortish va boshqa shularga o’xshash ishlov berish bilan hosil qilingan bo`lsa, shuningdek, mazkur chizma bo`yicha detalning ishlov berilmaydigan yuzalari ham qo`yiladi. bu paytda belgi bilan belgilangan yuzalarning holati tegishli standartlar talablariga yoki texnikaviy shartlarga javob beradigan bo`lishi kerak. yuzani talab qilingan tozaligini hosil qilish uchun ruxsat etilgan ishlov berish usuli faqat bitta bo`lsa, bu ishlov berish usuli g’adir budirlik belgisida ko`rsatiladi (7.25-shakl). …
