1 / 32

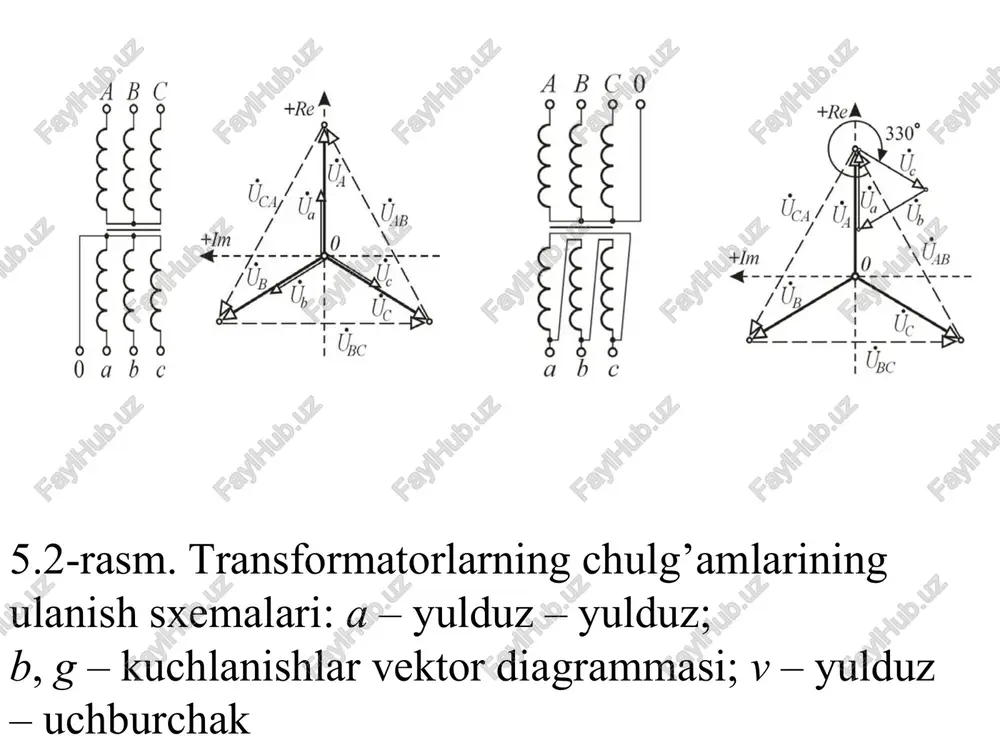

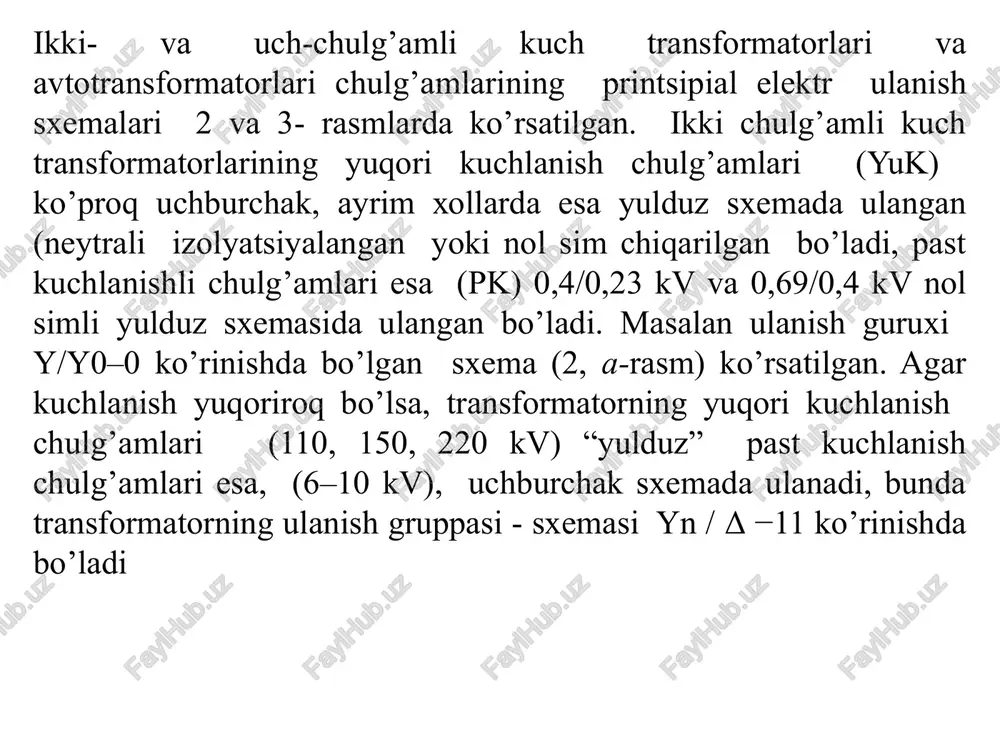

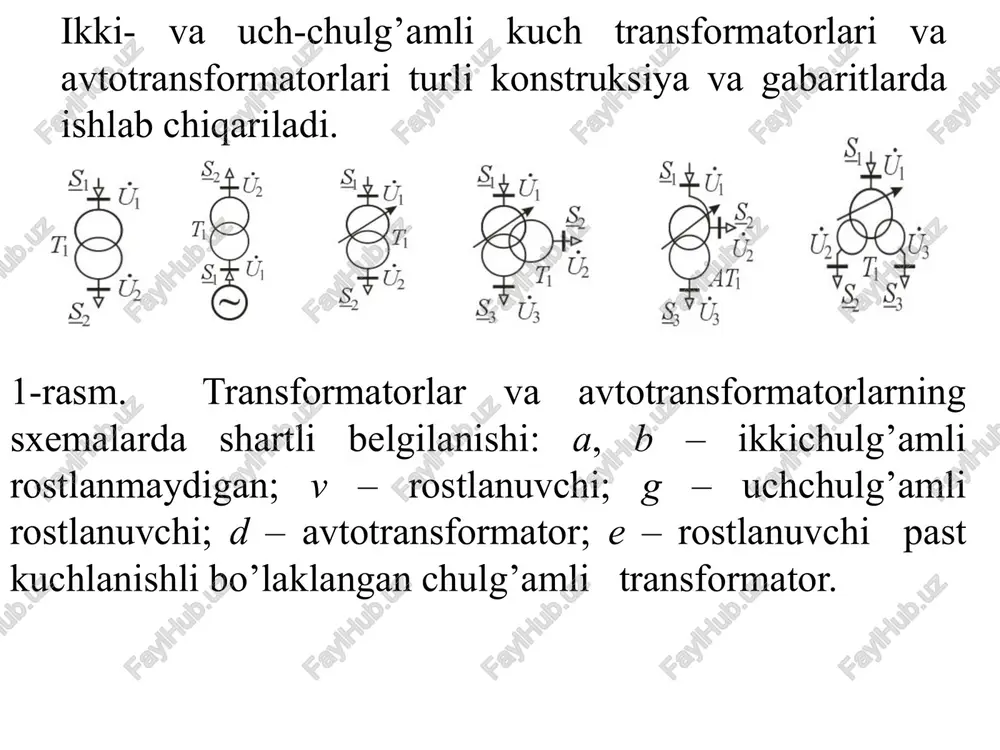

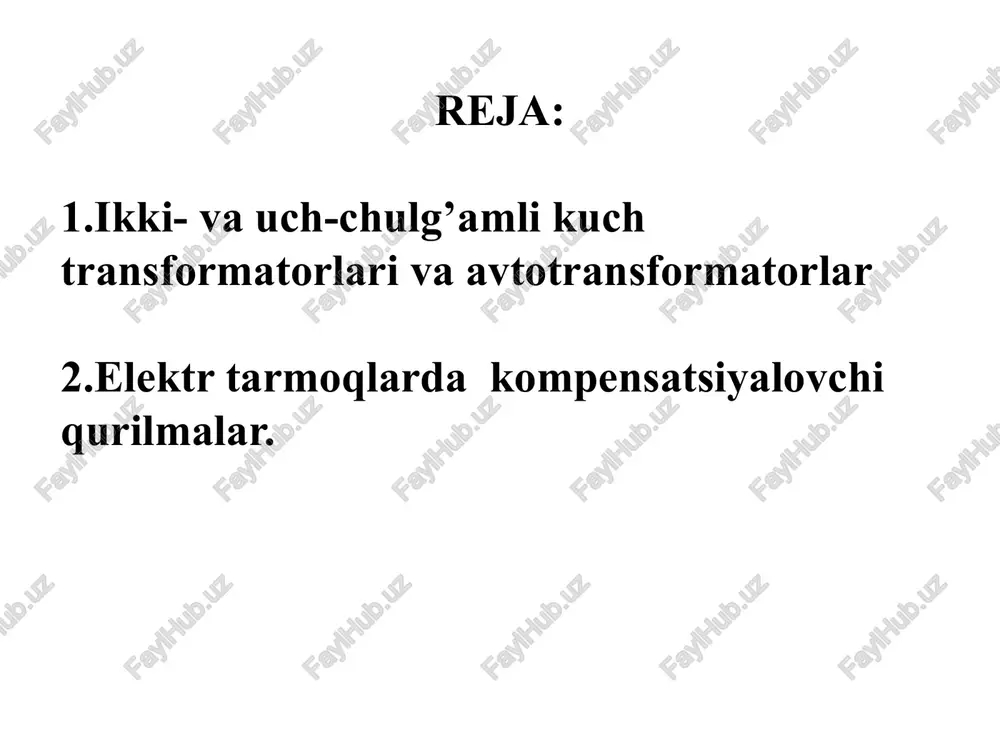

elekt yuklamalarni hisoblash usullarining tasnifi raxmatov abdugani djumabekovich etvaqtem kafedrasi dotsenti 3-ma’ruza. kuch transformatorlarining almashinish sxemasi parametrlari. fan elektr energiyasini ishlab chiqarish, uzatish va taqsimlash 1 reja: 1.ikki- va uch-chulg’amli kuch transformatorlari va avtotransformatorlar 2.elektr tarmoqlarda kompensatsiyalovchi qurilmalar. 1-rasm. transformatorlar va avtotransformatorlarning sxemalarda shartli belgilanishi: a, b – ikkichulg’amli rostlanmaydigan; v – rostlanuvchi; g – uchchulg’amli rostlanuvchi; d – avtotransformator; e – rostlanuvchi past kuchlanishli bo’laklangan chulg’amli transformator. ikki- va uch-chulg’amli kuch transformatorlari va avtotransformatorlari turli konstruksiya va gabaritlarda ishlab chiqariladi. ikki- va uch-chulg’amli kuch transformatorlari va avtotransformatorlari chulg’amlarining printsipial elektr ulanish sxemalari 2 va 3- rasmlarda ko’rsatilgan. ikki chulg’amli kuch transformatorlarining yuqori kuchlanish chulg’amlari (yuk) ko’proq uchburchak, ayrim xollarda esa yulduz sxemada ulangan (neytrali izolyatsiyalangan yoki nol sim chiqarilgan bo’ladi, past kuchlanishli chulg’amlari esa (pk) 0,4/0,23 kv va 0,69/0,4 kv nol simli yulduz sxemasida ulangan bo’ladi. masalan ulanish guruxi y/y0–0 ko’rinishda bo’lgan sxema (2, a-rasm) ko’rsatilgan. agar kuchlanish yuqoriroq …

2 / 32

amli transformatorning parametrlarini aniqlash sxemasi: a – qisqa tutashuv tajribasi; b – salt ishlash tajribasi. shunday qilib, qisqa tutashuv kuchlanishi transformatorning ichki qarshiligini xarakterlaydi, va undagi kuchlanishning pasayishi va qisqa tutashuv toki kattaligiga ta’sir qiladi. transformatorning almashinish sxemasidagi rt va xt qarshiliklar, shunday bog’lanish mavjud bo’lsada, qisqa tutashuv rejimida ktga bog’liq emas. transformatorning o’tkazuvchanligi uning salt ishlash tajribasi natijalariga ko’ra aniqlanadi. hozirda ishlab chiqarilayotgan uch chulg’amli 110–220/35/(6–10) kv kuchlanishli transformatorlarning uchchala kuchlanish pog’onasi chulg’amlari (yuk, o’k, pk) transformatorlarning to’la quvvatiga(100 %) moslab ishlanmoqda. amalda ishlab turgan uch chulg’amli transformatorlarning past va o’rta quvvatli chulg’amlari asosiy (yuk) chulg’am quvvatidan 1,5 barobar kam quvvatga ega bo’lgan, ya’ni, ppk =po’k = pyuk/1,5= 66,7% pyuk 9-rasm. uch kuchlanish pog’onali podstantsiyaning sxemasi:a – uchchulg’amli transformator; b – ikkita ikki chulg’amli transformatorlar bilan avtotransformatorlar. turli kuchlanish pog’onalardagi elektr tarmoqlarning elementlarini o’zaro bog’lab turish uchun ishlatiladigan transformatorlar bilan birgalikda elektr energosistemalarda avtotransformatorlar keng qo’llaniladi. avtotransformator ham ko’pchulg’amli …

3 / 32

amalga oshiriladi. avtotransformatorlarning nominal quvvati deganda o’zaro avtotransformator bog’lanishga ega bo’lgan o’k va yuk chulg’amlaridan o’tayotgan eng katta quvvat tushuniladi. hozirda qo’llanilayotgan avtotransformatorlarda o’k va yuk chulg’amlari bir xil kattalikda nominal yoki o’tkazuvchi quvvatga ega bo’ladi. bundan kelib chiqib quyidagini yozishimiz mumkin: snom = spr = uvnom isnom = usnom isnom 5.13-rasm. avtotransformatorning printsipial sxemasi: a – avtotransformator chulg’amlari neytralida kuchlanishni rostlash vositasi o’rnatilgan; b – o’k tomonida o’rnatilgan; v – yuk tomonida o’rnatilgan. elektrotexnika sanoati quvvatlari, nominal kuchlanishi, chulg’amlar soni, sovitish usullari bo’yicha farq qiluvchi uch fazali va bir fazali kuch transformatorlari ishlab chiqaradi. transformatorning harfiy belgilanishlari quyidagicha bo’lishi mumkin: tm, ts, tsz, td, tdts, tmn, tdn, tts, tdg, tdtsg, ots, odg, odtsg, atdtstng, aotdtsn va boshqalar. bu yerda birinchi harf fazalar sonini bildiradi (t – uch fazali, o – birfazali); keyigi harf sovitish sistemasini ko’rsatadi: m – tabiiy moyli sovitish tizimli, ya’ni transformator moyi o’z-o’zidan aylanadi; s – …

4 / 32

arning, yuqori kuchlanishli tarmoqlar uchun, nominal quvvatlar shkalasi amaldagi davlat standartlariga ko’ra 10 ga ko’paytirib olingan: 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1600 kva va hokazo. ayrim xollarda bu qatordan tashqari transformatorlarning quvvatlari ham bo’ladi, maslan 32000, 80000, 125000, 200000, 500000 kva. masalan,ots-533000/500 – bir fazali ikki chulg’amli kuchaytiruvchi transformator, sovitish sistemasi moyli moy majburiy tsirkulyatsiyali, quvvati 533000 kva, 500 kv li tarmoqqa ulanadi (transformatorning nominal faza kuchlanishi 525 kv). atdtstn-250000/500/110-85 – uch fazali uch chulg’amli avtotransformator, sovitish sistemasi moyli, transformator havo ventilyatorlari bilan sovitiladi, yuklama ostida kuchlanish rostlanuvchi (rpn), nominal quvvati 250 mva, pasaytiruvchi, 500 kv va 110 kv kuchlanishli avtotransformatorli sxema bo’yicha ishlab turadigan avtotransformator (transformatsiya yuk va o’k orasida, pk chulg’ami yordamchi), konstruktsiyasi 1985 yilgi. tdtstga-120000/220/110-60 – uch fazali uch chulg’amli transformator, asosiy ish rejimi kuchaytiruvchi (a), transformatsiyasi past va yuqori (pk – yuk) va past va o’rta kuchlanish chulg’amlari orasida, konstruktsiyasi 1960 yilgi. …

5 / 32

o’lgan elektr tarmoqlarda, xususan 220 kv va undan yuqori kuchlanishli uzellarda, kam yuklamalar davrlarida kuchlanish miqdori ortib ruxsat, etilgan chegaralaridan kattaroq bo’lishi mumkin. kuchlanishni ruxsat etilgan chegarada ushlab turish uchun tarmoqdagi ortiqcha reaktiv quvvatni yo’qotish kerak bo’ladi. elektr tarmoqdagi ortiqcha reaktiv quvvatni kompensatsiya qilish uchun ko’ndalang ulangan reaktorlar, stk qo’llaniladi. 5.18-rasm. ko’ndalang ulangan kompensatsiyalovchi qurilma: a – kondensator batareyasi; b – reaktor sinxron a’yon qutbli aylanuvchi (masalan 750 ayl/min) mashina, salt ishlash rejimida sinxron kompensator (sk) bo’ladi. sinxron kompensatorlar yirik podstantsiyalarda maxsus reaktiv quvvatni generatsiyasi va iste’molchisi sifatida o’rnatiladi. sinxron kompensatorlarni ulanishi uzelda reaktiv quvvat balansini boshqarib, kuchlanishni stabillash va uni kichik diapazonlarda rostlash ( ) uchun ishlatiladi: 0,95 unom ≤usk ≤ 1,05 unom sinxron kompensator: a – soddalashtirilgan o’rnini olish sxemasi; b – ortiqcha kuchlanish rejimida kuchlanishlar vektor diagrammasi; v – kam kuchlanish rejimida kuchlanishlar vektor diagrammasi sinxron kompensatorlarning asosiy afzalliklari shundaki, unda rostlash effekti musbat xarakterli, ya’ni reaktiv …
