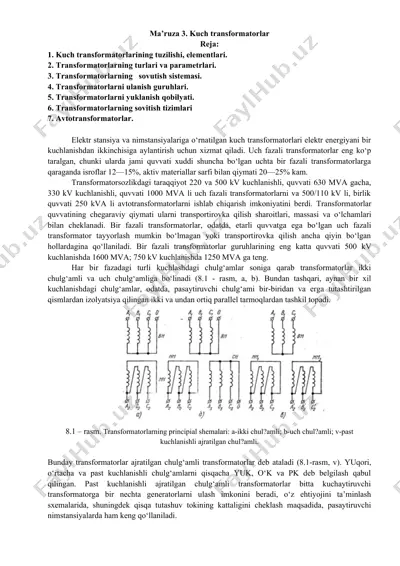

1 ma’ruza 3. kuch transformatorlar reja: 1. kuch transformatorlarining tuzilishi, elementlari. 2. transformatorlarning turlari va parametrlari. 3. transformatorlarning sovutish sistemasi. 4. transformatorlarni ulanish guruhlari. 5. transformatorlarni yuklanish qobilyati. 6. transformatorlarning sovitish tizimlari 7. avtotransformatorlar. elektr stansiya va nimstansiyalariga o‘rnatilgan kuch transformatorlari elektr energiyani bir kuchlanishdan ikkinchisiga aylantirish uchun xizmat qiladi. uch fazali transformatorlar eng ko‘p taralgan, chunki ularda jami quvvati xuddi shuncha bo‘lgan uchta bir fazali transformatorlarga qaraganda isroflar 12—15%, aktiv materiallar sarfi bilan qiymati 20—25% kam. transformatorsozlikdagi taraqqiyot 220 va 500 kv kuchlanishli, quvvati 630 mva gacha, 330 kv kuchlanishli, quvvati 1000 mva li uch fazali transformatorlarni va 500/110 kv li, birlik quvvati 250 kva li avtotransformatorlarni ishlab chiqarish imkoniyatini berdi. transformatorlar quvvatining chegaraviy qiymati ularni transportirovka qilish sharoitlari, massasi va o‘lchamlari bilan cheklanadi. bir fazali transformatorlar, odatda, etarli quvvatga ega bo‘lgan uch fazali transformator tayyorlash mumkin bo‘lmagan yoki transportirovka qilish ancha qiyin bo‘lgan hollardagina qo‘llaniladi. bir fazali transformatorlar …

2 / 13

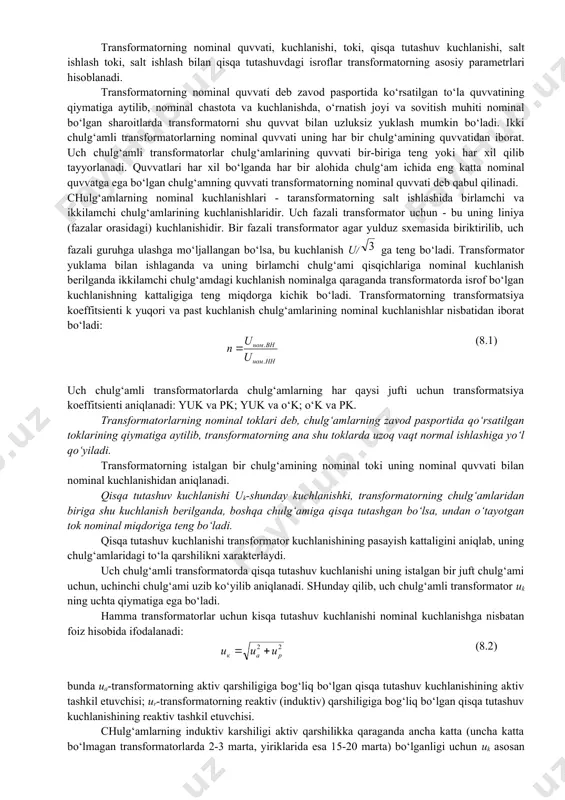

uqori, o‘rtacha va past kuchlanishli chulg‘amlarni qisqacha yuk, o‘k va pk deb belgilash qabul qilingan. past kuchlanishli ajratilgan chulg‘amli transformatorlar bitta kuchaytiruvchi transformatorga bir nechta generatorlarni ulash imkonini beradi, o‘z ehtiyojini ta’minlash sxemalarida, shuningdek qisqa tutashuv tokining kattaligini cheklash maqsadida, pasaytiruvchi nimstansiyalarda ham keng qo‘llaniladi. transformatorning nominal quvvati, kuchlanishi, toki, qisqa tutashuv kuchlanishi, salt ishlash toki, salt ishlash bilan qisqa tutashuvdagi isroflar transformatorning asosiy parametrlari hisoblanadi. transformatorning nominal quvvati deb zavod pasportida ko‘rsatilgan to‘la quvvatining qiymatiga aytilib, nominal chastota va kuchlanishda, o‘rnatish joyi va sovitish muhiti nominal bo‘lgan sharoitlarda transformatorni shu quvvat bilan uzluksiz yuklash mumkin bo‘ladi. ikki chulg‘amli transformatorlarning nominal quvvati uning har bir chulg‘amining quvvatidan iborat. uch chulg‘amli transformatorlar chulg‘amlarining quvvati bir-biriga teng yoki har xil qilib tayyorlanadi. quvvatlari har xil bo‘lganda har bir alohida chulg‘am ichida eng katta nominal quvvatga ega bo‘lgan chulg‘amning quvvati transformatorning nominal quvvati deb qabul qilinadi. chulg‘amlarning nominal kuchlanishlari - taransformatorning salt ishlashida …

3 / 13

iborat bo‘ladi: (8.1) uch chulg‘amli transformatorlarda chulg‘amlarning har qaysi jufti uchun transformatsiya koeffitsienti aniqlanadi: yuk va pk; yuk va o‘k; o‘k va pk. transformatorlarning nominal toklari deb, chulg‘amlarning zavod pasportida qo‘rsatilgan toklarining qiymatiga aytilib, transformatorning ana shu toklarda uzoq vaqt normal ishlashiga yo‘l qo‘yiladi. transformatorning istalgan bir chulg‘amining nominal toki uning nominal quvvati bilan nominal kuchlanishidan aniqlanadi. qisqa tutashuv kuchlanishi uk-shunday kuchlanishki, transformatorning chulg‘amlaridan biriga shu kuchlanish berilganda, boshqa chulg‘amiga qisqa tutashgan bo‘lsa, undan o‘tayotgan tok nominal miqdoriga teng bo‘ladi. qisqa tutashuv kuchlanishi transformator kuchlanishining pasayish kattaligini aniqlab, uning chulg‘amlaridagi to‘la qarshilikni xarakterlaydi. uch chulg‘amli transformatorda qisqa tutashuv kuchlanishi uning istalgan bir juft chulg‘ami uchun, uchinchi chulg‘ami uzib ko‘yilib aniqlanadi. shunday qilib, uch chulg‘amli transformator uk ning uchta qiymatiga ega bo‘ladi. hamma transformatorlar uchun kisqa tutashuv kuchlanishi nominal kuchlanishga nisbatan foiz hisobida ifodalanadi: (8.2) bunda ua-transformatorning aktiv qarshiligiga bog‘liq bo‘lgan qisqa tutashuv kuchlanishining aktiv tashkil etuvchisi; ur-transformatorning reaktiv (induktiv) qarshiligiga …

4 / 13

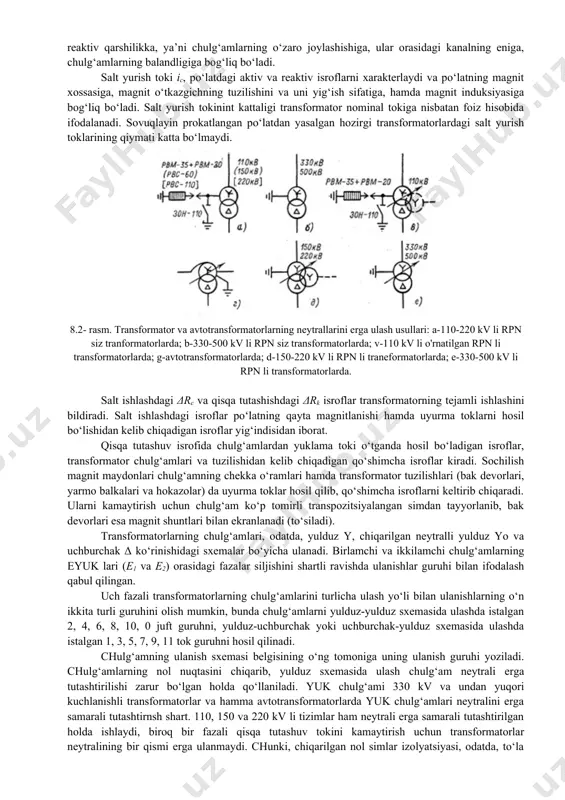

taligi transformator nominal tokiga nisbatan foiz hisobida ifodalanadi. sovuqlayin prokatlangan po‘latdan yasalgan hozirgi transformatorlardagi salt yurish toklarining qiymati katta bo‘lmaydi. 8.2- rasm. transformator va avtotransformatorlarning neytrallarini erga ulash usullari: a-110-220 kv li rpn siz tranformatorlarda; b-330-500 kv li rpn siz transformatorlarda; v-110 kv li o'rnatilgan rpn li transformatorlarda; g-avtotransformatorlarda; d-150-220 kv li rpn li traneformatorlarda; e-330-500 kv li rpn li transformatorlarda. salt ishlashdagi δrc va qisqa tutashishdagi δrk isroflar transformatorning tejamli ishlashini bildiradi. salt ishlashdagi isroflar po‘latning qayta magnitlanishi hamda uyurma toklarni hosil bo‘lishidan kelib chiqadigan isroflar yig‘indisidan iborat. qisqa tutashuv isrofida chulg‘amlardan yuklama toki o‘tganda hosil bo‘ladigan isroflar, transformator chulg‘amlari va tuzilishidan kelib chiqadigan qo‘shimcha isroflar kiradi. sochilish magnit maydonlari chulg‘amning chekka o‘ramlari hamda transformator tuzilishlari (bak devorlari, yarmo balkalari va hokazolar) da uyurma toklar hosil qilib, qo‘shimcha isroflarni keltirib chiqaradi. ularni kamaytirish uchun chulg‘am ko‘p tomirli transpozitsiyalangan simdan tayyorlanib, bak devorlari esa magnit shuntlari bilan ekranlanadi (to‘siladi). transformatorlarning …

5 / 13

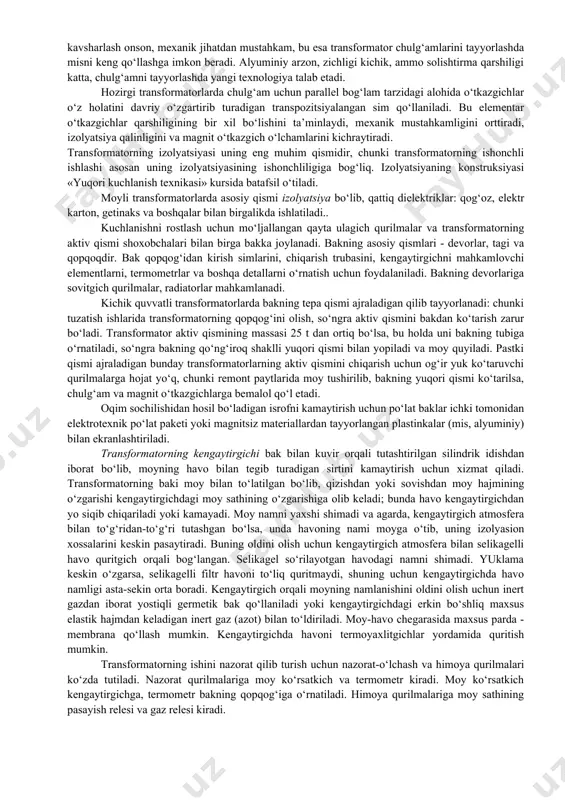

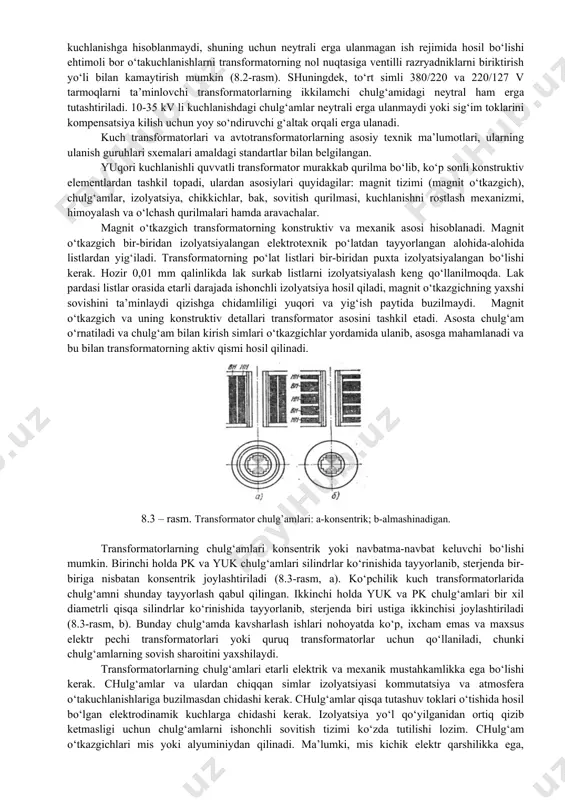

g tomoniga uning ulanish guruhi yoziladi. chulg‘amlarning nol nuqtasini chiqarib, yulduz sxemasida ulash chulg‘am neytrali erga tutashtirilishi zarur bo‘lgan holda qo‘llaniladi. yuk chulg‘ami 330 kv va undan yuqori kuchlanishli transformatorlar va hamma avtotransformatorlarda yuk chulg‘amlari neytralini erga samarali tutashtirnsh shart. 110, 150 va 220 kv li tizimlar ham neytrali erga samarali tutashtirilgan holda ishlaydi, biroq bir fazali qisqa tutashuv tokini kamaytirish uchun transformatorlar neytralining bir qismi erga ulanmaydi. chunki, chiqarilgan nol simlar izolyatsiyasi, odatda, to‘la kuchlanishga hisoblanmaydi, shuning uchun neytrali erga ulanmagan ish rejimida hosil bo‘lishi ehtimoli bor o‘takuchlanishlarni transformatorning nol nuqtasiga ventilli razryadniklarni biriktirish yo‘li bilan kamaytirish mumkin (8.2-rasm). shuningdek, to‘rt simli 380/220 va 220/127 v tarmoqlarni ta’minlovchi transformatorlarning ikkilamchi chulg‘amidagi neytral ham erga tutashtiriladi. 10-35 kv li kuchlanishdagi chulg‘amlar neytrali erga ulanmaydi yoki sig‘im toklarini kompensatsiya kilish uchun yoy so‘ndiruvchi g‘altak orqali erga ulanadi. kuch transformatorlari va avtotransformatorlarning asosiy texnik ma’lumotlari, ularning ulanish guruhlari sxemalari amaldagi standartlar bilan …
