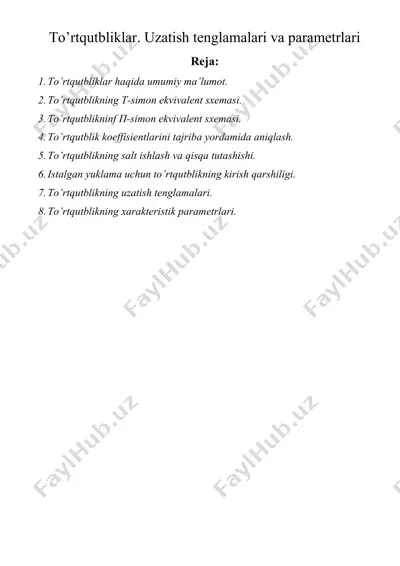

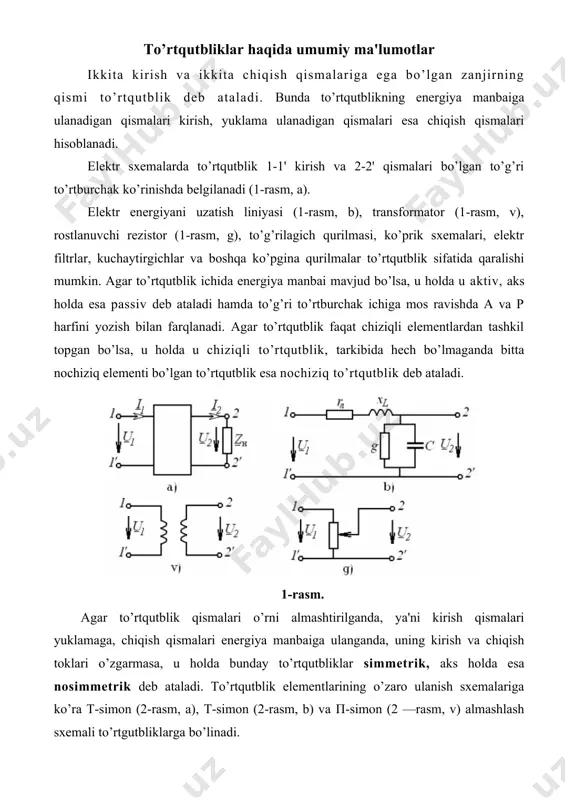

1703531136.doc to’rtqutbliklar. uzatish tenglamalari va parametrlari reja: 1. to’rtqutbliklar haqida umumiy ma’lumot. 2. to’rtqutblikning t-simon ekvivalent sxemasi. 3. to’rtqutblikninf п-simon ekvivalent sxemasi. 4. to’rtqutblik koeffisientlarini tajriba yordamida aniqlash. 5. to’rtqutblikning salt ishlash va qisqa tutashishi. 6. istalgan yuklama uchun to’rtqutblikning kirish qarshiligi. 7. to’rtqutblikning uzatish tenglamalari. 8. to’rtqutblikning xarakteristik parametrlari. to’rtqutbliklar haqida umumiy ma'lumotlar ikkita kirish va ikkita chiqish qismalariga ega bo’lgan zanjirning qismi to’rtqutblik deb ataladi. bunda to’rtqutblikning energiya manbaiga ulanadigan qismalari kirish, yuklama ulanadigan qismalari esa chiqish qismalari hisoblanadi. elektr sxemalarda to’rtqutblik 1-1' kirish va 2-2' qismalari bo’lgan to’g’ri to’rtburchak ko’rinishda belgilanadi (1-rasm, a). elektr energiyani uzatish liniyasi (1-rasm, b), transformator (1-rasm, v), rostlanuvchi rezistor (1-rasm, g), to’g’rilagich qurilmasi, ko’prik sxemalari, elektr filtrlar, kuchaytirgichlar va boshqa ko’pgina qurilmalar to’rtqutblik sifatida qaralishi mumkin. agar to’rtqutblik ichida energiya manbai mavjud bo’lsa, u holda u aktiv, aks holda esa passiv deb ataladi hamda to’g’ri to’rtburchak ichiga mos ravishda a va p …

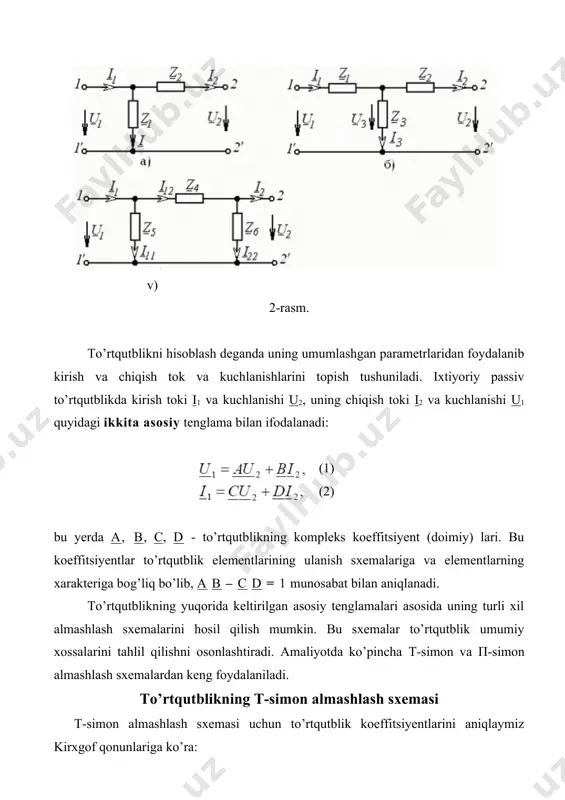

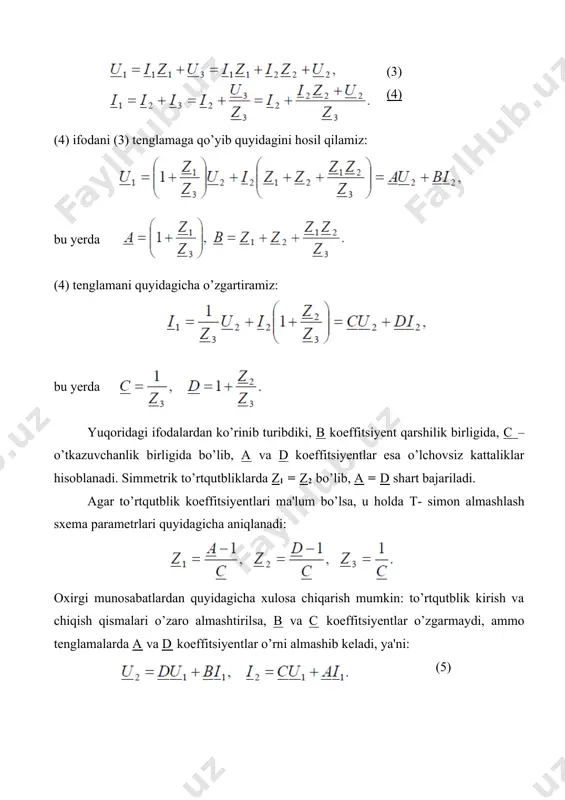

to’rtqutblikni hisoblash deganda uning umumlashgan parametrlaridan foydalanib kirish va chiqish tok va kuchlanishlarini topish tushuniladi. ixtiyoriy passiv to’rtqutblikda kirish toki i1 va kuchlanishi u2, uning chiqish toki i2 va kuchlanishi u1 quyidagi ikkita asosiy tenglama bilan ifodalanadi: (1) (2) bu yerda a, b, c, d - to’rtqutblikning kompleks koeffitsiyent (doimiy) lari. bu koeffitsiyentlar to’rtqutblik elementlarining ulanish sxemalariga va elementlarning xarakteriga bog’liq bo’lib, a b – c d = 1 munosabat bilan aniqlanadi. to’rtqutblikning yuqorida keltirilgan asosiy tenglamalari asosida uning turli xil almashlash sxemalarini hosil qilish mumkin. bu sxemalar to’rtqutblik umumiy xossalarini tahlil qilishni osonlashtiradi. amaliyotda ko’pincha t-simon va п-simon almashlash sxemalardan keng foydalaniladi. to’rtqutblikning t-simon almashlash sxemasi t-simon almashlash sxemasi uchun to’rtqutblik koeffitsiyentlarini aniqlaymiz kirxgof qonunlariga ko’ra: (3) (4) (4) ifodani (3) tenglamaga qo’yib quyidagini hosil qilamiz: bu yerda (4) tenglamani quyidagicha o’zgartiramiz: bu yerda yuqoridagi ifodalardan ko’rinib turibdiki, b koeffitsiyent qarshilik birligida, c – o’tkazuvchanlik birligida bo’lib, а va …

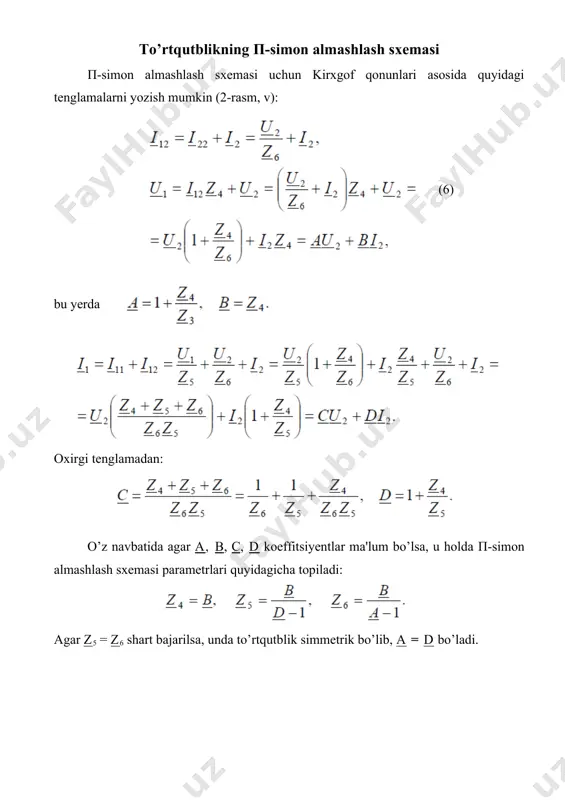

rlari quyidagicha topiladi: agar z5 = z6 shart bajarilsa, unda to’rtqutblik simmetrik bo’lib, a = d bo’ladi. to’rtqutblik koeffitsiyentlarini tajriba yordamida aniqlash passiv to’rtqutblik kompleks koeffitsiyentlarini tajriba yordamida aniqlash mumkin. buning uchun to’rtqutblik parametrlari qiymatlari va elementlarining ulanish sxemasini bilish shart emas. a, b, c, d koeffitsiyentlarni topish formulalarini salt ish va qisqa tutashish tajribalari natijalariga asoslanib hosil qilish mumkin. tajriba o’tkaziladigan sxema 3-rasmda keltirilgan. to’rtqutblik kirish qismalari manbaga ulangan holat uchun salt ish tajribasi. qarshiligi rostlanadigan rezistor r yordamida to’rtqutblik kirishiga u2nom kuchlanishga teng bo’lgan kuchlanish beriladi va o’lchov asboblari yordamida u10, i10 va φ10 lar aniqlanadi. salt ish rejimida i20=0 bo’lganligi sababli (1) va (2) tenglamalar quyidagi ko’rinishda yoziladi: 3-rasm. (7) to’rtqutblik kirish qismalari manbaga ulangan holat uchun qisqa tutashish tajribasi. bu tajribani o’tkazish uchun to’rtqutblik chiqish qismalariga ampermetr ulab uning kirishiga shunday kuchlanish beramizki, bunda to’rtqutblik chiqishidagi tok i2nom ga teng bo’lsin. o’lchov asboblari yordamida u1q, i1q …

bat bilan bog’langanligini inobatga olsak, unda a, b, c, d koeffitsiyentlarni topish mumkin. (7). (10) tenglamalarni a d – b c =1 tenglama bilan birgalikda yechib, quyidagilarni hosil qilamiz: shunday qilib, to’rtqutblikning a, b, c, d koeffitsiyentlarini aniqlash uchun yuqorida keltirilgan tajribalardan uchtasini, simmetrik to’rtqutblik uchun esa ikkitasini o’tkazish kifoya. to’rtqutblikning salt ishlash va qisqa tutashishi (1) va (2) tenglamalardan ko’rinib turibdiki, to’rtqutblik kirishidagi kuchlanish ham tok ham ikkita tashkil etuvchidan iborat bo’lib, ulardan biri u2 kuchlanishga, ikkinchisi esa i2 tokka proporsional. to’rtqutblikning ikkita: salt ish va qisqa tutashish chegaraviy rejiminlarini ko’rib chiqamiz. salt ish rejimida to’rtqutblik chiqishidagi kuchlanish uning normal ish rejimidagi nominal kuchlanishga, qisqa tutashish rejimida to’rtqutblik chiqish toki normal ish rejimidagi tokka teng qilib olinadi: (11) (11) va (5) tenglamalarni o’zaro taqqoslab, u1 kuchlanish va i1 tok salt ish va qisqa tutashish rejimlaridagi mos ravishda kuchlanishlar va toklar yig’indisiga tengligiga ishonch hosil qilish mumkin, ya'ni: shunday qilib, …

yerda zn = u2 / i2 xuddi shuningdek, manba to’rtqutblikning chiqish qismalariga ulangandagi kirish qarshiligi quyidagiga teng: (13) (12) va (13) tenglamalardagi a b, c, d koeffitsiyentlar o’rniga (7) (10) ifodalarini qo’yib, amalda ko’p uchraydigan quyidagi munosabatlarni hosil qilishimiz mumkin: shuni ta'kidlash joizki, to’rtqutblikni yuqorida ko’rilgan tenglamalaridan tashqari turli ko’rinishdagi tenglamalari ham mavjud. masala: 4-rasmda keltirilgan to’rtqutblik t— simon almashlash sxemasi uchun a b, c, d koeffitsiyentlarni toping va ad — bc = 1 munosabatni tekshirib ko’ring. quyidagilar berilgan: r = 100 om, xl = 200 om, xc = 100 om. 4-rasm. yechish. to’rtqutblik koeffitsientlarini topish uchun uning salt ish va qisqa tutashish rejimlari uchun yozilgan (11) tenglamalaridan foydalanamiz: b koeffitsiyentni aniqlash uchun avval qisqa tutashish tokini topamiz: i 2q tokning topilgan ifodasidan foydalanib b koeffitsiyentni aniqlaymiz: endi ad — bc = 1 munosabatni tekshirib ko’ramiz: to’rtqutblikning uzatish tenglamalari to’rtqutblikning kirishdagi va chiqishdagi kompleks toklar va kuchlanishlarni bog’lovchi munosabatlar to’rtqutblikning …
